单片机原理课程设计-基于AT89C52的电子时钟设计VIP免费

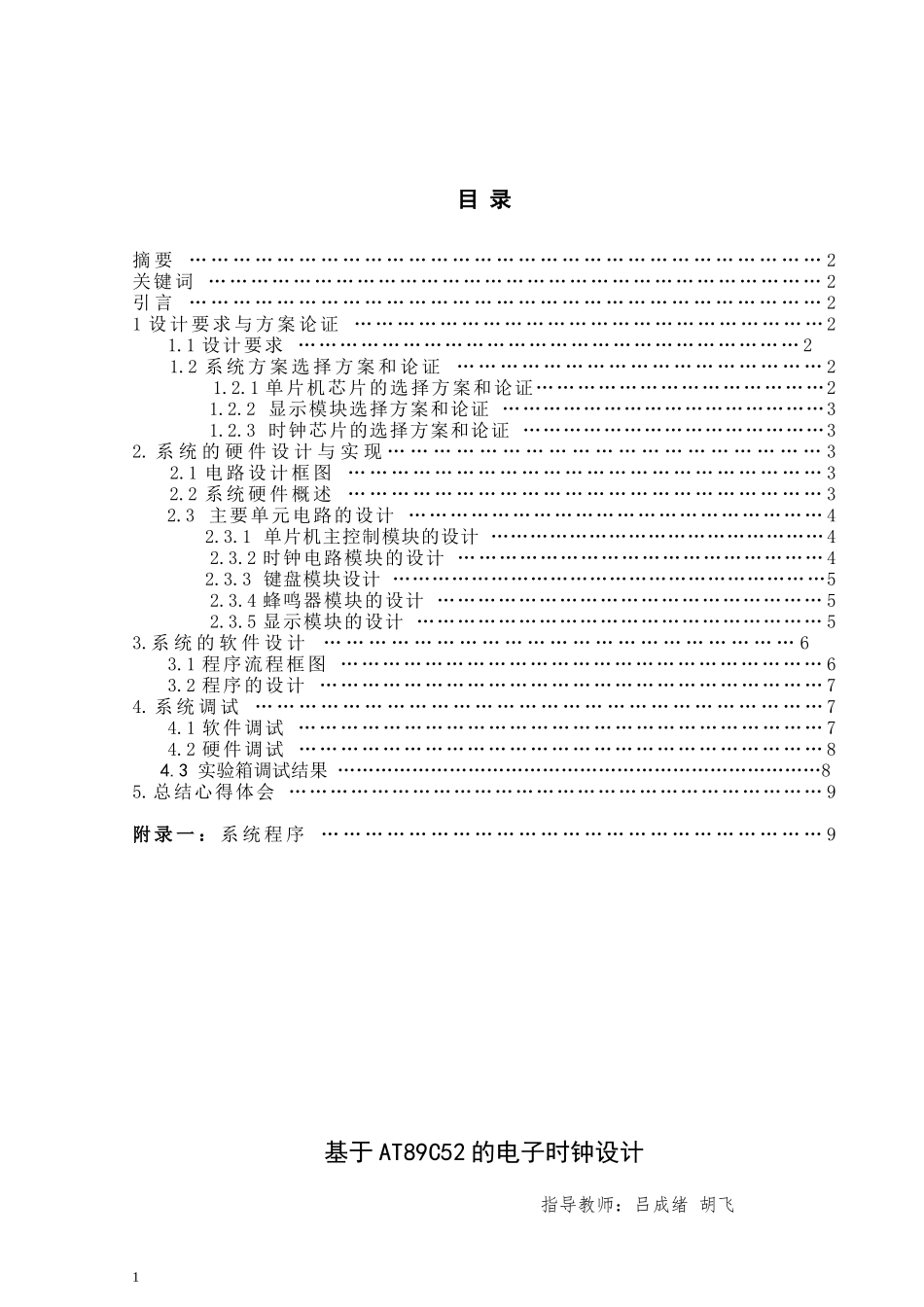

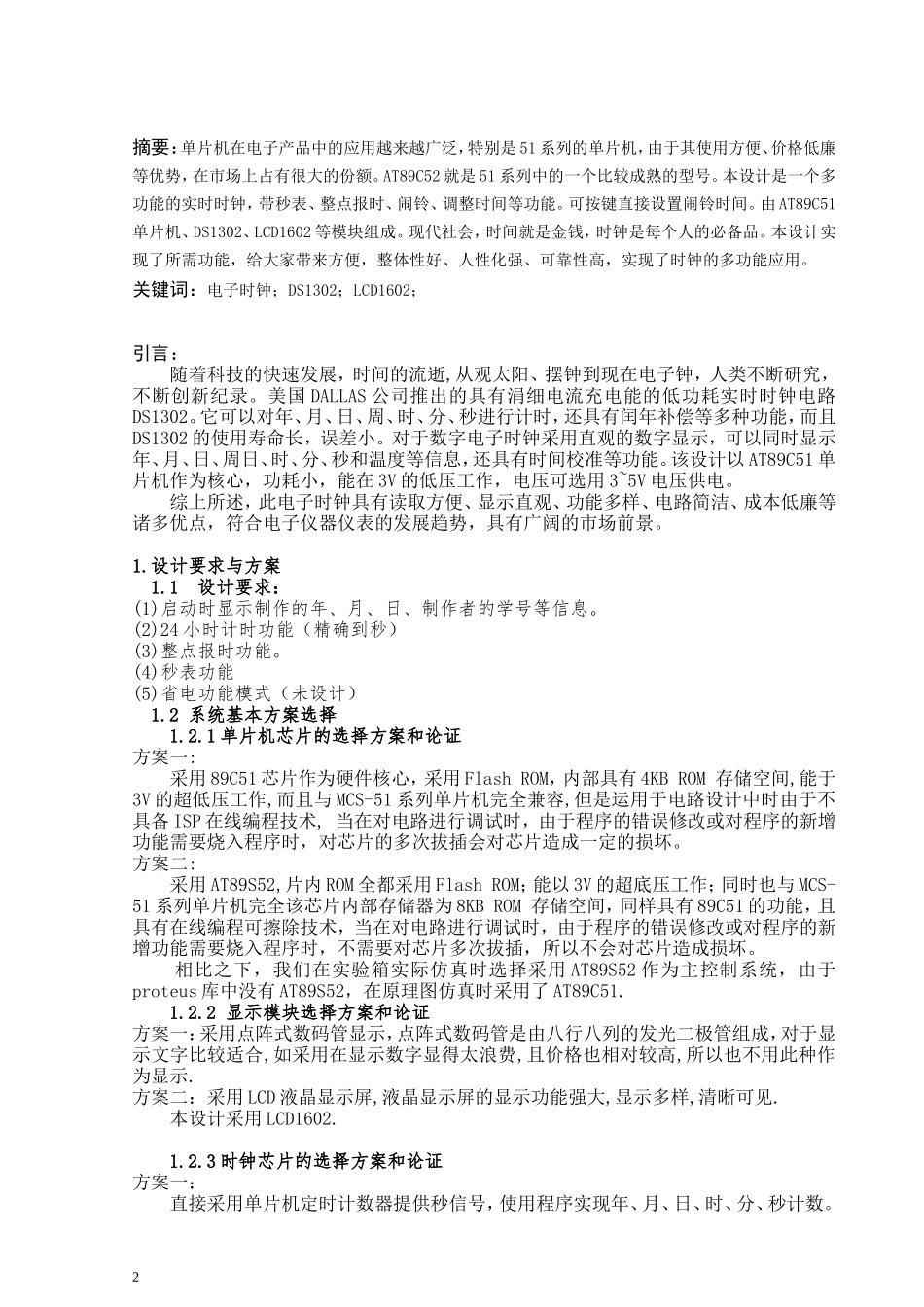

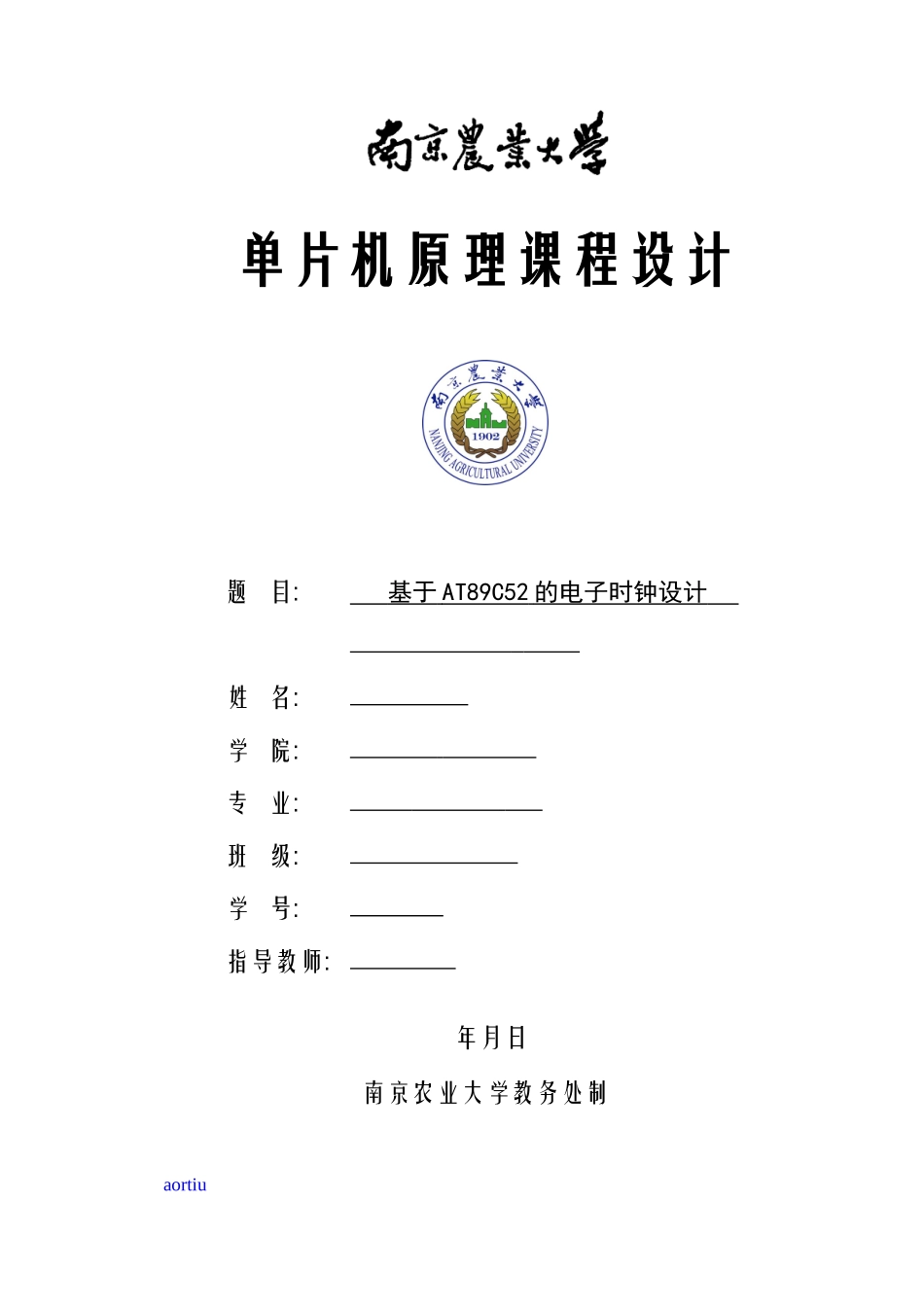

单片机原理课程设计题目:基于AT89C52的电子时钟设计姓名:学院:专业:班级:学号:指导教师:年月日南京农业大学教务处制aortiu目录摘要……………………………………………………………………………2关键词……………………………………………………………………………2引言……………………………………………………………………………21设计要求与方案论证…………………………………………………………21.1设计要求………………………………………………………………21.2系统方案选择方案和论证……………………………………………21.2.1单片机芯片的选择方案和论证……………………………………21.2.2显示模块选择方案和论证…………………………………………31.2.3时钟芯片的选择方案和论证………………………………………32.系统的硬件设计与实现…………………………………………………32.1电路设计框图…………………………………………………………32.2系统硬件概述…………………………………………………………32.3主要单元电路的设计……………………………………………………42.3.1单片机主控制模块的设计……………………………………………42.3.2时钟电路模块的设计………………………………………………42.3.3键盘模块设计…………………………………………………………52.3.4蜂鸣器模块的设计…………………………………………………52.3.5显示模块的设计……………………………………………………53.系统的软件设计………………………………………………………63.1程序流程框图……………………………………………………………63.2程序的设计………………………………………………………………74.系统调试……………………………………………………………………74.1软件调试…………………………………………………………………74.2硬件调试…………………………………………………………………84.3实验箱调试结果……………………………………………………………………85.总结心得体会……………………………………………………………………9附录一：系统程序……………………………………………………………9基于AT89C52的电子时钟设计指导教师：吕成绪胡飞1摘要：单片机在电子产品中的应用越来越广泛，特别是51系列的单片机，由于其使用方便、价格低廉等优势，在市场上占有很大的份额。AT89C52就是51系列中的一个比较成熟的型号。本设计是一个多功能的实时时钟，带秒表、整点报时、闹铃、调整时间等功能。可按键直接设置闹铃时间。由AT89C51单片机、DS1302、LCD1602等模块组成。现代社会，时间就是金钱，时钟是每个人的必备品。本设计实现了所需功能，给大家带来方便，整体性好、人性化强、可靠性高，实现了时钟的多功能应用。关键词：电子时钟；DS1302；LCD1602；引言：随着科技的快速发展，时间的流逝,从观太阳、摆钟到现在电子钟，人类不断研究，不断创新纪录。美国DALLAS公司推出的具有涓细电流充电能的低功耗实时时钟电路DS1302。它可以对年、月、日、周、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小。对于数字电子时钟采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒和温度等信息，还具有时间校准等功能。该设计以AT89C51单片机作为核心，功耗小，能在3V的低压工作，电压可选用3~5V电压供电。综上所述，此电子时钟具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。1.设计要求与方案1.1设计要求：(1)启动时显示制作的年、月、日、制作者的学号等信息。(2)24小时计时功能（精确到秒）(3)整点报时功能。(4)秒表功能(5)省电功能模式（未设计）1.2系统基本方案选择1.2.1单片机芯片的选择方案和论证方案一:采用89C51芯片作为硬件核心，采用FlashROM，内部具有4KBROM存储空间,能于3V的超低压工作,而且与MCS-51系列单片机完全兼容,但是运用于电路设计中时由于不具备ISP在线编程技术,当在对电路进行调试时，由于程序的错误修改或对程序的新增...
