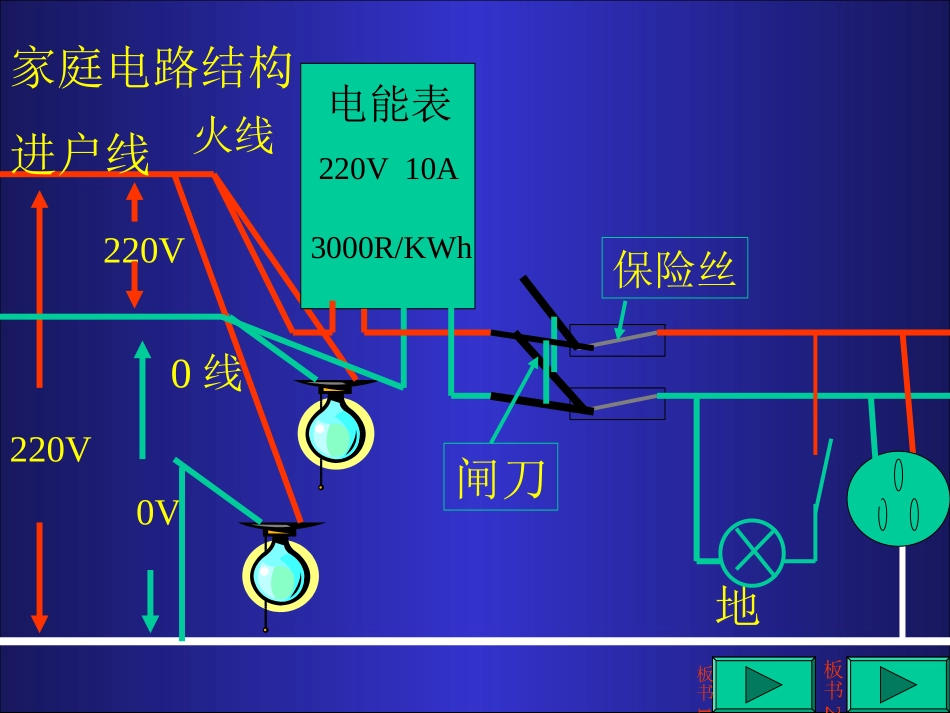

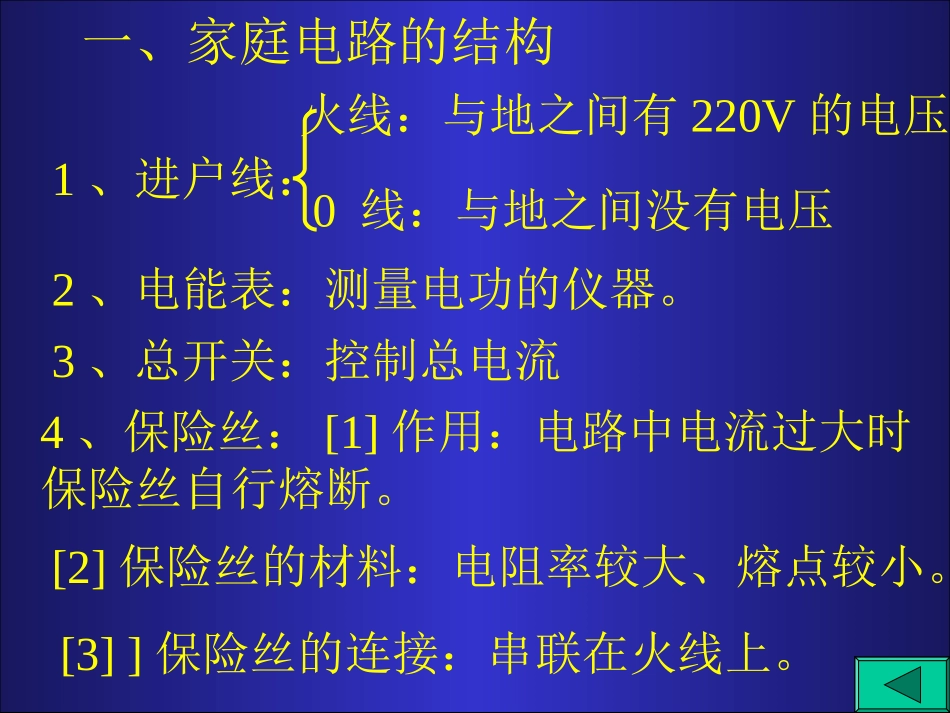

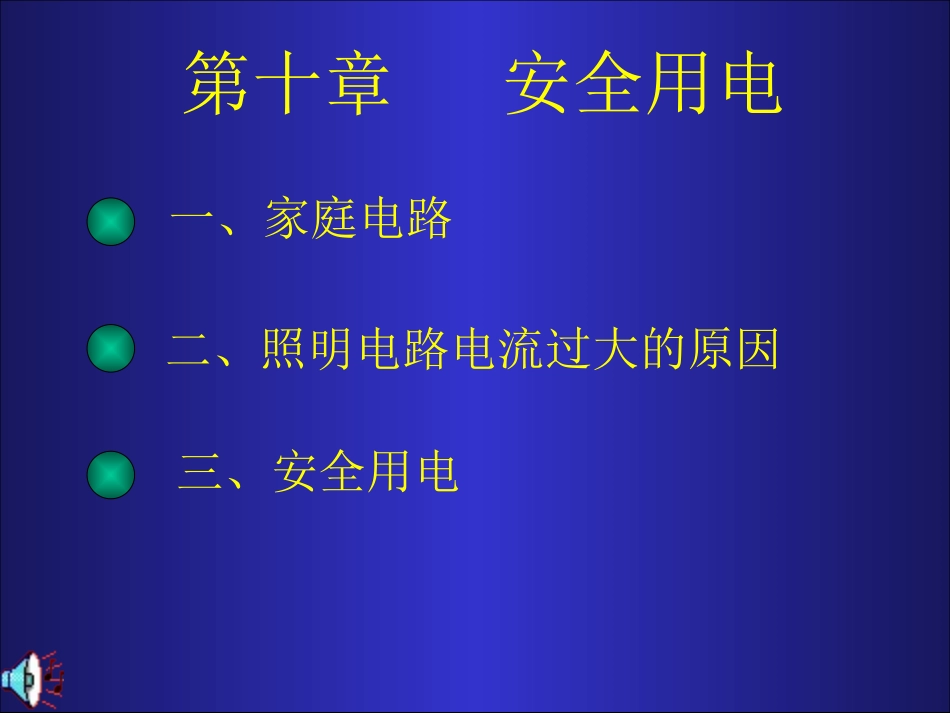

第十章安全用电一、家庭电路二、照明电路电流过大的原因三、安全用电家庭电路结构220V0V220V火线0线进户线电能表220V10A3000R/KWh地保险丝闸刀板书1板书2一、家庭电路的结构1、进户线：火线：与地之间有220V的电压0线：与地之间没有电压2、电能表：测量电功的仪器
3、总开关：控制总电流4、保险丝：[1]作用：电路中电流过大时保险丝自行熔断
[2]保险丝的材料：电阻率较大、熔点较小
[3]]保险丝的连接：串联在火线上
5、用电器的开关：与用电器串联接在火线上
接在0线容易触电6、测电笔：检验火线的工具
7、三孔插座：多一根接地线8、螺旋灯头的接法：螺开关笔三孔图火0图1书2火线绝缘体老化、脱落使外壳与火线连通，外壳带电左0右火接外壳接地线0线火线螺旋灯的接法书2闭合灯的开关，灯不亮
用测电笔分别测A、B两点氖管都要发光，故障出在哪里
220VL1L2S1S2在下面电路中，有哪些连接错误
S3结束二、电流过大的原因：由Q=I2Rt，电流产生热量容易引起火灾1、电流过大的危害：2、电流过大的原因：[1]短路造成：I=U/R=220V/R[2]用电器总功率过大I=P/U=P/220VR很小，I很大
P很大，I就很大
火容断短路P大电流过大电流过大短路造成电流过大电能表220V3A3000R/KWh300W1200W2000W200W100W3000W这些用电器同时使用干路上的电流有多大
P总=6800WI=P总/U=6800W/220V=30
9A三、安全用电1、触电：有电流通过人体人体通过100mA的电流，就会发生触电事故
2、照明电路触电的原因：人体同时接触火线和0线，或同时接触火线和地面人体同时接触火线、0线人体接触火线、地面只接触火线不触电3、高压触电（1）电弧触电：高压带电体与人之间形成电压击穿空气（2）跨补触电：高压电线形成地面各点的电压
