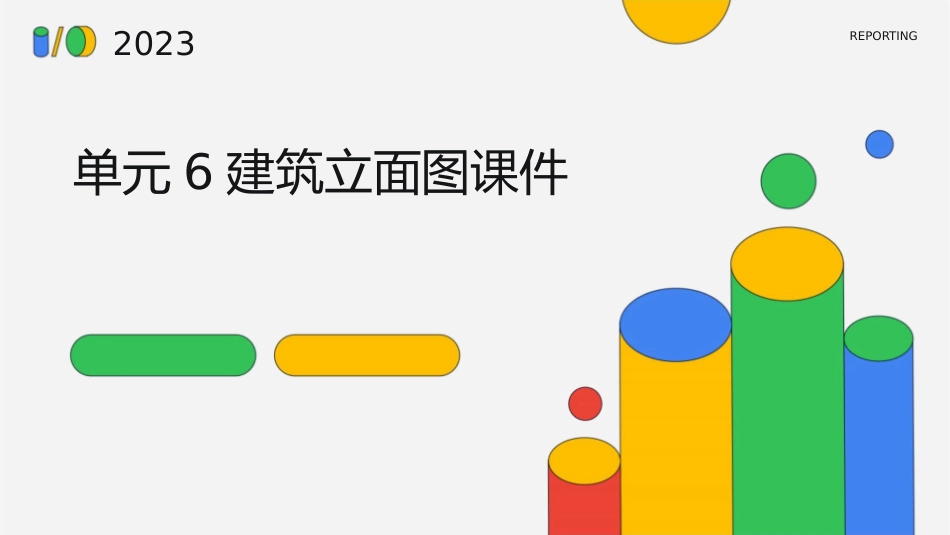

单元6建筑立面图课件VIP免费

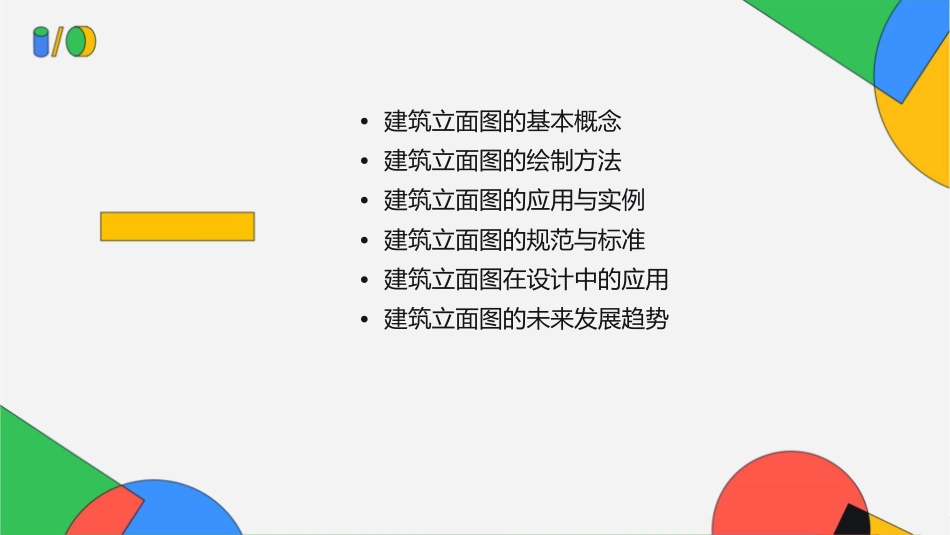

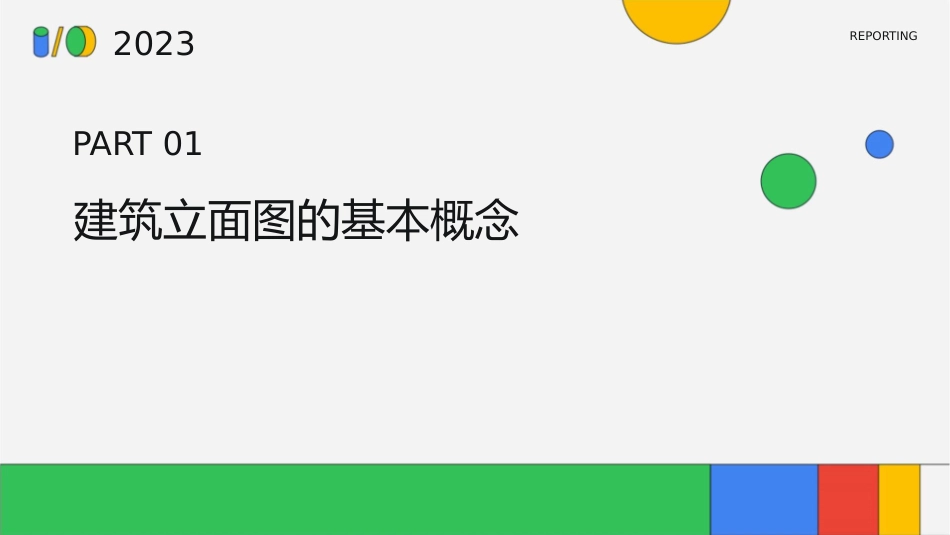

2023REPORTING单元6建筑立面图课件•建筑立面图的基本概念•建筑立面图的绘制方法•建筑立面图的应用与实例•建筑立面图的规范与标准•建筑立面图在设计中的应用•建筑立面图的未来发展趋势2023REPORTINGPART01建筑立面图的基本概念定义与作用定义建筑立面图是表示建筑物立面外貌的图样，主要表现建筑物的体型、外立面形式、门窗位置和形式等。作用建筑立面图是建筑设计、施工和房地产评估的重要依据，用于指导施工、了解建筑细部设计、辅助空间规划和辅助建筑设计等工作。建筑立面图的分类按投影分正立面图、背立面图、侧立面图按建筑立面的虚实关系分实墙立面图、玻璃立面图、门窗洞口立面图等按建筑立面的材料和装饰分涂料立面图、石材立面图、玻璃幕墙立面图等建筑立面图的表现要素门窗设计细部构造表示门窗的位置、形式、大小和开启方式。表示建筑物的装饰线条、檐口、线脚等细部构造。建筑外轮廓屋顶形式标高标注表示建筑物的外形、高度和主要特征。表示屋顶的类型、表示建筑物各部分材料和排水方式。的高度和标高值。2023REPORTINGPART02建筑立面图的绘制方法手工绘制方法010203铅笔草图墨线定稿着色与修饰使用铅笔在纸张上勾勒出建筑立面的轮廓和细节，初步确定比例和透视关系。使用墨线笔或绘图笔，根据铅笔草图进行描边，强调线条的流畅性和清晰度。根据需要，使用彩色铅笔、马克笔或水彩进行着色，增加立面图的视觉效果和表现力。计算机辅助设计软件选择绘制流程优点与局限使用AutoCAD、在软件中创建建筑立面的平面图、剖面图和三维模型，然后进行渲染和后期处理。计算机辅助设计具有精度高、易修改、可重复利用等优点，但需要一定的软件操作技能。SketchUp、Revit等建筑绘图软件进行建筑立面图的绘制。绘制步骤与技巧绘制基本框架检查与修正根据实际尺寸，使用线条勾勒出建筑立面的基本框架和结构。完成绘制后，仔细检查立面图的比例、透视关系、线条流畅性等，进行必要的修正。测量与定位添加细节标注与说明在图纸上添加标注和文字说明，清晰地表达建筑立面的各个部分和细节。对建筑立面的各个元素进行实际测量，确定其在图纸上的位置。在框架的基础上，逐步添加窗户、门、装饰线条等细节元素。2023REPORTINGPART03建筑立面图的应用与实例商业建筑立面图商业建筑立面图是展示商业建筑外观形象的重要手段，通过立面图可以表现建筑物的风格、特色、空间布局和功能划分等信息。商业建筑立面图的应用范围广泛，包括购物中心、百货商场、商业街等各类商业建筑。商业建筑立面图的设计需要考虑建筑物的商业价值和美学价值，同时要符合城市规划和商业发展的需求。住宅建筑立面图住宅建筑立面图是展示住宅建筑外观形象的重要手段，通过立面图可以表现建筑物的风格、特色、空间布局和功能划分等信息。住宅建筑立面图的设计需要考虑建筑物的居住价值和美学价值，同时要符合城市规划和住宅发展的需求。住宅建筑立面图的应用范围广泛，包括独立式住宅、公寓、别墅等各类住宅建筑。公共建筑立面图公共建筑立面图是展示公共建筑外观形象的重要手段，通过立面图可以表现建筑物的风格、特色、空间布局和功能划分等信息。公共建筑立面图的应用范围广泛，包括图书馆、博物馆、学校、医院等各类公共建筑。公共建筑立面图的设计需要考虑建筑物的公共价值和美学价值，同时要符合城市规划和公共事业发展的需求。2023REPORTINGPART04建筑立面图的规范与标准国家标准与规范01020304《房屋建筑制图统一标《建筑立面图绘制规范《建筑外立面装饰装修设计规范》《建筑制图统一标准》准》》地方标准与规范01020304北京市《建筑外立面装饰装修管理办法》上海市《建筑外墙保温材料防火规定》四川省《建筑立面色彩与材质选用规范》广东省《建筑立面图设计指引》企业标准与规范万科企业《建筑立面图设计标准》碧桂园企业《建筑立面图制图规范》绿地集团《建筑立面图设计导则》保利地产《建筑立面图审查要点》2023REPORTINGPART05建筑立面图在设计中的应用功能需求与立面设计空间利用合理利用建筑立面的空间，提高建筑的实用性和美观性。功能需求满足建筑的基本使用功能，如采光、通风、access等。适应性...
