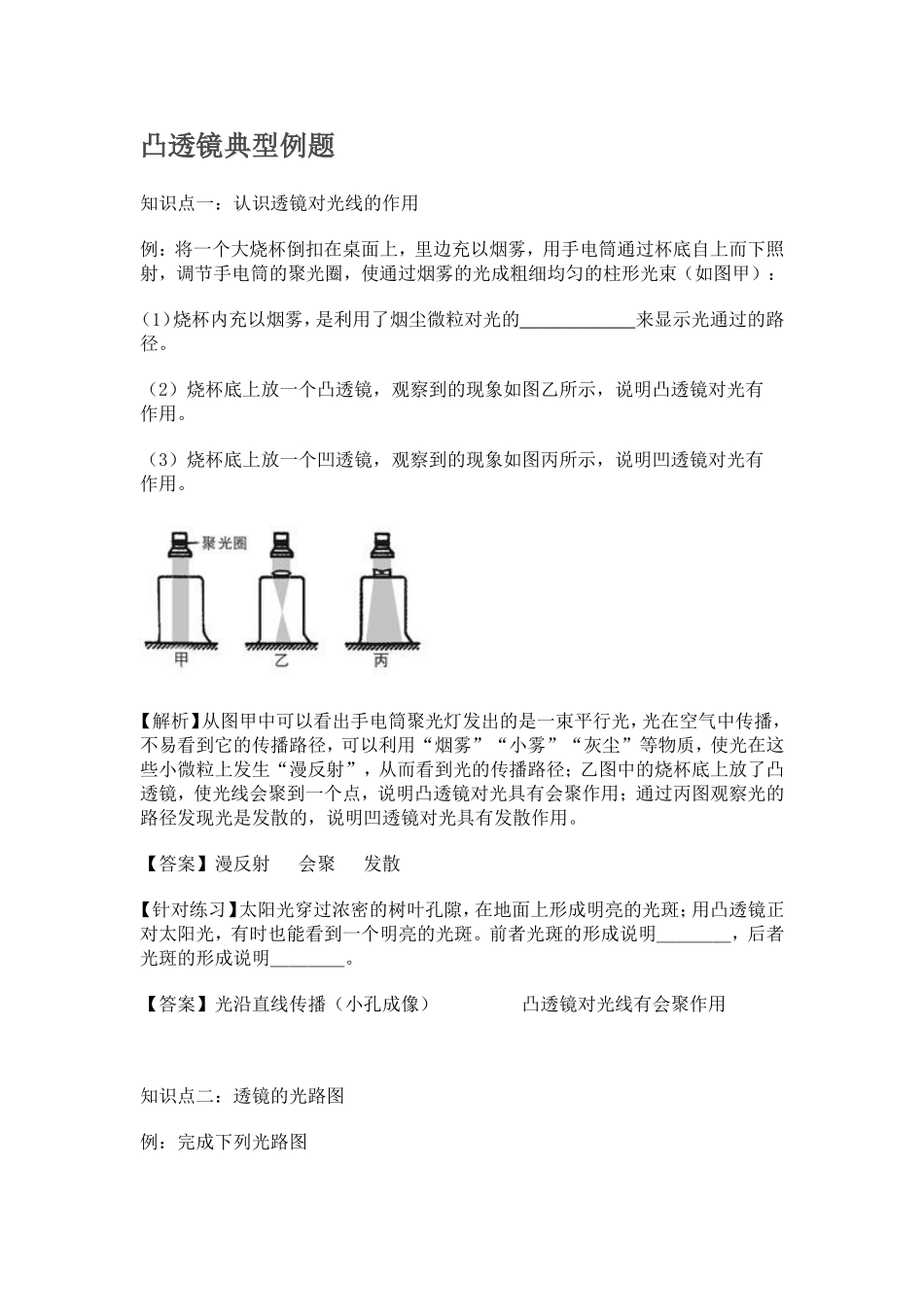

凸透镜典型例题知识点一：认识透镜对光线的作用例：将一个大烧杯倒扣在桌面上，里边充以烟雾，用手电筒通过杯底自上而下照射，调节手电筒的聚光圈，使通过烟雾的光成粗细均匀的柱形光束（如图甲）：（1）烧杯内充以烟雾，是利用了烟尘微粒对光的来显示光通过的路径。（2）烧杯底上放一个凸透镜，观察到的现象如图乙所示，说明凸透镜对光有作用。（3）烧杯底上放一个凹透镜，观察到的现象如图丙所示，说明凹透镜对光有作用。【解析】从图甲中可以看出手电筒聚光灯发出的是一束平行光，光在空气中传播，不易看到它的传播路径，可以利用“烟雾”“小雾”“灰尘”等物质，使光在这些小微粒上发生“漫反射”，从而看到光的传播路径；乙图中的烧杯底上放了凸透镜，使光线会聚到一个点，说明凸透镜对光具有会聚作用；通过丙图观察光的路径发现光是发散的，说明凹透镜对光具有发散作用。【答案】漫反射会聚发散【针对练习】太阳光穿过浓密的树叶孔隙，在地面上形成明亮的光斑；用凸透镜正对太阳光，有时也能看到一个明亮的光斑。前者光斑的形成说明＿＿＿＿，后者光斑的形成说明＿＿＿＿。【答案】光沿直线传播（小孔成像）凸透镜对光线有会聚作用知识点二：透镜的光路图例：完成下列光路图（1）根据图甲中经凸透镜折射后的光线画出入射光线.（2）图乙是一束平行于主光轴并射向凹透镜的入射光线，请画出穿过透镜的折射光线。【解析】本题考查凸透镜和凹透镜对光线的作用，请同学们记住两种透镜的“三条特殊光线”，则此类作图题很容易解决。（这也是中考的高频考题！）【答案】【针对练习一】在图中画出光线经凸透镜折射后的径迹。【答案】【针对练习二】根据入射光线和折射光线，在下图中的虚线框内画出类型适当的透镜。【答案】【针对练习三】如图（a）、（b）所示的方框内各有一光学器件，单箭头的出射光线与单箭头的入射光线对应；双箭头的出射光线与双箭头的入射光线对应.请在方框内填入合适的光学器件。【解析】将对应的出射光线与入射光线连接起来，形成光路。根据光路分析可以发现方框中的光学器件使光线发生了偏折，从而确定是透镜.如何判断是凸透镜还是凹透镜？不能简单地根据折射光线是否相交来确定光线是否会聚或发散，而还应将折射光线与入射光线的方向进行比较。在下图（c）中，折射光线O1B1，O2B2相对入射光线A1O1，A2O2方向而言是向主光轴“靠拢”，发散程度减弱，即发生会聚，因而判定这是凸透镜，对光线起会聚作用在下图（d）中，折射光线O1B，O2B相对入射光线A1O1，A2O2方向而言是“远离”主光轴，可以设想若没有透镜，入射光线应相交于C点，经透镜折射后交于B点，会聚程度减弱即发生发散，因而判定是凹透镜，对光线起发散作用。【答案】知识点三：凸透镜的成像实验例1：在做“探究凸透镜成像规律”的实验时（1）小刚发现所用的凸透镜没有标明焦距，请你帮他设计出一种测凸透镜焦距的方法。方法：（2）小刚在做实验时，将蜡烛、凸透镜、光屏在光具座上摆放的位置如图所示，其中明显需要调整的是。若测得凸透镜的焦距f＝10㎝，调整后，移动光屏得到一个清晰的蜡烛的像，则该像是倒立、（选填“放大”或“缩小”）的像（选填“实”或“虚”）。（3）此时，小刚把自己的近视眼镜放在蜡烛和凸透镜之间靠近凸透镜的位置，结果光屏上原来清晰的像变得模糊了，若不改变蜡烛和凸透镜的位置，应将光屏向（选填“远离”或“靠近”）凸透镜的方向移动，才能使蜡烛的像变得清晰。【解析】在同种均匀介质中，光沿直线传播，光的反射发生在两种介质的交界处，且光线会返回；光的折射也发生在两种介质的交界处，并穿透了两种介质。【答案】（1）使太阳光通过凸透镜会聚于纸上一点，测出这个点到凸透镜的距离即为焦距（2）光屏的高度放大实（3）远离【针对练习一】在探究凸透镜成像规律的过程中，将光屏移到图中位置时，光屏上出现了清晰的像。这个像的性质是。如果要想使像变小，蜡烛应向侧移动。【答案】倒立、缩小的实像左【针对练习二】同学们要进行“探究凸透镜成像规律”的实验，所选用的器材有：凸透镜、蜡烛、光屏、光具座、火柴。①实验探究前应调整烛焰、凸透镜、光屏三者的中...
