自感现象123(定稿)VIP免费

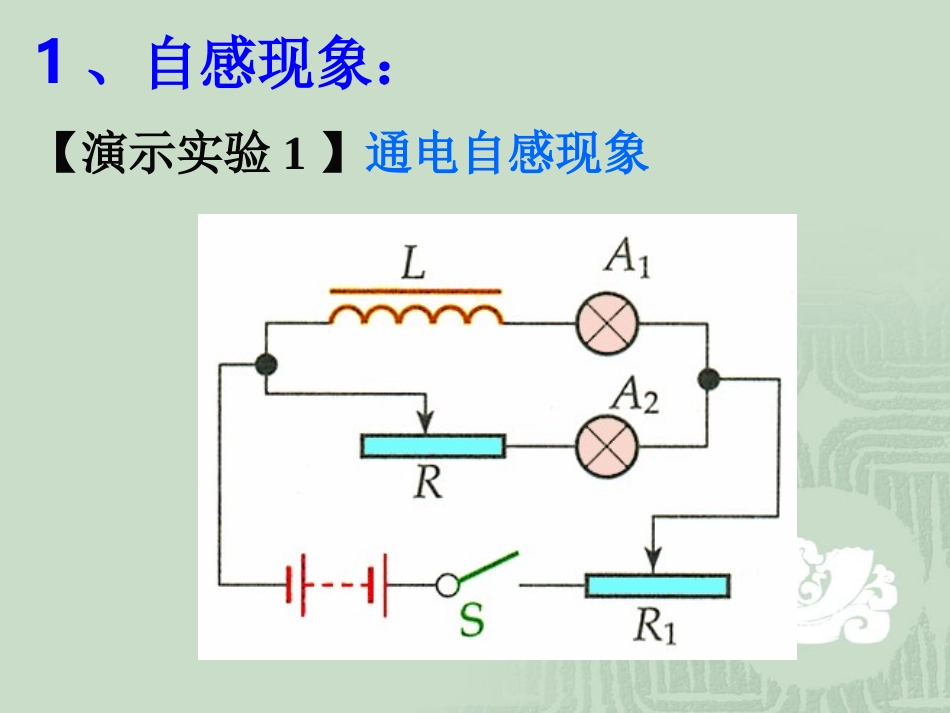

s【演示实验1】通电自感现象1、自感现象：现象解释：tt1t2【演示实验2】断电自感现象现象解释：OiLiAit结论：当导体中的电流发生变化时，导体本身就产生感应电动势，这个电动势总是阻碍导体中原来电流的变化的。这种由于导体本身的电流发生变化而产生的电磁感应现象，叫做自感现象。这种现象中产生的感应电动势，叫做自感电动势。归纳总结：自感现象：由于导体本身的电流发生变化而产生的电磁感应现象，叫做自感现象。2、自感电动势1）定义：自感现象中产生的感应电动势，叫做自感电动势。2）作用：阻碍原来电流的变化3）方向：增反减同问题：A、自感电动势的大小取决于什么?B、电流的变化率是什么？C、什么叫自感系数？D、线圈的自感系数与哪些因素有关？有什么关系？4）自感电动势的大小4）自感电动势的大小与电流的变化率和线圈的自感系数有关。ΔtΔILE3、自感系数：L称为线圈的自感系数，简称自感或电感。L的大小跟线圈的横截面积、长短、匝数、有无铁芯有关。单位：亨利(H)1H=103mH=106μH4、自感现象的防止及应用：1、应用：在交流电路中、在各种用电设备和无线电技术中有着广泛的应用。如日光灯的镇流器，LC振荡电路等。2、防止：在切断自感系数很大、电流很强的电路的瞬间，产生很高的电动势，形成电弧，在这类电路中应采用特制的开关。如图所示，由于两根平行导线中的电流方向相反，它们的磁场可以互相抵消，从而可以使自感现象的影响减弱到可以忽略的程度。课堂练习：1、关于自感现象，正确的说法是：（）A、感应电流一定和原电流方向相反；B、线圈中产生的自感电动势较大的其自感系数一定较大；C、对于同一线圈，当电流变化越大时，线圈中产生的自感电动势也越大；D、自感电动势总是阻碍原来电流变化的。D2、如图所示，多匝电感线圈的电阻和电池内阻都忽略不计，两个电阻的阻值都是R，电键S原来打开，电流为I0，今合上电键将一电阻短路，于是线圈有自感电动势产生，这电动势（）A.有阻碍电流的作用，最后电流由I0减少到零B.有阻碍电流的作用，最后电流总小于I0C.有阻碍电流增大的作用，因而电流I0保持不变D.有阻碍电流增大的作用，但电流最后还是增大到2I0SRRI0LDR2LR1SA1A23、如图示电路，合上S时，发现电流表A1向右偏，则当断开S的瞬间，电流表A1、A2指针的偏转情况是：（）A.A1向左，A2向右B.A1向右，A2向左C.A1、A2都向右D.A1、A2都向左解：合上S后稳定时，R2和L中电流方向向右断开S的瞬间，L中电流不能突变，仍然向右，通过闭合回路中的电流为逆时针方向，A1中电流方向与原来相反。所以A1向左，A2向右A4、同上题的电路中，L是一带铁芯的线圈，R为电阻。两条支路的直流电阻相等。那么在接通和断开电键的瞬间，两电流表的读数I1、I2的大小关系是（）A、接通时I1I2；B、接通时I2I2，断开时I1
