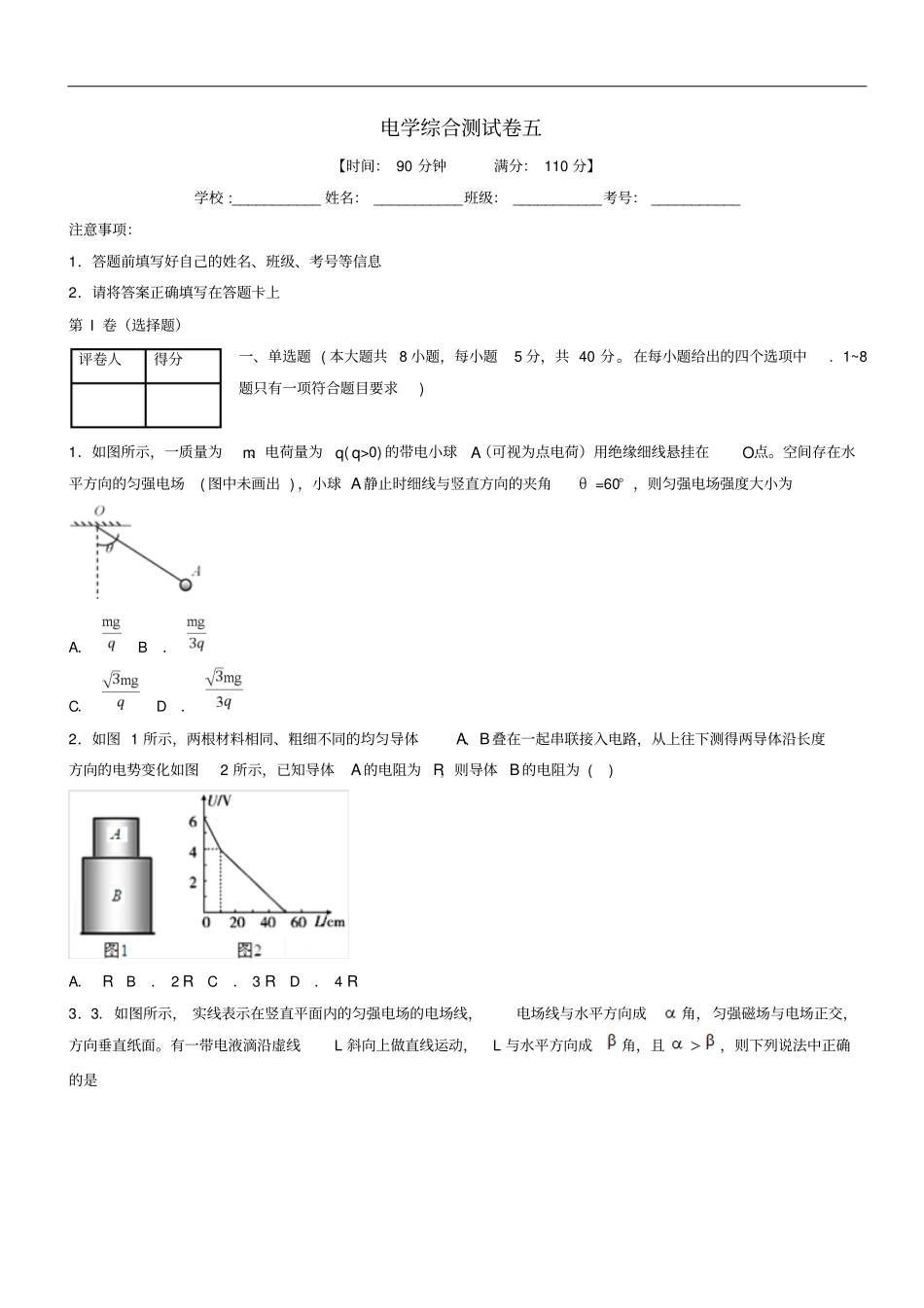

电学综合测试卷五【时间：90分钟满分：110分】学校:___________姓名：___________班级：___________考号：___________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）评卷人得分一、单选题(本大题共8小题，每小题5分，共40分。在每小题给出的四个选项中.1~8题只有一项符合题目要求)1．如图所示，一质量为m、电荷量为q(q>0)的带电小球A（可视为点电荷）用绝缘细线悬挂在O点。空间存在水平方向的匀强电场(图中未画出)，小球A静止时细线与竖直方向的夹角θ=60°，则匀强电场强度大小为A．B．C．D．2．如图1所示，两根材料相同、粗细不同的均匀导体A、B叠在一起串联接入电路，从上往下测得两导体沿长度方向的电势变化如图2所示，已知导体A的电阻为R，则导体B的电阻为()A．RB．2RC．3RD．4R3．3．如图所示，实线表示在竖直平面内的匀强电场的电场线，电场线与水平方向成角，匀强磁场与电场正交，方向垂直纸面。有一带电液滴沿虚线L斜向上做直线运动，L与水平方向成角，且，则下列说法中正确的是A．磁场方向一定垂直纸面向里B．液滴一定带正电C．液滴有可能做匀变速直线运动D．撤去磁场，液滴一定做类平抛运动4．如图所示，半径为只的光滑半圆弧绝缘轨道固定在竖直面内，磁感应强度为B的勻强磁场方向垂直轨道平面向里。一可视为质点，质量为m，电荷量为q(q>0)的小球由轨道左端A处无初速度滑下，当小球滑至轨道最低点C时，给小球再施加一始终水平向右的外力F，使小球能保持不变的速率滑过轨道右侧的D点，若小球始终与轨道接触，重力加速度为g，则下列判断正确的是A．小球在C点受到的洛伦兹力大小为qBgRB．小球在C点对轨道的压力大小为3mg-qB2gRC．小球从C到D的过程中，外力F大小保持不变D．小球从C到D的过程中，外力F的功率不变5．已知某交变电流在一个周期内的波形如图所示，则该电流通过一阻值为10Ω的电阻时的发热功率是()A．16WB．18WC．22.5WD．28W6．如图所示,理想变压器副线圈接有两个相同的灯泡L1和L2.R为定值电阻.S处于断开状态。若变压器原线圈两端的电压保持不变,则S闭合后，下列判断正确的是()A．副线圈两端的电压增大B．原线圈中的电流减小C．灯泡L1变亮D．变压器的输入功率增大7．如图，M为半圆形导线框，圆心为OM；N是圆心角为直角的扇形导线框，圆心为ON；两导线框在同一竖直面（纸面）内；两圆弧半径相等；过直线OMON的水平面上方有一匀强磁场，磁场方向垂直于纸面向里。现使线框M、N在t=0时从图示位置开始，分别绕垂直于纸面、且过OM和ON的轴，以相同的周期T逆时针匀速转动，则A．两导线框中均会产生正弦交流电B．M导线框中感应电流的周期等于N导线框中周期的二倍C．两导线框产生的感应电动势的最大值相等D．两导线框的电阻相等时，两导线框中感应电流的有效值也相等8．法拉第发明了世界上第一台发电机——法拉第圆盘发电机，原理如图所示。铜质圆盘水平放置在竖直向下的匀强磁场中，圆盘圆心处固定一个带摇柄的转轴，边缘和转轴处各有一个铜电刷与其紧贴，用导线将电刷与电阻R连接起来形成回路，其他电阻均不计。转动摇柄，使圆盘如图示方向匀速转动。已知匀强磁场的磁感应强度为B，圆盘半径为r，电阻的功率为P。则A．圆盘转动的角速度为，流过电阻R的电流方向为从c到dB．圆盘转动的角速度为，流过电阻R的电流方向为从d到cC．圆盘转动的角速度为，流过电阻R的电流方向为从c到dD．圆盘转动的角速度为，流过电阻R的电流方向为从d到c评卷人得分二、多选题(本大题共4小题，每小题5分，共20分。在每小题给出的四个选项中.有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。)9．如图所示，理想变压器原线圈接一正弦交流电源，副线圈的c端接一个二极管，假设该二极管的正向电阻为零，反向电阻阻值无穷大。副线圈的b端为中心触头，ab、bc间线圈匝数相等。定值电阻阻值为r，可变电阻的阻值为R可调，下列说法中正确的是（）A．若R恒定，当K分别接b、c时，电压表读数之比为1:1B．若R恒定，当K分别接b、c时，电流表读数之比为1:4C．若R恒定，当K分别接b、c时，变压器输出功率之比为1:2D．当K接b时，若...
