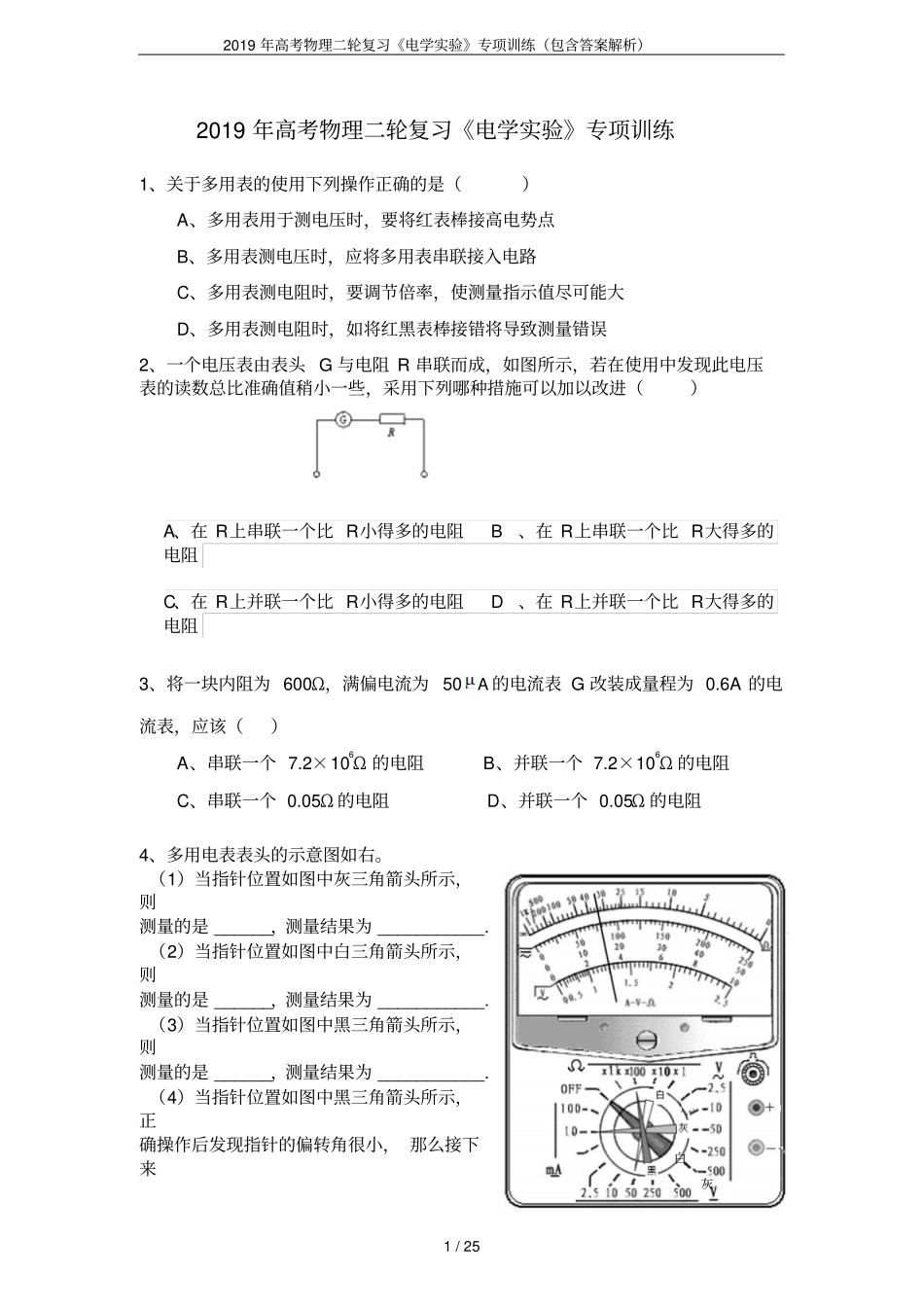

2019年高考物理二轮复习《电学实验》专项训练（包含答案解析）1/252019年高考物理二轮复习《电学实验》专项训练1、关于多用表的使用下列操作正确的是（）A、多用表用于测电压时，要将红表棒接高电势点B、多用表测电压时，应将多用表串联接入电路C、多用表测电阻时，要调节倍率，使测量指示值尽可能大D、多用表测电阻时，如将红黑表棒接错将导致测量错误2、一个电压表由表头G与电阻R串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍小一些，采用下列哪种措施可以加以改进（）A、在R上串联一个比R小得多的电阻B、在R上串联一个比R大得多的电阻C、在R上并联一个比R小得多的电阻D、在R上并联一个比R大得多的电阻3、将一块内阻为600Ω，满偏电流为50A的电流表G改装成量程为0.6A的电流表，应该（）A、串联一个7.2×106Ω的电阻B、并联一个7.2×106Ω的电阻C、串联一个0.05Ω的电阻D、并联一个0.05Ω的电阻4、多用电表表头的示意图如右。（1）当指针位置如图中灰三角箭头所示，则测量的是______，测量结果为___________.（2）当指针位置如图中白三角箭头所示，则测量的是______，测量结果为___________.（3）当指针位置如图中黑三角箭头所示，则测量的是______，测量结果为___________.（4）当指针位置如图中黑三角箭头所示，正确操作后发现指针的偏转角很小，那么接下来灰白2019年高考物理二轮复习《电学实验》专项训练（包含答案解析）2/25的操作步骤应该依次为：①_________________，②_________________，③__________________.测量结束后应将选择开关拨到__________或者____________.（5）无论用多用电表进行何种（直流）测量，电流都应该从______表笔经______插孔流入电表。5、现要测量某小量程电流表的内阻，其内阻在5Ω～8Ω之间，可选用的器材如下：A．待测电流表A（量程10mA）B．电压表V1（量程0.3V，内阻约500Ω）C．电压表V2（量程3V，内阻约3kΩ）D．滑动变阻器R1（最大电阻10Ω）E．滑动变阻器R2（最大电阻500Ω）F．定值电阻R3（阻值10Ω）G．电源E（电动势3V）H．开关S及导线若干请设计出实验所用的电路，要求测量结果尽可能精确且电流表、电压表的示数能从零开始调节。（1）器材应选用（填器材序号字母）；（2）在方框内画出实验电路图并标明符号；（3）电流表A内阻的表达式为：RA=，式中各符号的物理意义为。6、电压表满偏时通过该表的电流是半偏是通过该表的电流的两倍。某同学利用这一事实测量电压表的内阻（半偏法）实验室提供材料器材如下：待测电压表○V（量程3V，内阻约为3000欧），电阻箱R0(最大阻值为99999.9欧)，滑动变阻器R1（最大阻值100欧，额定电压2A），电源E（电动势6V，内阻不计），开关两个，导线若干。2019年高考物理二轮复习《电学实验》专项训练（包含答案解析）3/25（1）虚线框内为同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整（2）根据设计的电路写出步骤________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________。（3）将这种方法测出的电压表内阻记为Rv′，与电压表内阻的真实值Rv先比Rv′____Rv（添“>”“=”或“<”）主要理由是_______________________________________________________________________________________________________________________________________。7、某班同学在做“练习使用多用电表”的实验。①某同学用多用电表的欧姆挡测量电阻xR的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指针示数如图1所示，此被测电阻的阻值约为Ω。②某同学按如图2所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮。该同学用多用电表的欧姆挡检查电路的故障。检查前，应将开关S。(选填“闭合”或“断开”)2019年高考物理二轮复习《电学实验》专项训练（包含答案解析）4/25③若②中同学检查结果如表所示，由此可以确定A．灯A断路B．灯B断路C．灯A、B都断路D．d、e间导线断路8、用实验测...
