浆砌片石骨架护坡工序质量控制手册VIP免费

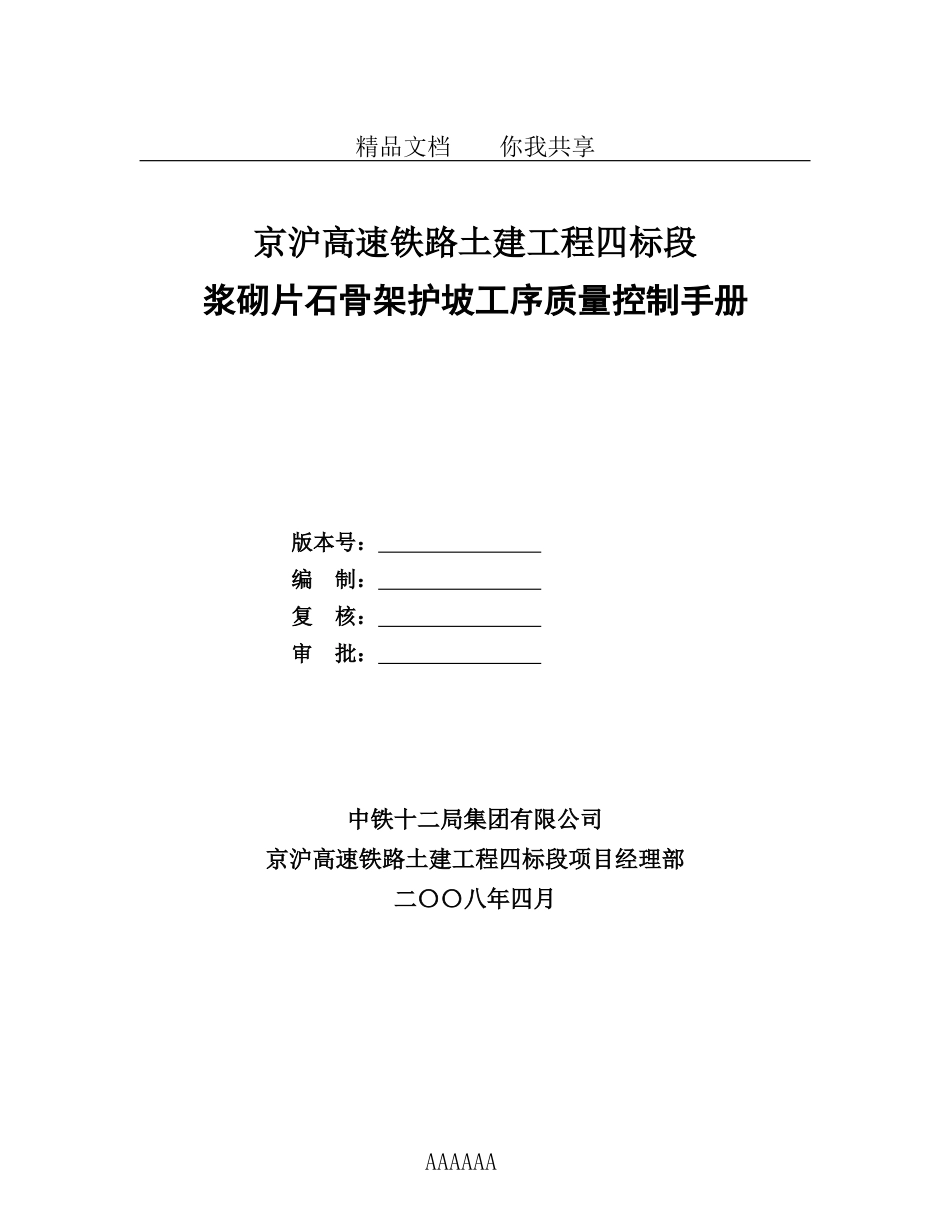

浆砌片石骨架护坡工序质量控制手册_第1页
1/12

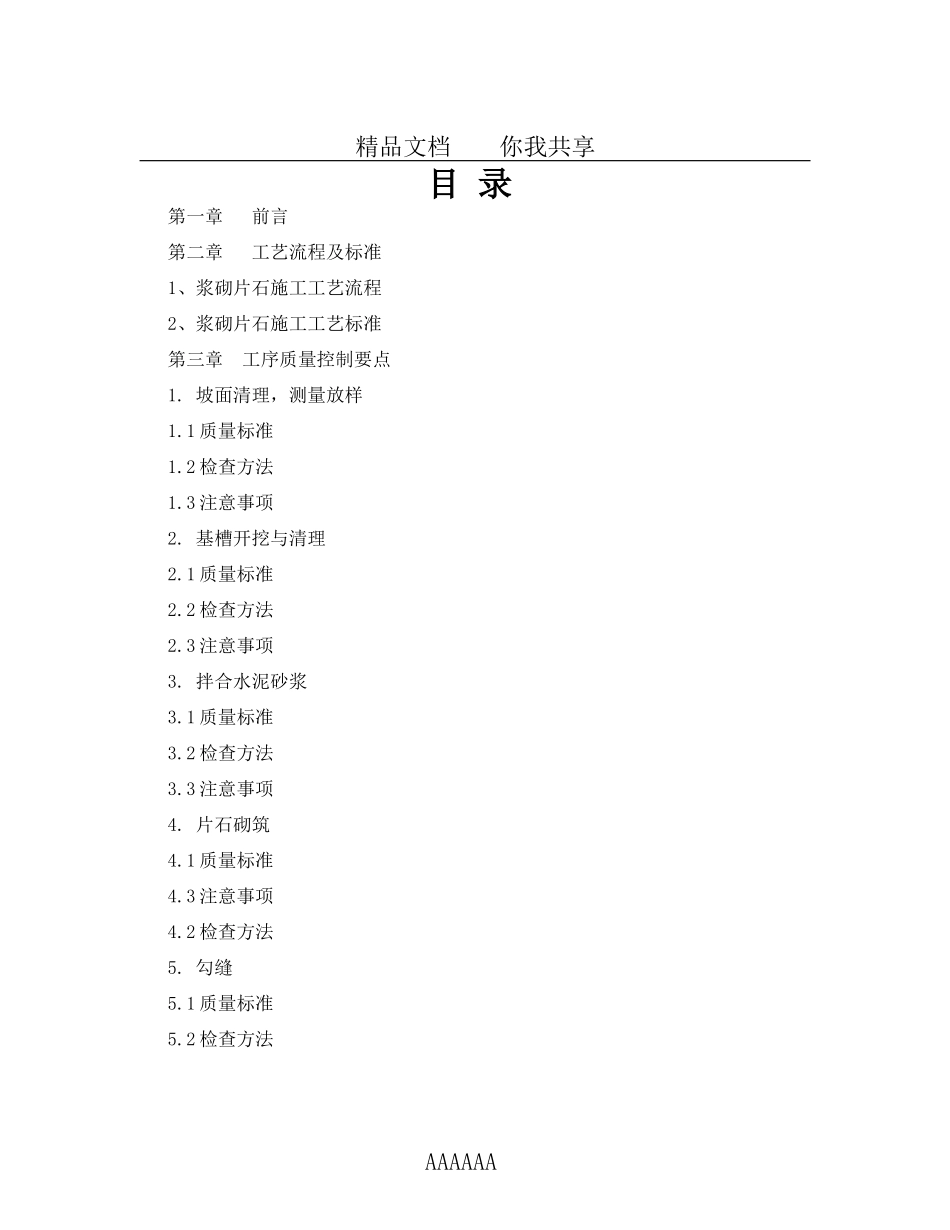

浆砌片石骨架护坡工序质量控制手册_第2页
2/12

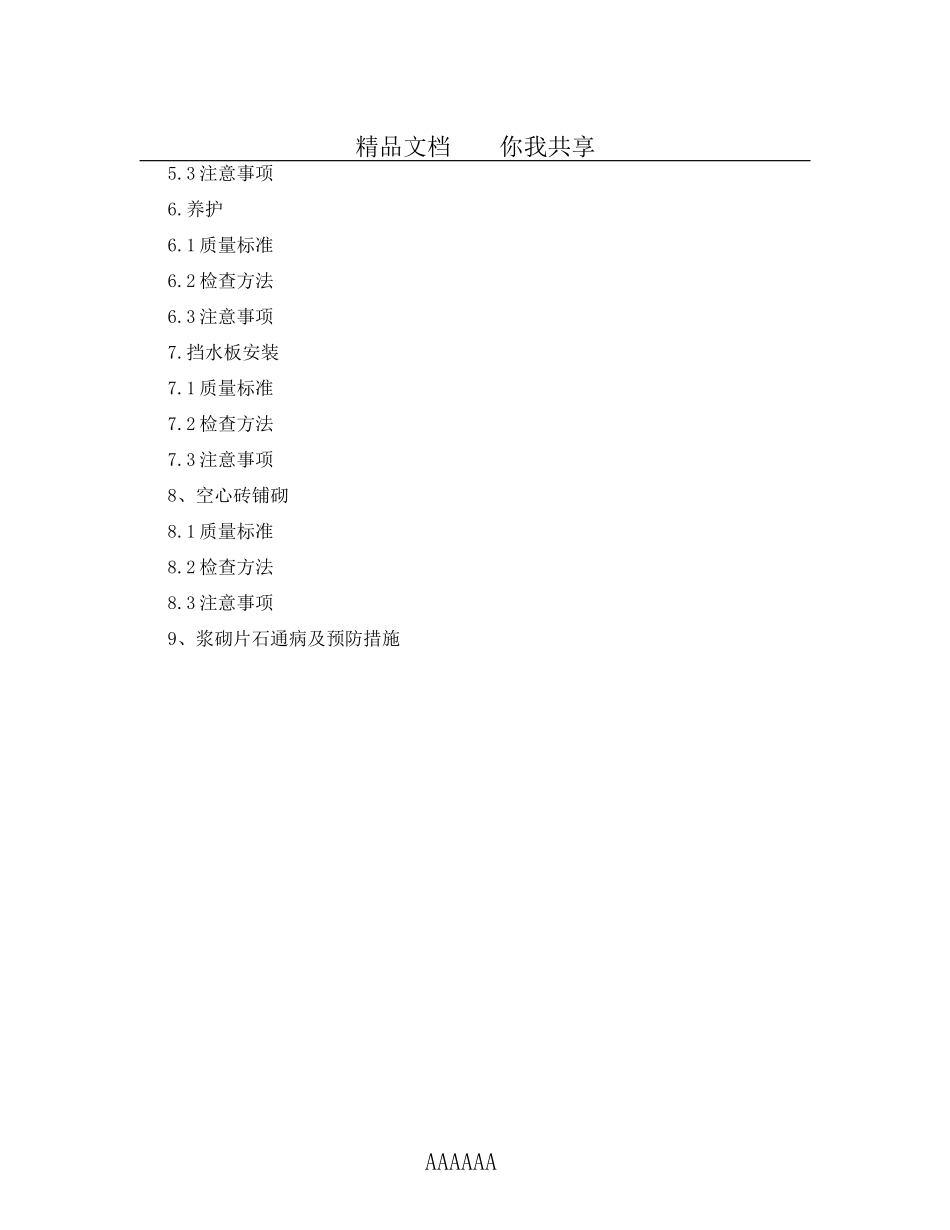

浆砌片石骨架护坡工序质量控制手册_第3页
3/12
精品文档你我共享京沪高速铁路土建工程四标段浆砌片石骨架护坡工序质量控制手册版本号:编制:复核:审批:中铁十二局集团有限公司京沪高速铁路土建工程四标段项目经理部二〇〇八年四月AAAAAA精品文档你我共享目录第一章前言第二章工艺流程及标准1、浆砌片石施工工艺流程2、浆砌片石施工工艺标准第三章工序质量控制要点1.坡面清理,测量放样1.1质量标准1.2检查方法1.3注意事项2.基槽开挖与清理2.1质量标准2.2检查方法2.3注意事项3.拌合水泥砂浆3.1质量标准3.2检查方法3.3注意事项4.片石砌筑4.1质量标准4.3注意事项4.2检查方法5.勾缝5.1质量标准5.2检查方法AAAAAA精品文档你我共享5.3注意事项6.养护6.1质量标准6.2检查方法6.3注意事项7.挡水板安装7.1质量标准7.2检查方法7.3注意事项8、空心砖铺砌8.1质量标准8.2检查方法8.3注意事项9、浆砌片石通病及预防措施AAAAAA精品文档你我共享工序质量控制手册第一章前言本手册编制依据主要为:客运专线铁路路基工程施工质量验收暂行标准(铁建设〔2005〕160号);设计文件及相关参考图等。本工序质量控制手册适用于京沪高速铁路土建工程四标段路基浆砌片石骨架护坡的施工。AAAAAA精品文档你我共享第二章工艺流程及标准1、浆砌片石骨架护坡施工工艺流程浆砌片石骨架护坡施工工艺流程见流程框图2.12、浆砌片石骨架护坡施工工艺标准浆砌片石骨架护坡施工工艺标准详见表2.2和表2.3图2.1AAAAAA坡面清理测量放样基槽开挖及清理监理工程师报检室内配合比配制拌合水泥砂浆片石砌筑挡水板安装养护模具定制预制挡水板坡面清理整平空心砖铺砌或培土夯实模具定制预制空心砖勾缝勾缝片石检测精品文档你我共享表2.2浆砌片石防护各部允许偏差及检验数量、检验方法序号检验项目允许偏差施工单位检验数量检验方法1平面位置±50mm每段护坡抽样检验4点全站仪测2底面高程±50mm每段护坡每50m长抽样检验3点水准仪测3坡顶高程-20mm,0每段护坡每50m长抽样检验3点水准仪测4坡率±0.5%设计值每段护坡每50m长抽样检验3点吊垂线5护肩、镶边及基础厚度、宽度≥设计值每段护坡每50m长抽样检验3组尺量,查施工记录6厚度砌石层≥设计值每段护坡每50m长抽样检验6处(上、中、下部各2处)尺量垫层及反滤层≥设计值7表面平整度不大于30mm每段护坡每50m长抽样检验3处2.5m长直尺量测注:每段护坡长不足50m按50m计。表2.3混凝土预制块防护各部允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1平面位置±50mm每段护坡长抽样检验4点经纬仪2基底高程±50mm每段护坡每50m抽样检验3点水准仪测3坡顶高程-20mm,0每段护坡每50m抽样检验3点水准仪测4坡率±0.5%每段护坡每50m抽样检验3点吊垂线5护肩、镶边及基础厚度、宽度≥设计值每段护坡每50m抽样检验3组尺量6反滤层、垫层厚度≥设计值每段护坡每50m抽样检验3处尺量7坡面平整度10mm每段护坡每50m抽样检验3处2.5m长直尺量测8混凝土板外形尺寸边长+6mm,–3mm按混凝土预制块数量的2%抽样检验尺量对角线长+6mm,–3mm厚度+4mm,-2mm注:每段护坡长不足50m按50m计。AAAAAA精品文档你我共享第三章工序质量控制要点1.坡面清理,测量放样1.1质量标准路堑开挖边坡坡率不得偏陡,坡面清理局部凹凸差不大于15cm,边坡防护封闭无变形、开裂;路堤边坡坡率应符合设计要求,偏陡量不得大于设计值的3%。1.2检查方法沿线路纵向每50m单侧边坡检验8点(上、下部各4点)用吊线尺量计算或坡度尺量;路堑沿线路纵向每100m抽检5处观察、尺量凹凸差不大于15cm。路堤沿线路纵向每100m每侧边坡抽检3处用竿尺或坡度尺量。1.3注意事项护坡应及时安排施工,保护路基和防止水土流失。护坡施工前,基底应稳定,坡面应平整密实。2.基槽开挖与清理2.1质量标准基槽开挖要保证厚度、宽度不小于设计值。2.2检查方法用钢卷尺量测,每段护坡每50m长抽样检验6处(上、中、下部各2处)。2.3注意事项在保证坡面平顺的前提下挂长线与划线相结合进行基槽开挖,基槽开挖要保证其设计各项尺寸及整体的整齐划一。基槽要及时开挖、及时砌筑,防止坍塌。3.拌合水泥砂浆3.1质量标准水泥砂浆,拌和要严格按照配合比准确计量,机械拌和,确保砂浆标号不低于设计标...
