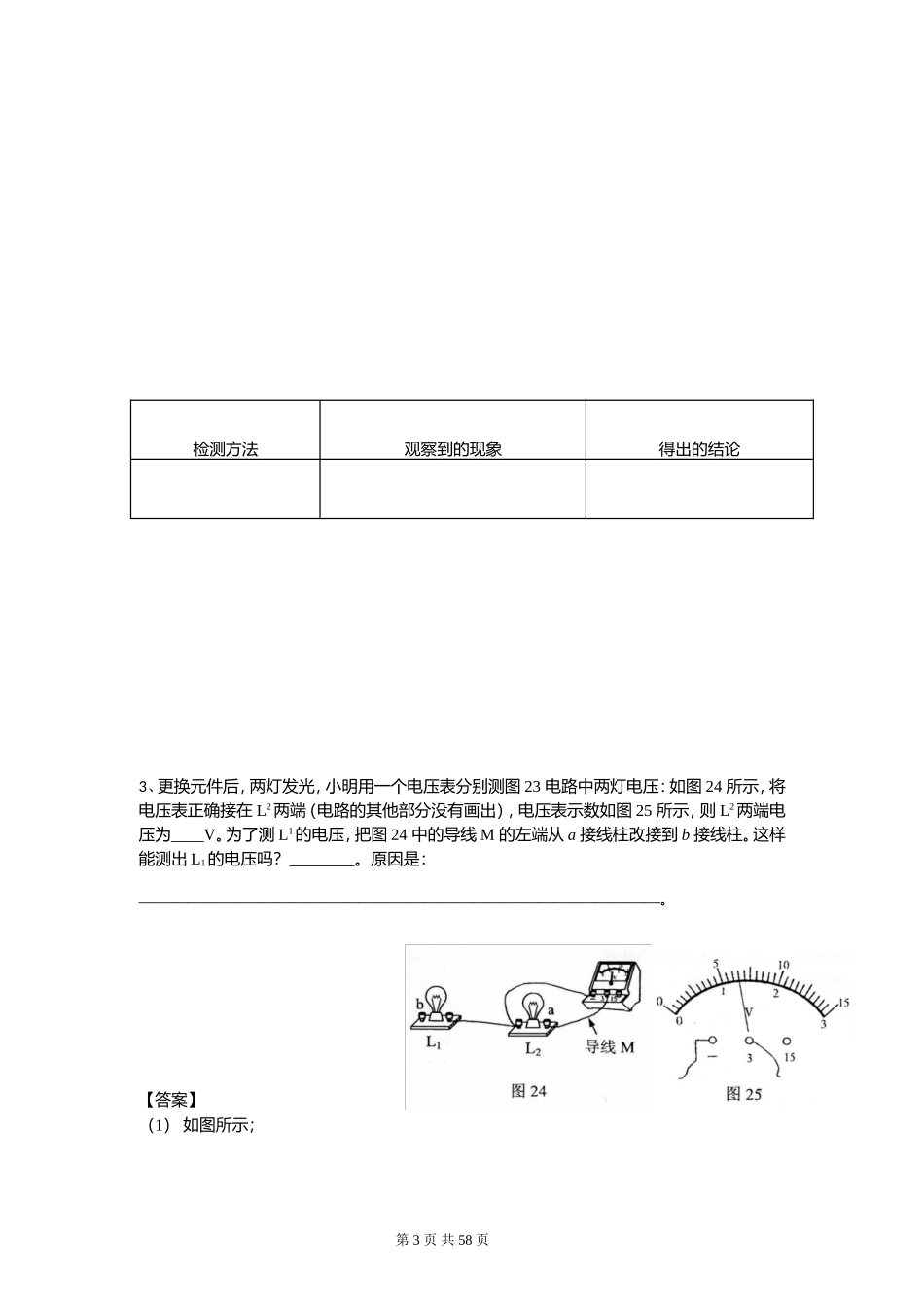

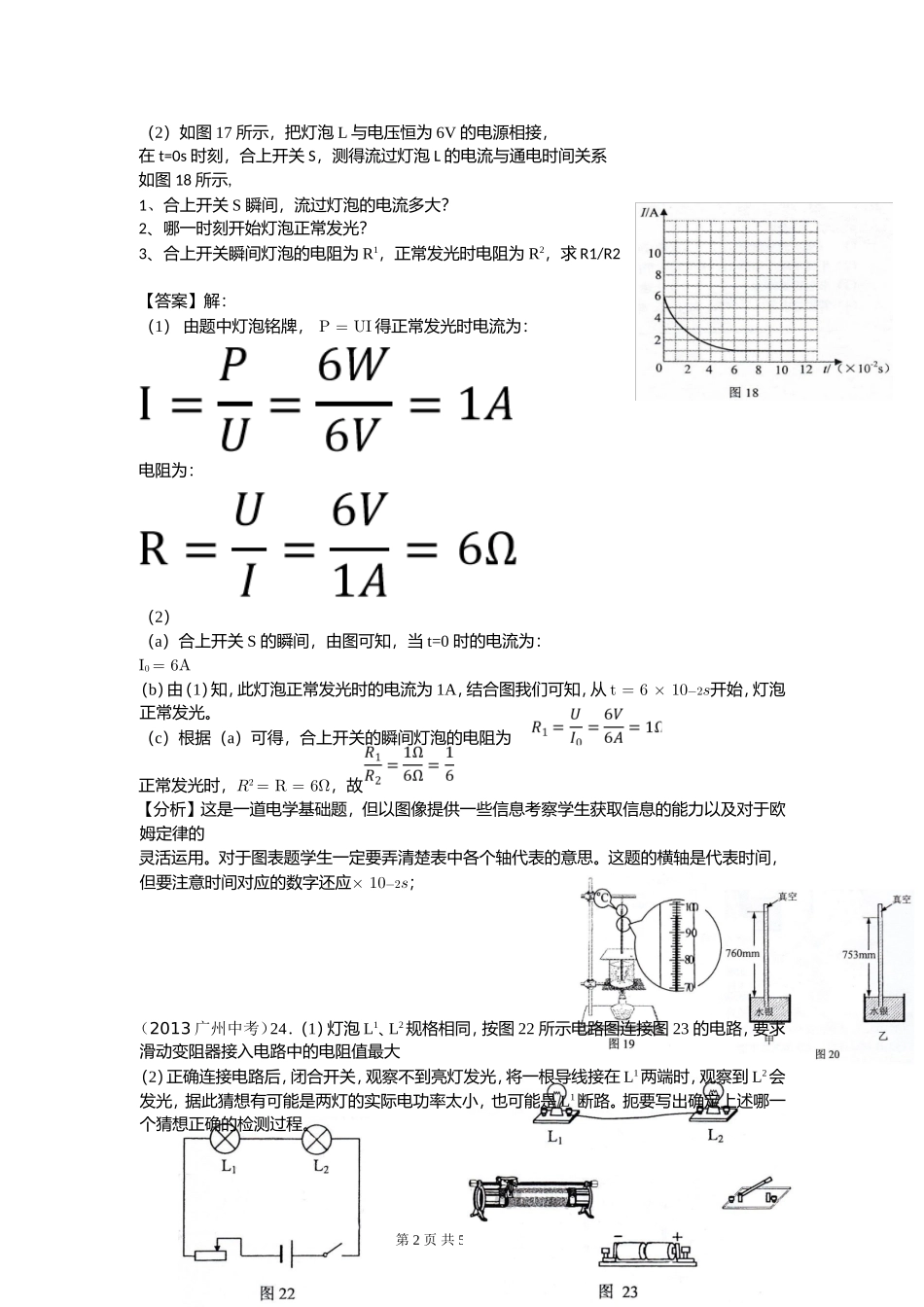

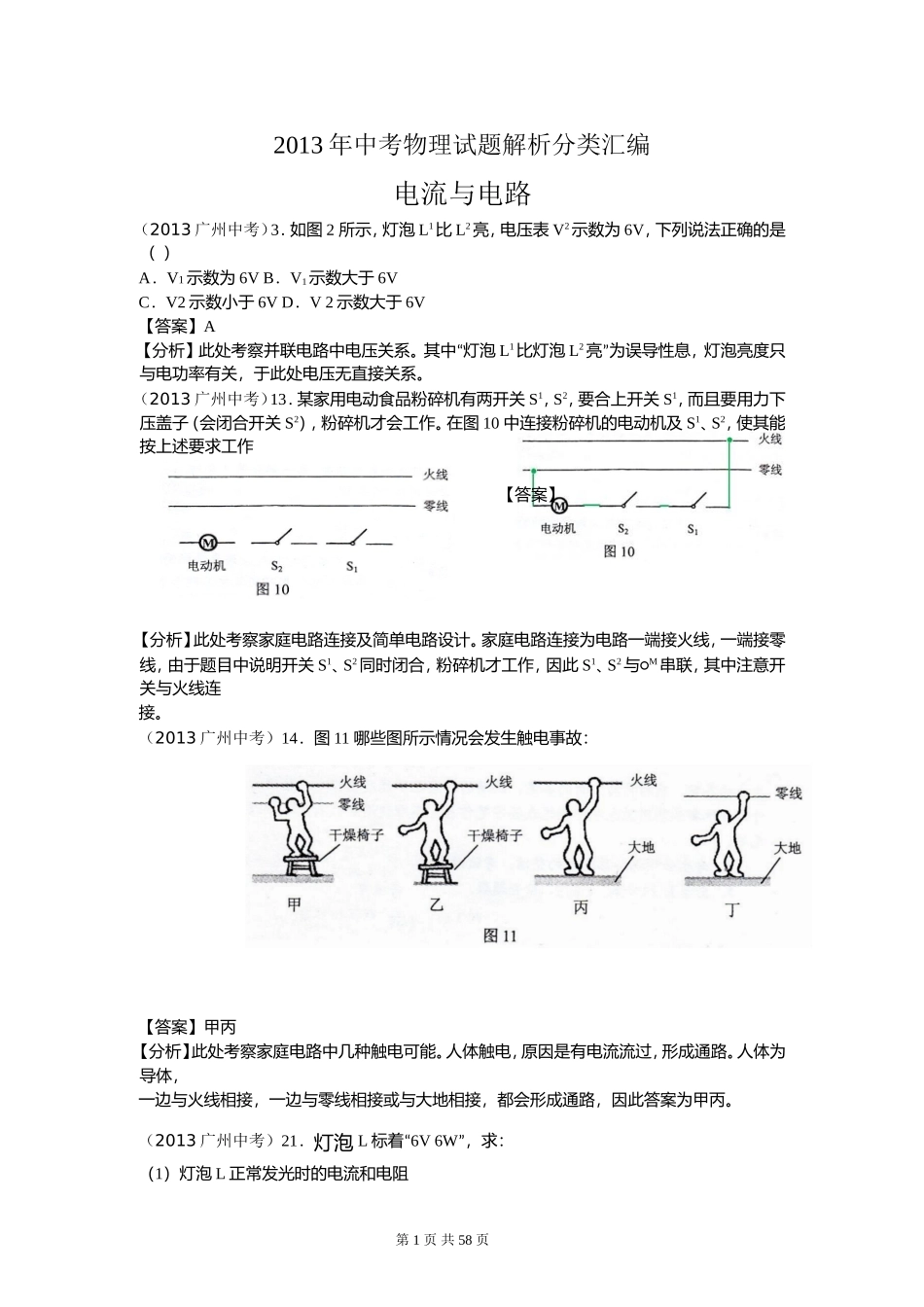

第1页共58页2013年中考物理试题解析分类汇编电流与电路（2013广州中考）3．如图2所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A．V1示数为6VB．V1示数大于6VC．V2示数小于6VD．V2示数大于6V【答案】A“【分析】此处考察并联电路中电压关系。其中灯泡L1比灯泡L2”亮为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。（2013广州中考）13．某家用电动食品粉碎机有两开关S1，S2，要合上开关S1，而且要用力下压盖子（会闭合开关S2），粉碎机才会工作。在图10中连接粉碎机的电动机及S1、S2，使其能按上述要求工作【答案】【分析】此处考察家庭电路连接及简单电路设计。家庭电路连接为电路一端接火线，一端接零线，由于题目中说明开关S1、S2同时闭合，粉碎机才工作，因此S1、S2与○M串联，其中注意开关与火线连接。（2013广州中考）14．图11哪些图所示情况会发生触电事故：【答案】甲丙【分析】此处考察家庭电路中几种触电可能。人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，因此答案为甲丙。（2013广州中考）21．灯泡L“标着6V6W”，求：（1）灯泡L正常发光时的电流和电阻第2页共58页（2）如图17所示，把灯泡L与电压恒为6V的电源相接，在t=0s时刻，合上开关S，测得流过灯泡L的电流与通电时间关系如图18所示,1、合上开关S瞬间，流过灯泡的电流多大？2、哪一时刻开始灯泡正常发光？3、合上开关瞬间灯泡的电阻为R1，正常发光时电阻为R2，求R1/R2【答案】解：（1）由题中灯泡铭牌，P=UI得正常发光时电流为：电阻为：（2）（a）合上开关S的瞬间，由图可知，当t=0时的电流为：I0=6A（b）由（1）知，此灯泡正常发光时的电流为1A，结合图我们可知，从t=6×10−2𝑠开始，灯泡正常发光。（c）根据（a）可得，合上开关的瞬间灯泡的电阻为正常发光时，𝑅2=R=6Ω，故【分析】这是一道电学基础题，但以图像提供一些信息考察学生获取信息的能力以及对于欧姆定律的灵活运用。对于图表题学生一定要弄清楚表中各个轴代表的意思。这题的横轴是代表时间，但要注意时间对应的数字还应×10−2𝑠；（2013广州中考）24．（1）灯泡L1、L2规格相同，按图22所示电路图连接图23的电路，要求滑动变阻器接入电路中的电阻值最大（2）正确连接电路后，闭合开关，观察不到亮灯发光，将一根导线接在L1两端时，观察到L2会发光，据此猜想有可能是两灯的实际电功率太小，也可能是L1断路。扼要写出确定上述哪一个猜想正确的检测过程。第3页共58页3、更换元件后，两灯发光，小明用一个电压表分别测图23电路中两灯电压：如图24所示，将电压表正确接在L2两端（电路的其他部分没有画出），电压表示数如图25所示，则L2两端电压为____V。为了测L1的电压，把图24中的导线M的左端从a接线柱改接到b接线柱。这样能测出L1的电压吗？________。原因是：________________________________________________________________。【答案】（1）如图所示；检测方法观察到的现象得出的结论[21世纪教育网第4页共58页（2）检测方法观察到的现象得出的结论用一根导线接在L2两端L1亮两灯的实际电功率太小L1不亮L1断路（3）1.3，不能，直接改接到b接线柱，电压表的正负极将弄反了。【分析】这是一道电学实验题，主要考查学生对电路的故障分析。在连接电路实物图时一定要审请题目，题中要求滑动变阻器接入电路中的阻值最大，所以在接滑动变阻器时要注意；在第（2）问中，由于两灯泡是完全一样的，所以在检测故障时，对称的检测方法，即题中是先让L1短路，所以我们可以想到可以让L2短路从而通过L1的发光情况来得出结论。第（3）问的电压测量问题，要注意正负接线柱的问题。（2013天津中考）9.某同学在探究“电阻上的电流跟两端电压的关系”时，利用图5所示电路，在a、b两点间分别接入定值电阻R1，R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U-I关系图像，如图6所示，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（）A．0.5AB．1AC．2AD．3A【答案】A【解析】对串并联特点进行考查。经分析，故选A。（2013天津中考）1...
