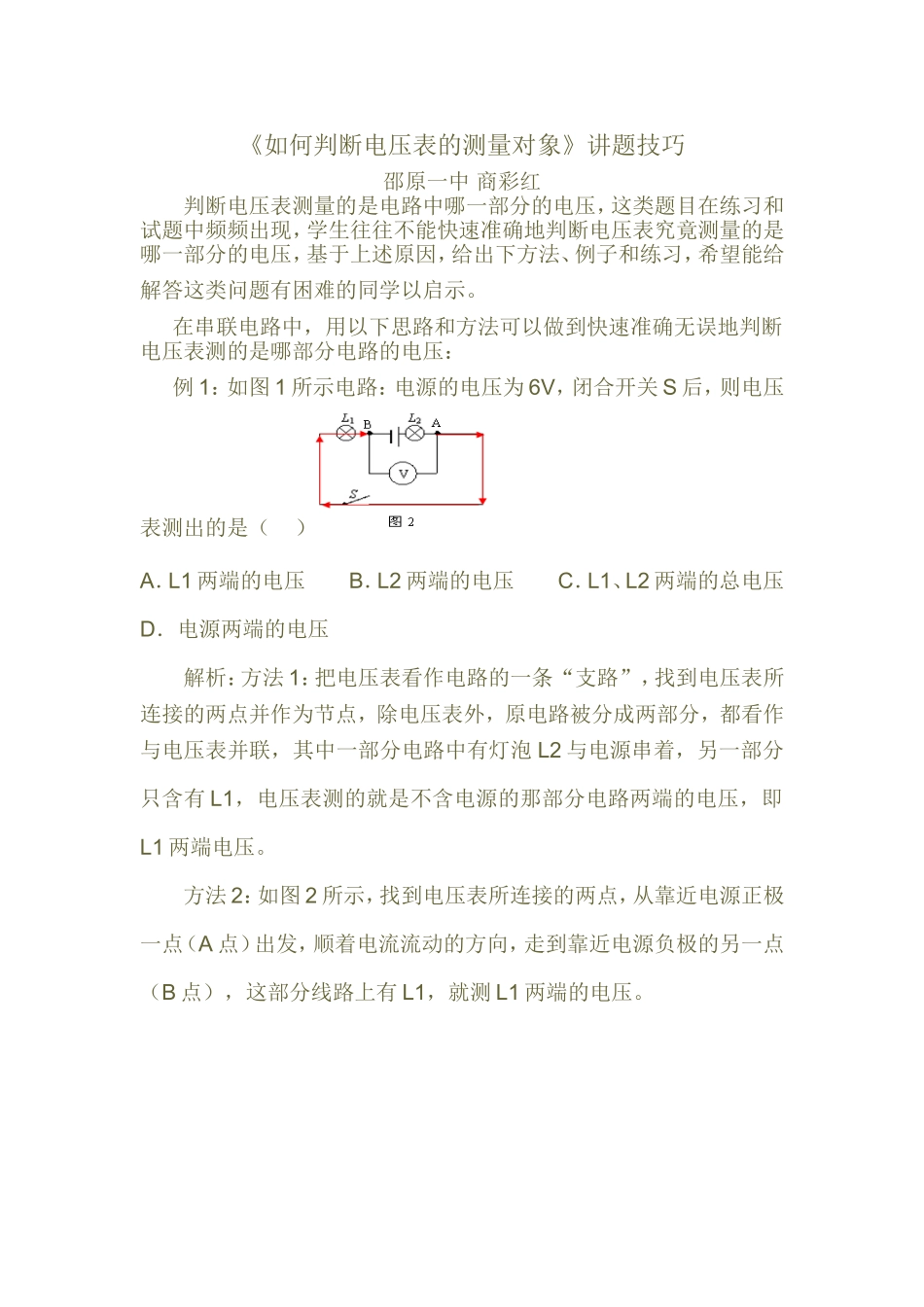

讲题技巧文档_第1页
1/2

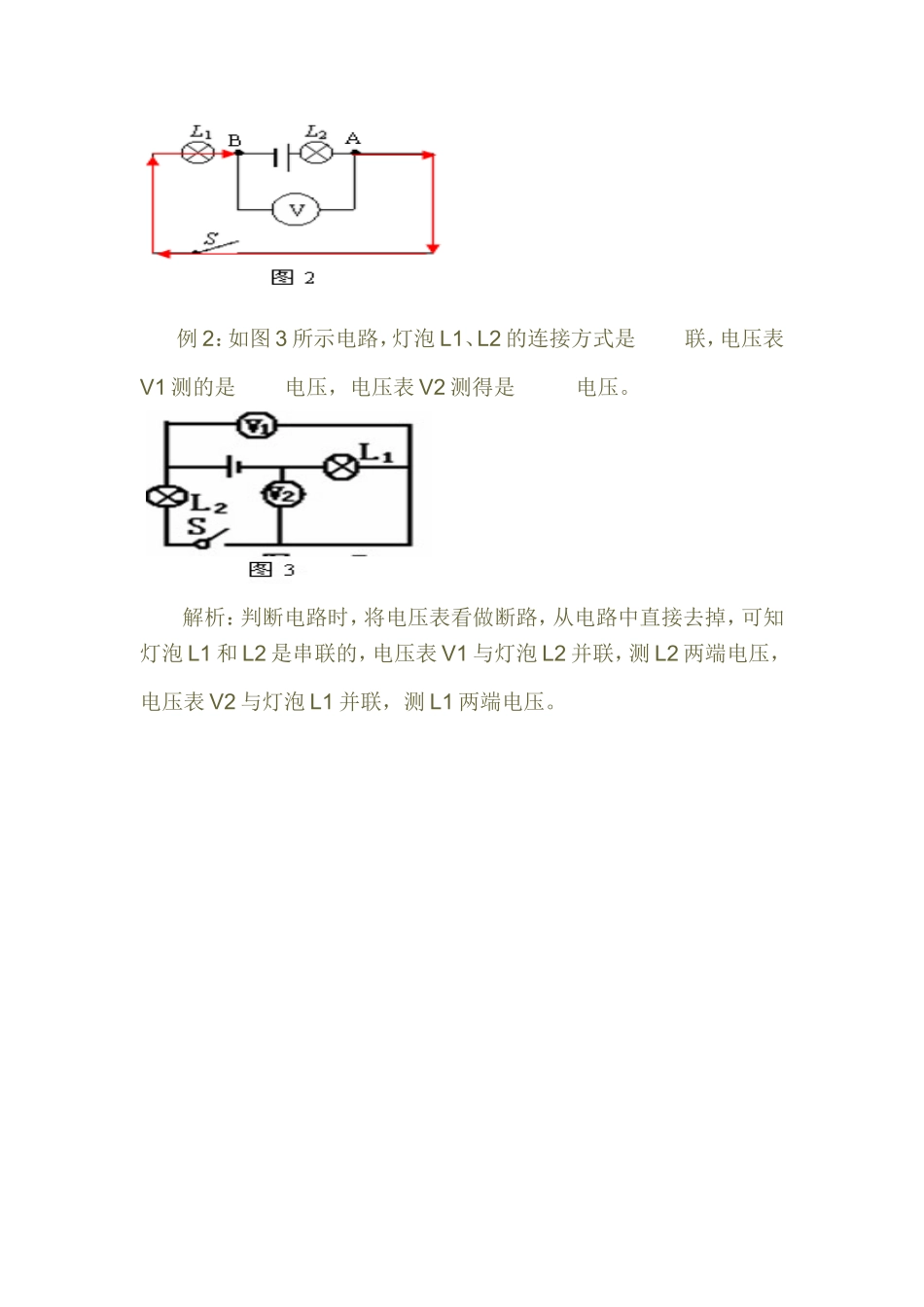

讲题技巧文档_第2页
2/2
《如何判断电压表的测量对象》讲题技巧邵原一中商彩红判断电压表测量的是电路中哪一部分的电压,这类题目在练习和试题中频频出现,学生往往不能快速准确地判断电压表究竟测量的是哪一部分的电压,基于上述原因,给出下方法、例子和练习,希望能给解答这类问题有困难的同学以启示。在串联电路中,用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压:例1:如图1所示电路:电源的电压为6V,闭合开关S后,则电压表测出的是()A.L1两端的电压B.L2两端的电压C.L1、L2两端的总电压D.电源两端的电压解析:方法1:把电压表看作电路的一条“支路”,找到电压表所连接的两点并作为节点,除电压表外,原电路被分成两部分,都看作与电压表并联,其中一部分电路中有灯泡L2与电源串着,另一部分只含有L1,电压表测的就是不含电源的那部分电路两端的电压,即L1两端电压。方法2:如图2所示,找到电压表所连接的两点,从靠近电源正极一点(A点)出发,顺着电流流动的方向,走到靠近电源负极的另一点(B点),这部分线路上有L1,就测L1两端的电压。例2:如图3所示电路,灯泡L1、L2的连接方式是联,电压表V1测的是电压,电压表V2测得是电压。解析:判断电路时,将电压表看做断路,从电路中直接去掉,可知灯泡L1和L2是串联的,电压表V1与灯泡L2并联,测L2两端电压,电压表V2与灯泡L1并联,测L1两端电压。
