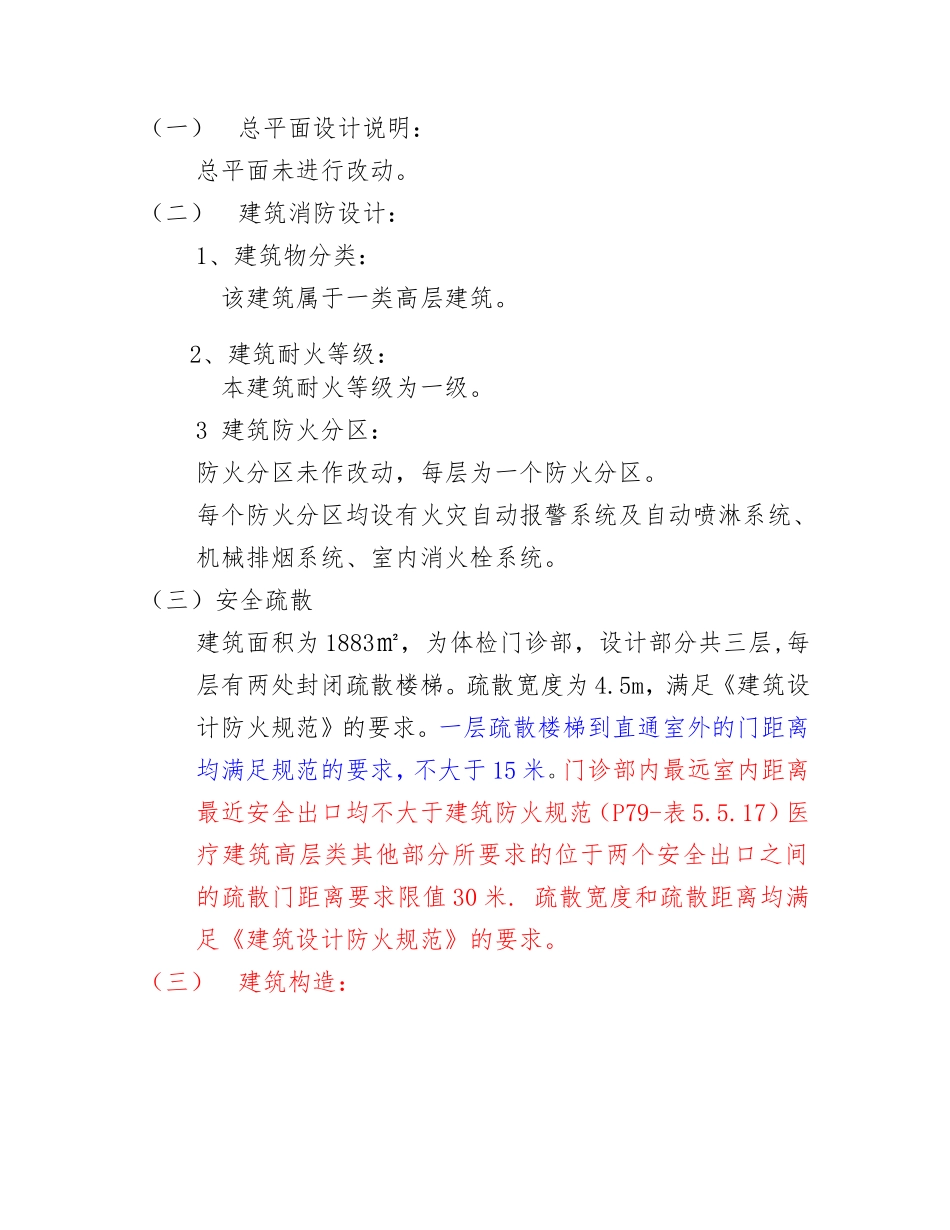

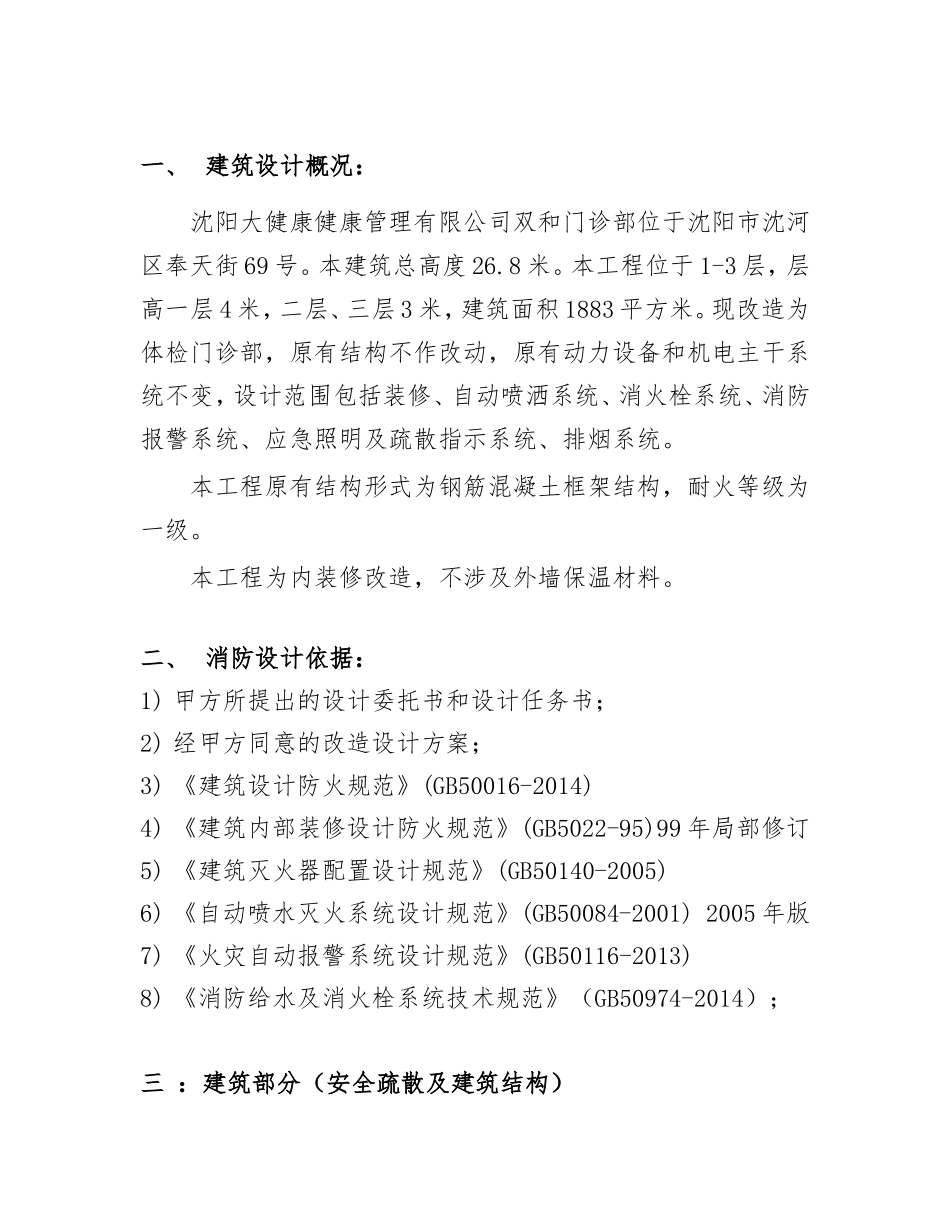

沈阳大健康健康管理有限公司双和门诊部室内装修工程消防设计专篇北京中厦建筑设计研究院有限公司2016.04消防专篇一、建筑设计概况：沈阳大健康健康管理有限公司双和门诊部位于沈阳市沈河区奉天街69号。本建筑总高度26.8米。本工程位于1-3层，层高一层4米，二层、三层3米，建筑面积1883平方米。现改造为体检门诊部，原有结构不作改动，原有动力设备和机电主干系统不变，设计范围包括装修、自动喷洒系统、消火栓系统、消防报警系统、应急照明及疏散指示系统、排烟系统。本工程原有结构形式为钢筋混凝土框架结构，耐火等级为一级。本工程为内装修改造，不涉及外墙保温材料。二、消防设计依据：1)甲方所提出的设计委托书和设计任务书；2)经甲方同意的改造设计方案；3)《建筑设计防火规范》(GB50016-2014)4)《建筑内部装修设计防火规范》(GB5022-95)99年局部修订5)《建筑灭火器配置设计规范》(GB50140-2005)6)《自动喷水灭火系统设计规范》(GB50084-2001)2005年版7)《火灾自动报警系统设计规范》(GB50116-2013)8)《消防给水及消火栓系统技术规范》（GB50974-2014）；三：建筑部分（安全疏散及建筑结构）（一）总平面设计说明：总平面未进行改动。（二）建筑消防设计：1、建筑物分类：该建筑属于一类高层建筑。2、建筑耐火等级：本建筑耐火等级为一级。3建筑防火分区：防火分区未作改动，每层为一个防火分区。每个防火分区均设有火灾自动报警系统及自动喷淋系统、机械排烟系统、室内消火栓系统。（三）安全疏散建筑面积为1883㎡，为体检门诊部，设计部分共三层,每层有两处封闭疏散楼梯。疏散宽度为4.5m，满足《建筑设计防火规范》的要求。一层疏散楼梯到直通室外的门距离均满足规范的要求，不大于15米。门诊部内最远室内距离最近安全出口均不大于建筑防火规范（P79-表5.5.17）医疗建筑高层类其他部分所要求的位于两个安全出口之间的疏散门距离要求限值30米.疏散宽度和疏散距离均满足《建筑设计防火规范》的要求。（三）建筑构造：本建筑原为框架结构，内墙、隔墙、吊顶内部装修材料均采用符合防火要求的不燃或难燃材料，各部构件的燃烧性能和耐火极限均能满足耐火等级为一级的要求。（四）内部装修材料：1.顶棚装修材料采用轻钢龙骨石膏板及矿棉板，燃烧性能等级为A级。2.地面装修材料采用地砖，燃烧性能等级为A级。3.墙面装修材料采用刮大白乳胶漆，燃烧性能等级为A级。4.隔断装修材料采用轻钢龙骨石膏板隔墙，燃烧性能等级为A级。四：给排水消防部分1:室内消火栓系统消防水源为地下室已建成使用的消防水池及消防泵房，消防水池容积为：324m³，消防水箱设置在本建筑三层有效容积为：18m³。本建筑内室内消火栓系统用水量为30L/S,火灾延续时间2h。室内消火栓官网为环状。消火栓布置使任一着火点有2股水柱同时到达。消火栓箱内配DN65消火栓，L=25m长水龙带，DN65x19mm直流水枪，所有消火栓处均配指示灯和起泵按钮一个。水枪充实水柱不小于10m，流量不小于5L/s。消火栓设计出口压力控制在0.2～0.5MPa。本建筑三层设消防水箱并设消火栓增压稳压设备。消防泵房内设室内消火栓加压泵两台，互为备用，火灾时，按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。2：自动喷水灭火系统：在本建筑内设湿式自动喷水灭火系统，系统按中危险级II级设计，设计喷水强度8L/(min.㎡)，作用面积160㎡，设计用水量28L/S,延续时间1h。自动喷洒消防水量由消防水池提供，并在消防水泵房内设二台自动喷洒加压泵，屋顶设消防水箱和自动喷洒专用增压稳压设备，平时自动喷洒管网压力由屋顶消防水箱及增压稳压设备维持，火灾时，喷头动作，水流指示器动作向消控中心显示着火区域位置，此时湿式报警阀处的压力开关动作自动启动自动喷洒加压泵，并向消防中心报警。在每层均设水流指示器和安全信号阀，每个水流指示器所带的最不利喷头处，均设DN25的试水阀。报警阀组所带的最不利喷头处，均设DN25的末端试水装置。室外设水泵接合器在报警阀前与自动喷洒管网连接。3：消防管材消火栓系统采用热镀锌钢管，沟槽或法兰连接。自动喷水灭火系统采用热镀...
