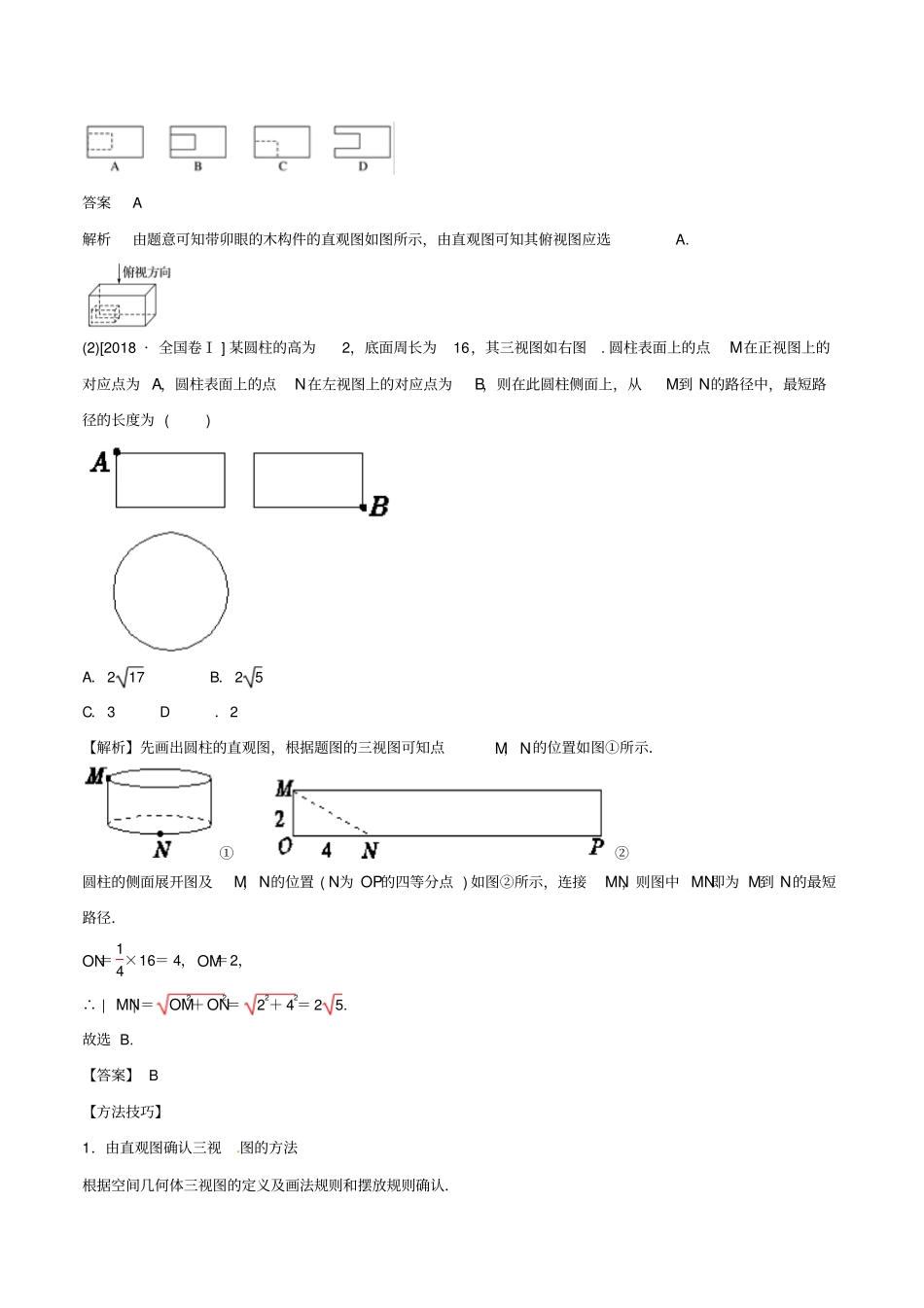

空间几何体【2019年高考考纲解读】1.以三视图为载体，考查空间几何体面积、体积的计算.2.考查空间几何体的侧面展开图及简单的组合体问题．【重点、难点剖析】一、三视图与直观图1．一个物体的三视图的排列规则俯视图放在正(主)视图的下面，长度与正(主)视图的长度一样，侧(左)视图放在正(主)视图的右面，高度与正(主)视图的高度一样，宽度与俯视图的宽度一样．即“长对正、高平齐、宽相等”．2．由三视图还原几何体的步骤一般先依据俯视图确定底面再利用正(主)视图与侧(左)视图确定几何体．二、几何体的表面积与体积空间几何体的表面积和体积计算是高考中常见的一个考点，解决这类问题，首先要熟练掌握各类空间几何体的表面积和体积计算公式，其次要掌握一定的技巧，如把不规则几何体分割成几个规则几何体的技巧，把一个空间几何体纳入一个更大的几何体中的补形技巧．三、多面体与球与球有关的组合体问题，一种是内切，一种是外接．解题时要认真分析图形，明确切点和接点的位置，确定有关元素间的数量关系，并作出合适的截面图．如球内切于正方体，切点为正方体各个面的中心，正方体的棱长等于球的直径．球外接于正方体，正方体的顶点均在球面上，正方体的体对角线长等于球的直径．球与旋转体的组合，通常作它们的轴截面解题，球与多面体的组合，通过多面体的一条侧棱和球心(或“切点”“接点”)作出截面图．【高考题型示例】题型一、三视图与直观图例1、(1)(2018·全国Ⅲ)中国古建筑借助榫卯将木构件连接起来．构件的凸出部分叫榫头，凹进部分叫卯眼，图中木构件右边的小长方体是榫头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是()答案A解析由题意可知带卯眼的木构件的直观图如图所示，由直观图可知其俯视图应选A.(2)[2018·全国卷Ⅰ]某圆柱的高为2，底面周长为16，其三视图如右图.圆柱表面上的点M在正视图上的对应点为A，圆柱表面上的点N在左视图上的对应点为B，则在此圆柱侧面上，从M到N的路径中，最短路径的长度为()A．217B．25C．3D．2【解析】先画出圆柱的直观图，根据题图的三视图可知点M，N的位置如图①所示．①②圆柱的侧面展开图及M，N的位置(N为OP的四等分点)如图②所示，连接MN，则图中MN即为M到N的最短路径．ON＝14×16＝4，OM＝2，∴|MN|＝OM2＋ON2＝22＋42＝25.故选B.【答案】B【方法技巧】1．由直观图确认三视图的方法根据空间几何体三视图的定义及画法规则和摆放规则确认．2．由三视图还原到直观图的思路(1)根据俯视图确定几何体的底面．(2)根据正(主)视图或侧(左)视图确定几何体的侧棱与侧面的特征，调整实线和虚线所对应的棱、面的位置．(3)确定几何体的直观图形状.【变式探究】某几何体的正(主)视图与俯视图如图所示，则其侧(左)视图可以为()答案B解析由俯视图与正(主)视图可知，该几何体可以是一个三棱柱挖去一个圆柱，因此其侧(左)视图为矩形内有一条虚线，虚线靠近矩形的左边部分，只有选项B符合题意，故选B.(2)如图，在正方体ABCD－A1B1C1D1中，E，F，G分别为棱CD，CC1，A1B1的中点，用过点E，F，G的平面截正方体，则位于截面以下部分的几何体的侧(左)视图为()答案C解析取AA1的中点H，连接GH，则GH为过点E，F，G的平面与正方体的面A1B1BA的交线．延长GH，交BA的延长线与点P，连接EP，交AD于点N，则NE为过点E，F，G的平面与正方体的面ABCD的交线．同理，延长EF，交D1C1的延长线于点Q，连接GQ，交B1C1于点M，则FM为过点E，F，G的平面与正方体的面BCC1B1的交线．所以过点E，F，G的平面截正方体所得的截面为图中的六边形EFMGHN.故可得位于截面以下部分的几何体的侧(左)视图为选项C所示．【感悟提升】空间几何体的三视图是从空间几何体的正面、左面、上面用平行投影的方法得到的三个平面投影图，因此在分析空间几何体的三视图问题时，先根据俯视图确定几何体的底面，然后根据正(主)视图或侧(左)视图确定几何体的侧棱与侧面的特征，调整实线和虚线所对应的棱、面的位置，再确定几何体的形状，即可得到结果．在还原空间几何体实际形状时，一般是以正(主)视图和俯视图为主，结合侧(左)视图进行综合考虑．【变式探...
