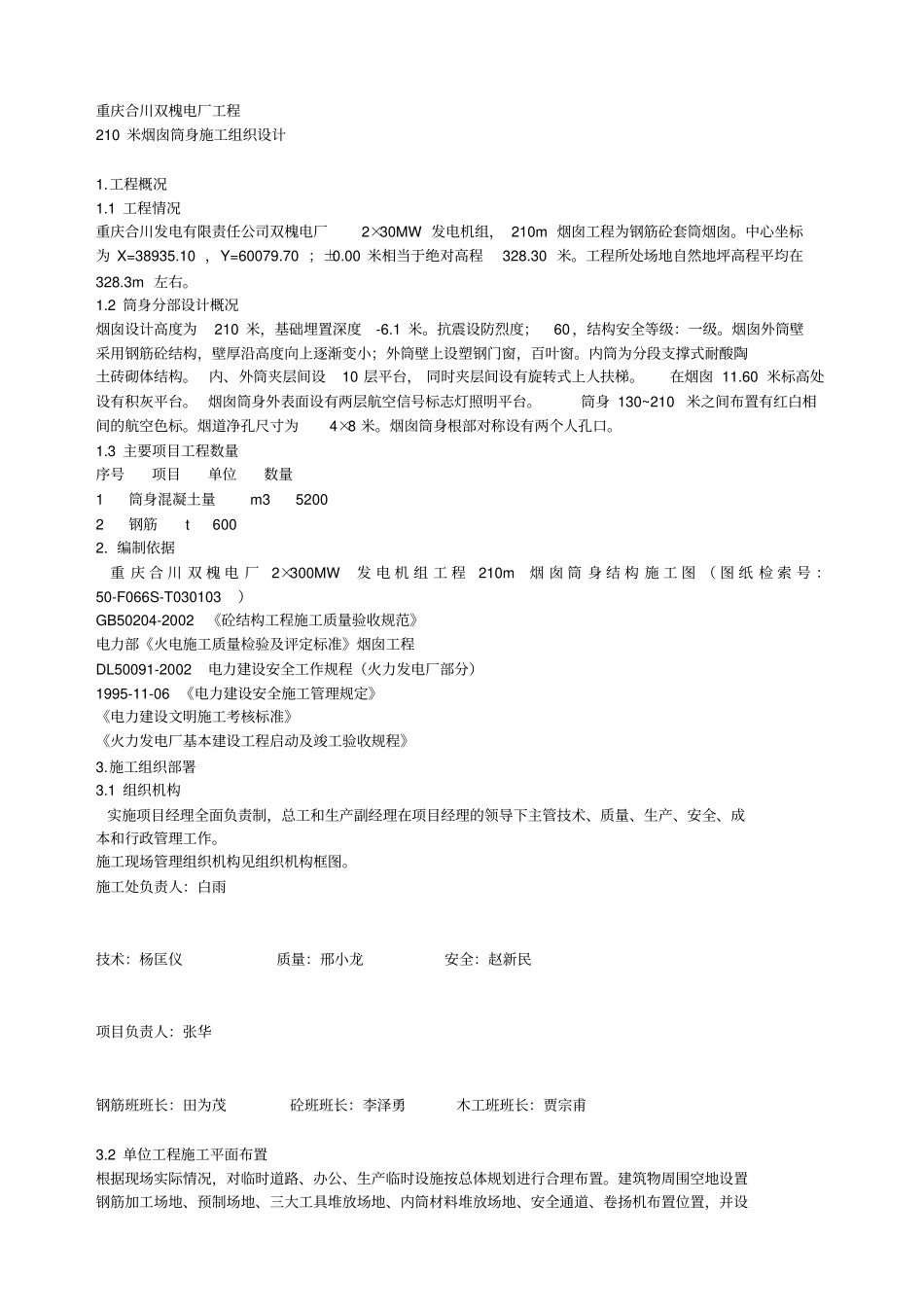

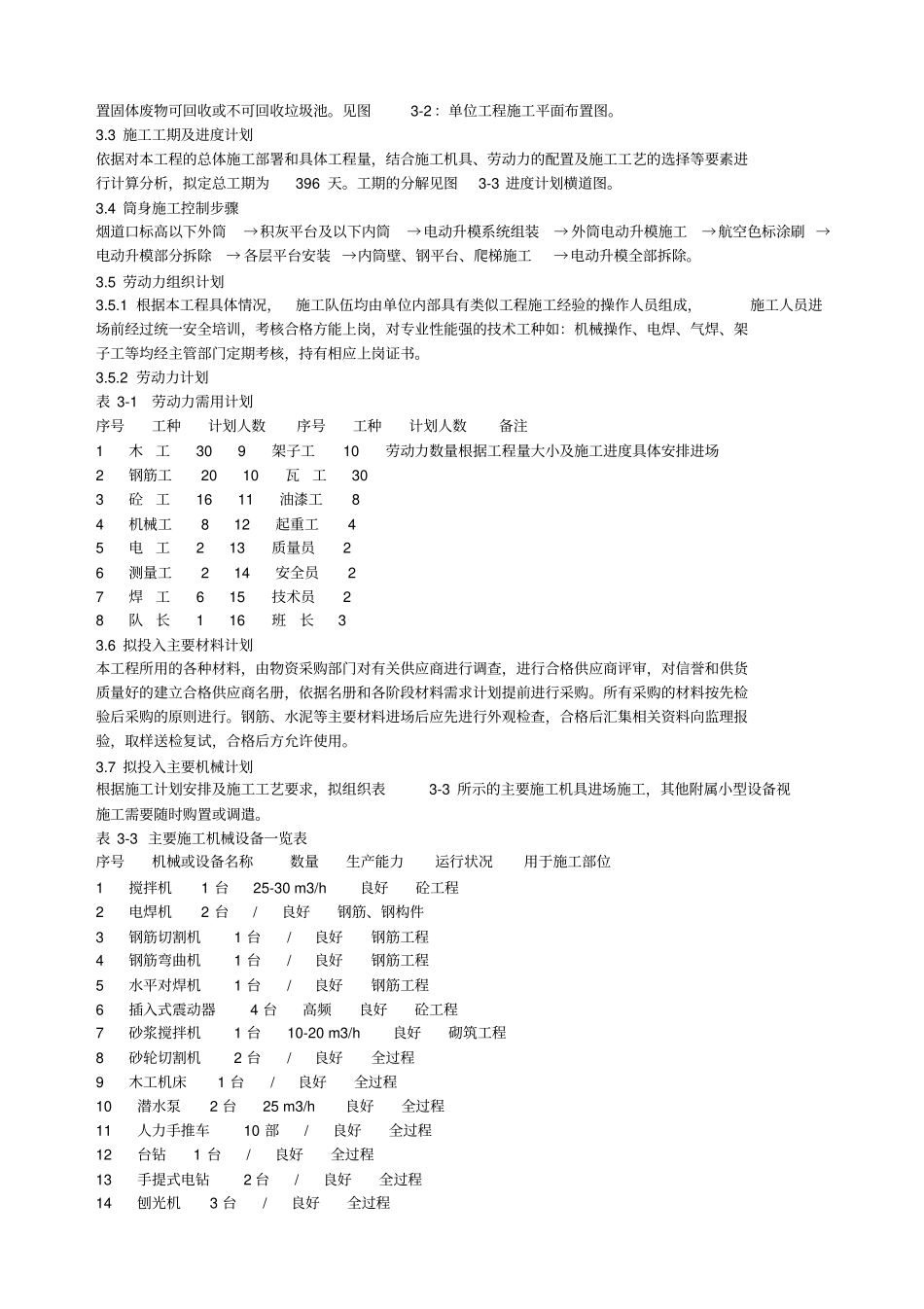

重庆合川双槐电厂工程210米烟囱筒身施工组织设计1.工程概况1.1工程情况重庆合川发电有限责任公司双槐电厂2×30MW发电机组，210m烟囱工程为钢筋砼套筒烟囱。中心坐标为X=38935.10，Y=60079.70；±0.00米相当于绝对高程328.30米。工程所处场地自然地坪高程平均在328.3m左右。1.2筒身分部设计概况烟囱设计高度为210米，基础埋置深度-6.1米。抗震设防烈度；60，结构安全等级：一级。烟囱外筒壁采用钢筋砼结构，壁厚沿高度向上逐渐变小；外筒壁上设塑钢门窗，百叶窗。内筒为分段支撑式耐酸陶土砖砌体结构。内、外筒夹层间设10层平台，同时夹层间设有旋转式上人扶梯。在烟囱11.60米标高处设有积灰平台。烟囱筒身外表面设有两层航空信号标志灯照明平台。筒身130~210米之间布置有红白相间的航空色标。烟道净孔尺寸为4×8米。烟囱筒身根部对称设有两个人孔口。1.3主要项目工程数量序号项目单位数量1筒身混凝土量m352002钢筋t6002.编制依据重庆合川双槐电厂2×300MW发电机组工程210m烟囱筒身结构施工图（图纸检索号：50-F066S-T030103）GB50204-2002《砼结构工程施工质量验收规范》电力部《火电施工质量检验及评定标准》烟囱工程DL50091-2002电力建设安全工作规程（火力发电厂部分）1995-11-06《电力建设安全施工管理规定》《电力建设文明施工考核标准》《火力发电厂基本建设工程启动及竣工验收规程》3.施工组织部署3.1组织机构实施项目经理全面负责制，总工和生产副经理在项目经理的领导下主管技术、质量、生产、安全、成本和行政管理工作。施工现场管理组织机构见组织机构框图。施工处负责人：白雨技术：杨匡仪质量：邢小龙安全：赵新民项目负责人：张华钢筋班班长：田为茂砼班班长：李泽勇木工班班长：贾宗甫3.2单位工程施工平面布置根据现场实际情况，对临时道路、办公、生产临时设施按总体规划进行合理布置。建筑物周围空地设置钢筋加工场地、预制场地、三大工具堆放场地、内筒材料堆放场地、安全通道、卷扬机布置位置，并设置固体废物可回收或不可回收垃圾池。见图3-2：单位工程施工平面布置图。3.3施工工期及进度计划依据对本工程的总体施工部署和具体工程量，结合施工机具、劳动力的配置及施工工艺的选择等要素进行计算分析，拟定总工期为396天。工期的分解见图3-3进度计划横道图。3.4筒身施工控制步骤烟道口标高以下外筒→积灰平台及以下内筒→电动升模系统组装→外筒电动升模施工→航空色标涂刷→电动升模部分拆除→各层平台安装→内筒壁、钢平台、爬梯施工→电动升模全部拆除。3.5劳动力组织计划3.5.1根据本工程具体情况，施工队伍均由单位内部具有类似工程施工经验的操作人员组成，施工人员进场前经过统一安全培训，考核合格方能上岗，对专业性能强的技术工种如：机械操作、电焊、气焊、架子工等均经主管部门定期考核，持有相应上岗证书。3.5.2劳动力计划表3-1劳动力需用计划序号工种计划人数序号工种计划人数备注1木工309架子工10劳动力数量根据工程量大小及施工进度具体安排进场2钢筋工2010瓦工303砼工1611油漆工84机械工812起重工45电工213质量员26测量工214安全员27焊工615技术员28队长116班长33.6拟投入主要材料计划本工程所用的各种材料，由物资采购部门对有关供应商进行调查，进行合格供应商评审，对信誉和供货质量好的建立合格供应商名册，依据名册和各阶段材料需求计划提前进行采购。所有采购的材料按先检验后采购的原则进行。钢筋、水泥等主要材料进场后应先进行外观检查，合格后汇集相关资料向监理报验，取样送检复试，合格后方允许使用。3.7拟投入主要机械计划根据施工计划安排及施工工艺要求，拟组织表3-3所示的主要施工机具进场施工，其他附属小型设备视施工需要随时购置或调遣。表3-3主要施工机械设备一览表序号机械或设备名称数量生产能力运行状况用于施工部位1搅拌机1台25-30m3/h良好砼工程2电焊机2台/良好钢筋、钢构件3钢筋切割机1台/良好钢筋工程4钢筋弯曲机1台/良好钢筋工程5水平对焊机1台/良好钢筋工程6插入式震动器4台高频良好砼工程7砂浆搅拌机1台10-20m3/h良好砌筑工程8砂轮切割机2台/良好全过程9木工机床1台/良好全过程10潜水泵2台25m3/h良好全过程11人...
