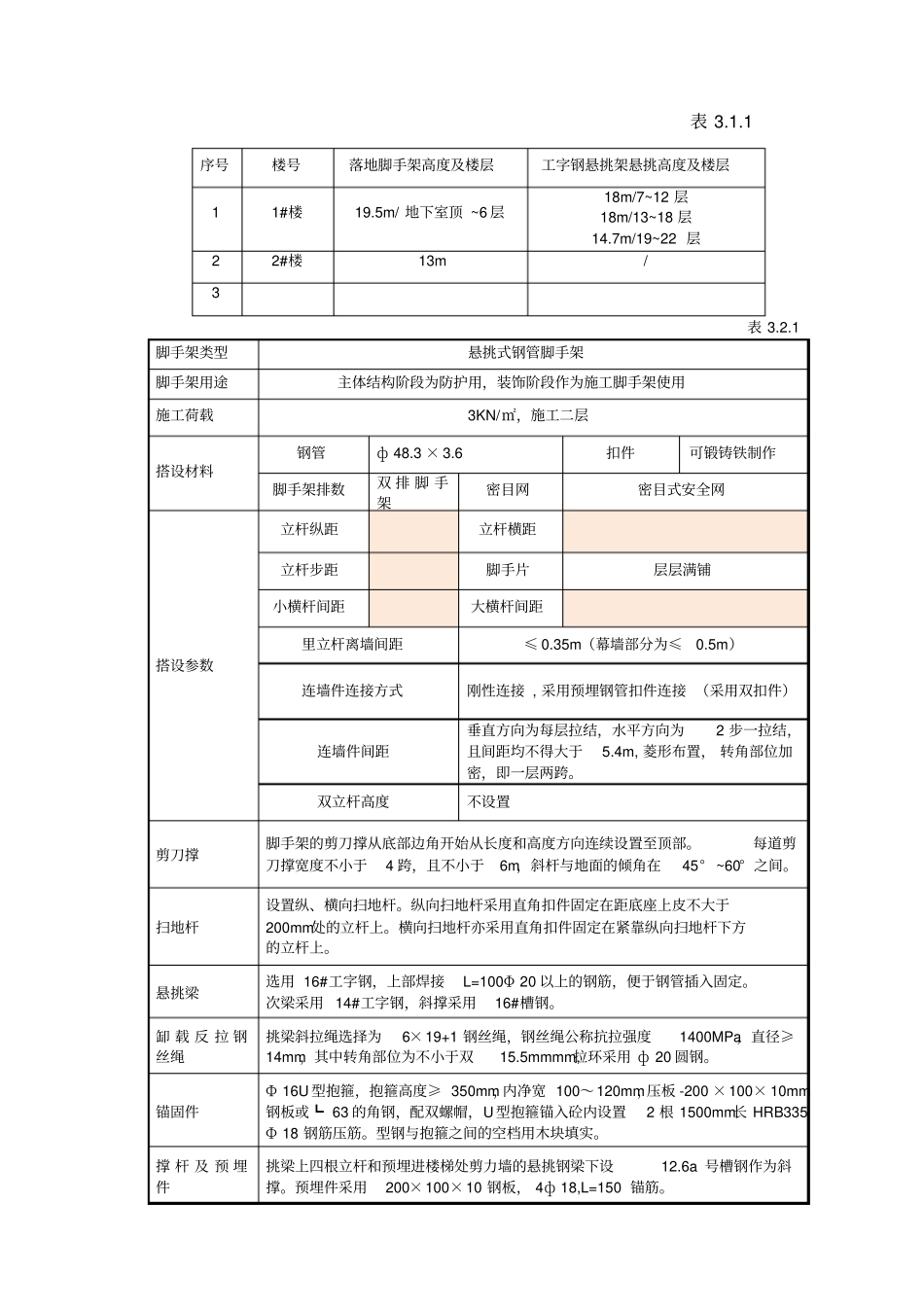

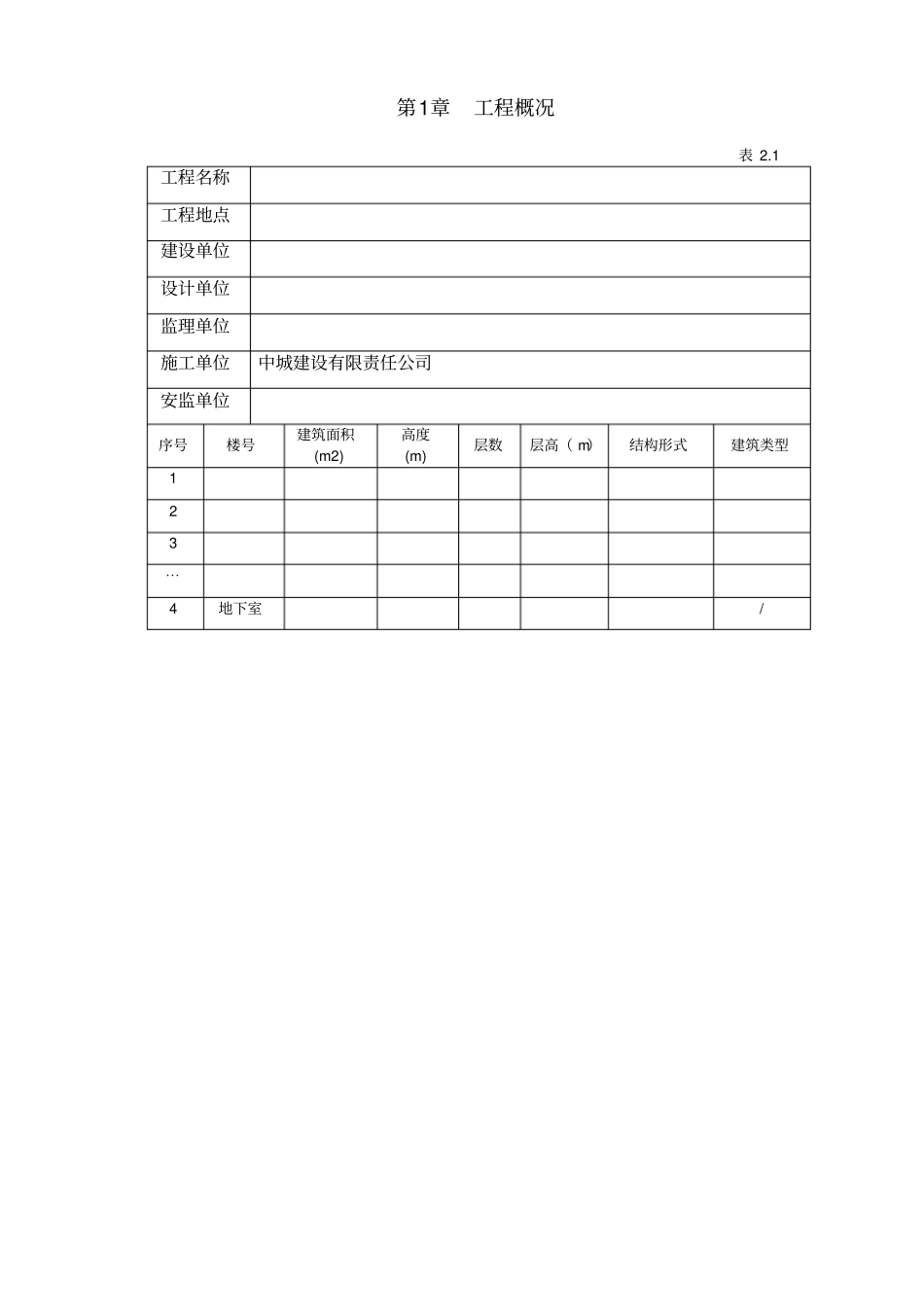

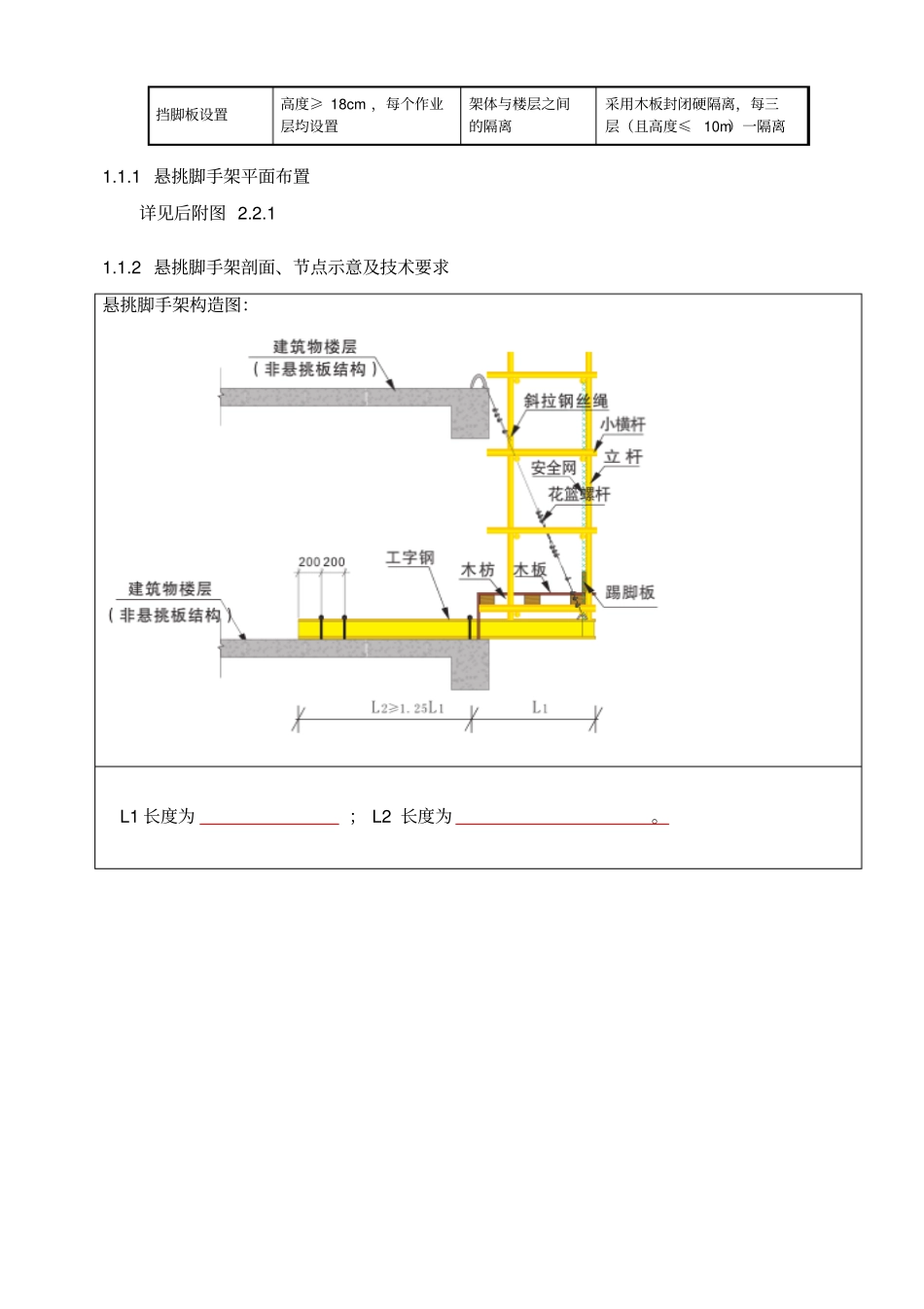

第1章工程概况表2.1工程名称工程地点建设单位设计单位监理单位施工单位中城建设有限责任公司安监单位序号楼号建筑面积(m2)高度(m)层数层高（m）结构形式建筑类型123⋯4地下室/表3.1.1序号楼号落地脚手架高度及楼层工字钢悬挑架悬挑高度及楼层11#楼19.5m/地下室顶~6层18m/7~12层18m/13~18层14.7m/19~22层22#楼13m/3表3.2.1脚手架类型悬挑式钢管脚手架脚手架用途主体结构阶段为防护用，装饰阶段作为施工脚手架使用施工荷载3KN/㎡，施工二层搭设材料钢管ф48.3×3.6扣件可锻铸铁制作脚手架排数双排脚手架密目网密目式安全网搭设参数立杆纵距立杆横距立杆步距脚手片层层满铺小横杆间距大横杆间距里立杆离墙间距≤0.35m（幕墙部分为≤0.5m）连墙件连接方式刚性连接,采用预埋钢管扣件连接（采用双扣件）连墙件间距垂直方向为每层拉结，水平方向为2步一拉结，且间距均不得大于5.4m,菱形布置，转角部位加密，即一层两跨。双立杆高度不设置剪刀撑脚手架的剪刀撑从底部边角开始从长度和高度方向连续设置至顶部。每道剪刀撑宽度不小于4跨，且不小于6m，斜杆与地面的倾角在45°~60°之间。扫地杆设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。悬挑梁选用16#工字钢，上部焊接L=100Φ20以上的钢筋，便于钢管插入固定。次梁采用14#工字钢，斜撑采用16#槽钢。缷载反拉钢丝绳挑梁斜拉绳选择为6×19+1钢丝绳，钢丝绳公称抗拉强度1400MPa，直径≥14mm，其中转角部位为不小于双15.5mmmm,拉环采用ф20圆钢。锚固件Ф16U型抱箍，抱箍高度≥350mm，内净宽100～120mm，压板-200×100×10mm钢板或┗63的角钢，配双螺帽，U型抱箍锚入砼内设置2根1500mm长HRB335Ф18钢筋压筋。型钢与抱箍之间的空档用木块填实。撑杆及预埋件挑梁上四根立杆和预埋进楼梯处剪力墙的悬挑钢梁下设12.6a号槽钢作为斜撑。预埋件采用200×100×10钢板，4ф18,L=150锚筋。挡脚板设置高度≥18cm，每个作业层均设置架体与楼层之间的隔离采用木板封闭硬隔离，每三层（且高度≤10m）一隔离1.1.1悬挑脚手架平面布置详见后附图2.2.11.1.2悬挑脚手架剖面、节点示意及技术要求悬挑脚手架构造图：L1长度为；L2长度为。第2章悬挑脚手架施工计划一、工期计划表4.1楼号搭设时间拆除时间年月~年月年月~年月年月~年月年月~年月年月~年月年月~年月⋯⋯说明1、脚手架的搭设及拆除时间需与总进度计划及月度进度计划的时间安排吻合，并结合施工现场的实际情况进行安排。2、脚手架搭设必须做好相应的准备工作，包括搭设范围的清理、方案的审批完成并进行了逐级的技术交底；作业人员到位并接受专项安全技术交底；材料已进场等等。3、脚手架拆除须做好充分的准备工作，包括拆除前的架体检查、人员的安全技术交底、拆除材料的堆放及出场安排等等。二、劳动力安排计划表4.2序号工种人数备注序号工种人数备注1架子工搭设架子3焊工2普工清理；材料运输4刷漆工刷油漆三、材料安排计划表4.3需求月份脚手架材料计划用量钢管（吨）扣件（只）密目安全网（张）脚手板（片）油漆（公斤）⋯⋯说明：根据施工总进度计划和月度进度计划提前至少10天做好材料的进场准备工作，包括所需用材料的联系准备、相关人员的安排、材料堆放场地的准备等。材料需提前至少3天进场。二、应急领导小组及其职责1、应急领导小组表8.2.1成员名单联系方式组长电话副组长成员四、应急通信联络表8.4.1项目负责人电话安全员技术负责人医疗救护中心120匪警110火警119救护医院/通信联系方式应在施工现场和营地的显要位置张贴，以便紧急情况下使用。五、应急救援路线图8.5.1本图为救护医院的路线图的样板一、非标准层悬挑型钢平面布置图二、标准层悬挑型钢平面布置图三、悬挑脚手架的外立面示意图（选择其中相对复杂的一个面）四、悬挑型钢脚手架特殊部位的平、剖面图【悬挑较长部位（悬挑阳台、悬挑板等等部位）】五、悬挑型钢脚手架拉结平面布置图附图1：非标准层悬挑型钢平面布置图阳台范围加固处理附图2：悬挑脚手架平面布置图（标准层示例）附图3：悬挑脚手架的外立面示意图附图4：悬挑型钢脚...
