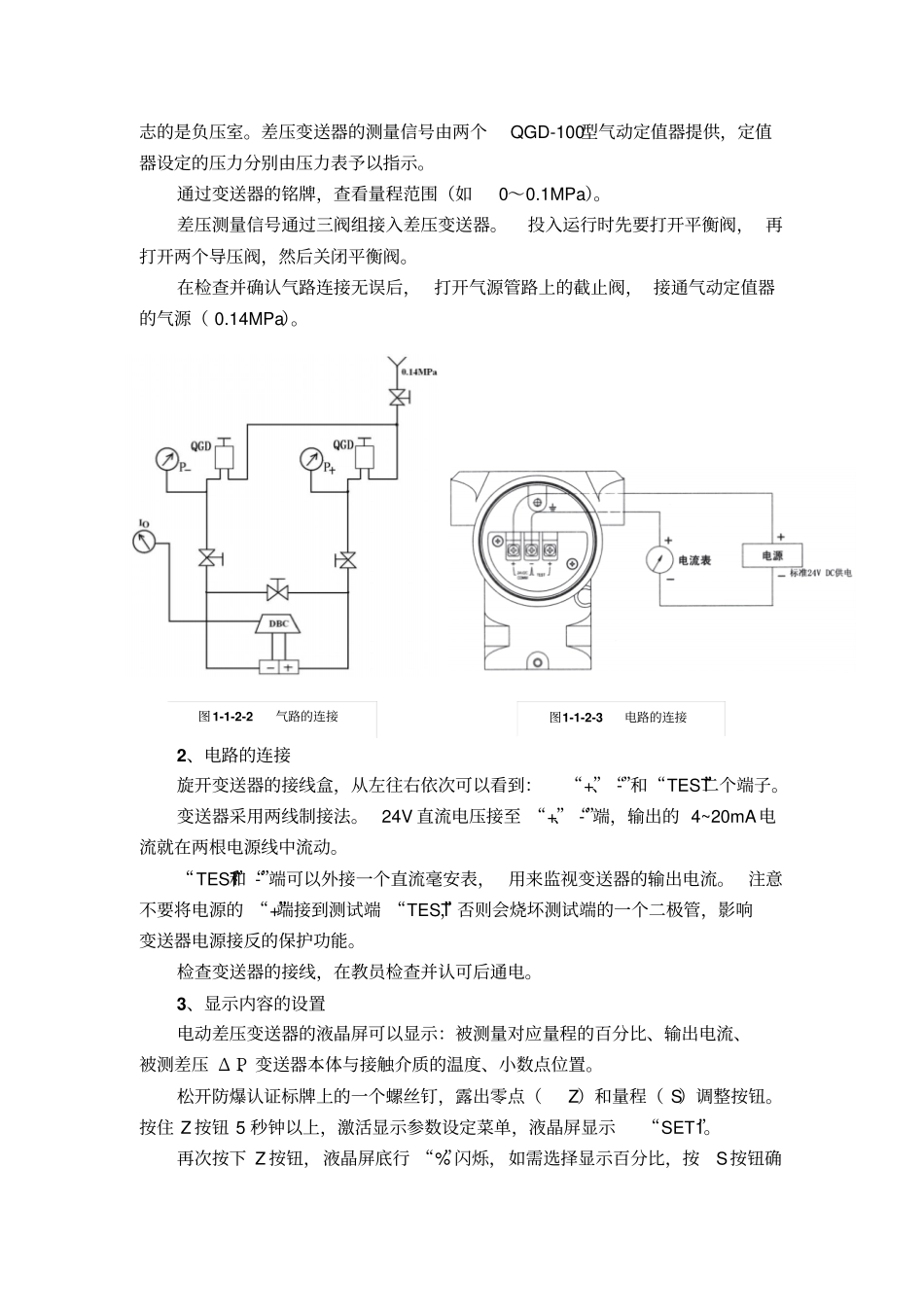

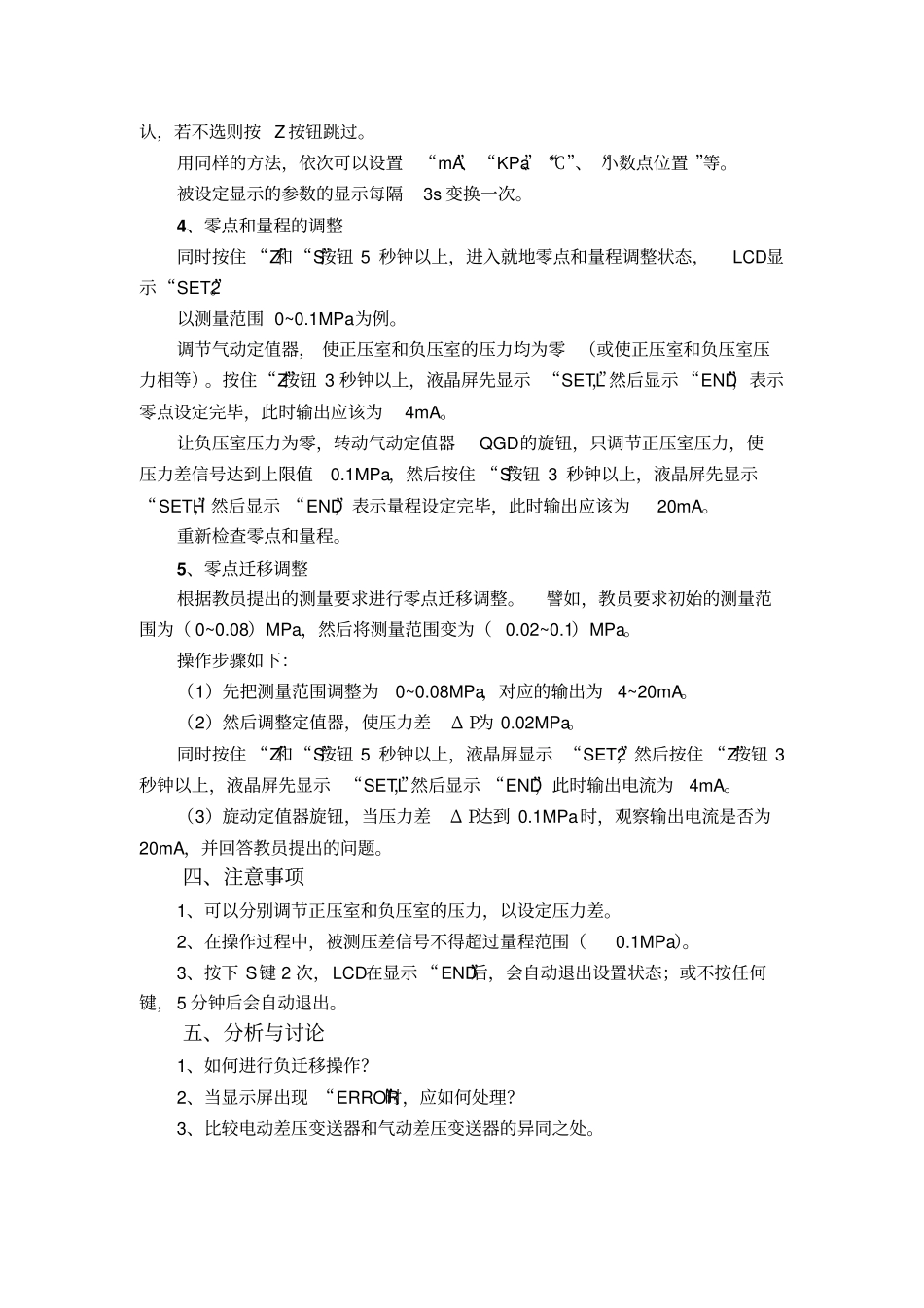

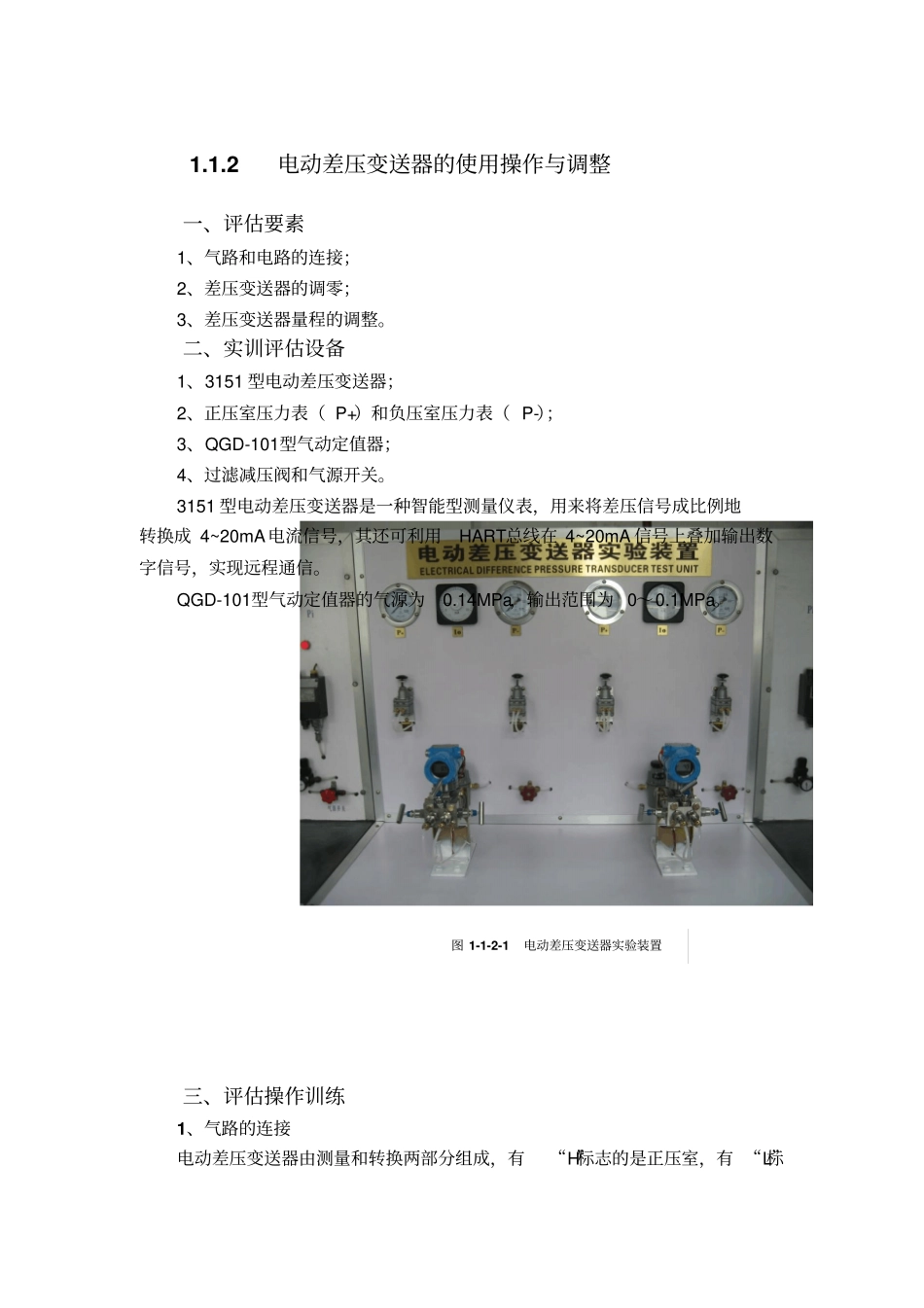

1.1.2电动差压变送器的使用操作与调整一、评估要素1、气路和电路的连接;2、差压变送器的调零;3、差压变送器量程的调整。二、实训评估设备1、3151型电动差压变送器;2、正压室压力表(P+)和负压室压力表(P-);3、QGD-101型气动定值器;4、过滤减压阀和气源开关。3151型电动差压变送器是一种智能型测量仪表,用来将差压信号成比例地转换成4~20mA电流信号,其还可利用HART总线在4~20mA信号上叠加输出数字信号,实现远程通信。QGD-101型气动定值器的气源为0.14MPa,输出范围为0~0.1MPa。三、评估操作训练1、气路的连接电动差压变送器由测量和转换两部分组成,有“H”标志的是正压室,有“L”标图1-1-2-1电动差压变送器实验装置志的是负压室。差压变送器的测量信号由两个QGD-100型气动定值器提供,定值器设定的压力分别由压力表予以指示。通过变送器的铭牌,查看量程范围(如0~0.1MPa)。差压测量信号通过三阀组接入差压变送器。投入运行时先要打开平衡阀,再打开两个导压阀,然后关闭平衡阀。在检查并确认气路连接无误后,打开气源管路上的截止阀,接通气动定值器的气源(0.14MPa)。2、电路的连接旋开变送器的接线盒,从左往右依次可以看到:“+”、“-”和“TEST”二个端子。变送器采用两线制接法。24V直流电压接至“+”、“-”端,输出的4~20mA电流就在两根电源线中流动。“TEST”和“-”端可以外接一个直流毫安表,用来监视变送器的输出电流。注意不要将电源的“+”端接到测试端“TEST”,否则会烧坏测试端的一个二极管,影响变送器电源接反的保护功能。检查变送器的接线,在教员检查并认可后通电。3、显示内容的设置电动差压变送器的液晶屏可以显示:被测量对应量程的百分比、输出电流、被测差压ΔP、变送器本体与接触介质的温度、小数点位置。松开防爆认证标牌上的一个螺丝钉,露出零点(Z)和量程(S)调整按钮。按住Z按钮5秒钟以上,激活显示参数设定菜单,液晶屏显示“SET1”。再次按下Z按钮,液晶屏底行“%”闪烁,如需选择显示百分比,按S按钮确图1-1-2-2气路的连接图1-1-2-3电路的连接认,若不选则按Z按钮跳过。用同样的方法,依次可以设置“mA”、“KPa”、“℃”、“小数点位置”等。被设定显示的参数的显示每隔3s变换一次。4、零点和量程的调整同时按住“Z”和“S”按钮5秒钟以上,进入就地零点和量程调整状态,LCD显示“SET2”。以测量范围0~0.1MPa为例。调节气动定值器,使正压室和负压室的压力均为零(或使正压室和负压室压力相等)。按住“Z”按钮3秒钟以上,液晶屏先显示“SETL”,然后显示“END”,表示零点设定完毕,此时输出应该为4mA。让负压室压力为零,转动气动定值器QGD的旋钮,只调节正压室压力,使压力差信号达到上限值0.1MPa,然后按住“S”按钮3秒钟以上,液晶屏先显示“SETH”,然后显示“END”,表示量程设定完毕,此时输出应该为20mA。重新检查零点和量程。5、零点迁移调整根据教员提出的测量要求进行零点迁移调整。譬如,教员要求初始的测量范围为(0~0.08)MPa,然后将测量范围变为(0.02~0.1)MPa。操作步骤如下:(1)先把测量范围调整为0~0.08MPa,对应的输出为4~20mA。(2)然后调整定值器,使压力差ΔP为0.02MPa。同时按住“Z”和“S”按钮5秒钟以上,液晶屏显示“SET2”,然后按住“Z”按钮3秒钟以上,液晶屏先显示“SETL”,然后显示“END”,此时输出电流为4mA。(3)旋动定值器旋钮,当压力差ΔP达到0.1MPa时,观察输出电流是否为20mA,并回答教员提出的问题。四、注意事项1、可以分别调节正压室和负压室的压力,以设定压力差。2、在操作过程中,被测压差信号不得超过量程范围(0.1MPa)。3、按下S键2次,LCD在显示“END”后,会自动退出设置状态;或不按任何键,5分钟后会自动退出。五、分析与讨论1、如何进行负迁移操作?2、当显示屏出现“ERROR”时,应如何处理?3、比较电动差压变送器和气动差压变送器的异同之处。
