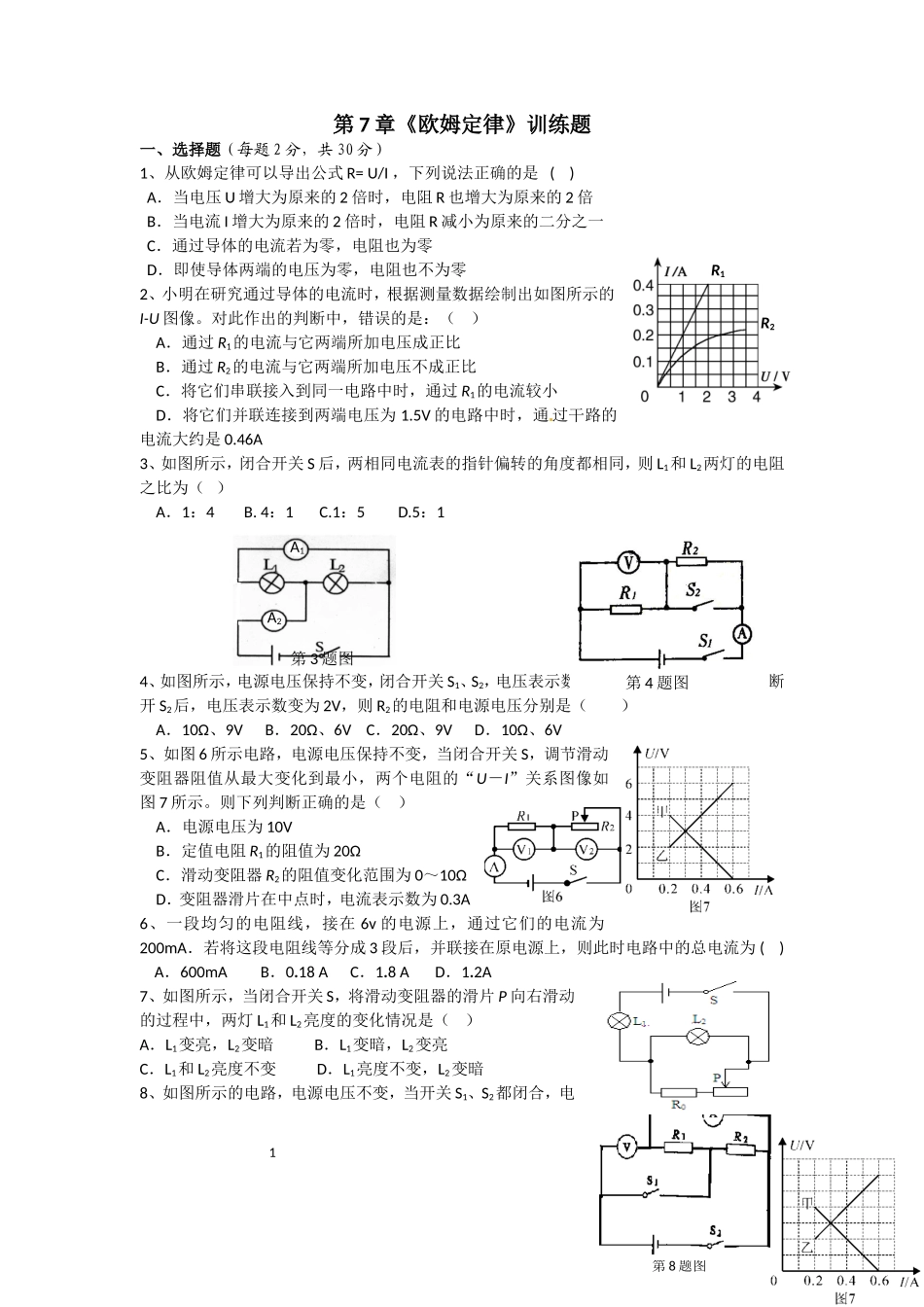

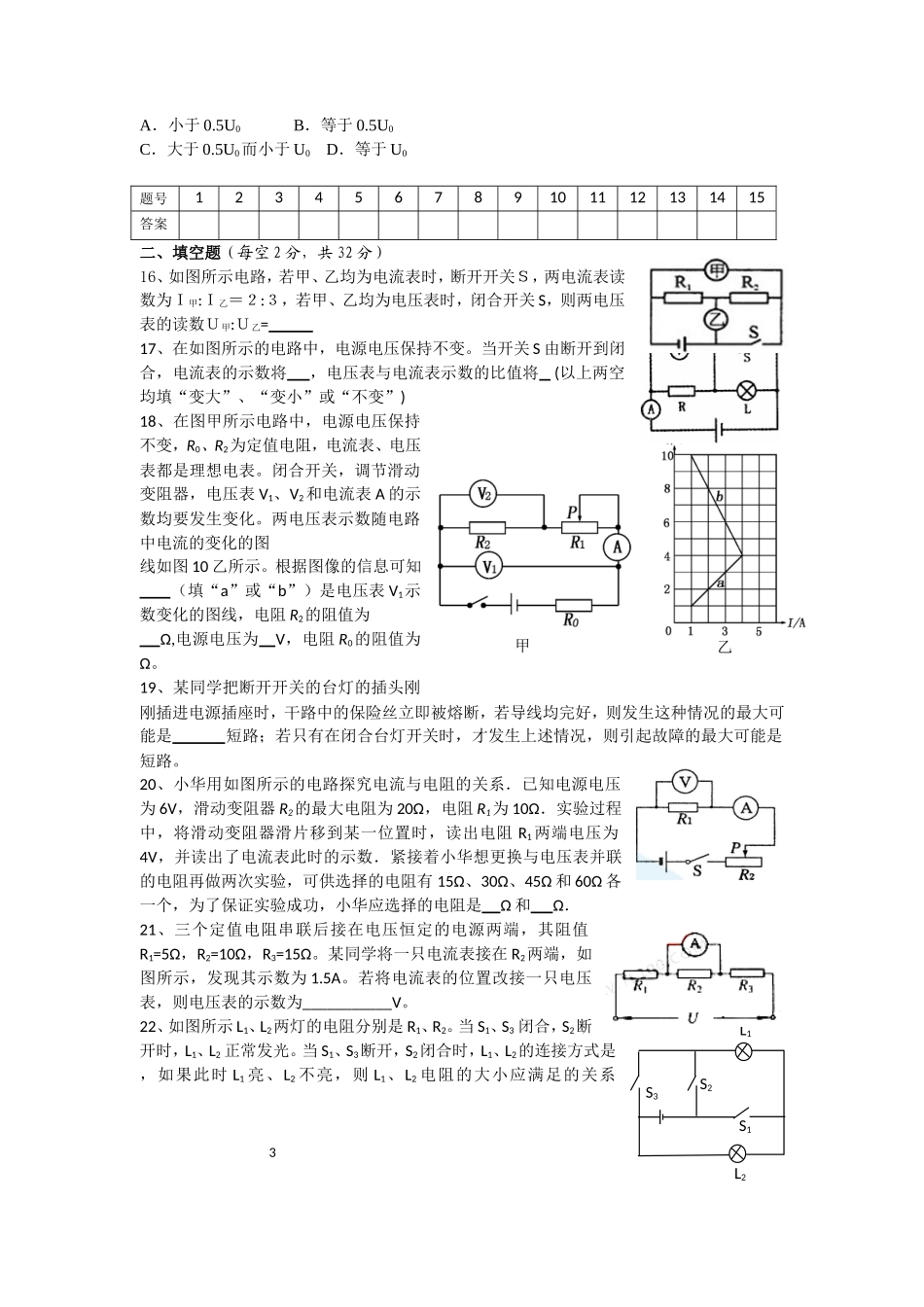

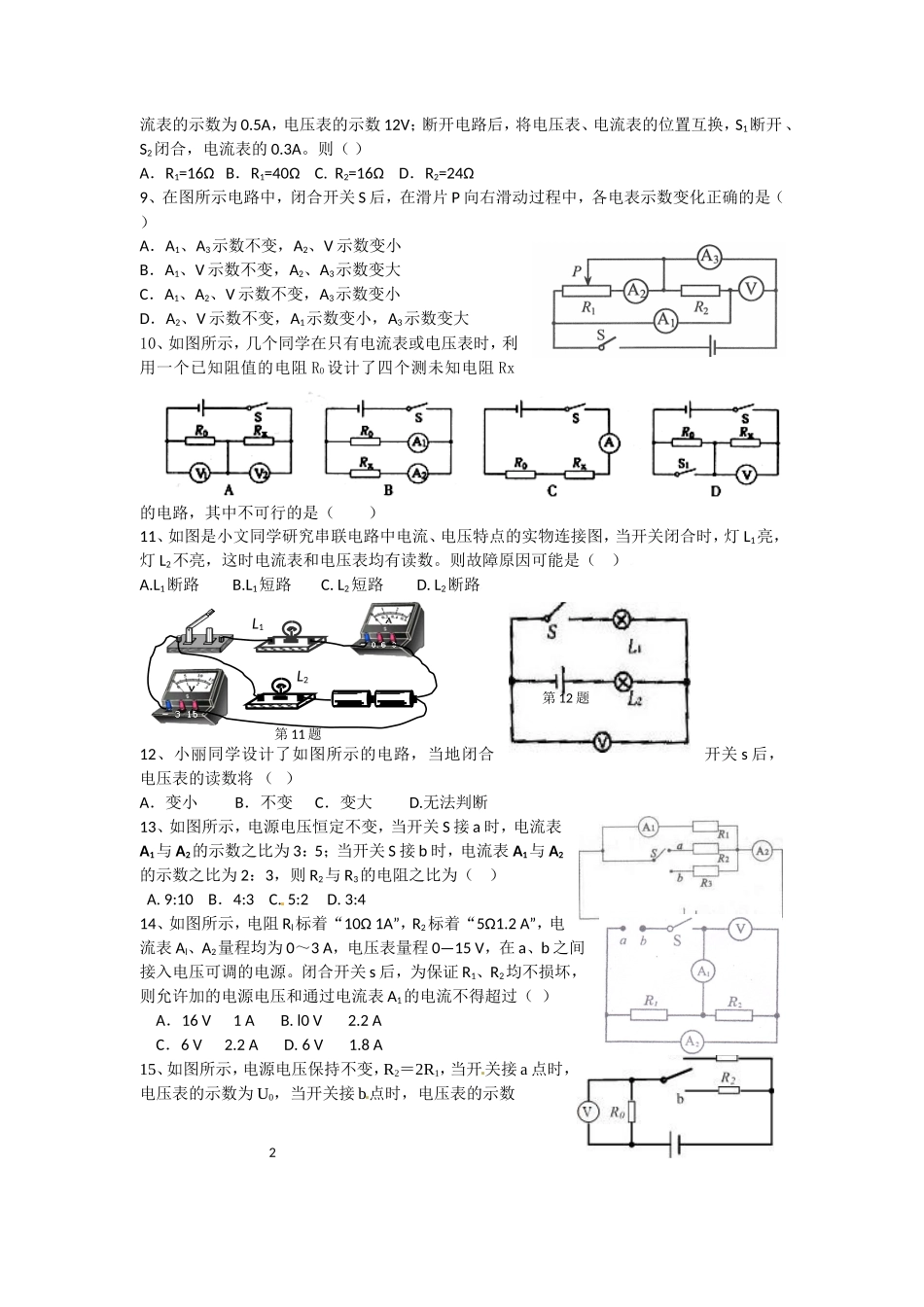

R1R2第7章《欧姆定律》训练题一、选择题（每题2分，共30分）1、从欧姆定律可以导出公式R=U/I，下列说法正确的是()A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．通过导体的电流若为零，电阻也为零D．即使导体两端的电压为零，电阻也不为零2、小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图像。对此作出的判断中，错误的是：（）A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A3、如图所示，闭合开关S后，两相同电流表的指针偏转的角度都相同，则L1和L2两灯的电阻之比为（）A．1：4B.4：1C.1：5D.5：14、如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（）A．10Ω、9VB．20Ω、6VC．20Ω、9VD．10Ω、6V5、如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图7所示。则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A6、一段均匀的电阻线，接在6v的电源上，通过它们的电流为200mA．若将这段电阻线等分成3段后，并联接在原电源上，则此时电路中的总电流为()A．600mAB．0.18AC．1.8AD．1.2A7、如图所示，当闭合开关S，将滑动变阻器的滑片P向右滑动的过程中，两灯L1和L2亮度的变化情况是（）A．L1变亮，L2变暗B．L1变暗，L2变亮C．L1和L2亮度不变D．L1亮度不变，L2变暗8、如图所示的电路，电源电压不变，当开关S1、S2都闭合，电1第8题图A1A2第4题图第3题图流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A。则（）A．R1=16ΩB．R1=40ΩC.R2=16ΩD．R2=24Ω9、在图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（）A．A1、A3示数不变，A2、V示数变小B．A1、V示数不变，A2、A3示数变大C．A1、A2、V示数不变，A3示数变小D．A2、V示数不变，A1示数变小，A3示数变大10、如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（）11、如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是（）A.L1断路B.L1短路C.L2短路D.L2断路12、小丽同学设计了如图所示的电路，当地闭合开关s后，电压表的读数将（）A．变小B．不变C．变大D.无法判断13、如图所示，电源电压恒定不变，当开关S接a时，电流表A1与A2的示数之比为3：5；当开关S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A.9:10B．4:3C.5:2D.3:414、如图所示，电阻Rl标着“10Ω1A”，R2标着“5Ω1.2A”，电流表Al、A2量程均为0～3A，电压表量程0—15V，在a、b之间接入电压可调的电源。闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（）A．16V1AB.l0V2.2AC．6V2.2AD.6V1.8A15、如图所示，电源电压保持不变，R2＝2R1，当开关接a点时，电压表的示数为U0，当开关接b点时，电压表的示数2第11题L1L2第12题甲乙S3S2S1L1L2A．小于0.5U0B．等于0.5U0C．大于0.5U0而小于U0D．等于U0题号123456789101112131415答案二、填空题（每空2分，共32分）16、如图所示电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ甲:Ｉ乙＝２:３，若甲、乙均为电压表时，闭合开关S，则两电压表的读数Ｕ甲:Ｕ乙=17、在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合，电流表的示数将，电压表与电流表示数的比值将(以上两空均填“变大”、“变小”或“不变”)18、在图甲所示电路中，电源电压保持不变，R0、R2为定值电阻，电流表、电压表都是理想...
