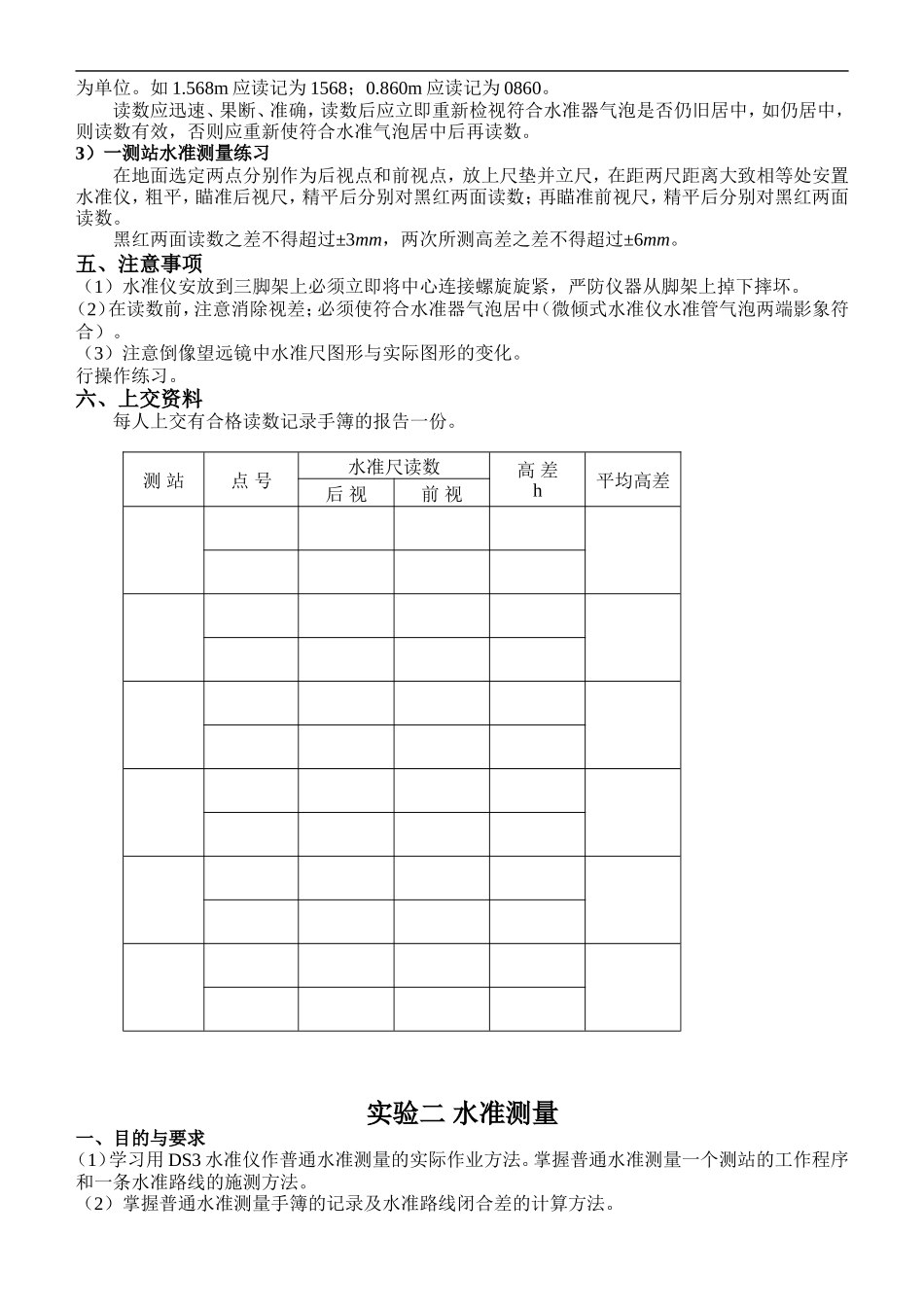

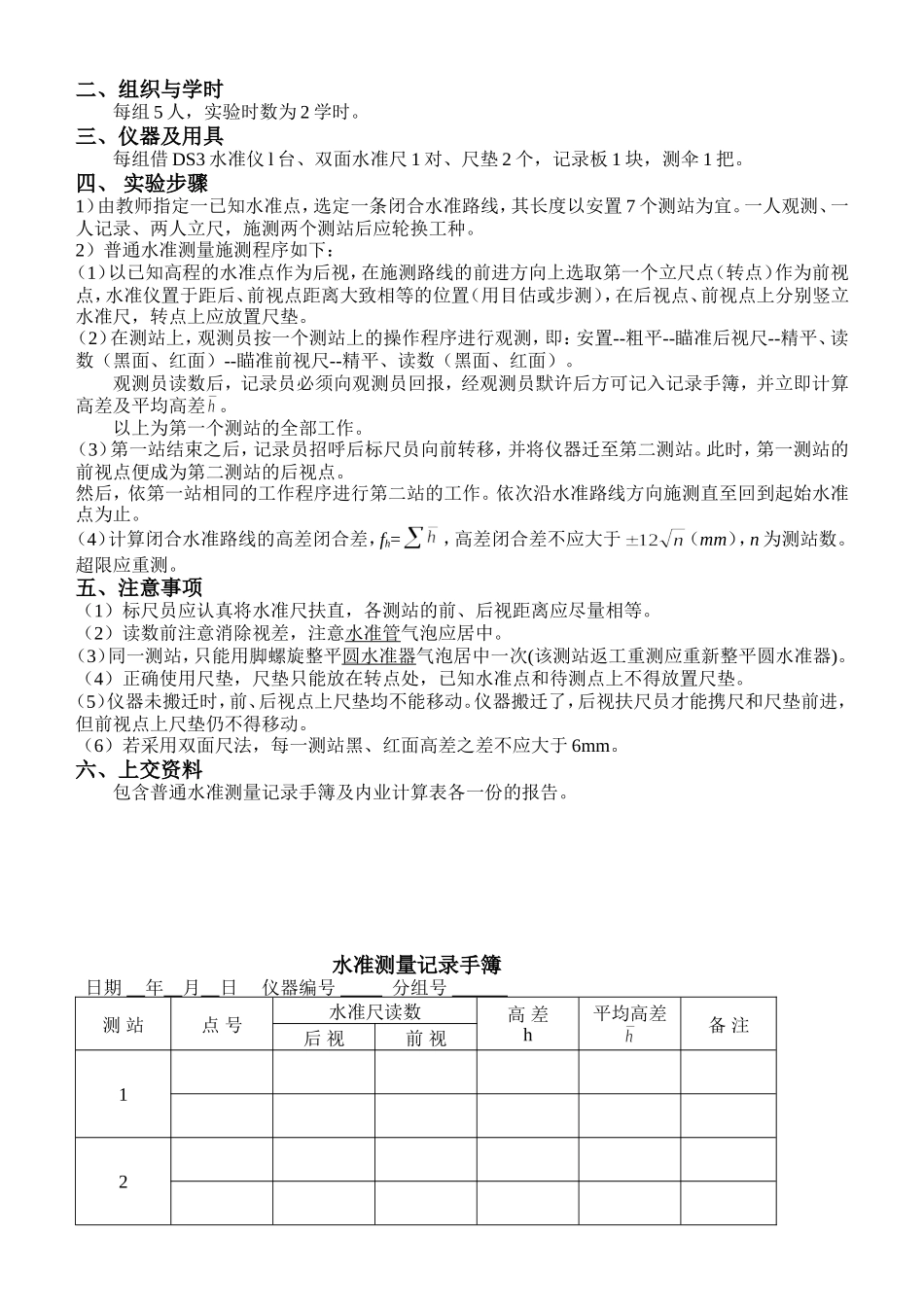

实验一水准仪的认识及使用一、目的与要求（1）认识DS3微倾式水准仪的基本构造，各操作部件的名称和作用，并熟悉使用方法。（2）掌握DS3水准仪的安置、瞄准和读数方法。（3）练习普通水准测量一测站的测量、记录和计算。二、组织与学时每组4人，实验时数为2学时。三、仪器及用具每组借DS3微倾式水准仪l台、水准尺1对、尺垫2个，记录板1块，测伞1把。四、实验步骤1）认识DS3微倾式水准仪了解各操作部件的名称和作用，并熟悉使用方法。1、望远镜物镜；2、水准管；3、簧片；4、支架；5、测微螺旋；6、基座；7、脚螺旋；8、圆水准器；9、望远镜目镜；10、物镜调焦螺旋；11、符合气泡观察窗；12、制动螺旋；13、微动螺旋；14、缺口；15、准星2）水准仪的使用水谁仪在一个测站上的操作顺序为：安置仪器--粗略整平--瞄准水淮尺--精确置平、读数。（1）安置仪器在测站上打开三脚架，按观测者的身高调节三脚架腿的高度，使三脚架架头大致水平，如果地面比较松软则应将三脚架的三个脚尖踩实，使脚架稳定。然后将水准仪从箱中取出平稳地安放在三脚架头上，一手握住仪器，一手立即用连接螺旋将仪器固连在三脚架头上。（2）粗平粗平即初步地整平仪器，通过调节三个脚螺旋使圆水准器气泡居中，从而使仪器的竖轴大致铅垂。在整平的过程中，气泡移动的方向与左手大拇指转动脚螺旋时的移动方向一致。如果地面较坚实，可先练习固定三脚架两条腿，移动第三条腿使圆水准器气泡大致居中，然后再调节脚螺旋使圆水准器气泡居中。（3）瞄准水准尺①目镜调焦将望远镜对着明亮的背景(如天空或白色明亮物体)，转动目镜调焦螺旋，使望远镜内的十字丝像十分清晰。②初步瞄准松开制动螺旋，转动望远镜，用望远镜筒上方的照门和准星瞄准水准尺，大致进行物镜调焦使在望远镜内看到水准尺像，此时立即拧紧制动螺旋；③物镜调焦和精确瞄准转动物镜调焦螺旋进行仔细调焦，使水准尺的分划像十分清晰，并注意消除视差。再转动水平微动螺旋，使十字丝的竖丝对准水准尺或靠近水准尺的一侧。（4）精平转动微倾螺旋，从气泡观察窗内看到符合水准器气泡两端影象严密吻合(气泡居中)，此时视线即为水平视线。注意微倾螺旋转动方向与符合水准器气泡左侧影象移动的规律。（5）读数仪器精平后，应立即用十字丝的中丝在水准尺上读数。观测者应先估读水准尺上毫米数(小于一格的估值)，然后再将全部读数报出，一般应读出四位数，即米、分米、厘米及毫米数，且以毫米为单位。如1.568m应读记为1568；0.860m应读记为0860。读数应迅速、果断、准确，读数后应立即重新检视符合水准器气泡是否仍旧居中，如仍居中，则读数有效，否则应重新使符合水准气泡居中后再读数。3）一测站水准测量练习在地面选定两点分别作为后视点和前视点，放上尺垫并立尺，在距两尺距离大致相等处安置水准仪，粗平，瞄准后视尺，精平后分别对黑红两面读数；再瞄准前视尺，精平后分别对黑红两面读数。黑红两面读数之差不得超过±3mm，两次所测高差之差不得超过±6mm。五、注意事项（1）水准仪安放到三脚架上必须立即将中心连接螺旋旋紧，严防仪器从脚架上掉下摔坏。（2）在读数前，注意消除视差；必须使符合水准器气泡居中（微倾式水准仪水准管气泡两端影象符合）。（3）注意倒像望远镜中水准尺图形与实际图形的变化。行操作练习。六、上交资料每人上交有合格读数记录手簿的报告一份。测站点号水准尺读数高差h平均高差后视前视实验二水准测量一、目的与要求（1）学习用DS3水准仪作普通水准测量的实际作业方法。掌握普通水准测量一个测站的工作程序和一条水准路线的施测方法。（2）掌握普通水准测量手簿的记录及水准路线闭合差的计算方法。二、组织与学时每组5人，实验时数为2学时。三、仪器及用具每组借DS3水准仪l台、双面水准尺1对、尺垫2个，记录板1块，测伞1把。四、实验步骤1）由教师指定一已知水准点，选定一条闭合水准路线，其长度以安置7个测站为宜。一人观测、一人记录、两人立尺，施测两个测站后应轮换工种。2）普通水准测量施测程序如下：（1）以已知高程的水准点作为后视，在施测路线的前进方向上选取第一个立尺点（转点）作为前视点，水准仪置于距后、前视...
