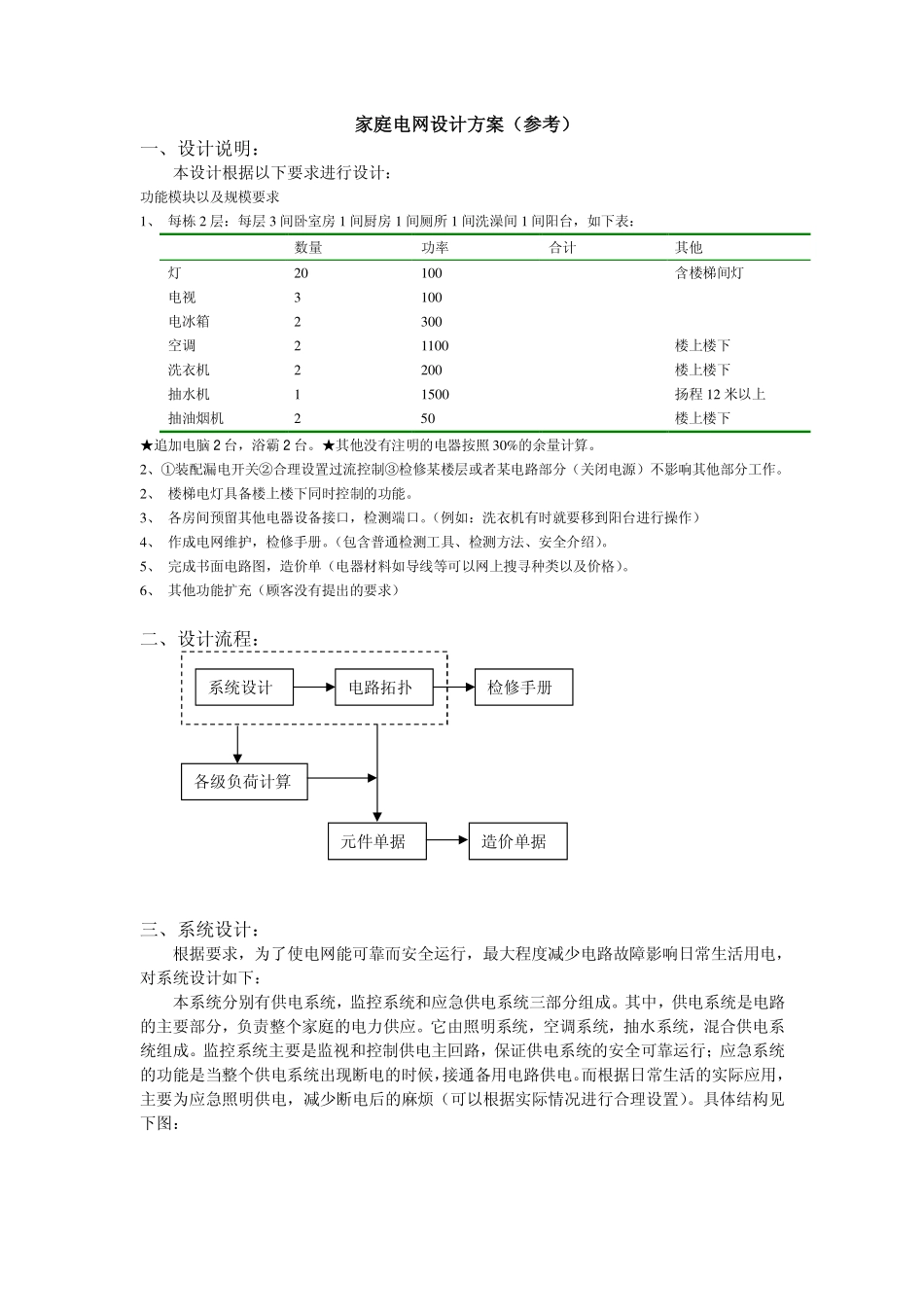

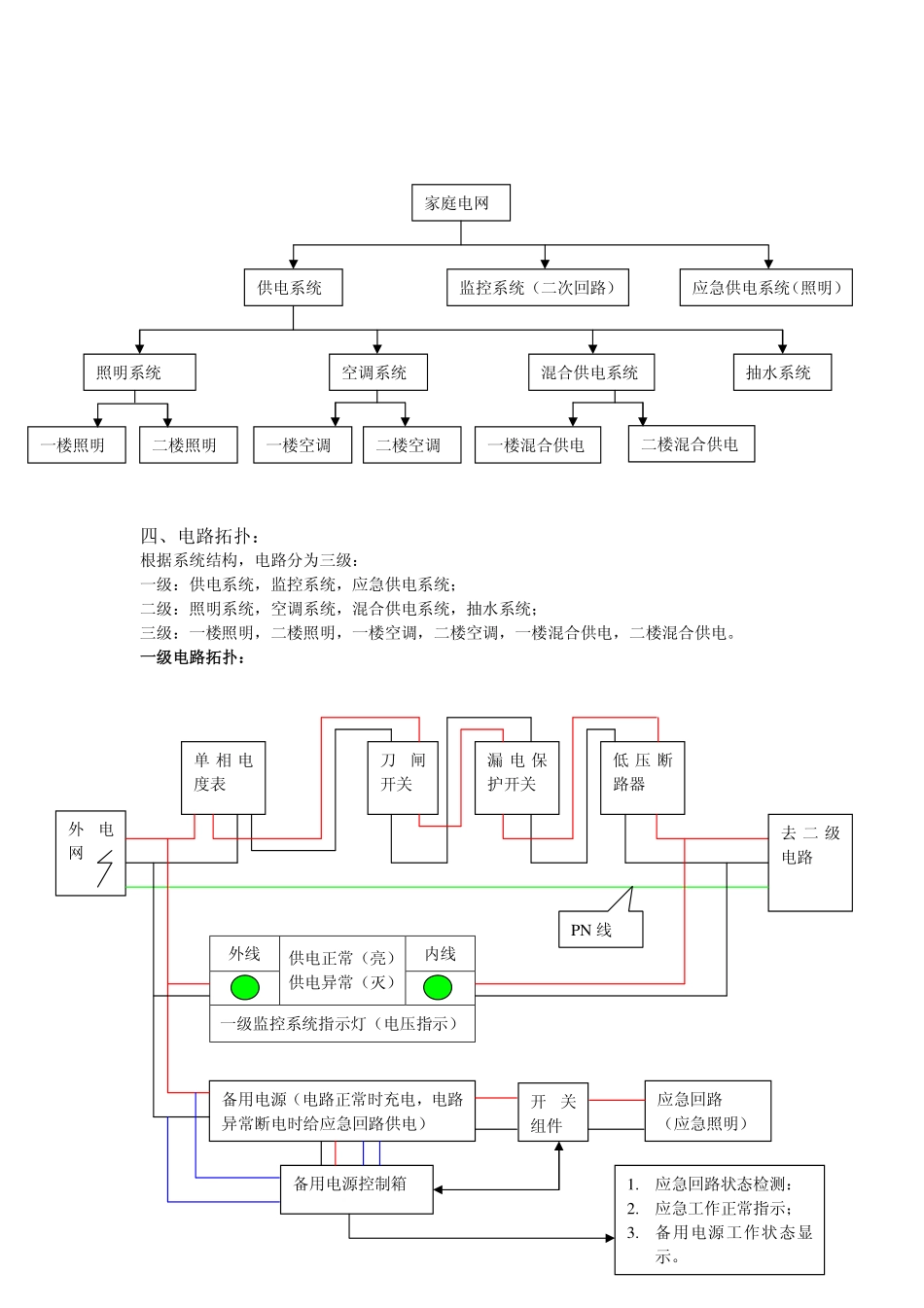

家庭电网设计方案(参考)一、设计说明:本设计根据以下要求进行设计:功能模块以及规模要求1、每栋2层:每层3间卧室房1间厨房1间厕所1间洗澡间1间阳台,如下表:数量功率合计其他灯20100含楼梯间灯电视3100电冰箱2300空调21100楼上楼下洗衣机2200楼上楼下抽水机11500扬程12米以上抽油烟机250楼上楼下★追加电脑2台,浴霸2台。★其他没有注明的电器按照30%的余量计算。2、①装配漏电开关②合理设置过流控制③检修某楼层或者某电路部分(关闭电源)不影响其他部分工作。2、楼梯电灯具备楼上楼下同时控制的功能。3、各房间预留其他电器设备接口,检测端口。(例如:洗衣机有时就要移到阳台进行操作)4、作成电网维护,检修手册。(包含普通检测工具、检测方法、安全介绍)。5、完成书面电路图,造价单(电器材料如导线等可以网上搜寻种类以及价格)。6、其他功能扩充(顾客没有提出的要求)二、设计流程:三、系统设计:根据要求,为了使电网能可靠而安全运行,最大程度减少电路故障影响日常生活用电,对系统设计如下:本系统分别有供电系统,监控系统和应急供电系统三部分组成。其中,供电系统是电路的主要部分,负责整个家庭的电力供应。它由照明系统,空调系统,抽水系统,混合供电系统组成。监控系统主要是监视和控制供电主回路,保证供电系统的安全可靠运行;应急系统的功能是当整个供电系统出现断电的时候,接通备用电路供电。而根据日常生活的实际应用,主要为应急照明供电,减少断电后的麻烦(可以根据实际情况进行合理设置)。具体结构见下图:系统设计电路拓扑元件单据造价单据检修手册各级负荷计算四、电路拓扑:根据系统结构,电路分为三级:一级:供电系统,监控系统,应急供电系统;二级:照明系统,空调系统,混合供电系统,抽水系统;三级:一楼照明,二楼照明,一楼空调,二楼空调,一楼混合供电,二楼混合供电。一级电路拓扑:外线内线供电正常(亮)供电异常(灭)一级监控系统指示灯(电压指示)照明系统空调系统抽水系统混合供电系统家庭电网供电系统监控系统(二次回路)应急供电系统(照明)一楼照明二楼照明一楼空调二楼空调一楼混合供电二楼混合供电单相电度表外电网刀闸开关漏电保护开关低压断路器去二级电路备用电源(电路正常时充电,电路异常断电时给应急回路供电)备用电源控制箱应急回路(应急照明)PN线开关组件1.应急回路状态检测:2.应急工作正常指示;3.备用电源工作状态显示。二级电路拓扑:双联开关电路:220V~照明系统空调系统抽水系统混合系统二级监控指示灯供电正常(亮)供电异常(灭)闸刀开关1二级电路接入口分线器(4单元)漏电保护1闸刀开关2闸刀开关3闸刀开关4交流稳压电源漏电保护2漏电保护3漏电保护4断路器1断路器2断路器3断路器4可以根据实际选择各楼层照明各楼层空调抽水系统各楼层混合系统二楼一楼三级电路拓扑:一楼照明二楼照明一楼照明二楼照明一楼照明二楼照明三级电路监控箱供电正常(亮)供电异常(灭)一楼照明闸刀1一楼照明闸刀2一楼空调刀闸1一楼空调刀闸2一楼混合刀闸1一楼混合刀闸2漏电保护1-1漏电保护1-2漏电保护2-1漏电保护2-1断路器1-1断路器1-2断路器2-1断路器2-2漏电保护3-1漏电保护3-2断路器3-1断路器3-2楼层分线器空调专用插座空调专用插座混合电路插座组混合电路插座组电灯线路分线电灯线路分线灯开关组灯开关组灯组灯组来自断路器输出端检测线路端子。1.三级电路断电检测正常指示;2.三级电路工作正常指示。注:1.有些空调的压缩机是三相供电,那么,此时上述系统则建议把空调系统独立出来,跟一级电路拓扑并列。2.混合系统指的是除了照明系统,空调系统,抽水系统以外的其他用电器的供电系统。如电视机,电脑,冰箱,电饭锅等日常家用电器的用电。五、实际应用中,如果启用以上系统,虽然层次分明,但是可能存在着以下问题:1.开关多,表明触点多。可靠性得不到保证。特别对于大电流回路来说,由于触点接触电阻问题,电路可靠性和安全性将会大大降低;2.漏电保护也比较多,故障率也比较高。比如某些漏电保护装置可能因为自身原因误动作等导致经常性的停电;3.造价方面,不适合农村的经济情况。当然,对于庞...
