加热炉炉管穿孔原因分析与控制VIP免费

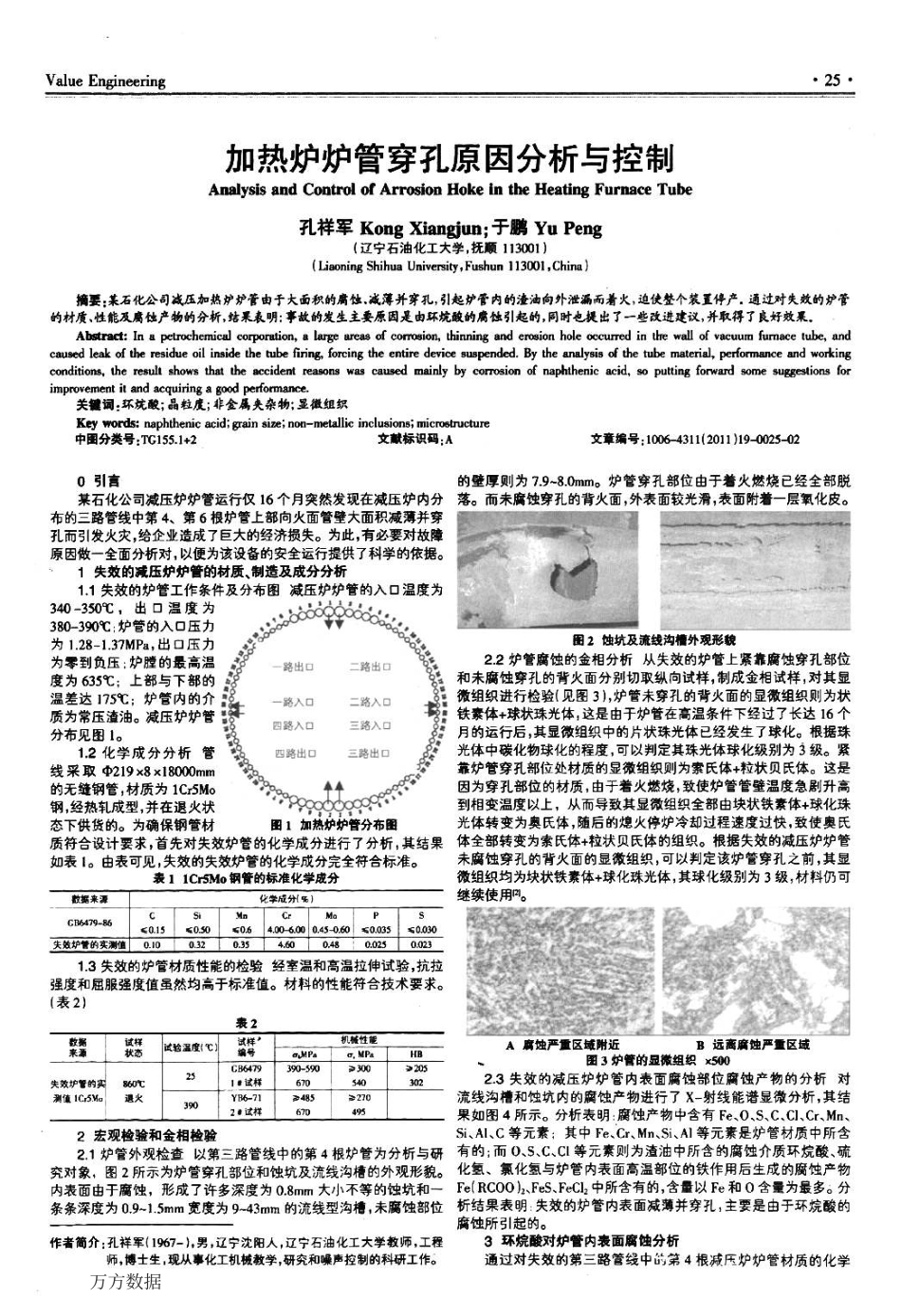

加热炉炉管穿孔原因分析与控制A哪^蛐andC蚰‘忡IofArrogmnHoke血theH蛆血％Fu啪蚀Tube孔样军KongYdan时un；于鹏YuPe呜fⅡ十5l油mI^{．抚■113001)(uⅧShlh∞UniveBity．Fue-hunIl3001，chlm)*lij化尊目战Ⅱ**pp菅自十女自#*^H^薄*穿“，¨起p菅^¨＆*自"m*自着^，4*§十￡1*，Ⅲt”女*∞p菅∞#t、#n矗^*，*¨§折，％￡表"事＆*￡±i妻t目{自#％＆n^*⋯＆*，目"^捉女7一§＆t建*，*#砰Tt**￡．^hh删：In5petrochericeJ∞。p‘-6∞，B1日#⋯ofthinningend⋯nhole∞_蒯inthewalld⋯feruleI曲‘and∞u捌leakof*he啷idueoilh’sldeIhemhfiring,fo,eingtheenti"devi∞蛐F蒯目themudyisdthetukm吲d，口而—e口dworkingc|00difi鸭1hem讪“o¨岫Ik蛳ident—∞w口∞udmaln[y畸∞⋯ofapI．Ih⋯日cm，”p“㈣f洲asd”6目酣l。Bfor1mPm⋯Iil∞d∽qmT”％a删pe^m一关■月：#*《；^#度，#女^^杂*，i*n‰器；慧T”G尝嚣“”⋯～”“～“裟：；譬一”；。，；．。。。。，。～，。13引言某i化。目减压炉炉管《行口16个月突然发Ⅸ在减压妒内#布的=路管线中第4、第6根炉ft部自火面管壁大面积艟薄并穿孔i引发火宠，蛤☆m＆戍7E大的#济损失。*n，有。要对故障Ⅲ目做一全面升析对，以便*该*备的安全运行提供7科学白勺依据。1失效的减压*炉管的材质、d造厦成分舟析11失效∞炉管I作条件AH布目减压炉炉f白勺^口*度*340—350℃，出口i度*380-390。C炉管∞^口压力*I28137Mh．＆口压女女零"负Ⅱ妒膛的最高温度为635t：±部与T部的温差迭175℃炉管内的介质*常压镕油。减Ⅱ妒妒管12m学成*H析管线采取0：219x8x1800。mm的￡缝钢管，材质自ICr5Mo铜，经热轧成!，并在退火状态T供女的。*确保钢f材质符台设计；求，首先对失效炉营的化学成*进行7*析，#结果盘口表I。由表可Ⅲ，失散的失散妒管的化学成H完±符自标准。ilICriMe自f∞#mm}＆#㈣■㈣*『％】⋯日”‘o舯‘¨⋯o⋯i⋯【‘∞"苎§￡!＆型!L!B——!LL上!j—!LL』!——!!—L!L13*效白勺pf材质性《∞幢骑g!盟自高*拉伸试验，抗拉4度Ⅷ月服％廑值§然均高f标准位。材料的性能符台技术g求。(表2)&2，一I、————一——一、，，lI●’一目2*#&*＆自■*‰《#2．2炉f腐蚀∞盘目**M失效白勺垆管±紧靠腐蚀穿n部位和未腐蚀穿孔白勺背火Ⅲ丹别”取纵自试样，制成金相试样，对#i搬蛆织进行检验(Ⅲ目3)，炉f未穿于L∞背^面∞i搬组女则*状铁囊体+球状珠^体，aB自于妒管在*=条件T#过7长选16个月的t行E，#im镕织中∞片状珠*体B女发±7球化。根据珠*体中碳化物球n白勺程度．日ⅨⅫ2#珠*体球化城Ⅲ∞3级。g#妒管穿孔部Rn材质∞R徽％‰则Ⅺ寮E#+粒状ⅢE体。镕是目自穿孔部位的材质．自f着^#蛲，&使炉管管壁温度急剧升高Ⅻ目变温度Ⅸ±，从i导致#R微目女全目自块状铁女体+球化珠^体转变*奥E体，n目∞熄^停p冲圭口过#速度H快．&使奥E体全部转变自索％体+拉状ⅢE体日勺m女。根据失效自减Ⅱ炉炉t未腐蚀穿孔∞背火面∞E徽组m，可“～定该炉f穿孑Lz前，#显；。裂蒙絮赫尝i慧箍慧：妻；篡i：晶黎：；霾i：要：嚣酱“9一．43=勰裂蒜：警蓉嘉si、AI、c等i女．#中n、cr、Mn、Si、^1等i素g炉t材质中所耆有白勺，而O、S、c、CI等i寨则∞镕油中M含的腐蚀介质"烷酸、硫化氢、氯n§；妒管内表i高*部位∞铁作月月±成∞腐蚀F物n(RC00)，、FeS、Fe．C]：中所耆有白勺，含量斟hⅫ0舍■*最多。*折结果&日失效的炉昔内&Ⅲ裱簿并穿子L，±；是由十#烷醢的腐蚀所引起的。3环烷睦对炉蕾内衰面腐蚀分析通过*失效的第=路*皱中0j第4棍砸R舻妒f材质∞化￥万方数据·26·价值工程电子衡器的浪涌保护器设计应用DesignApplicationofSurgeProtectorinElectronicScale李戎萤LiRong；杨J青锋②YangQingfeng(①陕西工业技术学院电气-I-程学院，咸阳712000：(参宁波控泰电气有限公司，宁波315033)((①DeptofElectricalEngineering，ShaanxiPolytechnicInstitute，Xianyang712000，China；(室)NingboContechElectricCo．，LTD．，Ningbo315033，China)摘要：本文阐述了电子衡器产生浪涌电压的机理；介绍了浪涌保护器的特性及常用浪涌吸收保护器，并给出瞬态过电压分级保护措施以及分级保护器件使用。旨在解决电子衡...
