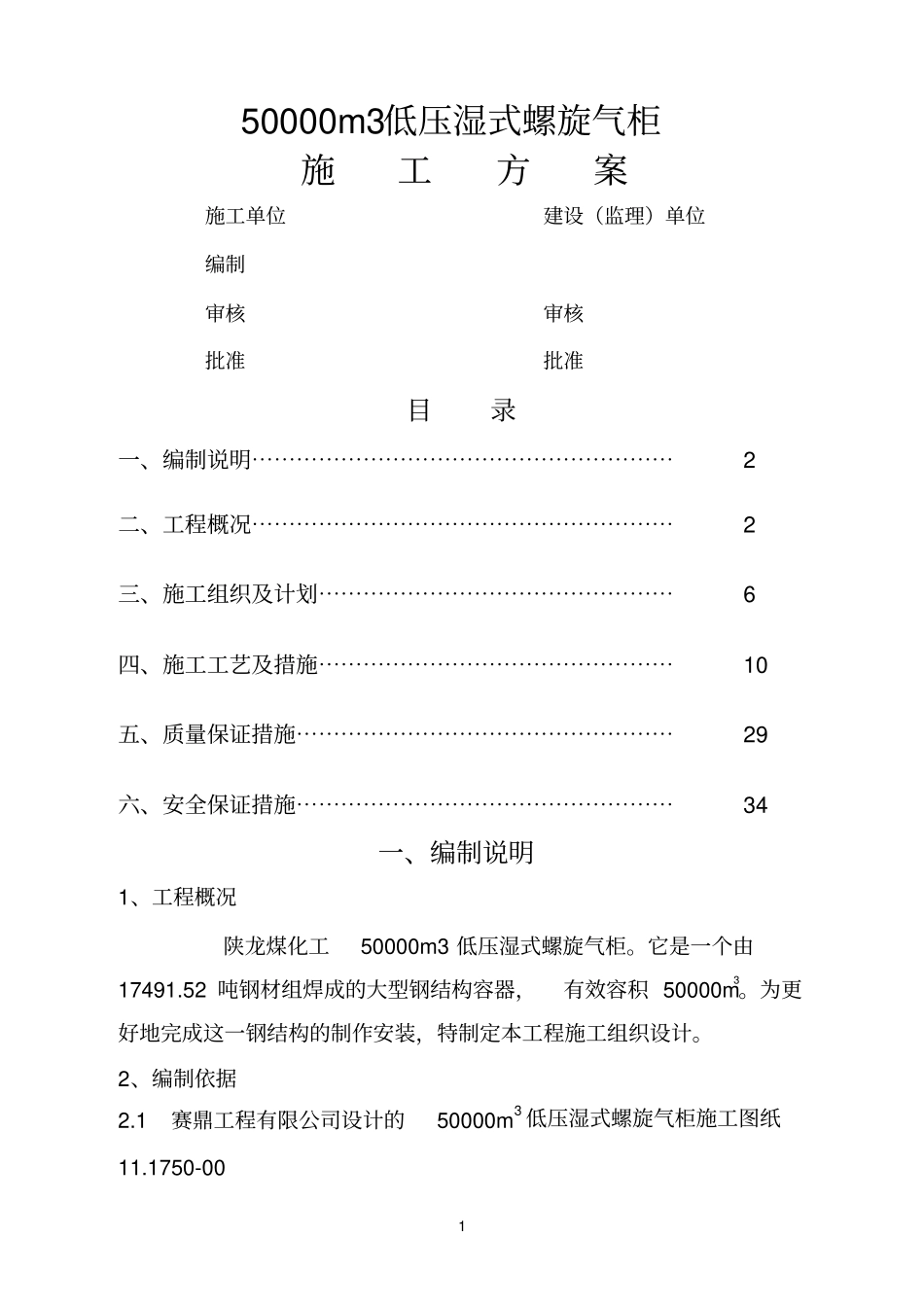

5000M3气柜方案改后_第1页
1/29

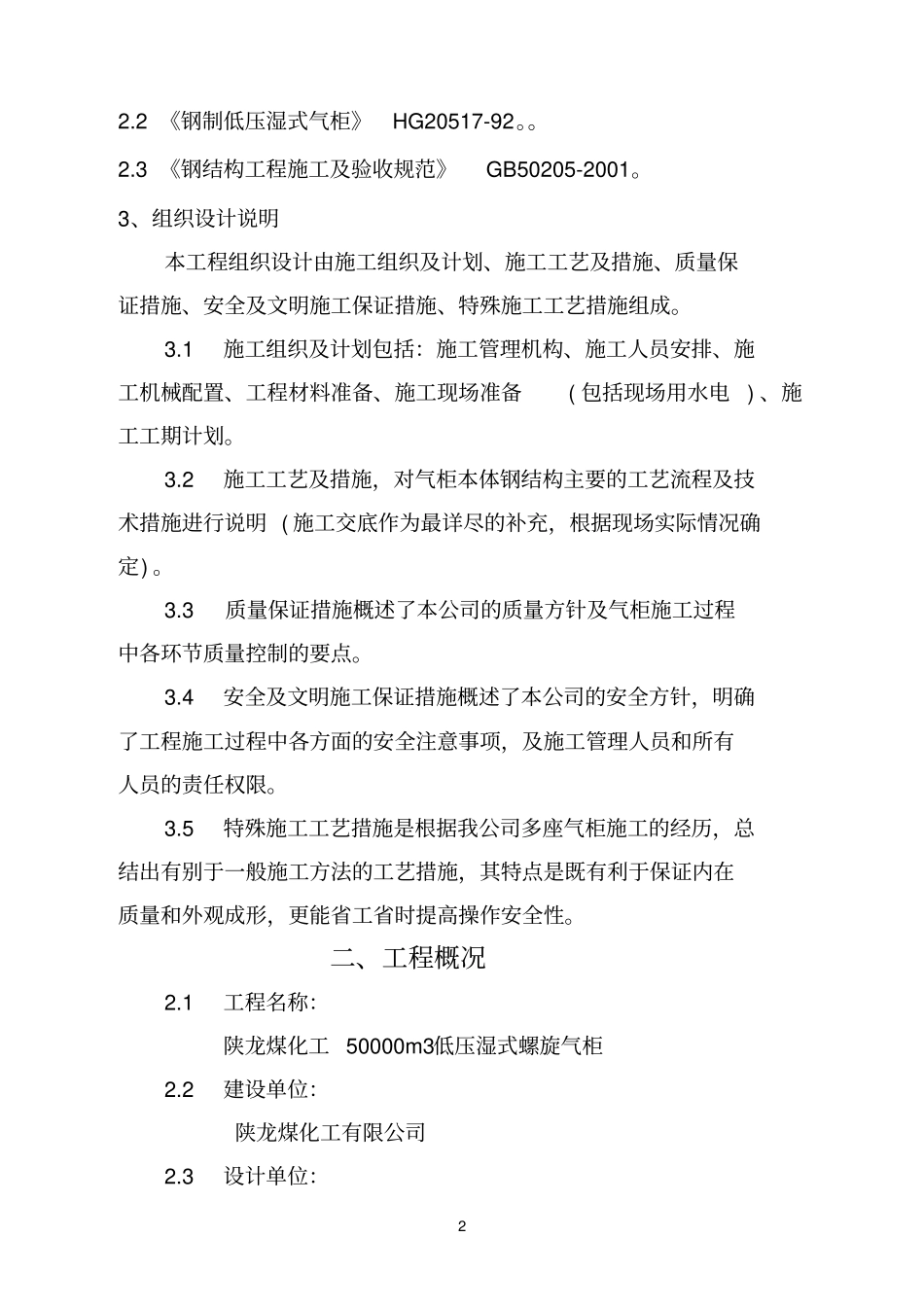

5000M3气柜方案改后_第2页
2/29

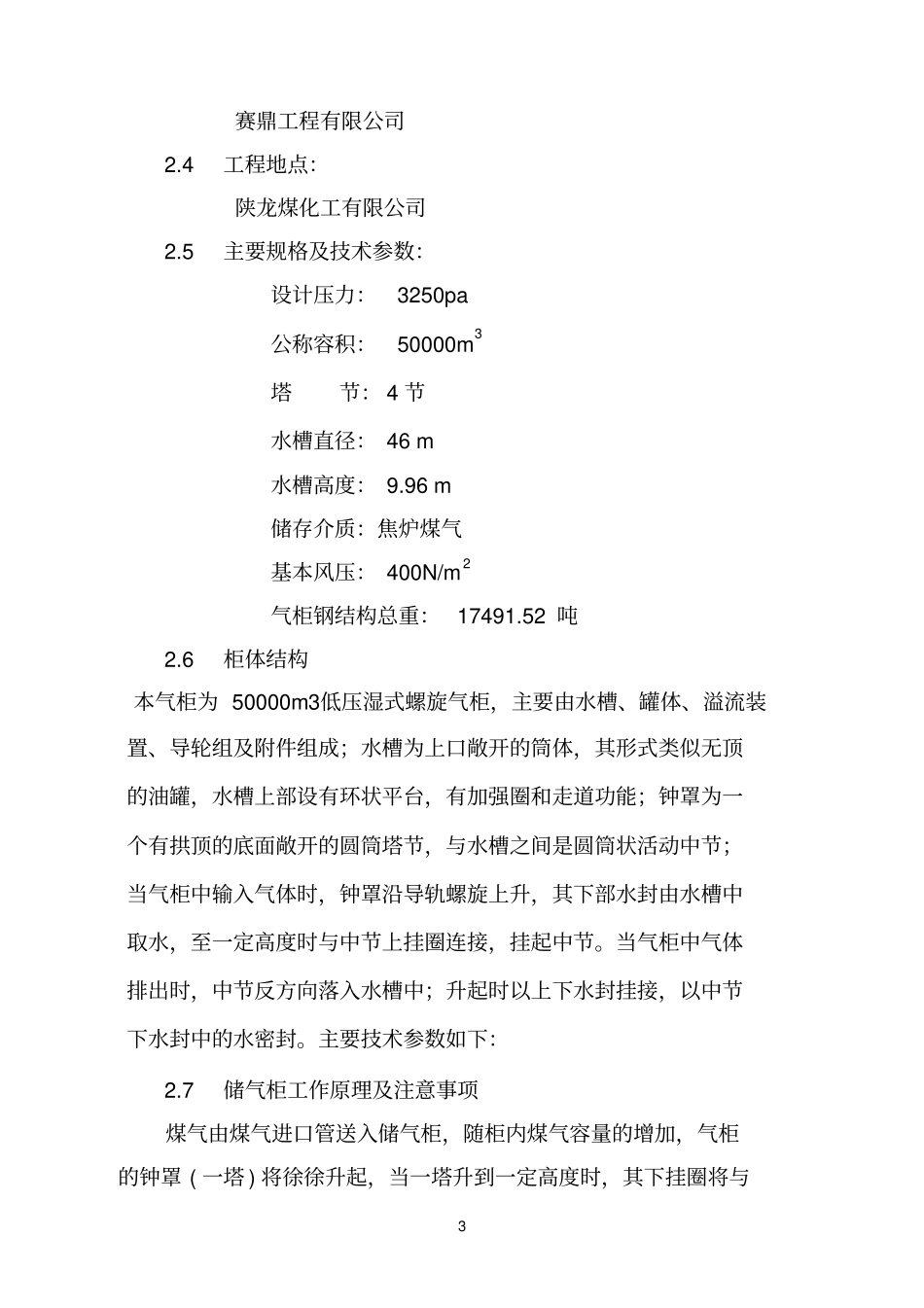

5000M3气柜方案改后_第3页
3/29
150000m3低压湿式螺旋气柜施工方案施工单位建设(监理)单位编制审核审核批准批准目录一、编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、施工组织及计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6四、施工工艺及措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10五、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29六、安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34一、编制说明1、工程概况陕龙煤化工50000m3低压湿式螺旋气柜。它是一个由17491.52吨钢材组焊成的大型钢结构容器,有效容积50000m3。为更好地完成这一钢结构的制作安装,特制定本工程施工组织设计。2、编制依据2.1赛鼎工程有限公司设计的50000m3低压湿式螺旋气柜施工图纸11.1750-0022.2《钢制低压湿式气柜》HG20517-92。。2.3《钢结构工程施工及验收规范》GB50205-2001。3、组织设计说明本工程组织设计由施工组织及计划、施工工艺及措施、质量保证措施、安全及文明施工保证措施、特殊施工工艺措施组成。3.1施工组织及计划包括:施工管理机构、施工人员安排、施工机械配置、工程材料准备、施工现场准备(包括现场用水电)、施工工期计划。3.2施工工艺及措施,对气柜本体钢结构主要的工艺流程及技术措施进行说明(施工交底作为最详尽的补充,根据现场实际情况确定)。3.3质量保证措施概述了本公司的质量方针及气柜施工过程中各环节质量控制的要点。3.4安全及文明施工保证措施概述了本公司的安全方针,明确了工程施工过程中各方面的安全注意事项,及施工管理人员和所有人员的责任权限。3.5特殊施工工艺措施是根据我公司多座气柜施工的经历,总结出有别于一般施工方法的工艺措施,其特点是既有利于保证内在质量和外观成形,更能省工省时提高操作安全性。二、工程概况2.1工程名称:陕龙煤化工50000m3低压湿式螺旋气柜2.2建设单位:陕龙煤化工有限公司2.3设计单位:3赛鼎工程有限公司2.4工程地点:陕龙煤化工有限公司2.5主要规格及技术参数:设计压力:3250pa公称容积:50000m3塔节:4节水槽直径:46m水槽高度:9.96m储存介质:焦炉煤气基本风压:400N/m2气柜钢结构总重:17491.52吨2.6柜体结构本气柜为50000m3低压湿式螺旋气柜,主要由水槽、罐体、溢流装置、导轮组及附件组成;水槽为上口敞开的筒体,其形式类似无顶的油罐,水槽上部设有环状平台,有加强圈和走道功能;钟罩为一个有拱顶的底面敞开的圆筒塔节,与水槽之间是圆筒状活动中节;当气柜中输入气体时,钟罩沿导轨螺旋上升,其下部水封由水槽中取水,至一定高度时与中节上挂圈连接,挂起中节。当气柜中气体排出时,中节反方向落入水槽中;升起时以上下水封挂接,以中节下水封中的水密封。主要技术参数如下:2.7储气柜工作原理及注意事项煤气由煤气进口管送入储气柜,随柜内煤气容量的增加,气柜的钟罩(一塔)将徐徐升起,当一塔升到一定高度时,其下挂圈将与4二塔的上挂圈勾连,将二塔勾起,以此顺序直到四塔升起到警戒位置,由限位装置保护柜体。气柜往外送气时,四塔将随储气容积的减少而降落,直至落到水槽底板的垫梁上,一塔只可落到警戒位置,即停止向外送气。随着塔体的升降,柜内压力也随着变化,塔体升得越高,柜内压力也越高,但同一塔体柜内压力变化不大。注意:气柜塔体升得过高可能会形成冲顶脱封等事故。气柜塔体降得过低,可能会形成吸顶(吸负压)等事故。两种现象均相当危险,应该完全避免。三、施工组织及计划3.1、施工组织机构如下图项目经理项技目术工负程责师人施工负责人质量负责人安全负责人材料负责人项目副经理总部53.2主要技术管理人员情况表岗位姓名职务专业及职称技术部门负责人王成静总工程师高级工程师质量部门负责人李乐华质安科长工民建工程师项目负责人窦斌副总经理高级工程师项目总工程师郭公田技术科长机电安装工程师专职质检负责人刘希明专职质检员质检员专职材料负责人李东国物质科长工程师结构及管道负责人秦建工程师结构及管道工程师电器技术负责人王少丽工程师电器、仪表工程师安全管理负责人胡光斌安全副科长安全员3.3、劳动力计划序号时间工程第1月第2月第3月第4月61电焊...
