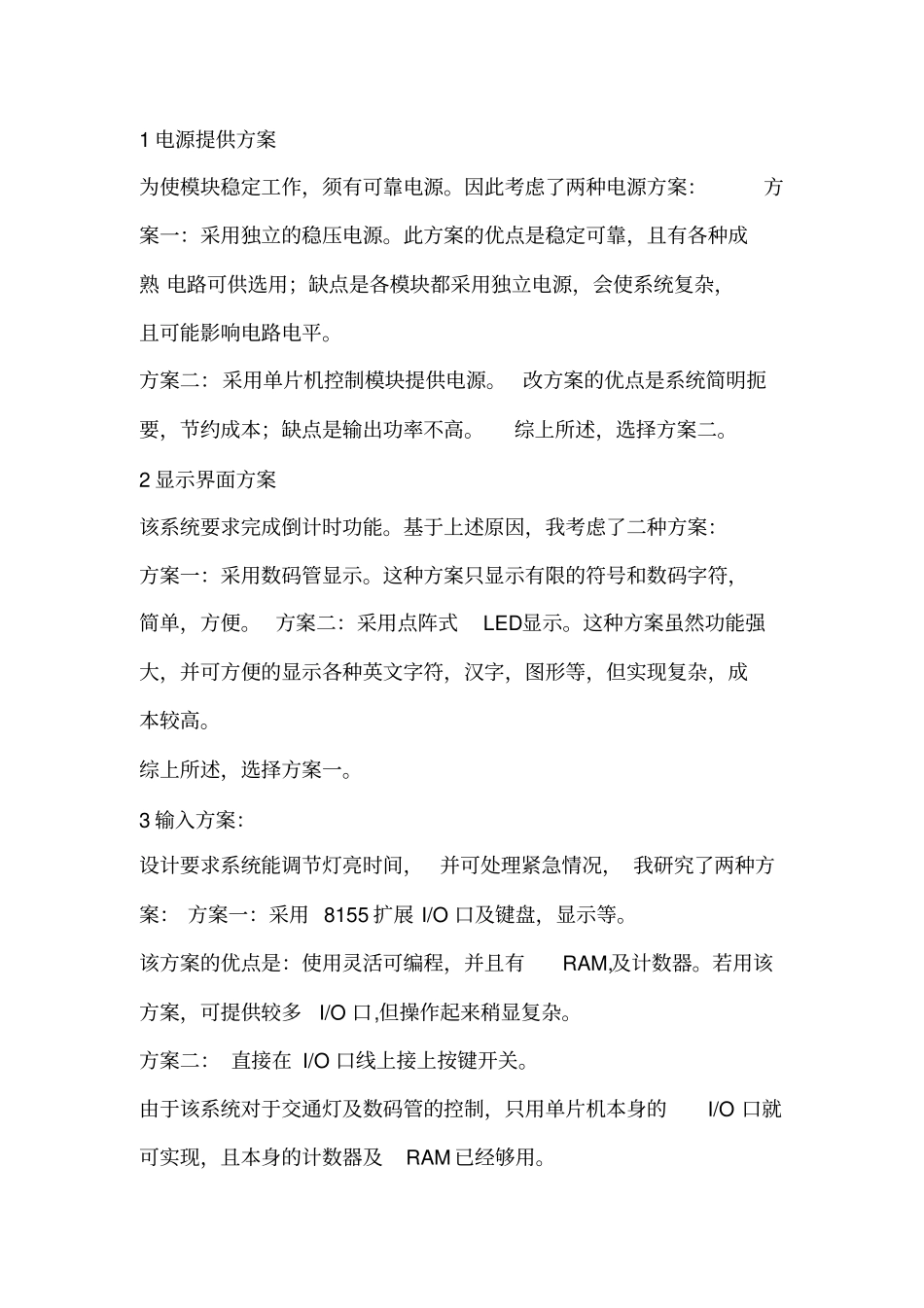

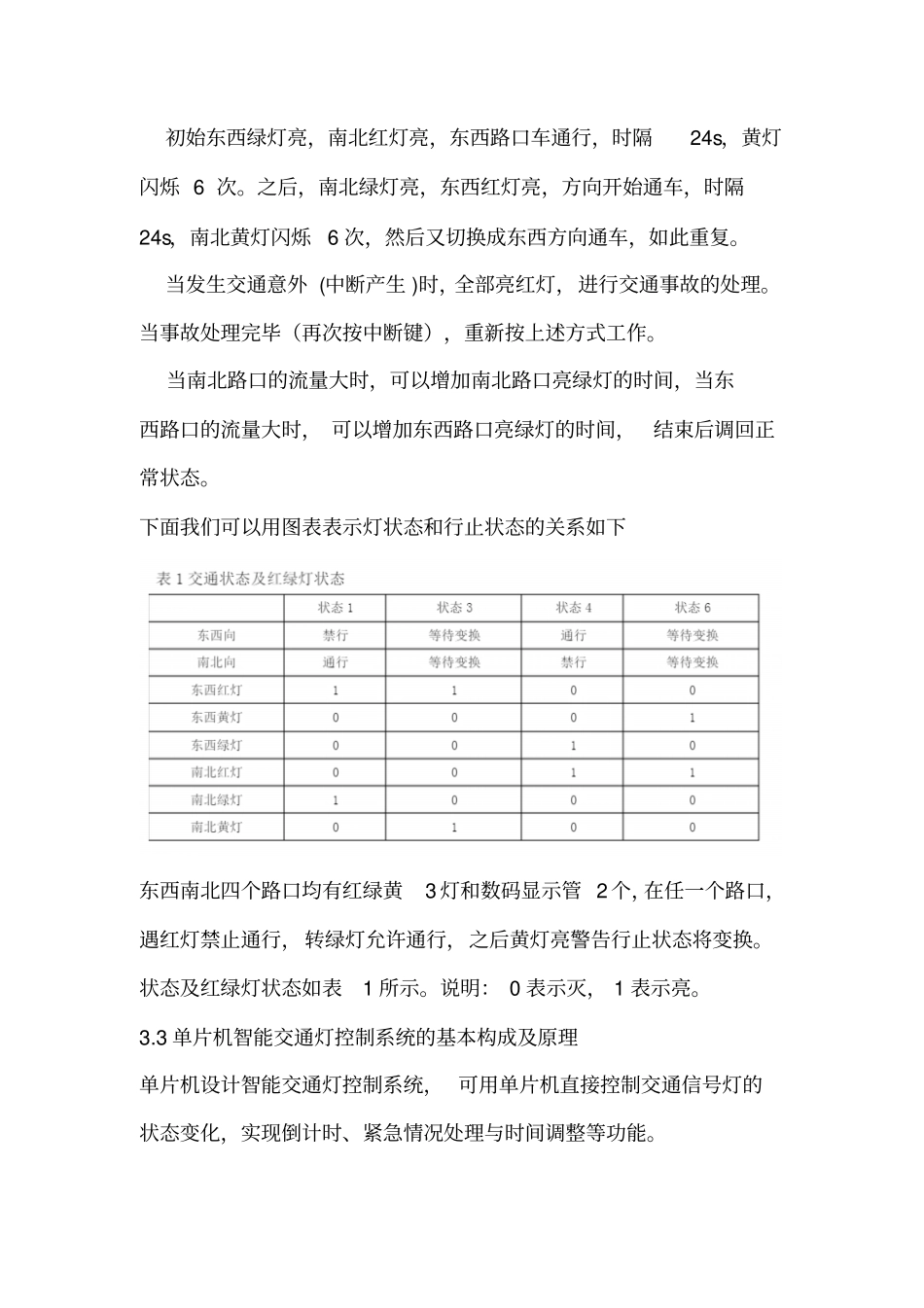

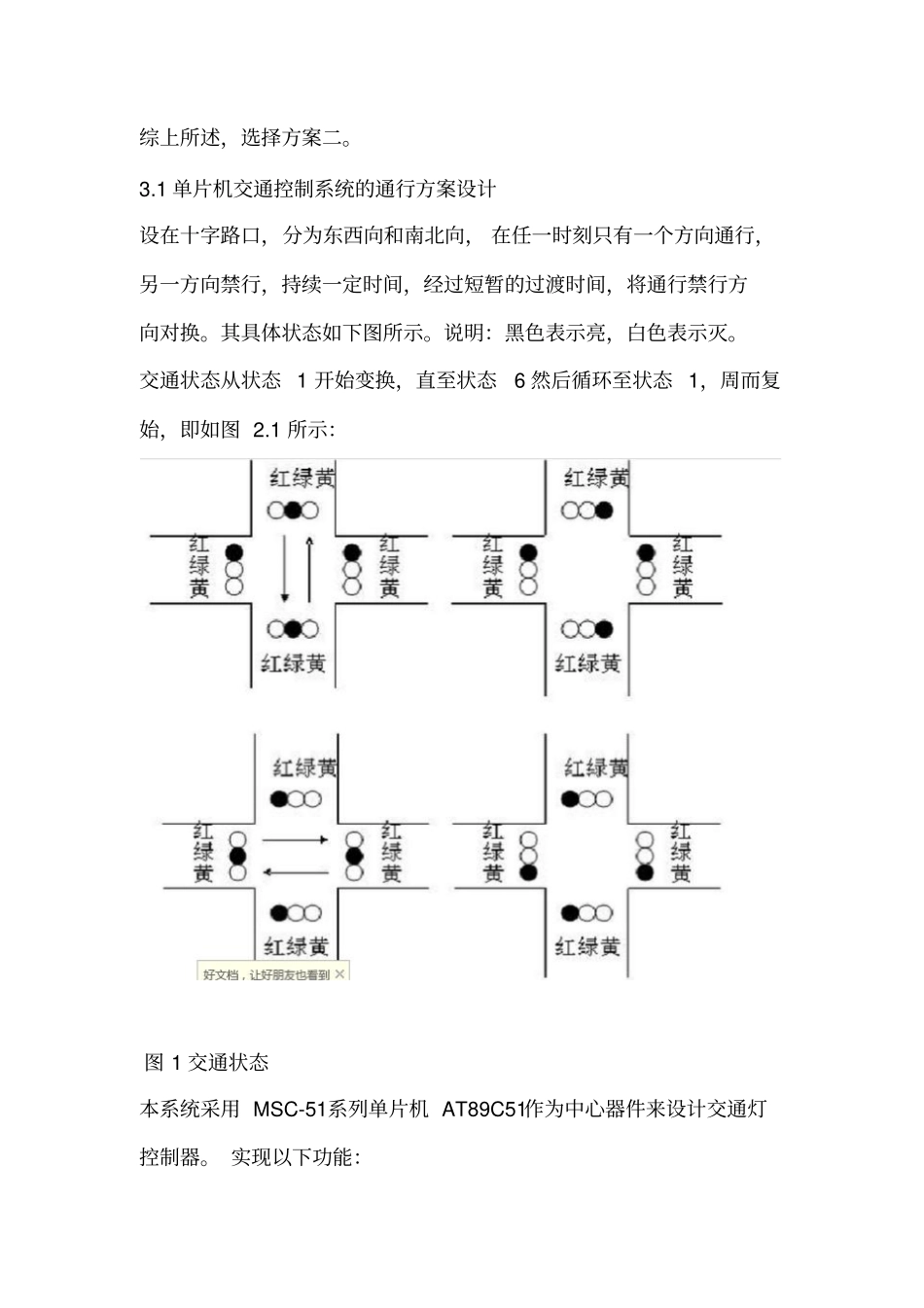

1电源提供方案为使模块稳定工作，须有可靠电源。因此考虑了两种电源方案：方案一：采用独立的稳压电源。此方案的优点是稳定可靠，且有各种成熟电路可供选用；缺点是各模块都采用独立电源，会使系统复杂，且可能影响电路电平。方案二：采用单片机控制模块提供电源。改方案的优点是系统简明扼要，节约成本；缺点是输出功率不高。综上所述，选择方案二。2显示界面方案该系统要求完成倒计时功能。基于上述原因，我考虑了二种方案：方案一：采用数码管显示。这种方案只显示有限的符号和数码字符，简单，方便。方案二：采用点阵式LED显示。这种方案虽然功能强大，并可方便的显示各种英文字符，汉字，图形等，但实现复杂，成本较高。综上所述，选择方案一。3输入方案：设计要求系统能调节灯亮时间，并可处理紧急情况，我研究了两种方案：方案一：采用8155扩展I/O口及键盘，显示等。该方案的优点是：使用灵活可编程，并且有RAM,及计数器。若用该方案，可提供较多I/O口,但操作起来稍显复杂。方案二：直接在I/O口线上接上按键开关。由于该系统对于交通灯及数码管的控制，只用单片机本身的I/O口就可实现，且本身的计数器及RAM已经够用。综上所述，选择方案二。3.1单片机交通控制系统的通行方案设计设在十字路口，分为东西向和南北向，在任一时刻只有一个方向通行，另一方向禁行，持续一定时间，经过短暂的过渡时间，将通行禁行方向对换。其具体状态如下图所示。说明：黑色表示亮，白色表示灭。交通状态从状态1开始变换，直至状态6然后循环至状态1，周而复始，即如图2.1所示：图1交通状态本系统采用MSC-51系列单片机AT89C51作为中心器件来设计交通灯控制器。实现以下功能：初始东西绿灯亮，南北红灯亮，东西路口车通行，时隔24s，黄灯闪烁6次。之后，南北绿灯亮，东西红灯亮，方向开始通车，时隔24s，南北黄灯闪烁6次，然后又切换成东西方向通车，如此重复。当发生交通意外(中断产生)时，全部亮红灯，进行交通事故的处理。当事故处理完毕（再次按中断键），重新按上述方式工作。当南北路口的流量大时，可以增加南北路口亮绿灯的时间，当东西路口的流量大时，可以增加东西路口亮绿灯的时间，结束后调回正常状态。下面我们可以用图表表示灯状态和行止状态的关系如下东西南北四个路口均有红绿黄3灯和数码显示管2个，在任一个路口，遇红灯禁止通行，转绿灯允许通行，之后黄灯亮警告行止状态将变换。状态及红绿灯状态如表1所示。说明：0表示灭，1表示亮。3.3单片机智能交通灯控制系统的基本构成及原理单片机设计智能交通灯控制系统，可用单片机直接控制交通信号灯的状态变化，实现倒计时、紧急情况处理与时间调整等功能。据此，本设计系统以单片机为控制核心，连接成最小系统，由按键设置模块产生输入，信号灯状态模块、LED倒计时模块接受输出。系统的总体框图如上所示。单片机上电后，系统进入正常工作状态，执行交通灯状态显示控制，同时将时间数据倒计时输入到LED数码管上实时显示。在此过程中随时通过键盘调用急停按键和时间调节中断。交通灯系统硬件设计此设计采用的是AT89C51单片机为内部控制芯片，外部接有按键中断电路以及复位电路以外，还有4个两位数码管，用以倒计时和4个路口的灯，共12个LED灯。四川信息职业技术学院毕业设计说明书(论文)第页5第二章交通灯系统硬件设计此设计采用的是AT89C51单片机为内部控制芯片，外部接有按键中断电路以及复位电路以外，还有4个两位数码管，用以倒计时和4个路口的灯，共12个LED灯。2.1系统框架图电路板一块，AT89S51单片机一片，八段LED数码管四个。发光二极管12个（4个绿的，4个红，4个黄的），8个电阻，2个电容，1个晶振，1个电解电容，1个按键开关。（系统结构框图：图2.1）2.3.1MSC-51芯片简介MCS-51单片机内部结构8051是MCS-51系列单片机的典型产品，我们以这一代表性的机型进行系统的讲解。8051单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线，现在我们分别加以说明：·中央处理器：中央处理器(CPU)是整个单片机的核心部件，是8位数据...
