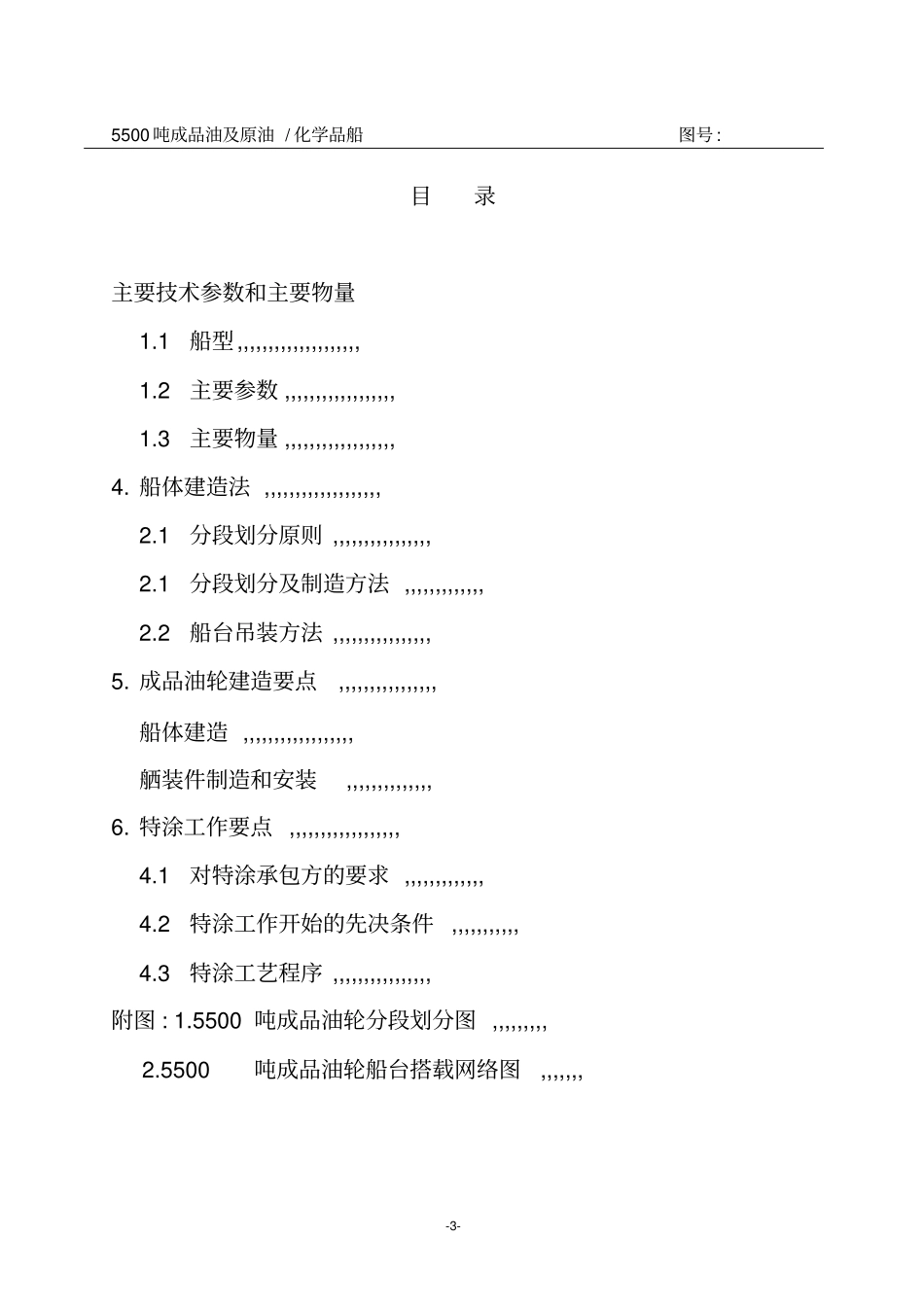

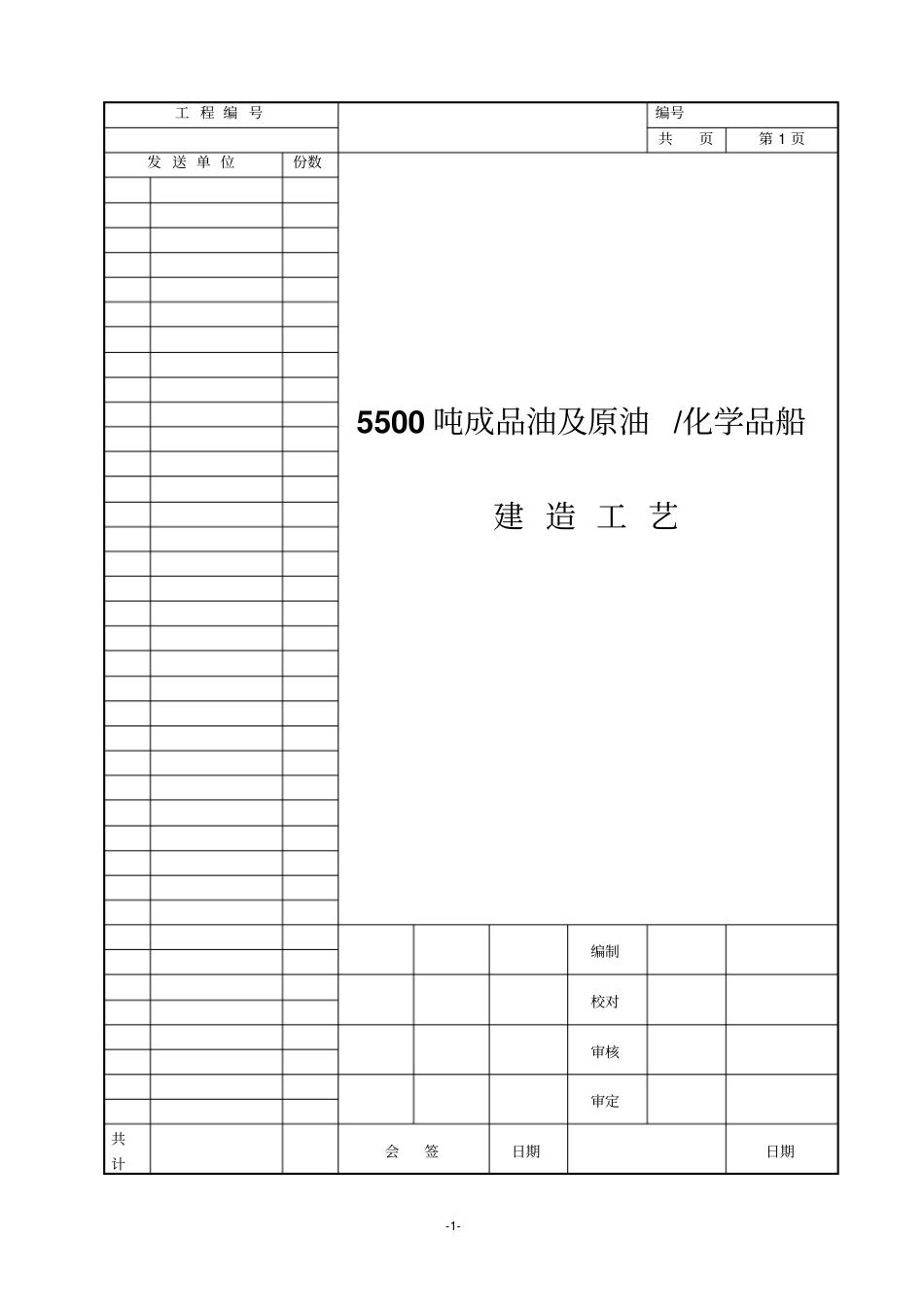

-1-工程编号编号共页第1页发送单位份数5500吨成品油及原油/化学品船建造工艺编制校对审核审定共计会签日期日期-2-5500吨成品油及原油/化学品船图号:目录主要技术参数和主要物量1.1船型,,,,,,,,,,,,,,,,,,,,1.2主要参数,,,,,,,,,,,,,,,,,,1.3主要物量,,,,,,,,,,,,,,,,,,1.船体建造法,,,,,,,,,,,,,,,,,,,2.1分段划分原则,,,,,,,,,,,,,,,,2.1分段划分及制造方法,,,,,,,,,,,,,2.2船台吊装方法,,,,,,,,,,,,,,,,2.成品油轮建造要点,,,,,,,,,,,,,,,,船体建造,,,,,,,,,,,,,,,,,,舾装件制造和安装,,,,,,,,,,,,,,3.特涂工作要点,,,,,,,,,,,,,,,,,,4.1对特涂承包方的要求,,,,,,,,,,,,,4.2特涂工作开始的先决条件,,,,,,,,,,,4.3特涂工艺程序,,,,,,,,,,,,,,,,附图:1.10000吨成品油轮分段划分图,,,,,,,,,2.10000吨成品油轮船台搭载网络图,,,,,,,-3-5500吨成品油及原油/化学品船图号:目录主要技术参数和主要物量1.1船型,,,,,,,,,,,,,,,,,,,,1.2主要参数,,,,,,,,,,,,,,,,,,1.3主要物量,,,,,,,,,,,,,,,,,,4.船体建造法,,,,,,,,,,,,,,,,,,,2.1分段划分原则,,,,,,,,,,,,,,,,2.1分段划分及制造方法,,,,,,,,,,,,,2.2船台吊装方法,,,,,,,,,,,,,,,,5.成品油轮建造要点,,,,,,,,,,,,,,,,船体建造,,,,,,,,,,,,,,,,,,舾装件制造和安装,,,,,,,,,,,,,,6.特涂工作要点,,,,,,,,,,,,,,,,,,4.1对特涂承包方的要求,,,,,,,,,,,,,4.2特涂工作开始的先决条件,,,,,,,,,,,4.3特涂工艺程序,,,,,,,,,,,,,,,,附图:1.5500吨成品油轮分段划分图,,,,,,,,,2.5500吨成品油轮船台搭载网络图,,,,,,,-4-5500吨成品油及原油/化学品船图号:1、主要技术参数和主要物量1.1船型本船为双机、双浆成品油轮，载重量5500吨，货物闪点不低于60℃，货舱内表面需特涂。1.2主要参数1.2.1主尺度总长105.00米垂线间长100.00米型宽16.80米型深9.8米吃水6.30米1.2.2甲板间高上甲板～艉楼甲板2.80米艉楼甲板～起居甲板2.70米起层甲板～驾驶甲板2.70米驾驶甲板～罗径甲板2.60米1.2.3甲板梁拱（折线）主甲板250mm首楼甲板100mm上层建筑甲板其他甲板1.2.4肋距艉～9#60mm-5-5500吨成品油及原油/化学品船图号:9#～141#650mm141～艏600mm1.2.5双层底高货舱1200mm机舱1200mm1.3主要物量分段总数:80只全船结构钢材重量:～吨其中：钢板～吨型钢～吨2、船体建造法2.1分段划分原则1）根据成品油轮结构特点进行划分；2）划分分段时既要考虑外板展开部分，也要考虑中间平直部分，尽量减少分段长度规格，以提高钢材利用率；3）板材的加工能力为10m长×1.8m宽，但原则上长度不超过10m为宜；4）单只分段重量必须控制在30吨（包括预舾装件）以下；2.2分段划分及制造方法-6-5500吨成品油及原油/化学品船图号:分段划分附图1。2.2.1货舱区货舱区域分段分为上下两部分，以双层底分段、舷侧分段（带甲板边板及部分横舱壁）、纵舱壁分段、横舱壁分段和甲板分段等作纵、横向划分而成。1）双层底分段：双层底分段为独立的全宽型环形分段。分段范围：CB01～CB08制造方式：货舱区底部分段采用总段采用总段建造法，分段以外板为基面在船台上正态建造。施工程序：分段平直内、外板拼板→构架部件制造→外板板在船台上铺板、定位、焊接、划线→构架、零部件装焊→部分管系、铁舾件预装→内底板贴装、焊接→货油舱面自由边打磨倒角、焊缝打磨修补→完工测量→结构性验收→涂装。2）舷侧分段：CS11PS～CS18PS制造方式：舷侧分段为带甲板备案板、部分横舱壁等倒“L”型半立体分段，左、右分段对称于中心线。分段范围：CS11PS～CS18PS制造方式：以舷侧外板为基面在立柱式胎架上侧造。施工程序：分段平直外板拼板→构架部件制造→外板板在胎架上铺板、定位、焊接、划线→构架、零部件装焊→管系、铁舾件装焊→脚手眼板装焊→货油舱面自由边打磨倒角、焊缝打磨修补→吊环、加强装焊→翻身施焊→完工测量→结构性验收→涂装。3）甲板分段：甲板为对称于中心线的独立分段。分段范围：CD11～CD18制造方式：以甲板为基面画在立柱式胎架上反造。施工程序：分段平直甲板板拼板→构架部件制造→甲板板在胎架上铺-7-5500吨成品油及原油/化学品船图号:板、定位、焊接、划线→构架、零部件装焊→管系、铁...
