金属表面前处理液硅烷锆盐复合型陶化剂VIP免费

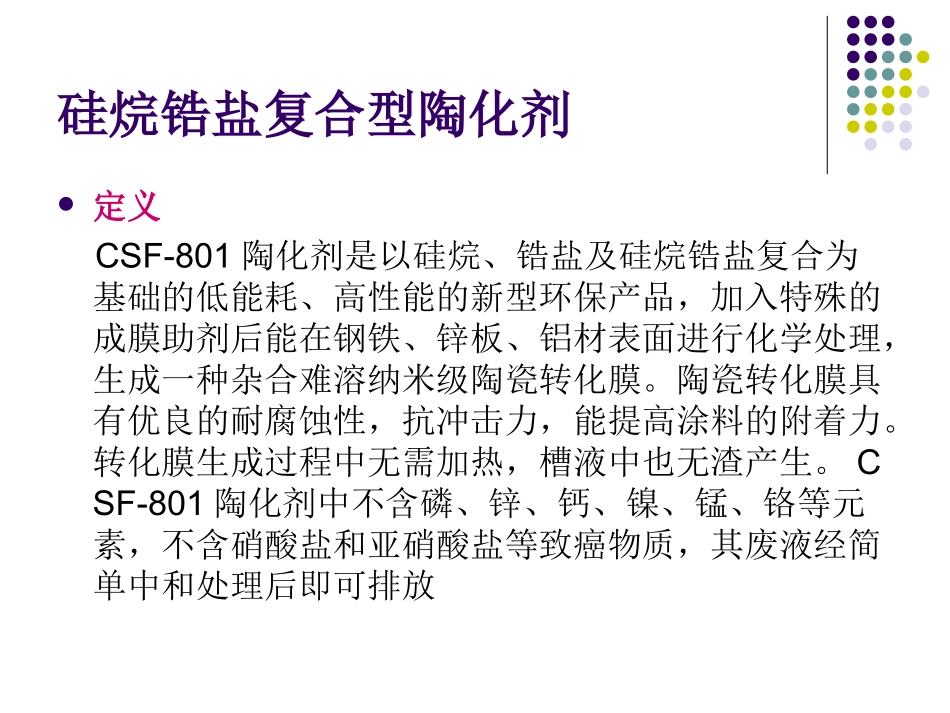

重庆长宇金属表面处理技术有限公司地址：重庆市南岸区涂山路466号电话：023-6232542613696423076李网址：www.cqchangyu.com硅烷锆盐复合型陶化剂定义CSF-801陶化剂是以硅烷、锆盐及硅烷锆盐复合为基础的低能耗、高性能的新型环保产品，加入特殊的成膜助剂后能在钢铁、锌板、铝材表面进行化学处理，生成一种杂合难溶纳米级陶瓷转化膜。陶瓷转化膜具有优良的耐腐蚀性，抗冲击力，能提高涂料的附着力。转化膜生成过程中无需加热，槽液中也无渣产生。CSF-801陶化剂中不含磷、锌、钙、镍、锰、铬等元素，不含硝酸盐和亚硝酸盐等致癌物质，其废液经简单中和处理后即可排放陶化处理工艺流程：预脱脂→主脱脂→水洗→水洗→陶化→水洗→水洗→干燥产品参数陶化工作液的配制用自来水配制，以质量百分比计算，按2.5—3%加入CSF-801陶化剂，搅拌均匀后用CSF-802碱性调整剂，调整PH值达到5.0为最佳。陶化工作液PH值和陶化点的检测1、PH值的检测方法用PH试纸或酸度计直接检测工作液PH值。2、陶化点的检测方法取陶化工作液10ml放入250ml锥形瓶中，加入20ml的试剂A(缓冲溶液)，加入试剂B溶液（掩蔽剂），加入3-5滴试剂C(指示剂)，在电炉上加热至80-90℃，趁热用EDTA标准液滴定，溶液由紫红色变成亮黄色为滴定终点，所消耗的EDTA标准液毫升数除以10即为陶化点(F)。陶化工作液的补加方法(以1吨槽液计算1、PH值的调整方法(1)补加1kgCSF-801陶化剂，PH值下降0.1。(2)补加1kgCSF-802碱性调整剂，PH值上升0.2。2、陶化点(F)的调整方法补加1kgCSF-801陶化剂，F上升0.2，然后检测PH值，调整PH值时对陶化点无影响。注意事项1、各工作液尽量不要被污染。2、按一般化学品进行储存和安全防护。陶化与磷化的优势对比1.常温处理：无需加热设备，可节约大量能源（天然气、电源）2.无渣：喷淋管道和喷嘴不宜堵塞，工件不会挂灰3.环保：原液无磷，无锌、镍、锰、铬等元素，无硝酸盐和亚硝酸盐4.操作便利：仅控制陶化点和PH值即可，陶化点用EDTA法测定，磷化需测总酸度，游离酸度，促进剂5.药剂添加量小：是磷化的六分之一左右，污水处理量小，可节约大量废水处理费用6.无需表调，简化工艺7.原磷化喷淋浅，做好磷化系统的清洁后可直接替换8.陶化膜与金属基体是通过化学键连接，陶化膜与涂料也是通过化学键连接，因此通过陶化工艺的产品的附着力极强，为0级，陶化膜厚度为20—30纳米，其正反冲击力均可达50KG，由于陶化膜在含有锆盐下的高致密性，使其耐蚀性极强，完全超越磷化。谢谢观赏2012-4-26
