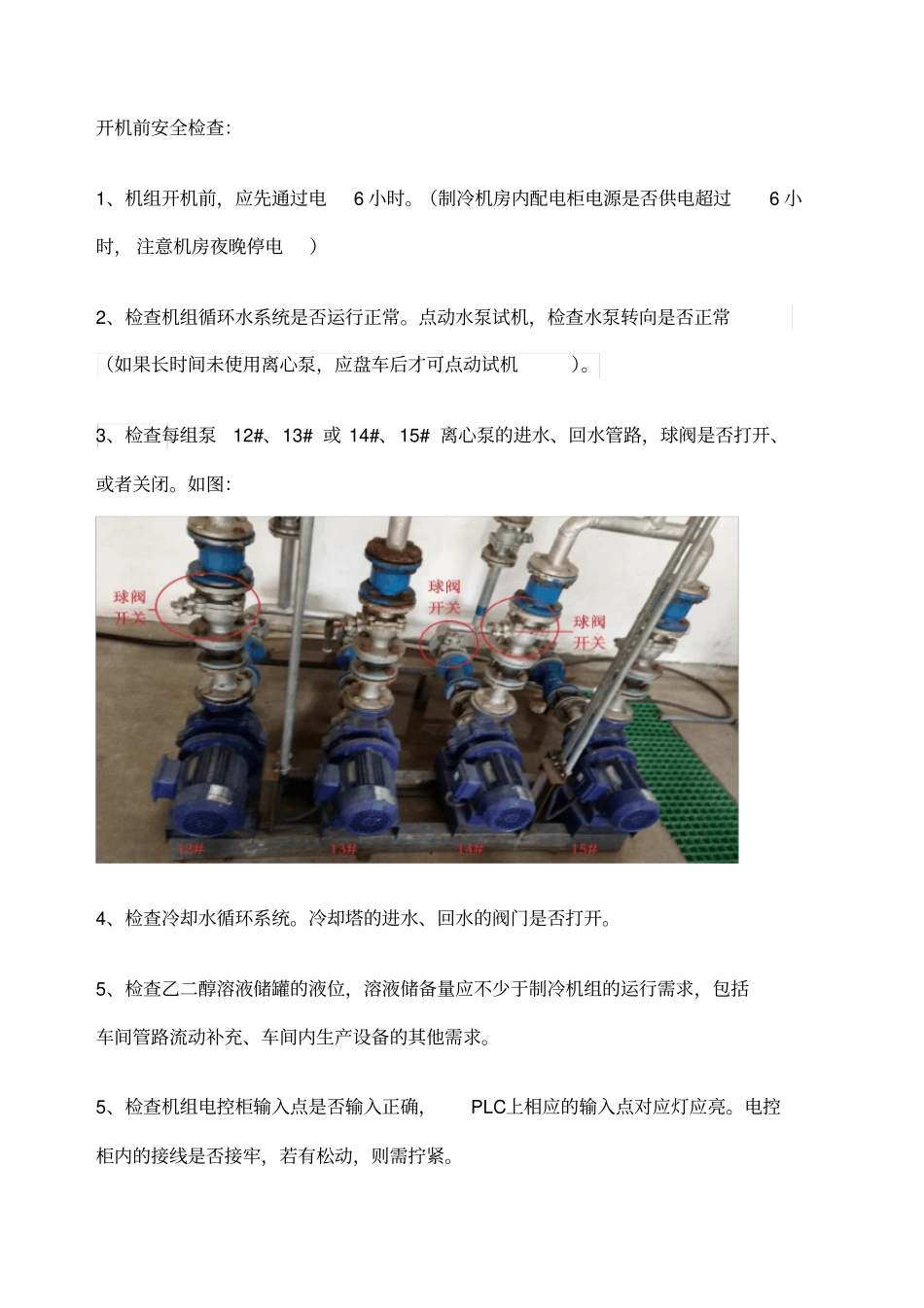

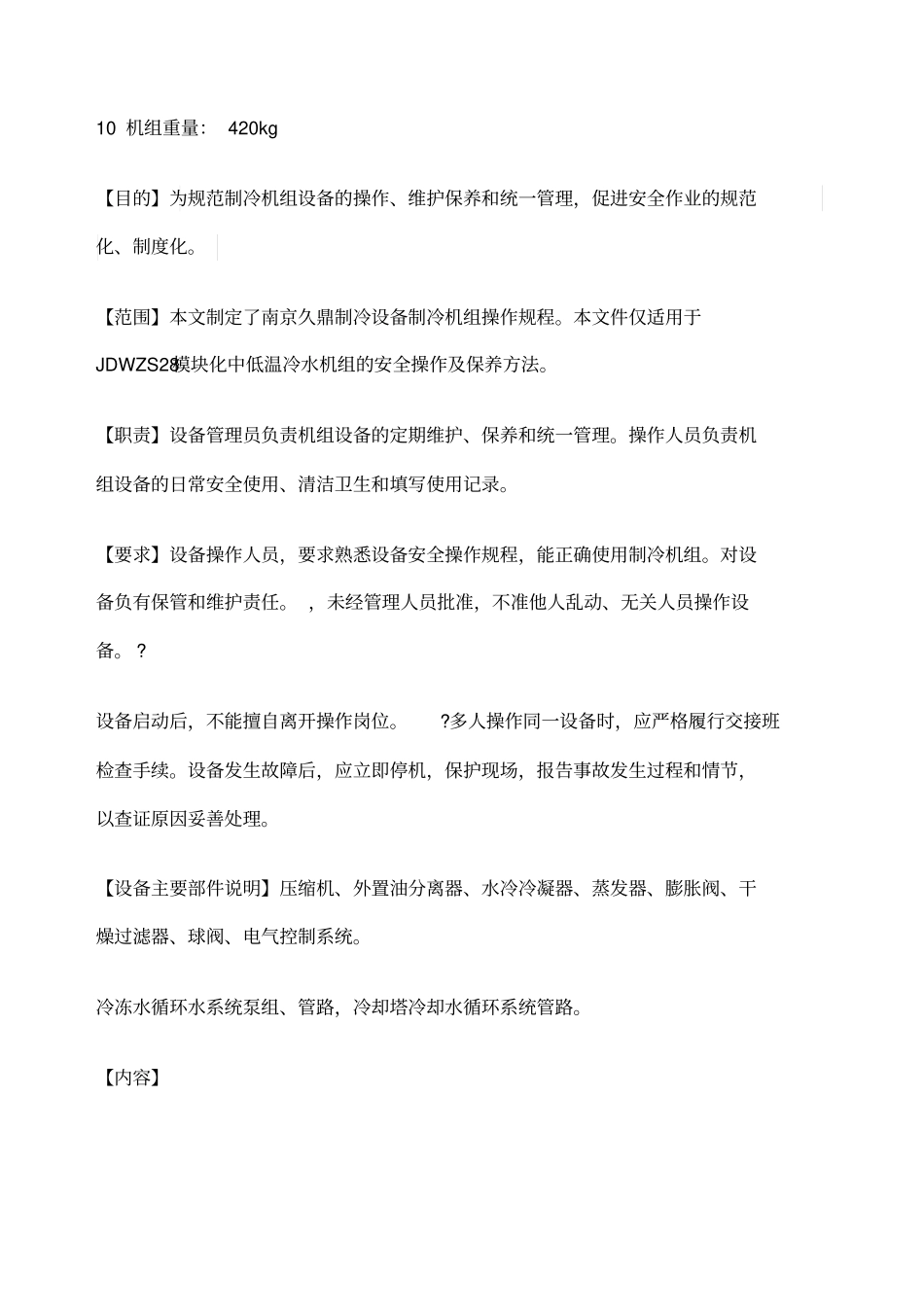

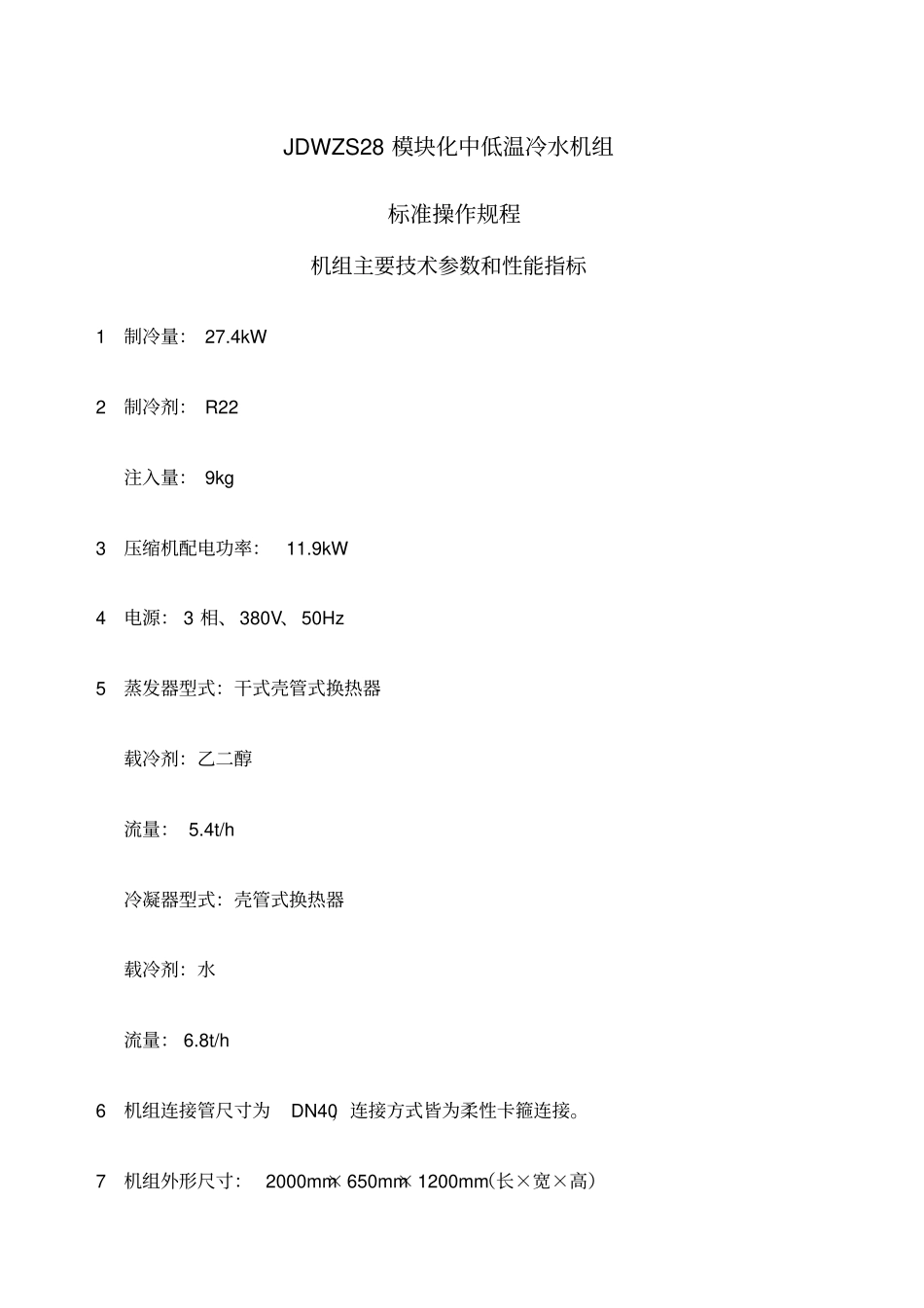

JDWZS28模块化中低温冷水机组标准操作规程机组主要技术参数和性能指标1制冷量:27.4kW2制冷剂:R22注入量:9kg3压缩机配电功率:11.9kW4电源:3相、380V、50Hz5蒸发器型式:干式壳管式换热器载冷剂:乙二醇流量:5.4t/h冷凝器型式:壳管式换热器载冷剂:水流量:6.8t/h6机组连接管尺寸为DN40,连接方式皆为柔性卡箍连接。7机组外形尺寸:2000mm×650mm×1200mm(长×宽×高)10机组重量:420kg【目的】为规范制冷机组设备的操作、维护保养和统一管理,促进安全作业的规范化、制度化。【范围】本文制定了南京久鼎制冷设备制冷机组操作规程。本文件仅适用于JDWZS28模块化中低温冷水机组的安全操作及保养方法。【职责】设备管理员负责机组设备的定期维护、保养和统一管理。操作人员负责机组设备的日常安全使用、清洁卫生和填写使用记录。【要求】设备操作人员,要求熟悉设备安全操作规程,能正确使用制冷机组。对设备负有保管和维护责任。,未经管理人员批准,不准他人乱动、无关人员操作设备。?设备启动后,不能擅自离开操作岗位。?多人操作同一设备时,应严格履行交接班检查手续。设备发生故障后,应立即停机,保护现场,报告事故发生过程和情节,以查证原因妥善处理。【设备主要部件说明】压缩机、外置油分离器、水冷冷凝器、蒸发器、膨胀阀、干燥过滤器、球阀、电气控制系统。冷冻水循环水系统泵组、管路,冷却塔冷却水循环系统管路。【内容】开机前安全检查:1、机组开机前,应先通过电6小时。(制冷机房内配电柜电源是否供电超过6小时,注意机房夜晚停电)2、检查机组循环水系统是否运行正常。点动水泵试机,检查水泵转向是否正常(如果长时间未使用离心泵,应盘车后才可点动试机)。3、检查每组泵12#、13#或14#、15#离心泵的进水、回水管路,球阀是否打开、或者关闭。如图:4、检查冷却水循环系统。冷却塔的进水、回水的阀门是否打开。5、检查乙二醇溶液储罐的液位,溶液储备量应不少于制冷机组的运行需求,包括车间管路流动补充、车间内生产设备的其他需求。5、检查机组电控柜输入点是否输入正确,PLC上相应的输入点对应灯应亮。电控柜内的接线是否接牢,若有松动,则需拧紧。6、检查水流量开关接线连接是否正常。7、检查SA警停开关是否打开。传感器插头是否插牢,是否掉落滑出。如图:8、检查机组制冷剂R22、氮气含量是否正常。观察电柜上方压力控制表是否指示正常9、分别检查两台压缩机后方的视油镜(冷冻油和润滑油)镜内油面液位,油位不少于2/3;正常油面应是低位视油镜液面满位,最低应为视油镜液面的1/2以上。开机操作流程:1、打开冷却塔、水泵等辅助设备。从配电柜上打开冷却塔、离心泵的电源按钮,启动冷冻水、冷却水水系统水泵各一台,如图示:2、水泵开启后,观察压力表参数。水泵指定水压0.15MPa—0.4MPa。正常状态表压0.2MPa左右即可。注意将乙二醇溶液循环管道内气体、反应釜夹套内气体排放干净,以保证乙二醇溶液的有效循环。如图示:在开启离心泵后10—15分钟(长期未使用,应加长水泵运转时间),待车间冷冻水管路充满乙二醇溶液,且冷却水充分循环供给制冷机组。操作人员可通过管路内气泡回声、反应釜等生产设备排气的方法验证是否充分循环。同时参考压力表参数。3、使用电控柜上中文触摸屏进行操作(菜单按键说明:触摸屏采用液晶触摸显示,操作时用手指轻压轻放,严禁用硬物或尖锐物如铅笔等在触摸屏上进行操作)。在菜单中按下,画面将进入运行参数画面(机组的运行参数由生产厂家调试设置完毕,操作人员不可更改)。如图:4、在菜单中点击进入机组运行操作界面,按启动制冷机。机组启动倒计时180秒(自检测试),机组延时启动。注:制冷机自检测试时,如果产生故障,触摸屏会马上弹窗。发现异常要立即停机检查,排除故障方可继续工作。排出故障后,必须等待10分钟后再进行重新启动,否侧会损坏压缩机、减少机组寿命!5、机组压缩机启动后,观察水泵压力表参数,表压正常范围在0.2MPa左右。观察电控柜上方,压力控制表的低压表指示参数。在冷机持续降温的同时,低压表表压会持续下降,表压指针(红色刻度区)最低不可低于0.15bar。否则需临时停机!6、...
