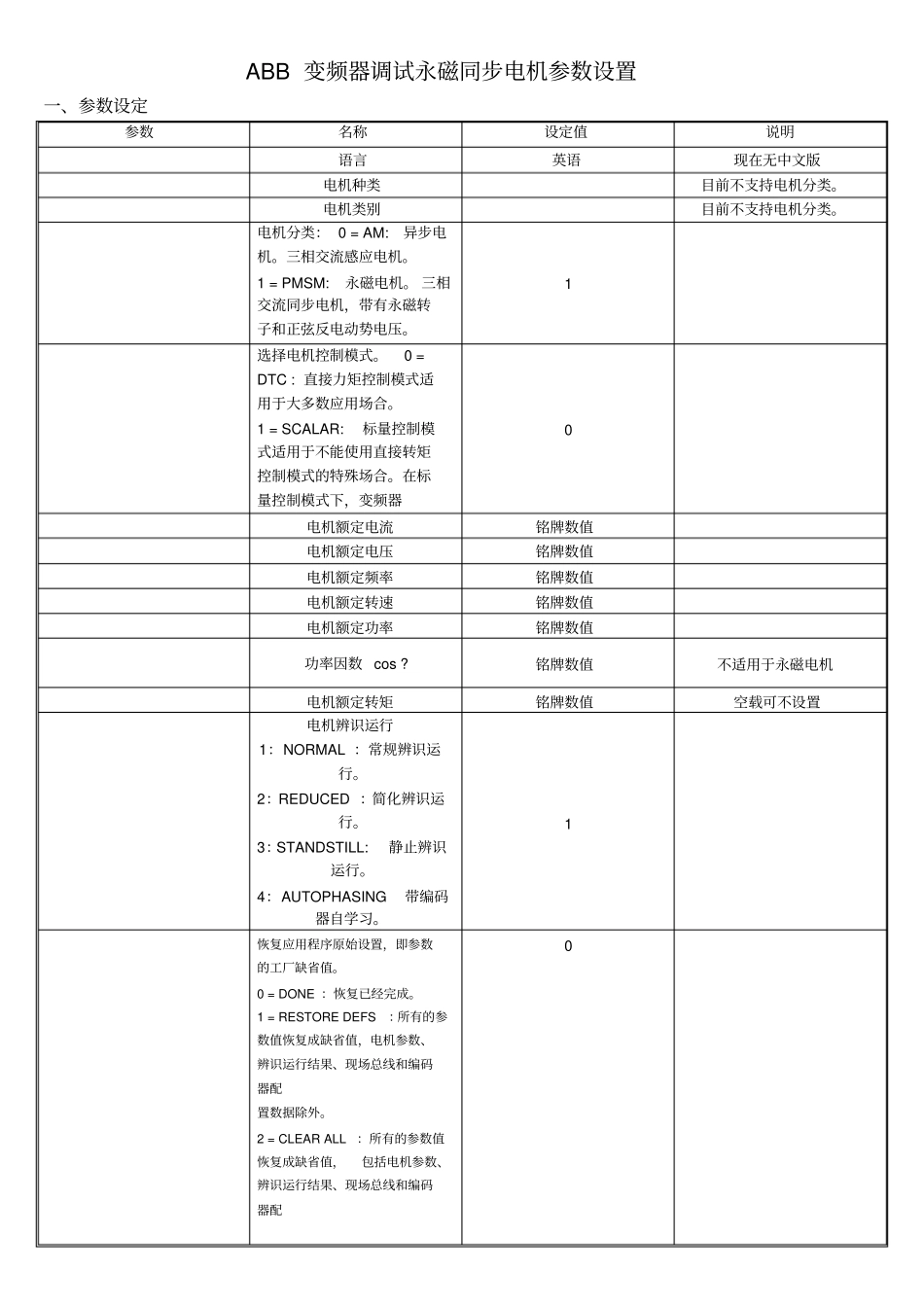

A变频器调试永磁同步电机参数设置_第1页
1/2

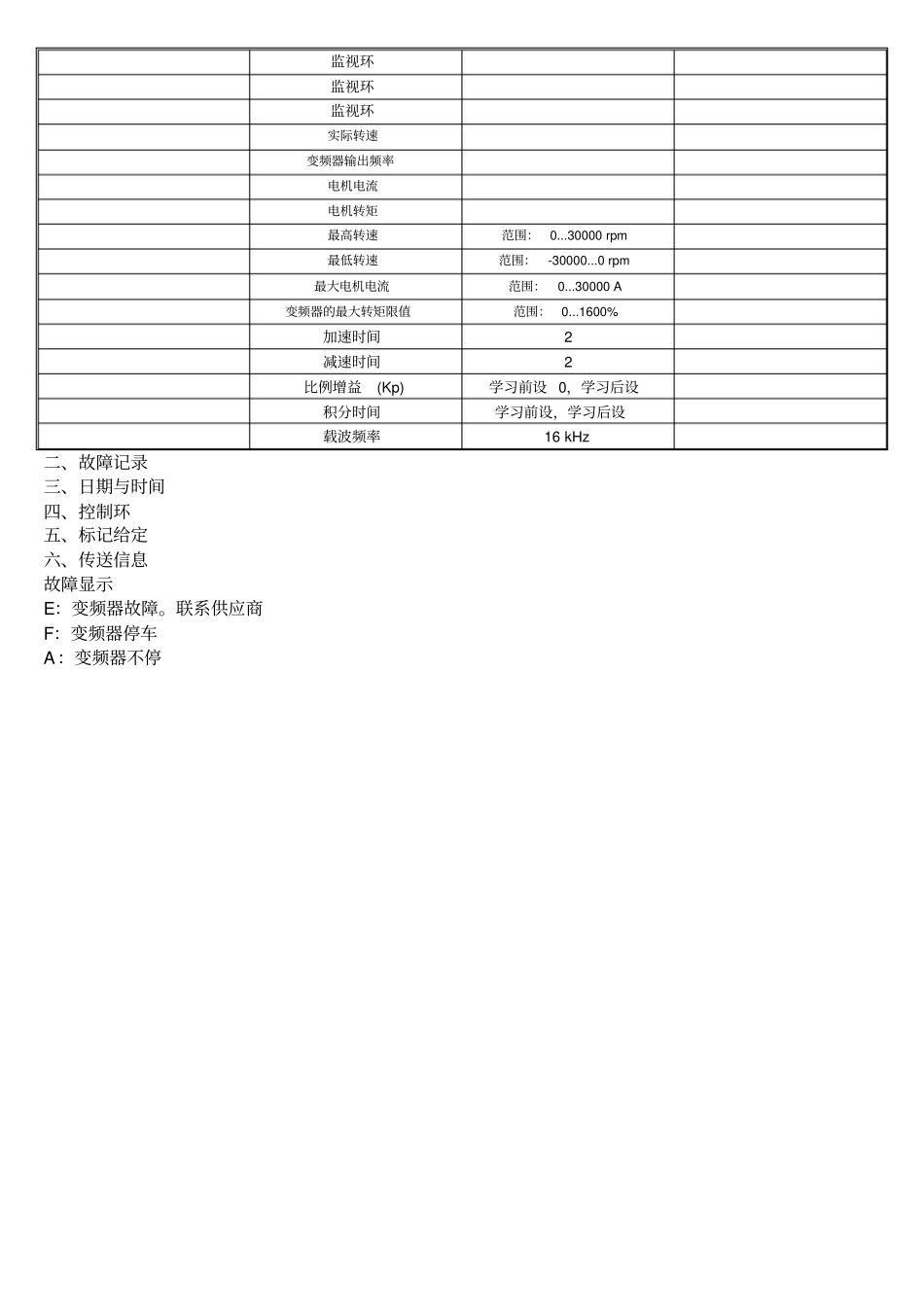

A变频器调试永磁同步电机参数设置_第2页
2/2
ABB变频器调试永磁同步电机参数设置一、参数设定参数名称设定值说明语言英语现在无中文版电机种类目前不支持电机分类。电机类别目前不支持电机分类。电机分类:0=AM:异步电机。三相交流感应电机。1=PMSM:永磁电机。三相交流同步电机,带有永磁转子和正弦反电动势电压。1选择电机控制模式。0=DTC:直接力矩控制模式适用于大多数应用场合。1=SCALAR:标量控制模式适用于不能使用直接转矩控制模式的特殊场合。在标量控制模式下,变频器0电机额定电流铭牌数值电机额定电压铭牌数值电机额定频率铭牌数值电机额定转速铭牌数值电机额定功率铭牌数值功率因数cos?铭牌数值不适用于永磁电机电机额定转矩铭牌数值空载可不设置电机辨识运行1:NORMAL:常规辨识运行。2:REDUCED:简化辨识运行。3:STANDSTILL:静止辨识运行。4:AUTOPHASING带编码器自学习。1恢复应用程序原始设置,即参数的工厂缺省值。0=DONE:恢复已经完成。1=RESTOREDEFS:所有的参数值恢复成缺省值,电机参数、辨识运行结果、现场总线和编码器配置数据除外。2=CLEARALL:所有的参数值恢复成缺省值,包括电机参数、辨识运行结果、现场总线和编码器配0监视环监视环监视环实际转速变频器输出频率电机电流电机转矩最高转速范围:0...30000rpm最低转速范围:-30000...0rpm最大电机电流范围:0...30000A变频器的最大转矩限值范围:0...1600%加速时间2减速时间2比例增益(Kp)学习前设0,学习后设积分时间学习前设,学习后设载波频率16kHz二、故障记录三、日期与时间四、控制环五、标记给定六、传送信息故障显示E:变频器故障。联系供应商F:变频器停车A:变频器不停
