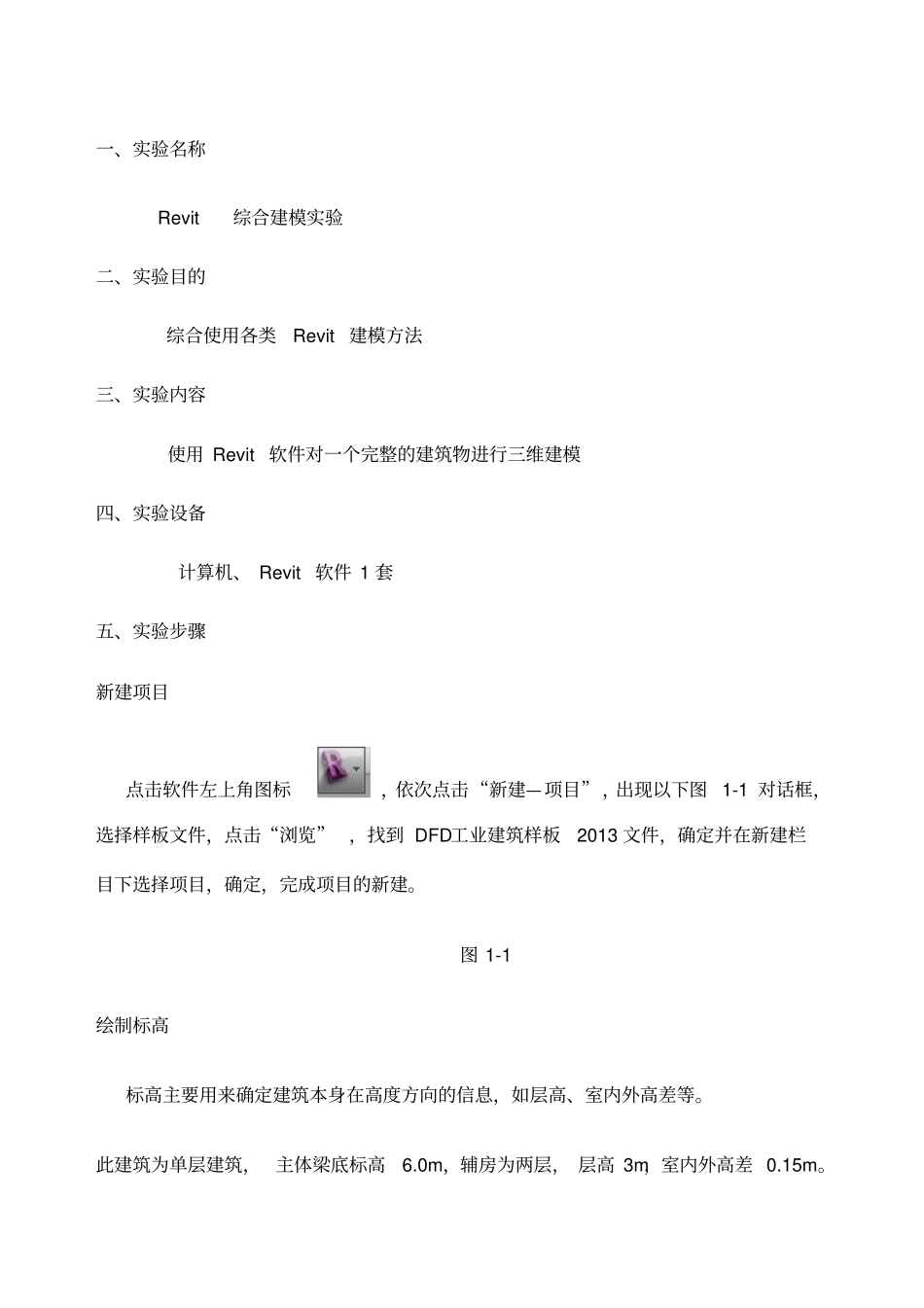

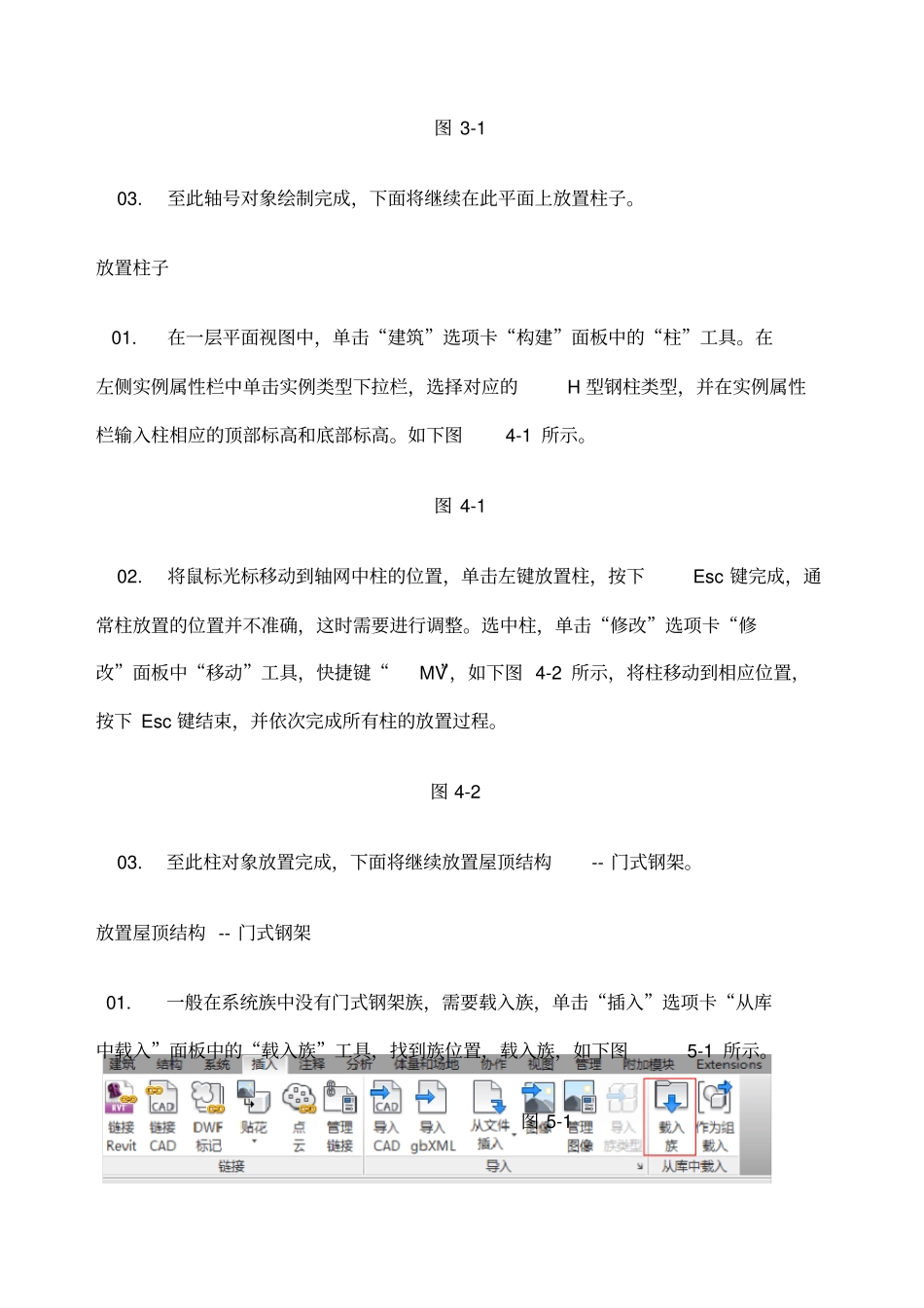

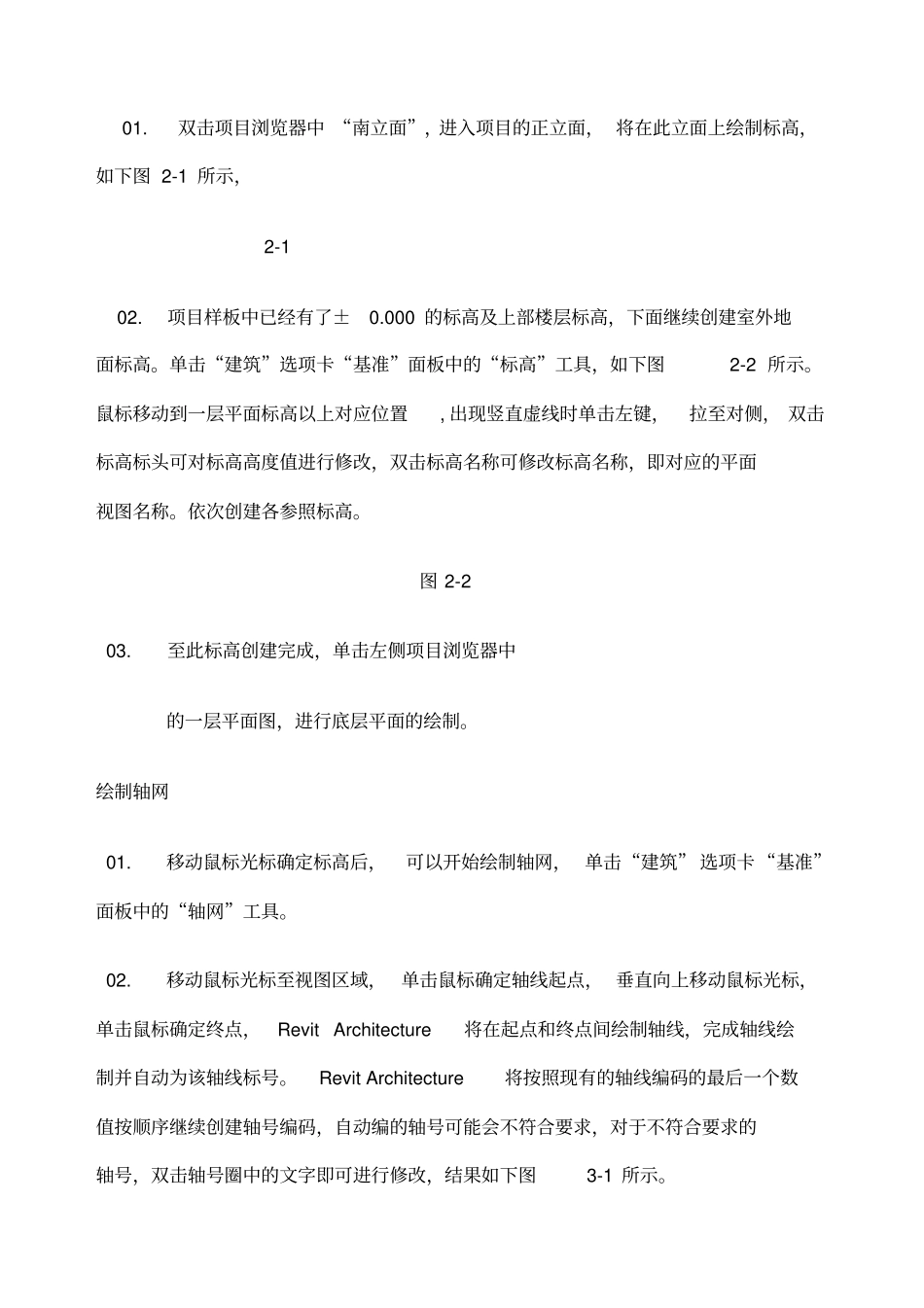

一、实验名称Revit综合建模实验二、实验目的综合使用各类Revit建模方法三、实验内容使用Revit软件对一个完整的建筑物进行三维建模四、实验设备计算机、Revit软件1套五、实验步骤新建项目点击软件左上角图标，依次点击“新建—项目”，出现以下图1-1对话框，选择样板文件，点击“浏览”，找到DFD工业建筑样板2013文件，确定并在新建栏目下选择项目，确定，完成项目的新建。图1-1绘制标高标高主要用来确定建筑本身在高度方向的信息，如层高、室内外高差等。此建筑为单层建筑，主体梁底标高6.0m，辅房为两层，层高3m，室内外高差0.15m。01.双击项目浏览器中“南立面”，进入项目的正立面，将在此立面上绘制标高，如下图2-1所示，2-102.项目样板中已经有了±0.000的标高及上部楼层标高，下面继续创建室外地面标高。单击“建筑”选项卡“基准”面板中的“标高”工具，如下图2-2所示。鼠标移动到一层平面标高以上对应位置,出现竖直虚线时单击左键，拉至对侧，双击标高标头可对标高高度值进行修改，双击标高名称可修改标高名称，即对应的平面视图名称。依次创建各参照标高。图2-203.至此标高创建完成，单击左侧项目浏览器中的一层平面图，进行底层平面的绘制。绘制轴网01.移动鼠标光标确定标高后，可以开始绘制轴网，单击“建筑”选项卡“基准”面板中的“轴网”工具。02.移动鼠标光标至视图区域，单击鼠标确定轴线起点，垂直向上移动鼠标光标，单击鼠标确定终点，RevitArchitecture将在起点和终点间绘制轴线，完成轴线绘制并自动为该轴线标号。RevitArchitecture将按照现有的轴线编码的最后一个数值按顺序继续创建轴号编码，自动编的轴号可能会不符合要求，对于不符合要求的轴号，双击轴号圈中的文字即可进行修改，结果如下图3-1所示。图3-103.至此轴号对象绘制完成，下面将继续在此平面上放置柱子。放置柱子01.在一层平面视图中，单击“建筑”选项卡“构建”面板中的“柱”工具。在左侧实例属性栏中单击实例类型下拉栏，选择对应的H型钢柱类型，并在实例属性栏输入柱相应的顶部标高和底部标高。如下图4-1所示。图4-102.将鼠标光标移动到轴网中柱的位置，单击左键放置柱，按下Esc键完成，通常柱放置的位置并不准确，这时需要进行调整。选中柱，单击“修改”选项卡“修改”面板中“移动”工具，快捷键“MV”，如下图4-2所示，将柱移动到相应位置，按下Esc键结束，并依次完成所有柱的放置过程。图4-203.至此柱对象放置完成，下面将继续放置屋顶结构--门式钢架。放置屋顶结构--门式钢架01.一般在系统族中没有门式钢架族，需要载入族，单击“插入”选项卡“从库中载入”面板中的“载入族”工具，找到族位置，载入族，如下图5-1所示。图5-102.打开“梁顶标高”平面视图，在项目浏览器中找到门式钢架族，单击鼠标右键“创建实例”，将鼠标光标移动到视图区域，单击鼠标左键，按下Esc键结束放置。如下图5-2所示。图5-203.选中门式钢架，在左侧实例属性栏，输入门式钢架的偏移量为和跨长度，并取消坡底柱。如下图5-3所示。图5-304.选中门式钢架并调整到相应位置，方法如柱的调整。转到东立面视图，选中门式钢架，单击“修改”选项卡“修改”面板中的“镜像”工具，单击跨度的中心处即C轴，门式钢架镜像到对侧，按Esc键完成。如下图5-4所示,。图5-405.转到梁底标高视图，选中两段门式钢架，单击“修改”选项卡“创建”面板中的“成组”工具，快捷键“GP”，如下图5-5所示。在弹出创建模型组对话框中，输入“门式钢架组”。在视图中选中门式钢架组，即可进行复制，快捷键“CC”。屋顶结构—门式钢架即完成。图5-5绘制墙体01.切换至“室外标高”视图，单击“建筑”选项卡“构建”面板中的“墙”工具，在左侧实例属性栏墙体类型下拉栏选择相应的墙体类型，选择墙体的底部限制条件为“室外标高”，顶部约束为“直到标高：梁底标高”。如下图6-1所示。02.在视图区域单击鼠标左键，作为起点，沿墙体所在位置的轴线进行绘制，再次单击鼠标右键作为终点，按下Esc键，结束墙体的绘制。依次绘制出油化库四周的墙体。图6-1创建门窗门和窗的插入方法是很简单的操作，难点在于如何创建项目中特有的门窗。在此介...
