切边作业指导书VIP免费

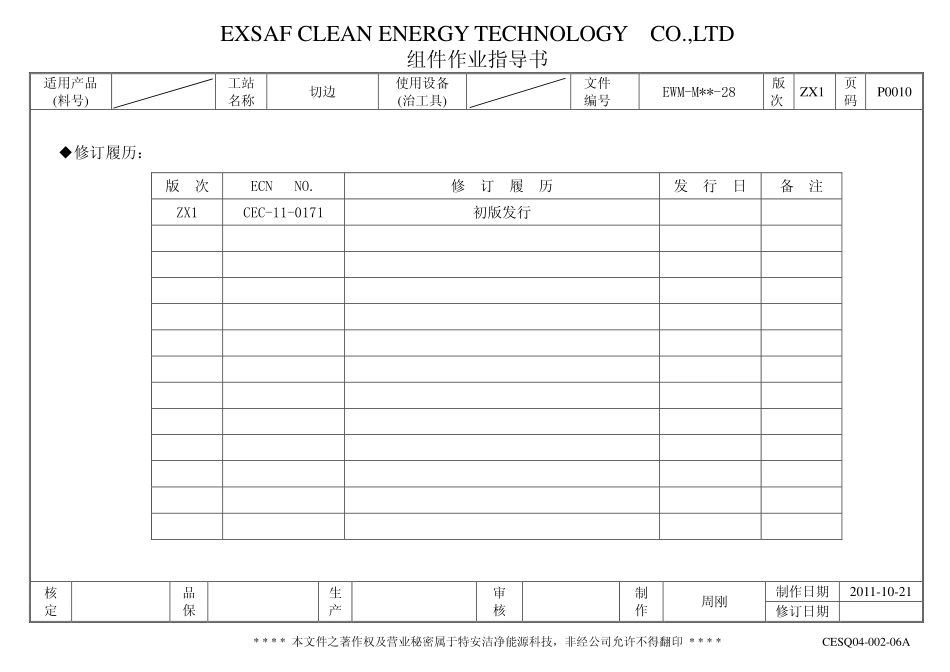

切边作业指导书_第1页
1/6

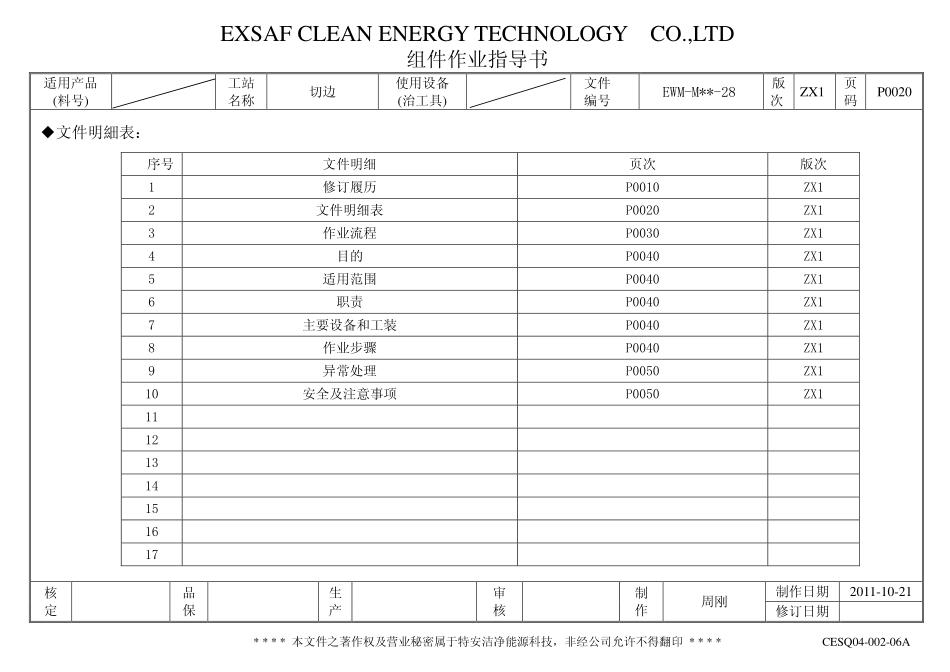

切边作业指导书_第2页
2/6

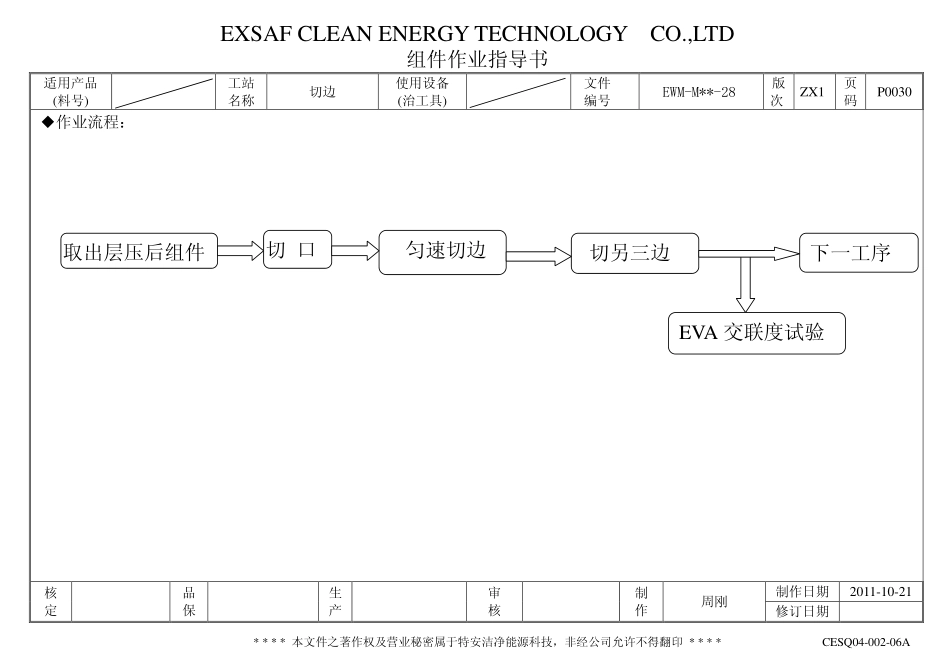

切边作业指导书_第3页
3/6
EXSAFCLEANENERGYTECHNOLOGYCO.,LTD组件作业指导书适用产品(料号)工站名称切边使用设备(治工具)文件编号EWM-M**-28版次ZX1页码P0010核定品保生产审核制作周刚制作日期2011-10-21修订日期****本文件之著作权及营业秘密属于特安洁净能源科技,非经公司允许不得翻印****CESQ04-002-06A◆修订履历:版次ECNNO.修订履历发行日备注ZX1CEC-11-0171初版发行EXSAFCLEANENERGYTECHNOLOGYCO.,LTD组件作业指导书适用产品(料号)工站名称切边使用设备(治工具)文件编号EWM-M**-28版次ZX1页码P0020核定品保生产审核制作周刚制作日期2011-10-21修订日期****本文件之著作权及营业秘密属于特安洁净能源科技,非经公司允许不得翻印****CESQ04-002-06A◆文件明細表:序号文件明细页次版次1修订履历P0010ZX12文件明细表P0020ZX13作业流程P0030ZX14目的P0040ZX15适用范围P0040ZX16职责P0040ZX17主要设备和工装P0040ZX18作业步骤P0040ZX19异常处理P0050ZX110安全及注意事项P0050ZX111121314151617EXSAFCLEANENERGYTECHNOLOGYCO.,LTD组件作业指导书适用产品(料号)工站名称切边使用设备(治工具)文件编号EWM-M**-28版次ZX1页码P0030核定品保生产审核制作周刚制作日期2011-10-21修订日期****本文件之著作权及营业秘密属于特安洁净能源科技,非经公司允许不得翻印****CESQ04-002-06A◆作业流程:取出层压后组件切口匀速切边切另三边EVA交联度试验下一工序EXSAFCLEANENERGYTECHNOLOGYCO.,LTD组件作业指导书适用产品(料号)工站名称切边使用设备(治工具)文件编号EWM-M**-28版次ZX1页码P0040核定品保生产审核制作周刚制作日期2011-10-21修订日期****本文件之著作权及营业秘密属于特安洁净能源科技,非经公司允许不得翻印****CESQ04-002-06A一.目的将电池板玻璃边缘多余的EVA和背板切除,为装框做准备。二.适用范围适用于各种标准组件的切边工序。三.职责操作员:按时按质按量完成切边工作。组长:巡检操作员是否按照作业指导书进行操作,纠正并统计员工不良操作。工序长:统筹切边作业进度。四.主要设备和工装工具/设备:介刀、切边台劳保用品:防切割手套、绒布其它:异丙醇五.作业步骤5.1.作业准备5.1.1.操作员先清洁好切边台,然后将电池板平放在切边台上,正面朝下,背面朝上,电池板待切割边伸出切边台50-60mm。5.1.2.用一块绒布蘸上异丙醇,将刀片擦拭干净。5.2.作业步骤5.2.1.操作员戴好防切割手套,左手按住电池板背面(左手要与电池板边缘保持70-90mm的距离,防止划伤手),右手拿介刀,将介刀倾斜并与电池板平面向前成45°角,在玻璃端部将超出玻璃边缘的背板切开一道切口,用介刀紧贴玻璃,匀速向前切200mm左右(如图1所示),再用介刀沿切口向后切到顶,削掉端部超出玻璃的EVA和背板(如图2所示)。5.2.2.将介刀倾斜,使刀片平面与电池板平面大约成45°角,沿5.2.1描述的200mm处的切割口,用介刀匀速推到尾部,即可完成该边的切边作业。拉起切边台上升开关,旋转电池板待切割边至切边台边缘,再按下降开关,下降切边台(图3)。5.2.3.重复5.2.1和5.2.2的操作,完成其余三个边的切边作业,使背板大小和玻璃一致。切边时电池板背面不能有多余的刀痕,切割边是一条直线,没有毛边。并且刀片一定要锋利,以免将背板切裂。5.2.4.需做EVA交联度实验时,操作员应将切下的四条边,编好号并交给实验室人员。5.2.5.四边切好后,将电池板转到下一道工序。EXSAFCLEANENERGYTECHNOLOGYCO.,LTD组件作业指导书适用产品(料号)工站名称切边使用设备(治工具)文件编号EWM-M**-28版次ZX1页码P0050核定品保生产审核制作周刚制作日期2011-10-21修订日期****本文件之著作权及营业秘密属于特安洁净能源科技,非经公司允许不得翻印****CESQ04-002-06A图1切边图2修角图3切边台升降开关六.异常处理6.1.背板撕裂6.1.1.在切边过程中造成背板撕裂的情况应即更换刀片进行切边作业。七.安全及注意事项7.1.安全事项7.1.1.操作员要戴棉线手套,注意安全,小心划伤。7.1.2.绝对禁止在不戴手套或者指套的情况下接触电池片。7.2.注意事项7.2.1.背板朝上放置在切边台面,切勿将玻璃平面朝上放置进行切边作业。刀口与电池板平面向前成45°角E...
