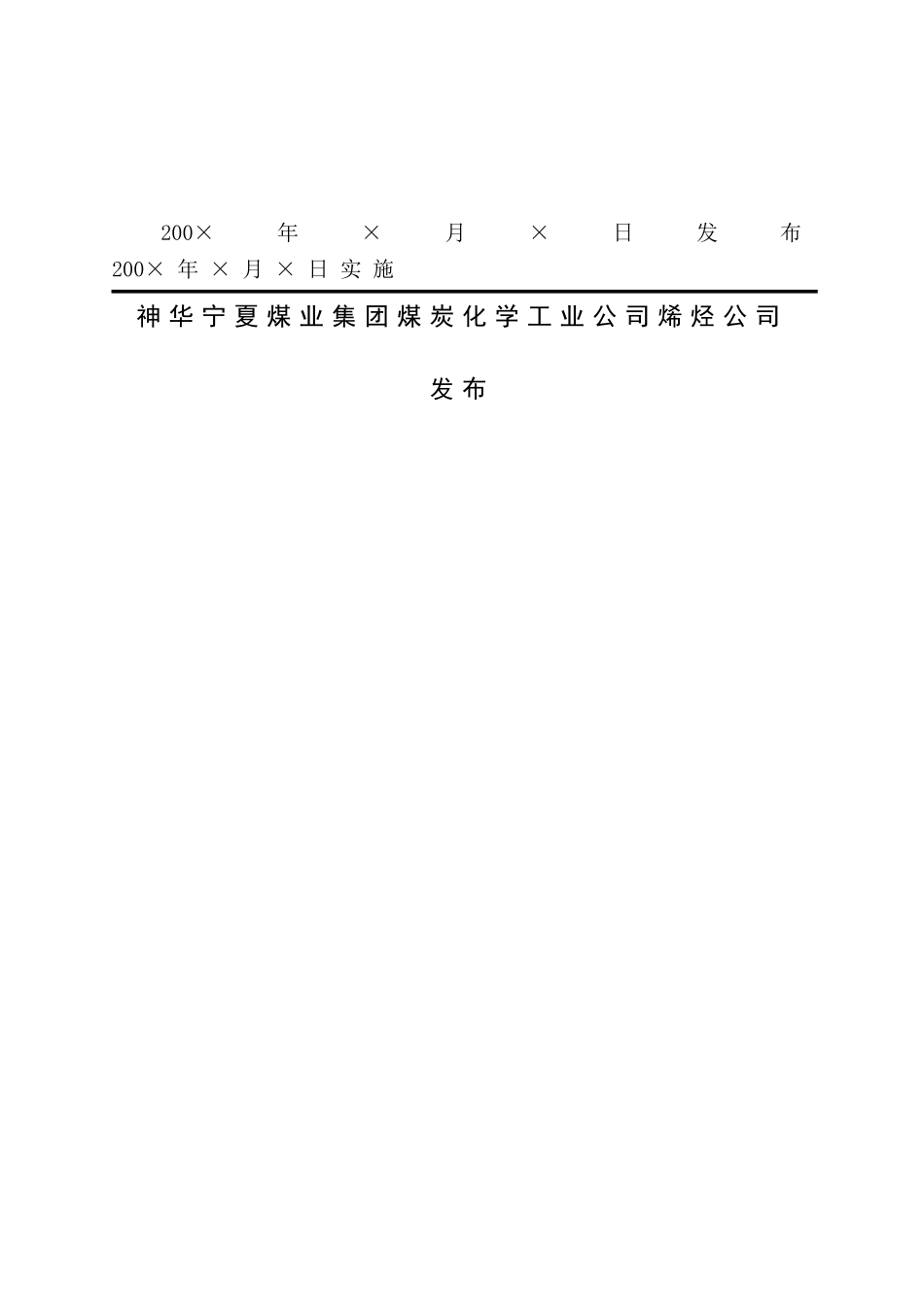

神华宁夏煤业集团煤炭化学工业公司烯烃公司梅兰日兰UPS运行规程(试用版)200×年×月×日发布200×年×月×日实施神华宁夏煤业集团煤炭化学工业公司烯烃公司发布梅兰日兰UPS运行规程审批表项目单位姓名签字日期编写电仪中心田新军电仪中心电仪中心分厂审核××分厂部门审定安环保卫部机械动力部生产技术部批准总工程师设备副经理--3修改内容：单位负责人签字：20年月日修改内容：单位负责人签字：20年月日修改内容：单位负责人签字：20年月日修改内容：单位负责人签字：20年月日修改内容：单位负责人签字：20年月日--4目录1、总则2、工作原理简述3、25种常见故障报警4、6种运行方式6、切换操作7、注意事项1.总则--5本规程规定了神华宁夏煤业集团煤炭化学工业分公司烯烃公司双冗余梅兰日兰UPS的工作原理、运行状态、常见故障报警、正常切换操作及注意事项。1.1规程概述1.1.1为加强电气设备运行管理工作，实现设备运行工作全面受控，不断提高运行的科学性和可操作性，保证设备本质安全，实现长周期经济运行，特制定本规定。1.1.2设备运行规程是规范设备运行全过程受控的指导性文件，本规程适用于神华宁夏煤业集团煤炭化学工业分公司烯烃公司双冗余梅兰日兰UPS的日常运行切换操作及常见故障的判断。1.2本规程是根据梅兰日兰厂家提供的UPS操作手册及有关设备说明书，并结合实际情况编写而成的。2.工作原理简述。2.1梅兰日兰双冗余UPS是一个不间断供电系统，它主要由整流器、逆变器及静态开关三大部分组成。正常情况下，输入交流电源经过整流器被转换成直流电，一部分用来给电池充电，另一部分通过逆变器被转换成稳定的交流电，给负载提供所需的交流电源。2.2当双冗余系统的某一单元主输入电源出现故障时，负载自动转向本单元电池供电，保证供电的不间断。2.3当双冗余系统的某一单元出现故障时，负载自动转向另一单元，UPS始终给负载供电，保证供电的不间断。2.4当双冗余系统的2台主机都出现故障时，根据控制逻辑将负载转换到旁路，电能流经两台UPS的旁路静态开关并机运行。即使某个单元的旁路不可用，冗余系统另一单元可以确保向负载供电。2.5进行UPS维护操作时，可以使用单元上的检修旁路给负载供电。3、25种常见故障报警（通过UPS面板的LCD显示屏查询）3.1A1MAINSFAULT整流器输入电源故障可能的故障原因1)中央系统中断（主交流电源故障）。2)UPS上游配电问题。3)整流器输入开关断开。3.2A2CHARGERFAULT电池充电器故障3.3A3RECTFUSE一个或多个整流器熔丝烧掉3.4A4THERIMAGE由于过载，负载切换由主交流电源供电。30分钟后，负载被切换回逆变器。3.5A5AC/DCFAULT整流器输出电压超限可能的故障原因1)主交流电源输入电压过高/过低。2)UPS上游配电问题。3)整流器输入开关（OCB）断开。--64)整流器桥故障。3.6A6INPUTWRSEQ输入相序错误。3.7A7BCBOPEN电池开关（BCB）断开3.8A8BATTDISCH电池正在放电。可能的故障原因1)整流器输入主交流电源故障(报警A1显示)。2)整流器故障。3.9A9BATTAUTEND电池后备时间已结束(估算值)3.10A10BATTFAULT电池测试失败。可能的故障原因:1)电池测试是在电池未完全充电的情况下进行的。2)一个或多个电池单体损坏。3.11A11BATTINTEST正在进行电池测试。3.12A12PLLFAULT数字同步系统有问题。可能的故障原因:1)旁路输入电源受严重干扰或中断。2)UPS不能接受主交流电源变化速度(由于负载保护)。3.13A13INVOUTTOL逆变器输出电压超限可能的故障原因:1)由于严重过载(超过200%)，逆变器输出限流。2)逆变器故障。3.14A14OVERLOAD逆变器过载(负载超过100%)，热保护启动。3.15A15BYPFAULT旁路输入故障。可能的故障原因:1)旁路电源故障。2)UPS上游配电问题。3)静态旁路开关（SBCB）断开。4)输入相序错误。3.16A16BYPFEEDLOAD旁路向负载供电。可能的故障原因:1)逆变器过载。2)热过载。3)通过微动开关的强迫切换。4)逆变器故障3.17A17RERTBLOCK旁路和逆变器间的再次切换受阻，负载在旁路上。可能的故障原因:1)逆变器多次严重过载。如有可能，在确认负载为正常后，对UPS复位，使负载切换回逆变器。3.18A18MBYPCLOSE手动旁路开关闭合(逆变器停机)。3.19A19OCBOPENUPS输出开关断开。...
