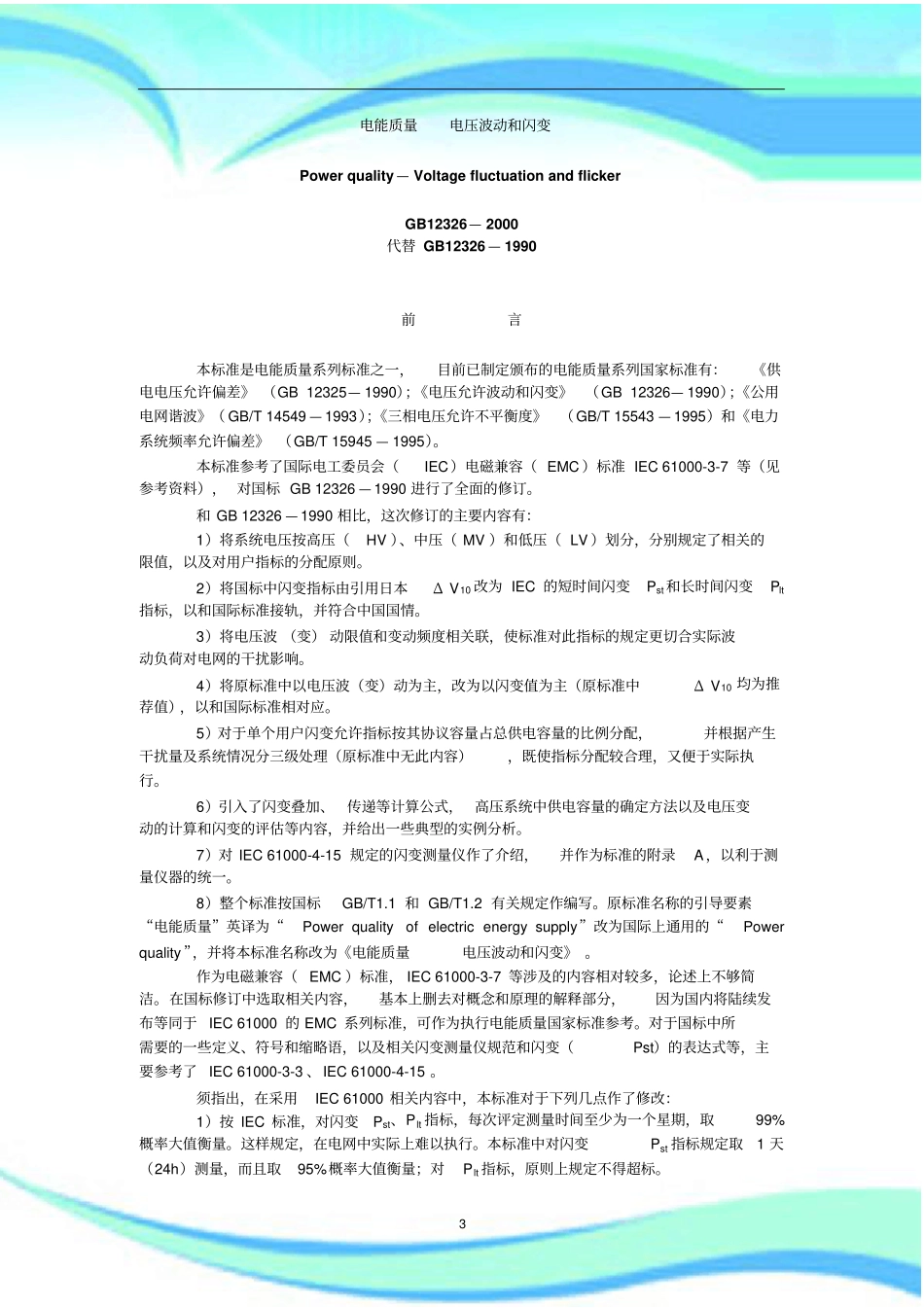

、GB／T-电能质量-电压波动和闪变2————————————————————————————————作者：————————————————————————————————日期：3电能质量电压波动和闪变Powerquality—VoltagefluctuationandflickerGB12326—2000代替GB12326—1990前言本标准是电能质量系列标准之一，目前已制定颁布的电能质量系列国家标准有：《供电电压允许偏差》（GB12325—1990）；《电压允许波动和闪变》（GB12326—1990）；《公用电网谐波》（GB/T14549—1993）；《三相电压允许不平衡度》（GB/T15543—1995）和《电力系统频率允许偏差》（GB/T15945—1995）。本标准参考了国际电工委员会（IEC）电磁兼容（EMC）标准IEC61000-3-7等（见参考资料），对国标GB12326—1990进行了全面的修订。和GB12326—1990相比，这次修订的主要内容有：1）将系统电压按高压（HV）、中压（MV）和低压（LV）划分，分别规定了相关的限值，以及对用户指标的分配原则。2）将国标中闪变指标由引用日本ΔV10改为IEC的短时间闪变Pst和长时间闪变Plt指标，以和国际标准接轨，并符合中国国情。3）将电压波（变）动限值和变动频度相关联，使标准对此指标的规定更切合实际波动负荷对电网的干扰影响。4）将原标准中以电压波（变）动为主，改为以闪变值为主（原标准中ΔV10均为推荐值），以和国际标准相对应。5）对于单个用户闪变允许指标按其协议容量占总供电容量的比例分配，并根据产生干扰量及系统情况分三级处理（原标准中无此内容），既使指标分配较合理，又便于实际执行。6）引入了闪变叠加、传递等计算公式，高压系统中供电容量的确定方法以及电压变动的计算和闪变的评估等内容，并给出一些典型的实例分析。7）对IEC61000-4-15规定的闪变测量仪作了介绍，并作为标准的附录A，以利于测量仪器的统一。8）整个标准按国标GB/T1.1和GB/T1.2有关规定作编写。原标准名称的引导要素“电能质量”英译为“Powerqualityofelectricenergysupply”改为国际上通用的“Powerquality”，并将本标准名称改为《电能质量电压波动和闪变》。作为电磁兼容（EMC）标准，IEC61000-3-7等涉及的内容相对较多，论述上不够简洁。在国标修订中选取相关内容，基本上删去对概念和原理的解释部分，因为国内将陆续发布等同于IEC61000的EMC系列标准，可作为执行电能质量国家标准参考。对于国标中所需要的一些定义、符号和缩略语，以及相关闪变测量仪规范和闪变（Pst）的表达式等，主要参考了IEC61000-3-3、IEC61000-4-15。须指出，在采用IEC61000相关内容中，本标准对于下列几点作了修改：1）按IEC标准，对闪变Pst、Plt指标，每次评定测量时间至少为一个星期，取99%概率大值衡量。这样规定，在电网中实际上难以执行。本标准中对闪变Pst指标规定取1天（24h）测量，而且取95%概率大值衡量；对Plt指标，原则上规定不得超标。42）对于电压变动，除了按变动频度r范围给出限值外，还补充了随机性不规则的电压变动的限值以及测量和取值方法。3）在IEC标准中，除了电磁兼容值外还引入“规划值”，规划值原则上不大于兼容值，是由电力部门根据负荷和电网结构等特点自行规定的目标值，本标准不采用“兼容值”或“规划值”，一律用“限值”概念。4）IEC61000-3-7实际上只对中、高压波动负荷的兼容限值作了规定，对于低压，主要是控制单台设备的限值，已由IEC61000-3-3和IEC61000-3-5中作了规定（国内将有等同标准）。在制定本标准时，鉴于中、低压设备兼容值相同（见IEC61000-3-7），而国产低压电气设备大多未按IEC标准检验其电压波动和闪变指标，故将低压也作了规定，以使标准较为完整。本标准从实施之日起，代替GB12326—1990。本标准的附录A、附录B都是标准的附录。本标准的附录C、附录D都是提示的附录。本标准由国家经贸委电力司提出。本标准由全国电压电流等级和频率标准化技术委员会归口。本标准起草单位：国家电力公司电力科学研究院、清华大学、北京供电局、北京钢铁设计研究总院、机械科学研究院。本标准主要起草人：林海雪、孙树勤、赵刚、陈斌发、王敬义、李世林。中华人民共和国国家标准电能质量电压波动和闪变G...
