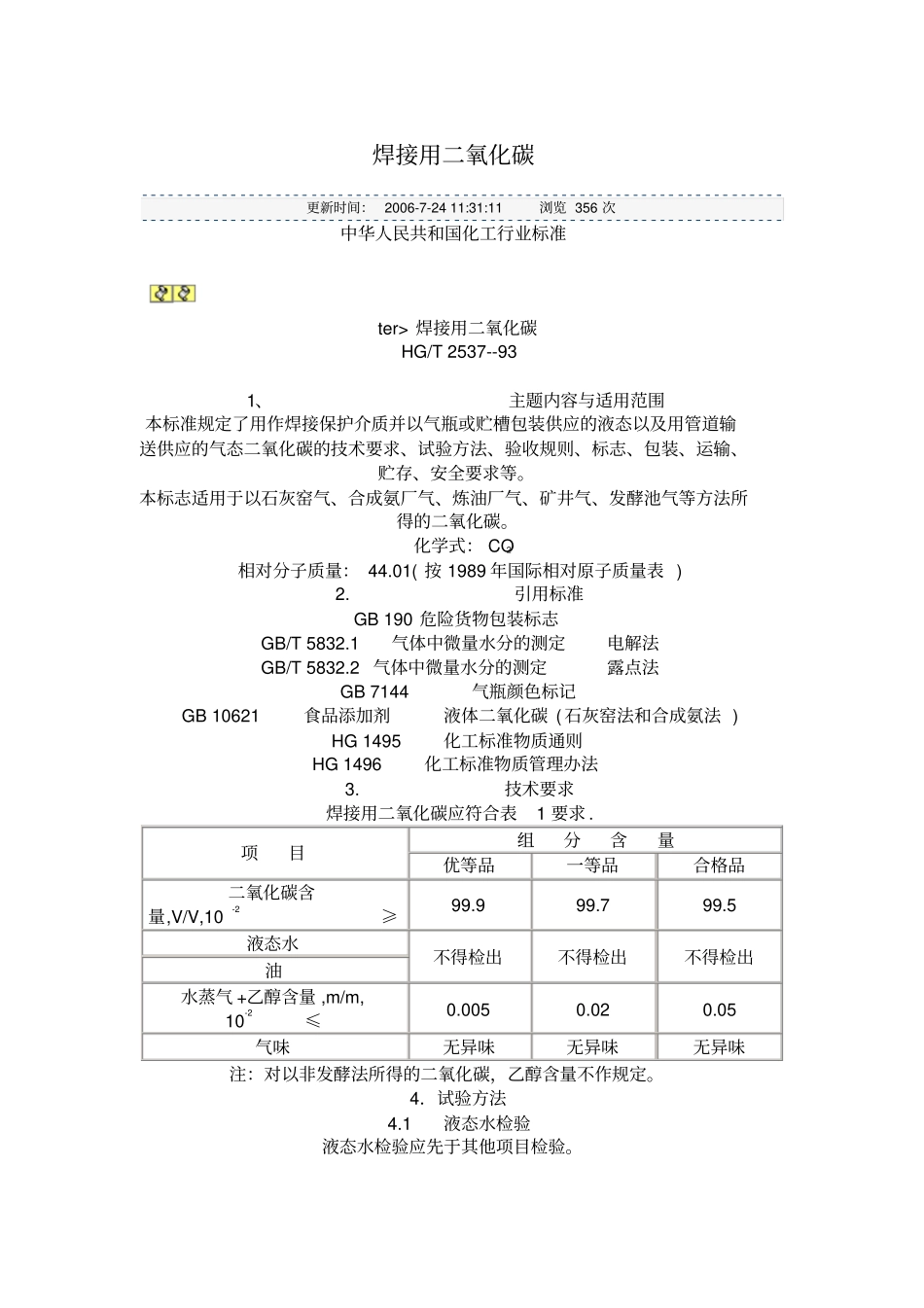

焊接用二氧化碳更新时间：2006-7-2411:31:11浏览356次中华人民共和国化工行业标准ter>焊接用二氧化碳HG/T2537--931、主题内容与适用范围本标准规定了用作焊接保护介质并以气瓶或贮槽包装供应的液态以及用管道输送供应的气态二氧化碳的技术要求、试验方法、验收规则、标志、包装、运输、贮存、安全要求等。本标志适用于以石灰窑气、合成氨厂气、炼油厂气、矿井气、发酵池气等方法所得的二氧化碳。化学式：CO2相对分子质量：44.01(按1989年国际相对原子质量表)2.引用标准GB190危险货物包装标志GB/T5832.1气体中微量水分的测定电解法GB/T5832.2气体中微量水分的测定露点法GB7144气瓶颜色标记GB10621食品添加剂液体二氧化碳(石灰窑法和合成氨法)HG1495化工标准物质通则HG1496化工标准物质管理办法3.技术要求焊接用二氧化碳应符合表1要求.项目组分含量优等品一等品合格品二氧化碳含量,V/V,10-2≥99.999.799.5液态水不得检出不得检出不得检出油水蒸气+乙醇含量,m/m,10-2≤0.0050.020.05气味无异味无异味无异味注：对以非发酵法所得的二氧化碳，乙醇含量不作规定。4．试验方法4.1液态水检验液态水检验应先于其他项目检验。将样品气瓶倾斜倒置，瓶嘴向下。5min后缓慢开启瓶阀，气瓶中不应有液态水流出，只能有徽弱的二氧化碳气流出。4.2油的检验按GB10621中3.3条检验。4.3二氧化碳含量测定测定二氧化碳含量从液相取样。二氧化碳含量测定按GB10621中3.2条规定的方法规定。4.4水蒸气含量与乙醇含量测定水蒸气含量与乙醇含量测定从气相取样。4.4.1水蒸气含量测定采用质量称量法、电解法或露点法。质量称量法为仲裁法。4.4.1.1质量称量法4.4.1.1.1方法原理样品气体通过五氧化二磷收管，其中的水蒸气被吸收。根据吸收管质量的增加求出水蒸气含量。4.4.1.1.2仪器、试剂和材料a.玻璃吸收管：U型管，Ф13mm×1.5mm,管长100mm,两端具有支管和带孔的磨口玻璃活塞。b.分析天平：最小分度0.1mg。c.转子流量计：测量范围0.5∽1.5L/min。d.湿式气体流量计：额定流量1000L/h,经校正后使用。e.分样筛：0.25∽0.32mm,0.12∽0.16mm。f.盐酸(GB622):分析纯，1＋1溶液。g.五氧化二磷（GB2305）：化学纯。h.石英吵或吵子：经分样筛过筛后，粒度为0.12∽0.32mm。砂子需经1＋1盐酸酸洗后再水洗至无游离酸。于150℃下干燥2h.冷却备用。4.4.1.1.3测定装置如图1所示.4.4.1.1.4测定步骤将所需体积的石英砂或经处理过的砂子装入具塞容器内,迅速加入等体积的五氧化二磷,盖上塞子,晃动容器,使五氧化二磷与石英或砂子混合均匀,迅速将该混合物移入清洁、干燥的U型吸收管内。管口用玻璃纤维填紧，塞上涂有真空脂的磨口塞，转动塞子，使其确实不漏气。两支吸收管之间用软管联接。把吸收管与样品气瓶、转子流量计、湿式气体流量计按图1所示联接，并检查整个装置不漏气。小心开启样品气瓶阀、减压阀和吸收管活塞，让样品气以约500mL/min的流量流过10min，完全置换吸收管中的空气，并使湿式流量计中的水被二氧化碳饱和。关闭减压阀和吸收管活塞，取下吸收管，擦净外壁。把吸收管置于玻璃干燥器内约20min后称量（准确至0.1mg）。其质量为m1。重新按图1接好吸收管，记下湿式气体流量计读数为V1，然后以0.5∽1L/min的流量取样50L。关闭样品气阀和吸收管活塞，记下湿式气体流量计读数为V2。取下吸收管并擦净外壁，把吸收管置于玻璃干燥器内20min后称量（准确至0.1mg）,其质量为m2。4.4.1.1.5计算质量称量法测定水蒸气含量W按式（1）计算⋯⋯⋯⋯⋯⋯(1)式中：m1—取样前吸收管的质量，g；m2—取样后吸收管的质量，g；V1—取样前湿式气体流量计读数，L;t—样品气体的温度，C;P—温度时的大气压，kPa;p—温度t时水的饱和蒸气压，kPa(见附录)；22.26—每摩尔二氧化碳的体积,L;44.01—每摩尔二氧化碳的质量,g。注：测定装置的各连接软管要适当地短，减少渗漏。4.4.1.2电解法4.4.1.2.1电解法测定水蒸气含量按GB/T5832.1进行。4.4.1.2.2计算电解法测定焊接用二氧化碳中水蒸气含量W按式(2)计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(2)式中:Φ—电解法测得的水蒸气体积分数,10-6;18.01—每摩尔水的质量,g;22.4—每摩尔水蒸气的体积,L;44.01—每摩尔二氧化碳...
