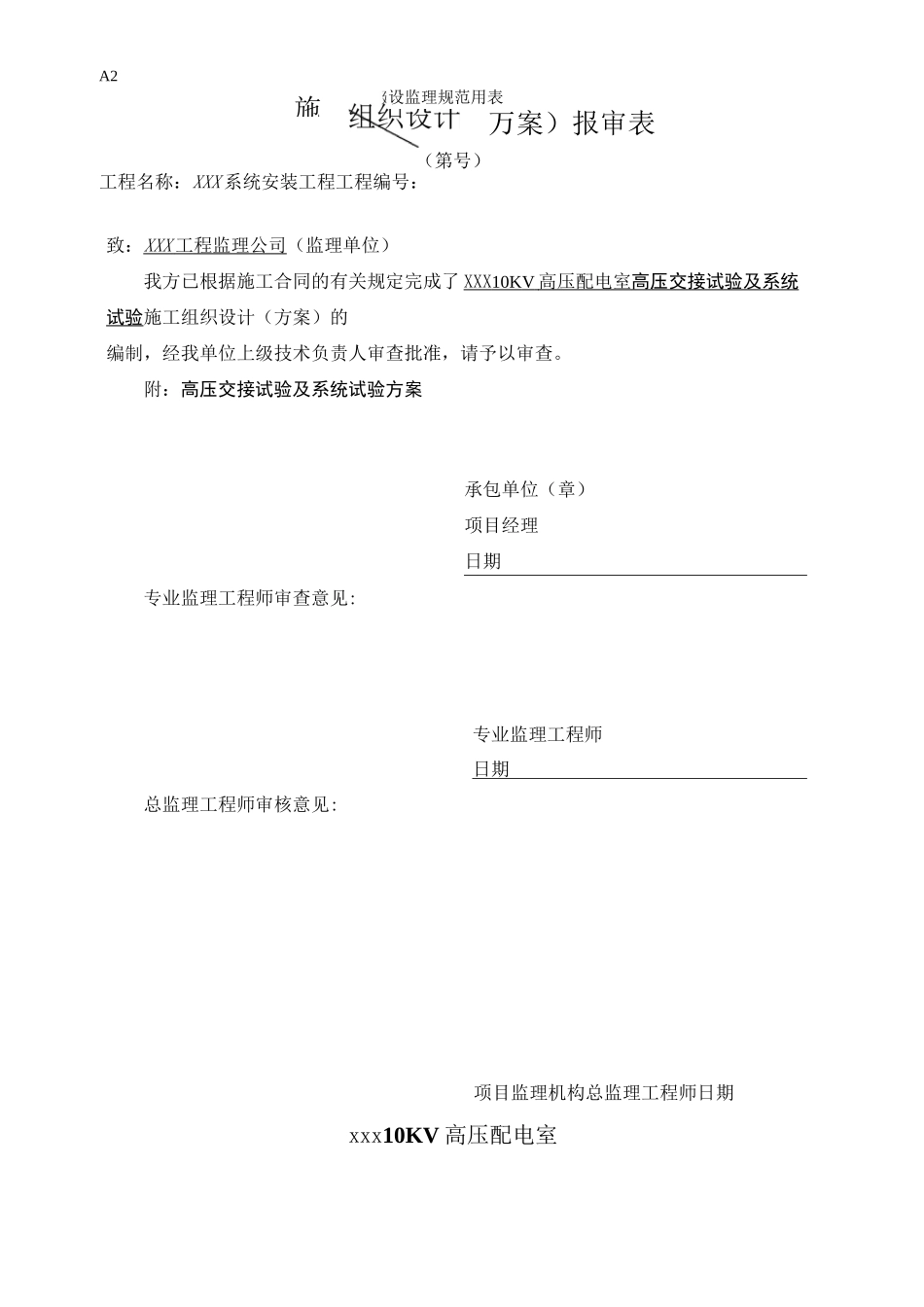

施设监理规范用表万案）报审表（第号）工程名称：XXX系统安装工程工程编号：致：XXX工程监理公司（监理单位）我方已根据施工合同的有关规定完成了XXX10KV高压配电室高压交接试验及系统试验施工组织设计（方案）的编制，经我单位上级技术负责人审查批准，请予以审查。附：高压交接试验及系统试验方案承包单位（章）项目经理日期专业监理工程师审查意见:专业监理工程师日期总监理工程师审核意见:项目监理机构总监理工程师日期xxx10KV高压配电室A2高压交接试验及系统试验方案审批：审核：xxx编制：xxxXXX项目经理部2012年10月25日1使用范围12编制依据13工程概况及主要工程量14电气设备交接试验25变配电系统试验126质量保证措施177HSE措施178.主要调试器具一览表：199.主要设备工机具质量证明文件明细表2210、施工人员计划22建筑电气工程施工质量验收规GB50303-20021使用范围本施工方案适用于XXX系统安装工程XXX10KV高压配电室电气设备交接试验及系统试验。2编制依据XXX系统安装工程XXX10KV高压配电室项目电气施工图生产厂家产品说明书、安装和技术资料；参考规范、规程：电气装置安装工程电气设备交接试验标准》GB50150-2006电气装置安装工程蓄电池施工及验收规范》GB50172-923工程概况及主要工程量3.1工程概况本项目10KV变配电所，主要供电能力2*2000KVA和2*800KVA，二层结构，一层为电缆夹层，二层为高于配电室，低压配电室和控制室。1#煤焦10KV配电室主电源第一，二两10KV高压回路电源由上级变电所两段10KVI、II段母线侧电源引出，进线方式为电缆两路4根YJV-8.7/10KV-3*185出线。该高压配电室10KV系统采用单母线分段接线供电方式，两路10KV电源互为备用。系统采用综合微机监控装置对10KV线路、变压器、电动机、分段开关、电压互感器等设备进行全程监控。本工程10KV高压配电室为四台变压器，其中SCB-2000KVA干变两台、S11-800KVA油侵变压器两台，高压电动机12台。本站一二段10KV补偿方式为分别采用高压柜高压侧一二段集中补偿，通过补偿使功率因数达到0.9以上。3.2电气主要工程量主要工程量如表3-1所示：表3-1电气主要工程量序号名称单位数量备注1S11-800KVA/10KV/0.4KV油侵式电力变压器台22SCB-2000KVA/10KV/0.4KV干式电力变压器台2310KV高压电动机200KW/10KV台2410KV高压电动机220KW/10KV台2510KV高压电动机250KW/10KV台2610KV高压电动机355KW/10KV台2710KV高压电动机900KW/10KV台2810KV高压开关柜台519高压补偿电容柜台210控制柜及交直流柜台411进户高压电力缆YJV-.7/10KV-3*185根812出户高压电力电缆YJV-.7/10KV-3*70根16130.6/1KV低压电力电缆米1200140.6/1KV低压控制电缆米15004电气设备交接试验4.1电力电缆4.1.1本项目电力电缆额定电压等级为0.6/1KV、8.7/10KV两种。4.1.2试验项目按照《电气装置安装工程电气设备交接试验标准》GB50150-2006电力电缆试验记录要求进行，即试验项目有：绝缘电阻测量、直流耐压及泄漏电流测量、相位检查等。4.1.3电力电缆线路的试验，应符合下列规定：1）对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地；2）对额定电压为0.6/1KV的电缆线路应用2500V兆欧表测量导体对地绝缘电阻代替耐压试验，试验时间1min。4.1.4测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定：1）耐压试验前后，绝缘电阻测量应无明显变化；2）测量绝缘用兆欧表的额定电压，采用如下等级：a、0.6/1KV电缆：用1000V兆欧表；b、8.7/10KV电缆：用2500V兆欧表；4.1.5直耐压试验及泄漏电流测量1）8.7/10KV电力电缆直流耐压试验电压为：Ut=4XU0=4X8.7=34.8KV；2）试验时，试验电压可分4〜6阶段均匀升压，每阶段停留1min,并读取泄漏电流值。试验电压升至规定值后维持15min,其间读取1min和15min时泄漏电流。测量时应消除杂散电流的影响。3）10KV及以上电缆的泄漏电流小于20uA和10KV及以下电压等级电缆泄漏电流小于10uA时，其不平衡系数不作规定。泄漏电流值和不平衡系数只作为判断绝缘状况的参考，不作为是否能投入运行的判据。4）电缆的泄漏电流具有下列情况之...
