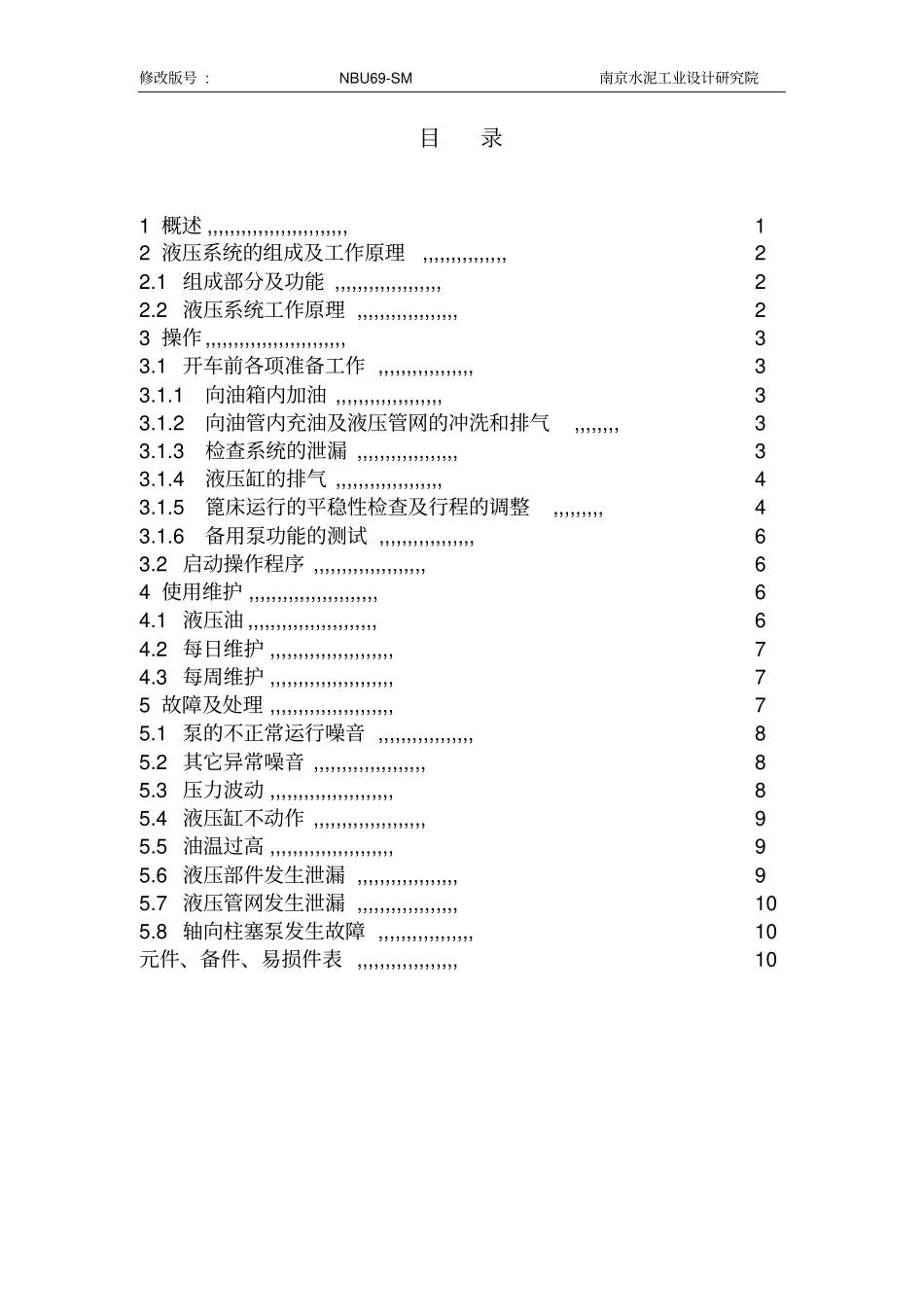

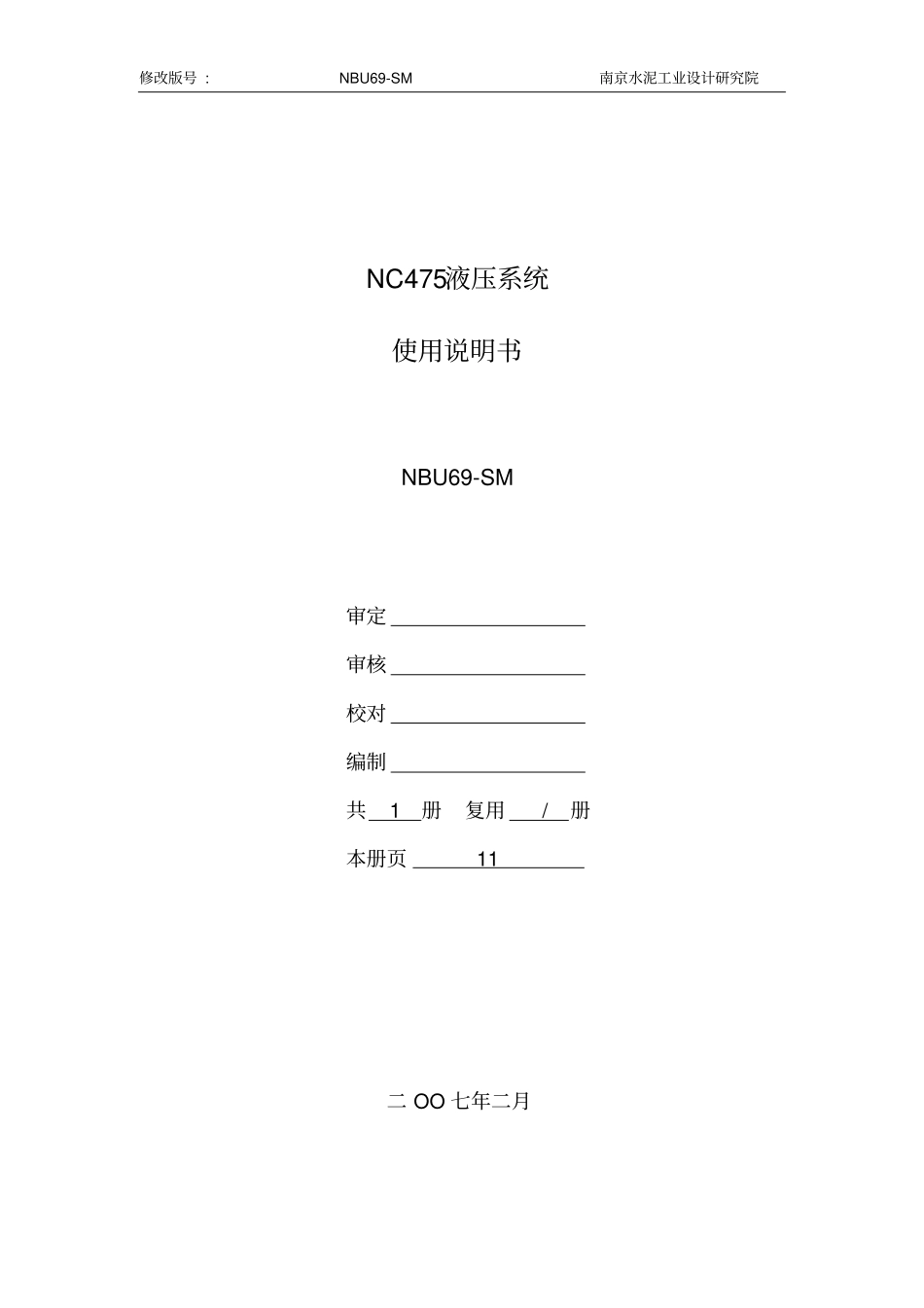

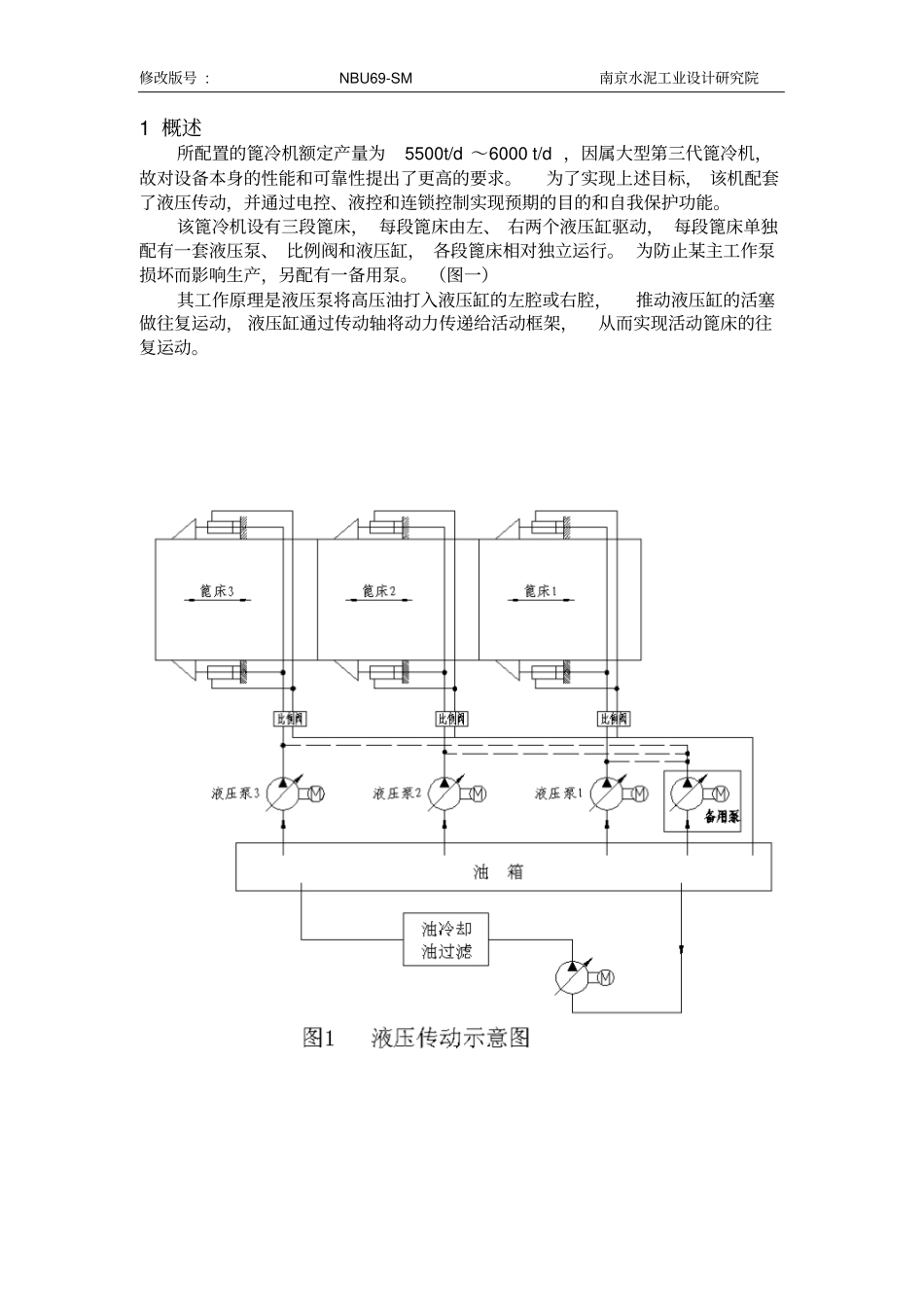

修改版号:NBU69-SM南京水泥工业设计研究院NC475液压系统使用说明书NBU69-SM审定审核校对编制共1册复用/册本册页11二OO七年二月修改版号:NBU69-SM南京水泥工业设计研究院目录1概述,,,,,,,,,,,,,,,,,,,,,,,,,12液压系统的组成及工作原理,,,,,,,,,,,,,,,22.1组成部分及功能,,,,,,,,,,,,,,,,,,,22.2液压系统工作原理,,,,,,,,,,,,,,,,,,23操作,,,,,,,,,,,,,,,,,,,,,,,,,33.1开车前各项准备工作,,,,,,,,,,,,,,,,,33.1.1向油箱内加油,,,,,,,,,,,,,,,,,,,33.1.2向油管内充油及液压管网的冲洗和排气,,,,,,,,33.1.3检查系统的泄漏,,,,,,,,,,,,,,,,,,33.1.4液压缸的排气,,,,,,,,,,,,,,,,,,,43.1.5篦床运行的平稳性检查及行程的调整,,,,,,,,,43.1.6备用泵功能的测试,,,,,,,,,,,,,,,,,63.2启动操作程序,,,,,,,,,,,,,,,,,,,,64使用维护,,,,,,,,,,,,,,,,,,,,,,,64.1液压油,,,,,,,,,,,,,,,,,,,,,,,64.2每日维护,,,,,,,,,,,,,,,,,,,,,,74.3每周维护,,,,,,,,,,,,,,,,,,,,,,75故障及处理,,,,,,,,,,,,,,,,,,,,,,75.1泵的不正常运行噪音,,,,,,,,,,,,,,,,,85.2其它异常噪音,,,,,,,,,,,,,,,,,,,,85.3压力波动,,,,,,,,,,,,,,,,,,,,,,85.4液压缸不动作,,,,,,,,,,,,,,,,,,,,95.5油温过高,,,,,,,,,,,,,,,,,,,,,,95.6液压部件发生泄漏,,,,,,,,,,,,,,,,,,95.7液压管网发生泄漏,,,,,,,,,,,,,,,,,,105.8轴向柱塞泵发生故障,,,,,,,,,,,,,,,,,10元件、备件、易损件表,,,,,,,,,,,,,,,,,,10修改版号:NBU69-SM南京水泥工业设计研究院1概述所配置的篦冷机额定产量为5500t/d～6000t/d，因属大型第三代篦冷机，故对设备本身的性能和可靠性提出了更高的要求。为了实现上述目标，该机配套了液压传动，并通过电控、液控和连锁控制实现预期的目的和自我保护功能。该篦冷机设有三段篦床，每段篦床由左、右两个液压缸驱动，每段篦床单独配有一套液压泵、比例阀和液压缸，各段篦床相对独立运行。为防止某主工作泵损坏而影响生产，另配有一备用泵。（图一）其工作原理是液压泵将高压油打入液压缸的左腔或右腔，推动液压缸的活塞做往复运动，液压缸通过传动轴将动力传递给活动框架，从而实现活动篦床的往复运动。修改版号:NBU69-SM南京水泥工业设计研究院2液压系统的组成及工作原理2.1组成部分及功能2.1.1液压元件：提供系统工作的动力。①动力元件：液压泵（其中3台主泵，一台备用泵）功能：产生油流和油压。②执行元件：液压缸功能：推动篦床往复运动。③控制元件：比例阀功能：控制液压缸运动的方向和篦床的运动速度。④辅助元件：油箱、油管、管接头、过滤器、加热器、压力传感器、压力表、循环系统等。功能：a.供油、防尘；b.回油过滤；c.油温加热；d.压力检测；e.冷却、循环过滤。2.1.2电控元件：控制柜、控制箱及控制软件等。功能：实现传动的控制、调整和自我保护。2.1.3机械部件：传动轴、支座等。功能：对篦床活动框架作连接；将液压缸动力传递给活动篦床。2.2液压系统工作原理本液压系统由主系统和旁路过滤、冷却系统组成，前者用于实现液压缸（连接活动篦床）的运动，后者用于过滤、冷却油箱中液压油。（详见液压系统原理图NBU69g.0NC475液压系统（3/3））篦床的往复运动是通过电动机（18）带动柱塞泵（16）输出压力油经锥阀组件（34）和比例换向阀（36）【右位/左位】至液压缸（45）无杆腔/有杆腔，带动篦床前行/后退；有杆腔/无杆腔油液经比例换向阀和回油过滤器（2）流回油箱。溢流阀（35）作为安全阀使用，控制系统最高压力，防止系统过载。溢流阀（37）和单向阀（38）用于过载保护和缓冲。如突然停电，比例换向阀（36）处于中位，因惯性巨大的篦床带动液压缸（45）继续运动而使液压缸至比例换向阀管道之间的油液压力急剧升高，这时溢流阀（37）打开使油液排回油箱，液压缸的另一腔通过单向阀（38）补油。梭阀（39）及其通道把比例换向阀（36）出口处的压力传至柱塞泵（16），通过泵内的负载传感补偿器使比例换向阀前后的压力恒定，从而使比例换向阀在一定开度下保持流量恒定，柱塞泵输出的流量对应于比例换向阀需要的流量。柱塞泵内另有一压力补偿器，其可以对泵的最高输出压力进行限定，保护柱塞泵及系统。修改版...
