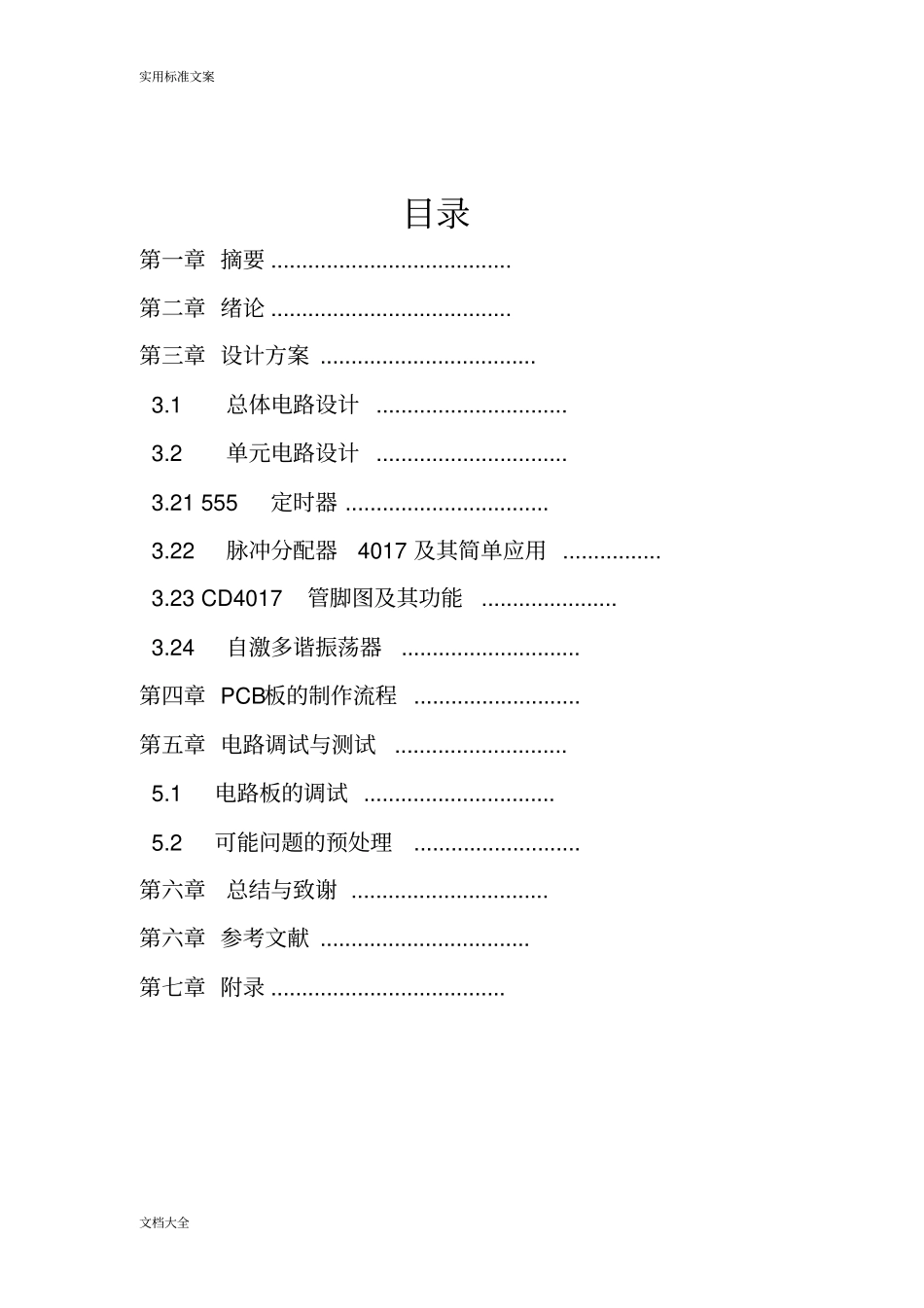

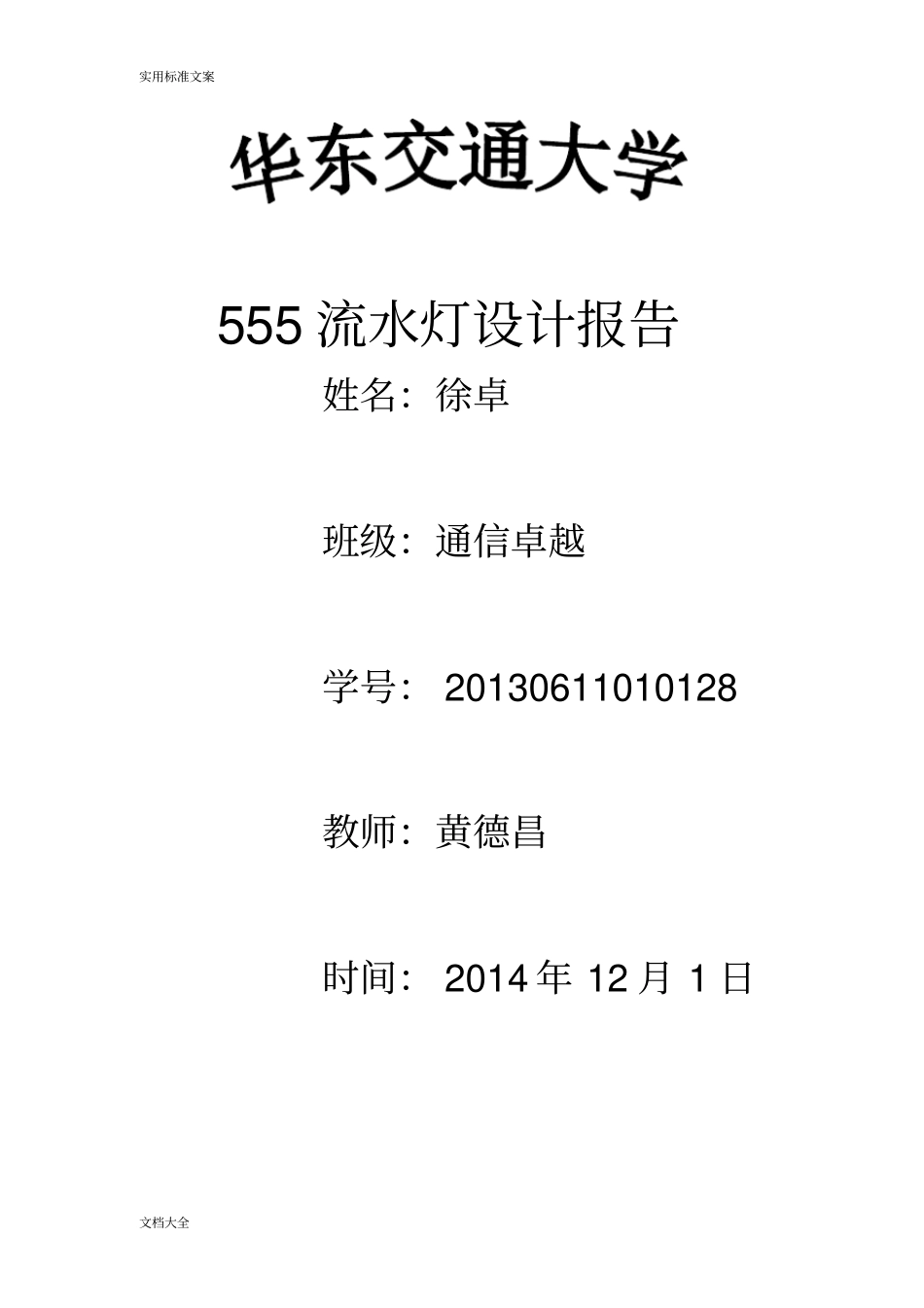

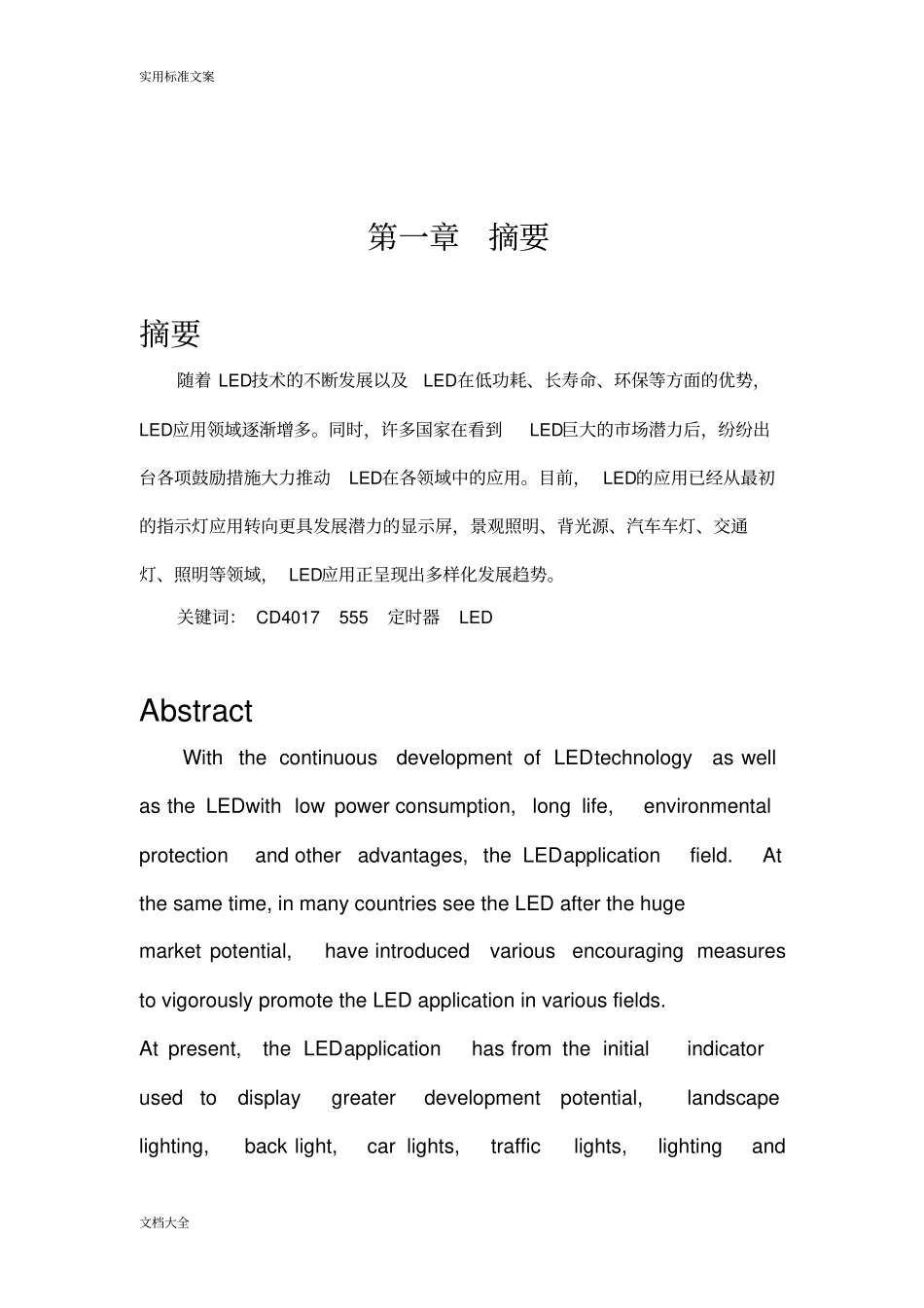

实用标准文案文档大全555流水灯设计报告姓名：徐卓班级：通信卓越学号：20130611010128教师：黄德昌时间：2014年12月1日实用标准文案文档大全目录第一章摘要.......................................第二章绪论.......................................第三章设计方案...................................3.1总体电路设计...............................3.2单元电路设计...............................3.21555定时器.................................3.22脉冲分配器4017及其简单应用................3.23CD4017管脚图及其功能......................3.24自激多谐振荡器.............................第四章PCB板的制作流程...........................第五章电路调试与测试............................5.1电路板的调试...............................5.2可能问题的预处理...........................第六章总结与致谢................................第六章参考文献..................................第七章附录......................................实用标准文案文档大全第一章摘要摘要随着LED技术的不断发展以及LED在低功耗、长寿命、环保等方面的优势，LED应用领域逐渐增多。同时，许多国家在看到LED巨大的市场潜力后，纷纷出台各项鼓励措施大力推动LED在各领域中的应用。目前，LED的应用已经从最初的指示灯应用转向更具发展潜力的显示屏，景观照明、背光源、汽车车灯、交通灯、照明等领域，LED应用正呈现出多样化发展趋势。关键词：CD4017555定时器LEDAbstractWiththecontinuousdevelopmentofLEDtechnologyaswellastheLEDwithlowpowerconsumption,longlife,environmentalprotectionandotheradvantages,theLEDapplicationfield.Atthesametime,inmanycountriesseetheLEDafterthehugemarketpotential,haveintroducedvariousencouragingmeasurestovigorouslypromotetheLEDapplicationinvariousfields.Atpresent,theLEDapplicationhasfromtheinitialindicatorusedtodisplaygreaterdevelopmentpotential,landscapelighting,backlight,carlights,trafficlights,lightingand实用标准文案文档大全otherfields,LEDapplicationisadiversifiedtrendofdevelopment.Keywords:LEDCD4017555timer第二章绪论当今的社会是一个新技术层出不穷的时代，科技迅速发展，在电子领域的发展更是迅速，同时也在影响着我们的生活。随着人民生活水平的提高，流水灯在现实生活中所起的作用越来越重要。例如：在人流拥挤繁忙的交通路段，闪烁着的流水交通灯，提醒着我们要遵纪交通规则，在霓虹闪烁的繁华大街上，闪烁的流水灯无不吸引过路人的眼球，甚至在一些大型商场大厦的自动门上都装有自动流水灯，告诉人们的时间和日期。通常的流水灯是应用单片机设计的，而单片机的设计成本较高，对编程的要求也比较高，由于我们学习了数字电路，所以采用了小型集成电路设计流水灯。随着电子技术的快速发展尤其是数字技术的突飞猛进，多功能流水灯凭着简易，高效，稳定等特点得到普遍的应用。在各种娱乐场所、店铺门面装饰、家居装潢、城市墙壁更是随处可见，与此同时，还有一些城市采用不同的流水灯打造属于自己的城市文明，塑造自己的城市魅力。目前，多功能流水灯的种类已有数十种，如家居装饰灯、店铺招牌灯等等。所以，多功能流水灯的设计具有相当的代表性。多功能流水灯，就是要具有一定的变化各种图案的功能，主要考察了数字实用标准文案文档大全电路中一些编码译码、计数器原理，555定时器构成时基电路，给其他的电路提供时序脉冲，设计过程中需要了解相关芯片（NE555、CD4017）的具体功能，引脚图，真值表，认真布局，在连接过程中更要细致耐心。第三章设计方案3.1总体电路设计流水灯由555组成的多谐振荡器和CD4017十进制计数器电路组成。当第一个脉冲到来时Q0输出高电平，LED1亮，第二个脉冲到来时，Q1输出高电平，LED2亮，⋯,直到Q9输出高电平，LED10亮，接着进行下一轮输出。改变多谐振荡器的振荡周期就可以改变灯组的流动速度，改变电流的大小可改变灯光的亮暗程度，所以本次课程设计以4017芯片为...
