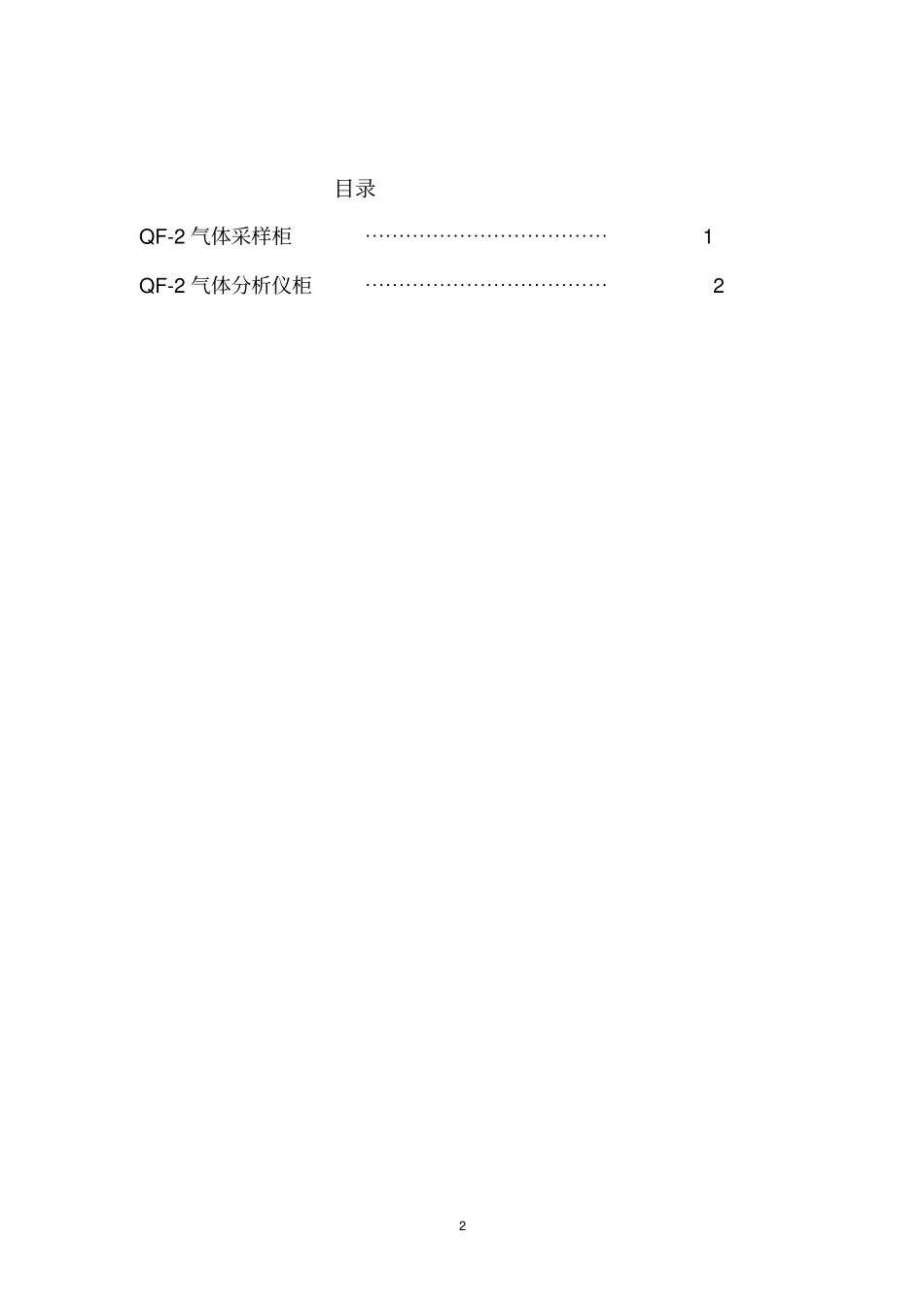

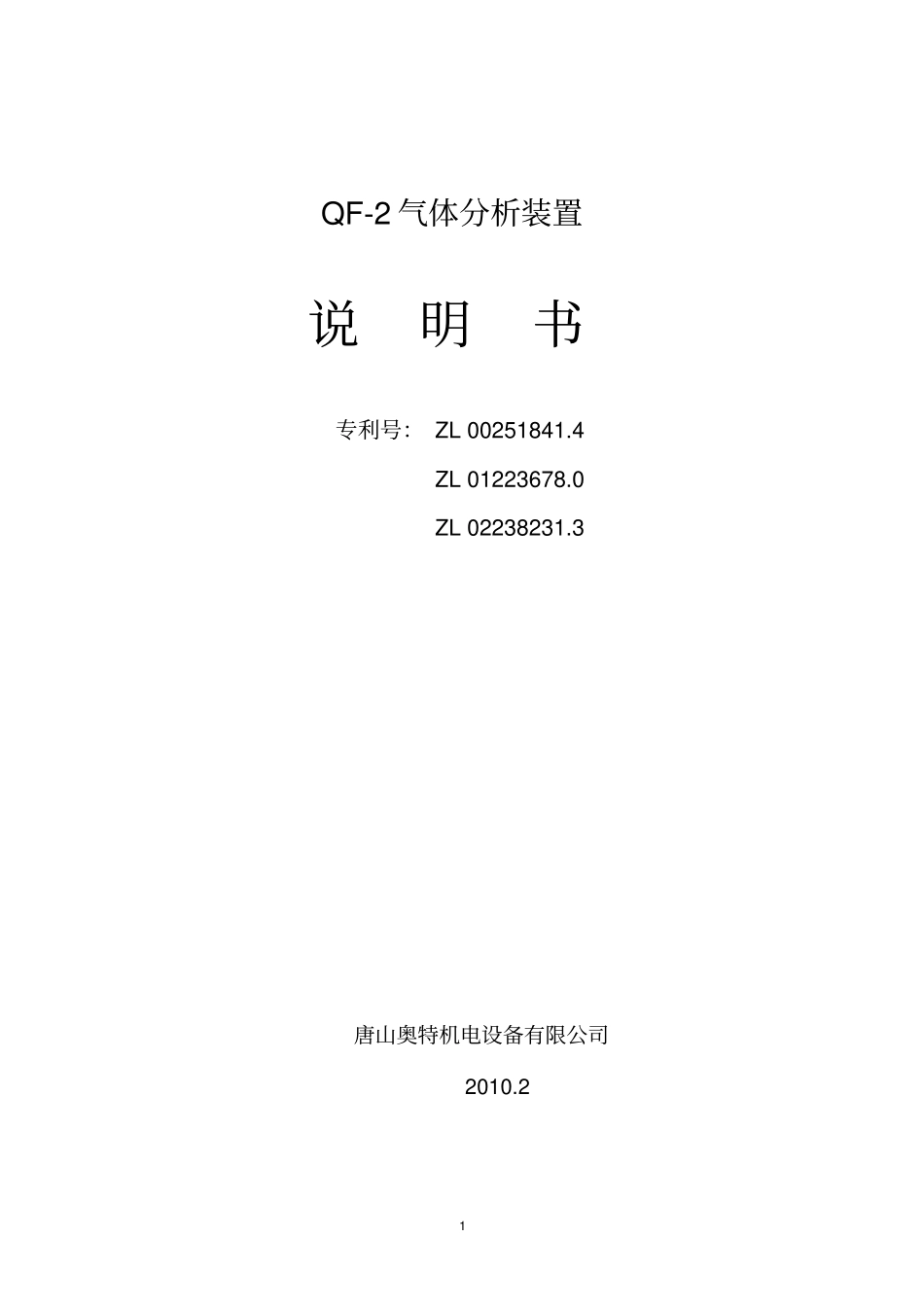

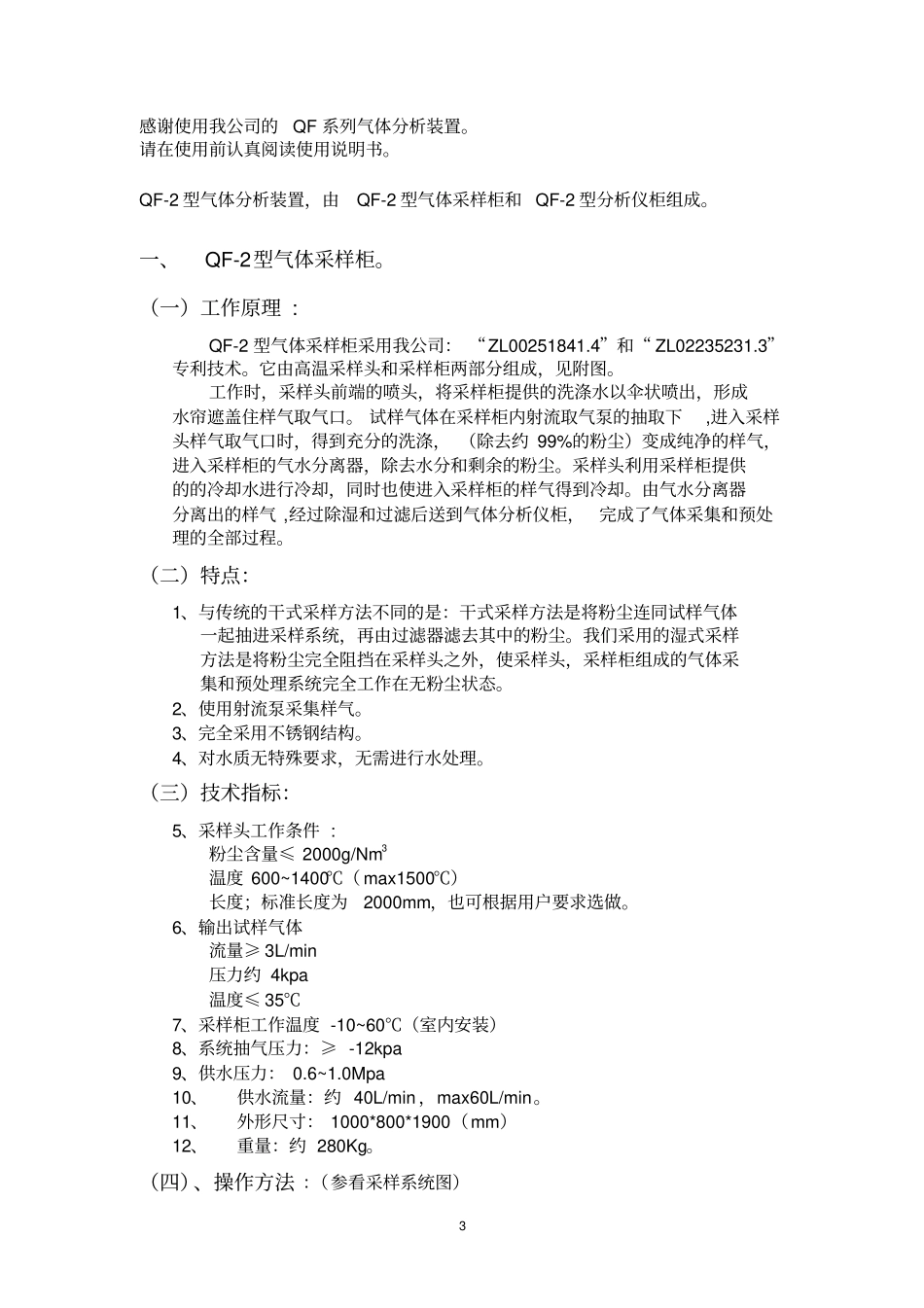

1QF-2气体分析装置说明书专利号：ZL00251841.4ZL01223678.0ZL02238231.3唐山奥特机电设备有限公司2010.22目录QF-2气体采样柜⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1QF-2气体分析仪柜⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23感谢使用我公司的QF系列气体分析装置。请在使用前认真阅读使用说明书。QF-2型气体分析装置，由QF-2型气体采样柜和QF-2型分析仪柜组成。一、QF-2型气体采样柜。（一）工作原理:QF-2型气体采样柜采用我公司：“ZL00251841.4”和“ZL02235231.3”专利技术。它由高温采样头和采样柜两部分组成，见附图。工作时，采样头前端的喷头，将采样柜提供的洗涤水以伞状喷出，形成水帘遮盖住样气取气口。试样气体在采样柜内射流取气泵的抽取下,进入采样头样气取气口时，得到充分的洗涤，（除去约99%的粉尘）变成纯净的样气，进入采样柜的气水分离器，除去水分和剩余的粉尘。采样头利用采样柜提供的的冷却水进行冷却，同时也使进入采样柜的样气得到冷却。由气水分离器分离出的样气,经过除湿和过滤后送到气体分析仪柜，完成了气体采集和预处理的全部过程。（二）特点：1、与传统的干式采样方法不同的是：干式采样方法是将粉尘连同试样气体一起抽进采样系统，再由过滤器滤去其中的粉尘。我们采用的湿式采样方法是将粉尘完全阻挡在采样头之外，使采样头，采样柜组成的气体采集和预处理系统完全工作在无粉尘状态。2、使用射流泵采集样气。3、完全采用不锈钢结构。4、对水质无特殊要求，无需进行水处理。（三）技术指标：5、采样头工作条件:粉尘含量≤2000g/Nm3温度600~1400℃（max1500℃）长度；标准长度为2000mm，也可根据用户要求选做。6、输出试样气体流量≥3L/min压力约4kpa温度≤35℃7、采样柜工作温度-10~60℃（室内安装）8、系统抽气压力：≥-12kpa9、供水压力：0.6~1.0Mpa10、供水流量：约40L/min，max60L/min。11、外形尺寸：1000*800*1900（mm）12、重量：约280Kg。（四）、操作方法：（参看采样系统图）4Ⅰ、运行准备：1、按照“现场管道连接图”，安装好水泵，配好供、排水管。2、安好洗涤水管、取气管、冷却水管，并一一固定。3、将溢流水管排空连接。4、开启水泵，使供水压力达到0.6Mpa(不能超过1.0Mpa)Ⅱ、运行及运行前检查：1、用厂家提供的标尺，移动采样头的洗涤水管，定好喷头伸出尺寸（+3.5~+4mm），然后紧固压紧套螺母，使洗涤水管不移动。每次巡检均要检查此参数。2、检查采样头与采样柜之间连接管道，是否连接正确。3、开启冷却水阀门，检查采样头及接头是否有泄漏。如果有及时紧固好。4、开启洗涤水阀门，使FL（S）流量指示为6.0±0.5（L/min）。从采样头前端察看水帘状况是否良好。检查采样头端面应清洁无结尘，如果有，必须清除干净。5、清理好工艺采样口，关闭阀门V2（使采样头的取气口向外喷水）。在V2关闭，洗涤水开启的状况下，将采样头插入采样口，并紧固好螺栓，做好密封。开始运行。6、调节V5，使TG指示为≤35℃。7、每运行7-10天，启动水反吹系统20秒钟。方法是：先关闭V7，后开启V8，20秒钟后，关闭V8，开启V7，继续运行。8、正常运行参数：a)PG1≤0.25Mpab)PG2(0~－0.03Mpa)c)TG≤35℃d)FL(S)指示：6.0±0.5(L/min)e)采样头的喷头伸出尺寸：+3.5~+4mm.。Ⅲ、关闭系统：i.开启水反吹系统一次，关闭V2，然后拔出探头。ii.停洗涤水。iii.冷却水不停。iv.若长时间不运行，应保证供水系统不停电，不停水（尤其是在冬季）。否则应将连接探头的四根管内的积水排尽。防止冻结。二、QF-2分析仪柜QF-1T分析仪柜采用我公司ZL01223678.0专利流程。应用户要求配备了ABB公司的AO20200的Uras26CO/NO分析仪和Magnos206O2分析仪。和我公司流程中相应的配套装置。（一）、主要技术指标：（由ABB公司提供）1、CO：Uras26量程：0-3VOL%；零点漂移：≤±1%跨度/周；灵敏度漂移：≤±1%测量值/周；5线性误差：≤±1%跨度；重复性：≤±0.5%跨度；输出信号：隔离4-20mA供电：220V，50HZ2、NO：Uras26量程：0-2000ppm；零点漂移：≤±1%跨度/周；灵敏度漂移：≤±1%测量值/周；线性误差：≤±1%跨度；重复性：≤±0.5%跨度；输出信号：隔离4-20mA供电：220V，50HZ3、O2:Magnos27量程：0-25VOL...
