QTZ806013塔吊基础天然基础计算书工程施工组织设计方案VIP免费

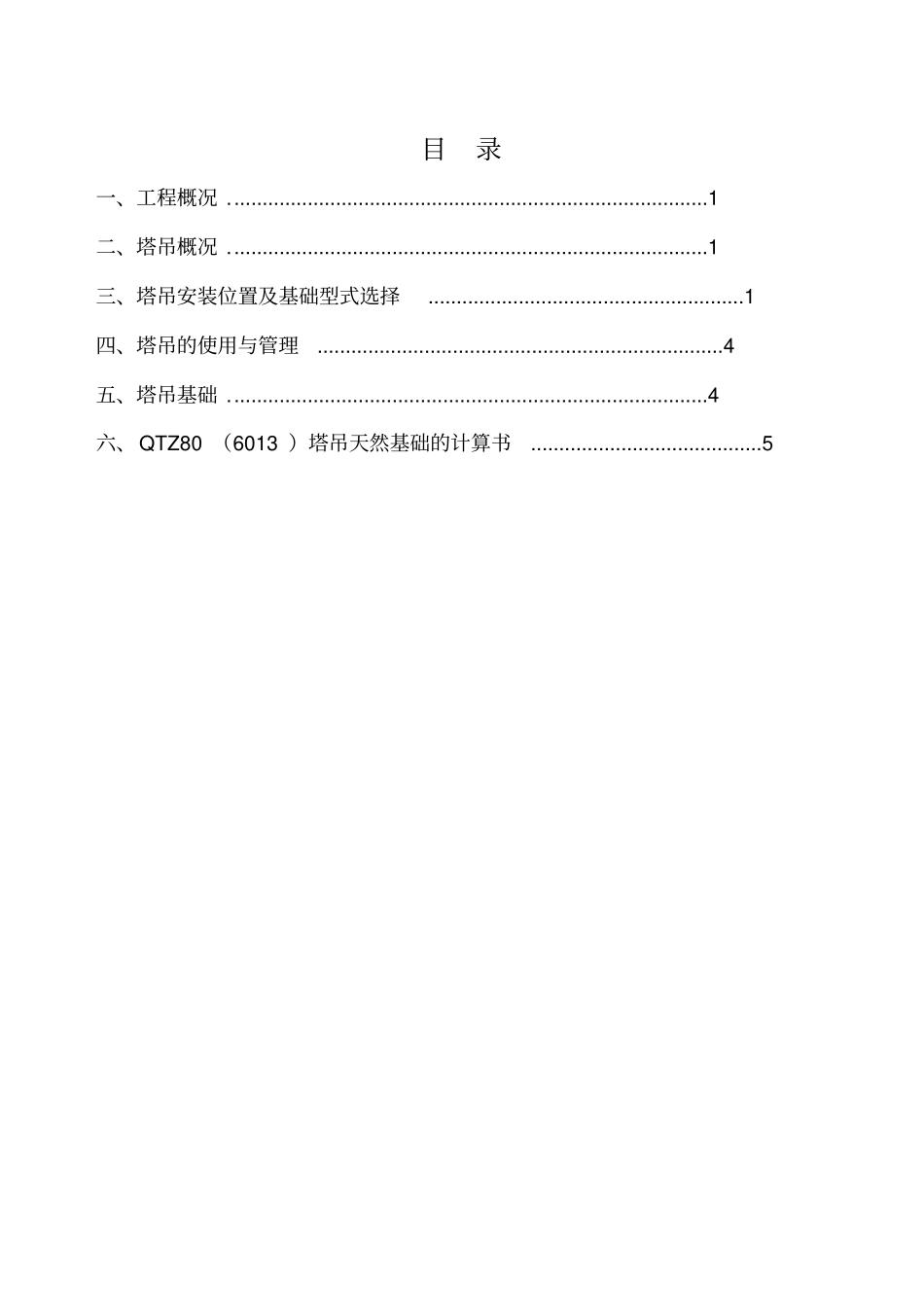

目录一、工程概况.....................................................................................1二、塔吊概况.....................................................................................1三、塔吊安装位置及基础型式选择........................................................1四、塔吊的使用与管理........................................................................4五、塔吊基础.....................................................................................4六、QTZ80（6013）塔吊天然基础的计算书.........................................5岗顶酒店工程塔吊基础施工方案一、工程概况二、塔吊概况本工程施工计划设置塔吊1台，塔吊布设位置见平面布置图。采用QTZ80（6010）型塔吊，该塔吊独立式起升高度为45米，（本工程实际使用搭设高度约40米），工作臂长60米，最大起重量6吨，公称起重力矩为800KN.m。综合本工程地质条件及现场实际情况，参照《兰田岙造船基地扩建项目岩土工程勘察报告》及工程设计图纸，本塔吊基础采用天然地基基础。三、塔吊安装位置及基础型式选择（一）塔吊生产厂家提供的说明书中对塔吊基础的要求：1．地基基础的土质应均匀夯实，要求承载能力大于20t/㎡；底面为6000×6000的正方形。2．基础混凝土强度C35，在基础内预埋地脚螺栓，分布钢筋和受力钢。3．基础表面应平整，并校水平。基础与基础节下面四块连接板连接处应保证水平，其水平度不大于1/1000；4．基础必须做好接地措施，接地电阻不大于4Ω。5．基础必须做好排水措施，保证基础面及地脚螺栓不受水浸，同时做好基础保护措施，防止基础受雨水冲洗，淘空基础周边泥土。6．基础受力要求：荷载基础承载工况PHPVMMZ工作状况245972102320非工作状况8053019300PH—基础所受水平力kNPV—垂直力kNM—倾覆力矩kN．mMZ—扭矩kN．m基础受力图（二）本工程塔吊安装位置详见下图：按塔吊说明书要求，塔吊铺设混凝土基础的地基应能承受0.2MPa的压力，根据本工程地质勘察报告及现场实际情况，塔吊基础位于4-2强风化砾岩层，该层土质的承载力达0.60MPa，满足塔吊基础对地基承载力的要求，且该土层也是建筑物基础所在持力层土层，以该土层作塔吊基础的持力层，既能满足塔吊使用要求，也不会有基坑开挖时引起塔吊基础变形的问题。经综合分析，选取4-2强风化砾岩层为塔吊基础的持力层，基础面标高与建筑物的基础底标高相平。因塔吊基础上表面在自然地面以下，为保证基础上表面处不积水，在塔吊基础预留300×300×300集水井并及时排除积水，确保塔吊基础不积水。塔吊基础配筋及预埋件等均按使用说明书。四、塔吊的使用与管理塔吊安装及拆除均由具有安装及拆除专项质资的单位负责实施，并编制相应的塔吊搭拆专项方案经公司及监理单位审批后实施。塔吊除做好保护接零外，还应做好重复接地（兼防雷接地），电阻不大于4Ω。塔吊司机及指挥人员均要持证上岗，指挥与司机之间用对讲机或信号旗联系，使用过程中严格遵守十不准吊规定。塔吊在验收合格并挂出合格牌后才能使用。塔吊的日常维修及各种保险、限位装置、接地电阻的检查均按公司的有关规定执行。确保做到灵敏，可靠。塔吊使用期间要定期测量基础沉降及塔吊倾斜，测量频率每月不少于一次。钢丝绳要经常检查，及时更换。五、塔吊基础塔吊基础配筋详见下图：（按塔吊说明书中Ⅰ级钢进行Ⅱ级钢等强替换）六、QTZ80（6013）塔吊天然基础的计算书（一）计算依据1.《建筑桩基技术规范》JGJ94-2008；2.《混凝土结构设计规范》(GB50010-2002)；3.《建筑结构荷载规范》（GB50009-2001）；4.《岗顶酒店岩土工程勘察报告》；5.《QTZ80（6010）塔式起重机使用说明书》；6.建筑、结构设计图纸；7.《简明钢筋混凝土结构计算手册》。（二）参数数据信息塔吊型号：QTZ80（6013）塔吊起升高度H：42m塔身宽度B：1665mm基础节埋深d：0.00m自重G：596kN（包括平衡重）基础承台厚度hc：1.40m最大起重荷载Q：60kN基础承台宽度Bc：6.00m塔机基础C35竖向钢筋590059001300双向双向M39*1350地脚螺栓纵横方向布设混凝土强度等级：C35钢筋级别...
