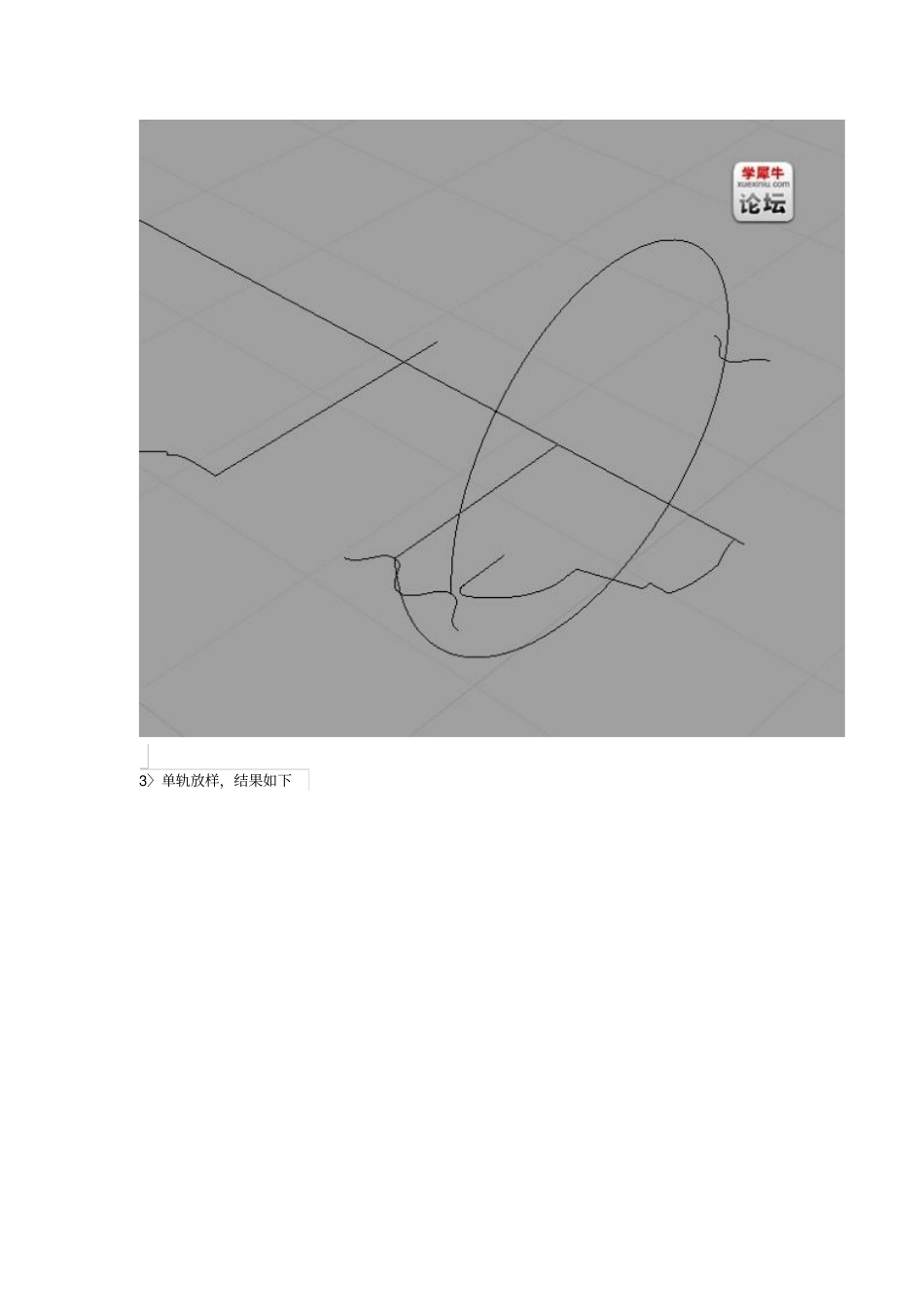

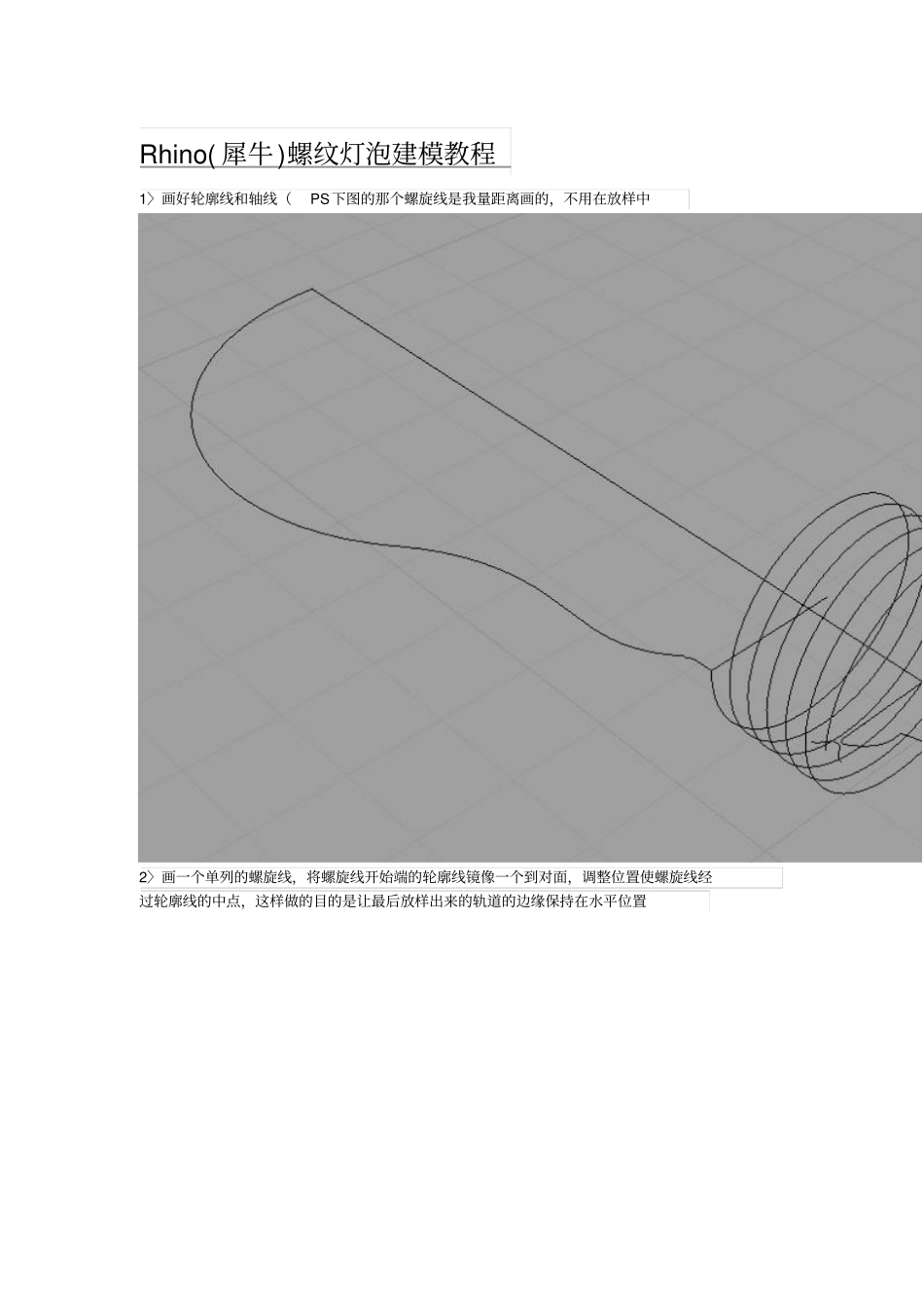

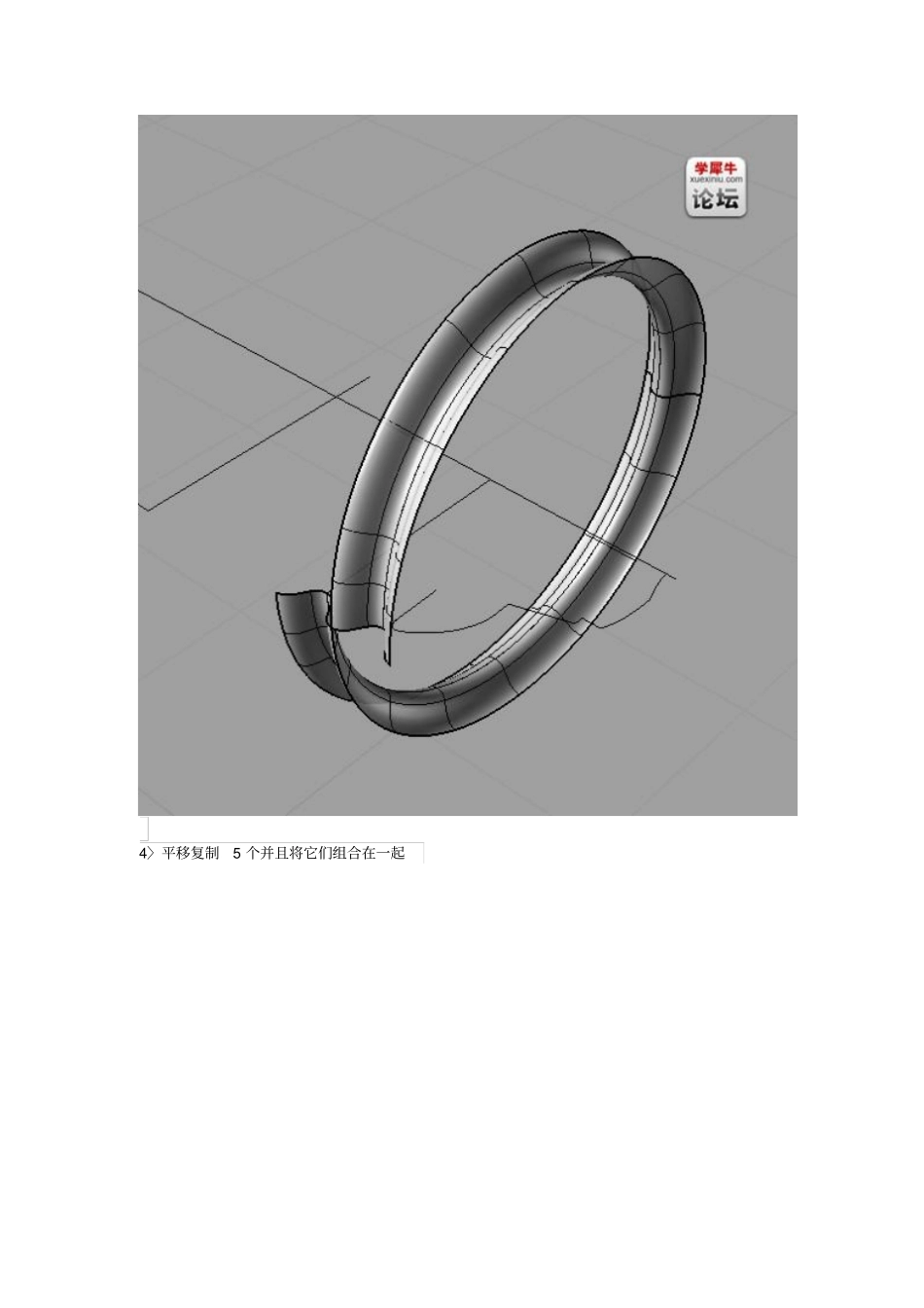

Rhino(犀牛)螺纹灯泡建模教程1〉画好轮廓线和轴线(PS下图的那个螺旋线是我量距离画的,不用在放样中2〉画一个单列的螺旋线,将螺旋线开始端的轮廓线镜像一个到对面,调整位置使螺旋线经过轮廓线的中点,这样做的目的是让最后放样出来的轨道的边缘保持在水平位置3〉单轨放样,结果如下4〉平移复制5个并且将它们组合在一起5〉画两条辅助线,剪切轨道模型6〉在剪切好的轨道模型下端,画出一个圆环,便于曲面混接7〉执行混接命令,结果如下8〉选择轨道模型上端的黄色轮廓线执行旋转命令9〉结果如下10〉将这段曲面与轨道模型上端进行混接11〉选择轨道模型下端的黄色轮廓线同样执行旋转命令12〉结果如下13〉接下来选择灯泡的轮廓线,执行旋转命令14〉结果如下15〉删除无用的线条,封闭曲面,准备进行渲染16〉制作一个自发光材质和金属材质,分别添加给灯泡和下端的螺纹模型17〉大功告成,一个灯泡模型和效果图就完成啦!
