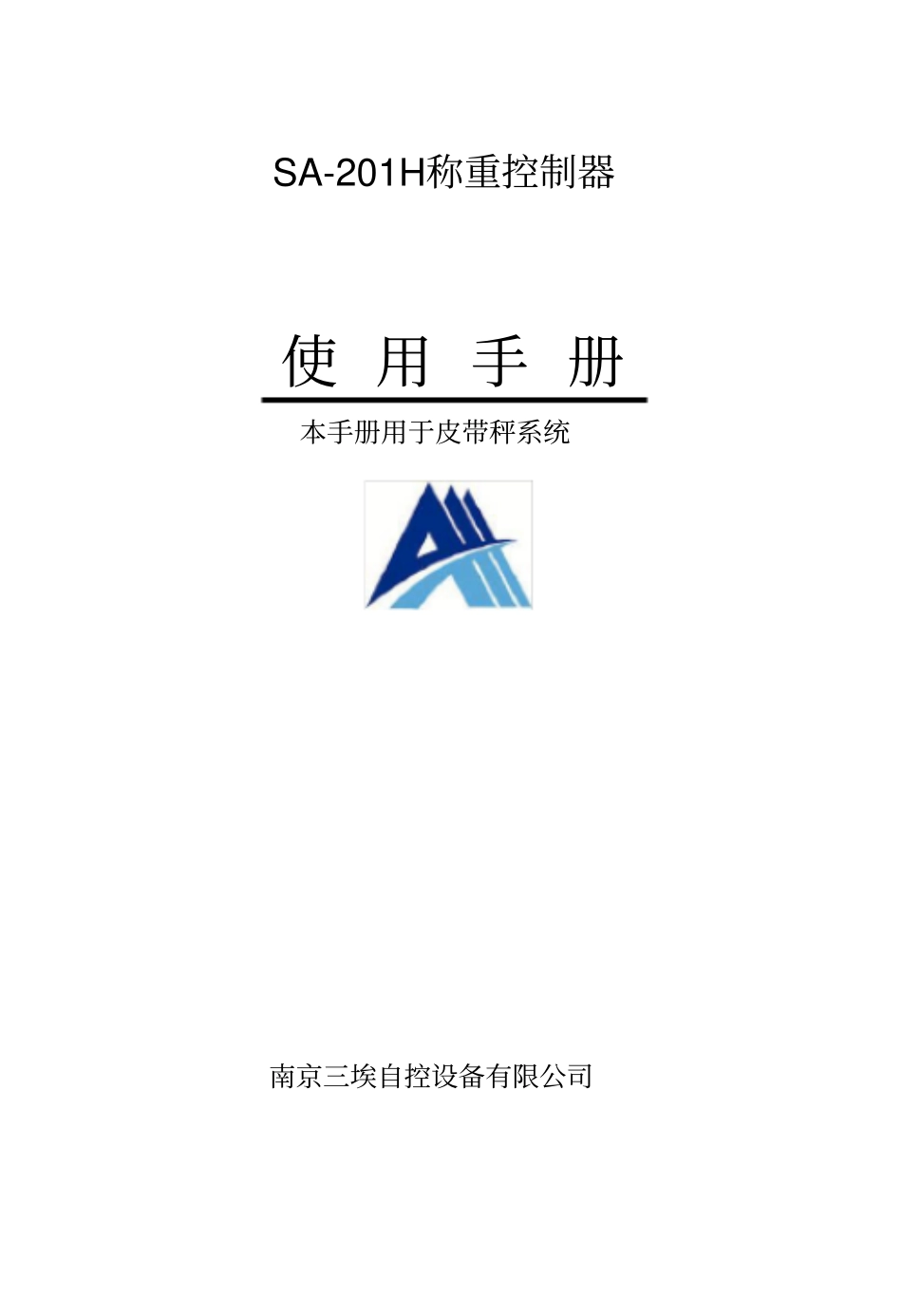

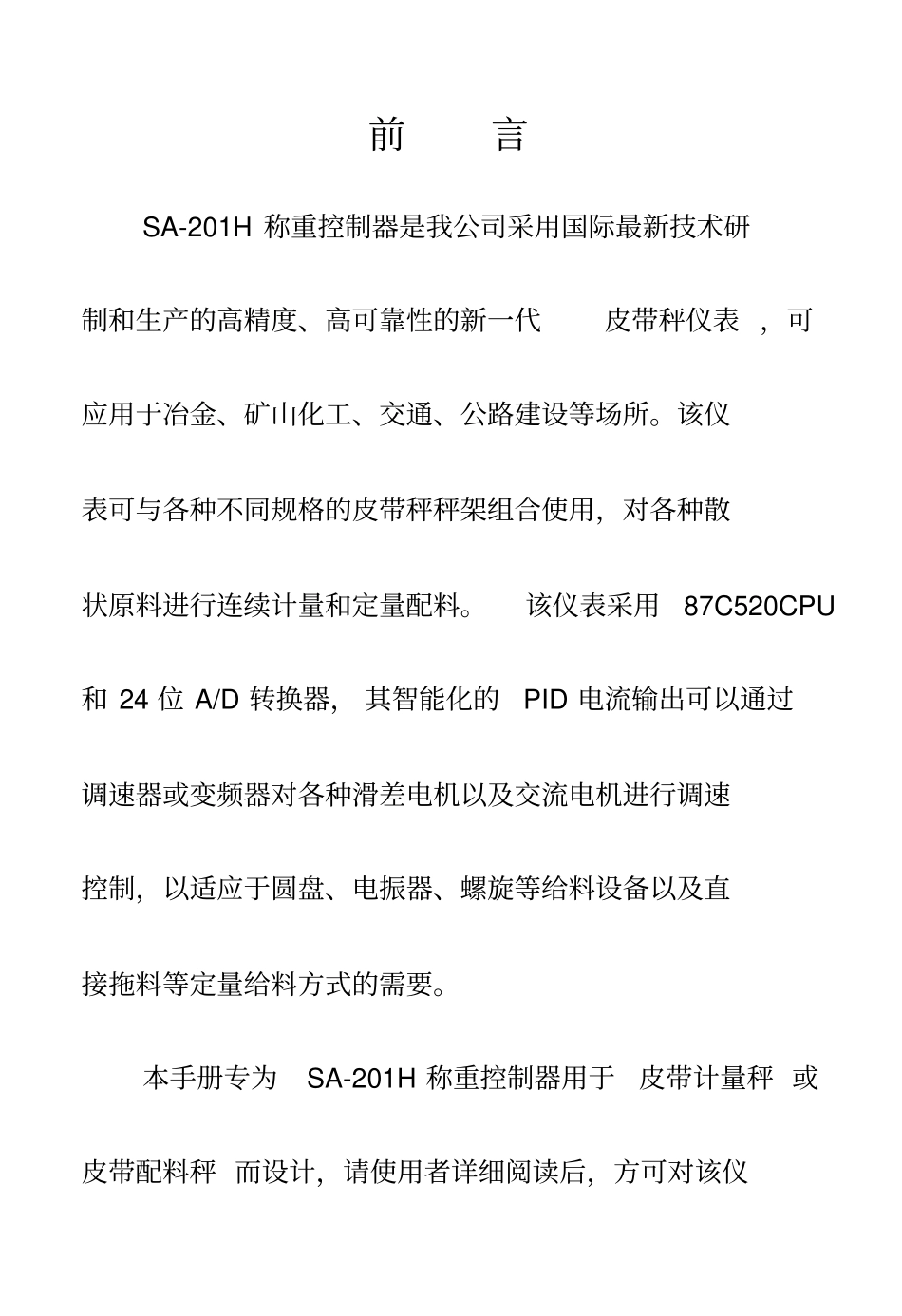

SA-201H称重控制器使用手册本手册用于皮带秤系统南京三埃自控设备有限公司前言SA-201H称重控制器是我公司采用国际最新技术研制和生产的高精度、高可靠性的新一代皮带秤仪表，可应用于冶金、矿山化工、交通、公路建设等场所。该仪表可与各种不同规格的皮带秤秤架组合使用，对各种散状原料进行连续计量和定量配料。该仪表采用87C520CPU和24位A/D转换器，其智能化的PID电流输出可以通过调速器或变频器对各种滑差电机以及交流电机进行调速控制，以适应于圆盘、电振器、螺旋等给料设备以及直接拖料等定量给料方式的需要。本手册专为SA-201H称重控制器用于皮带计量秤或皮带配料秤而设计，请使用者详细阅读后，方可对该仪表进行操作。目录仪表主要技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3仪表主要功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4仪表接线端子说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5仪表接线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6基本操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8功能说明（参数表）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12功能描述（如何用参数）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13提示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19仪表主要外型尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22仪表主要技术参数仪表称重线性度：%F?S仪表称重输入灵敏度：μV/d仪表测速正脉冲输入分辨率：%（自动周期测脉宽）仪表测速正脉冲：0~1000Hz；幅度：5V~50V称重传感器供桥电压：10VDC仪表可带称重传感器数量：4只仪表与称重传感器距离：≤1500m皮带秤零点信号输入范围：0~30mV皮带秤称重信号输入范围：3~30mV皮带秤动态计量准确度：±%，±%，±%，（20~100%额定流量）皮带秤动态配料准确度：±%，±%，±%，（20~100%额定流量）仪表供电：~220V±20%；电流：1A仪表工作温度：-10℃~+40℃皮带秤工作温度：-30℃~+60℃仪表主要功能七位数码管显示以下内容：称重传感器零点值：~（满载为）称重传感器所受载荷：~50000kg配料设定值：~99999t/h或kg/m瞬时流量值：~t/h或kg/m皮带秤皮带速度：~10.000m/sPID输出电流：0~或4~皮带秤总累计值：~皮带秤标定累计值：~自动校正皮带秤零点（空秤）具有瞬时流量输出；0~10mA或4~20mA可选。具有超、缺料；皮带机开、停；皮带跑偏等状态下的声、光报警，并有相应的开关量输出。可接受外部提供的0~10mA或4~20mA电流信号进行配料设定。具有标准RS485通讯接口，2400~19200比特；可将32台SA-201H仪表接在同一计算机系统内。具有数据断电保护功能（永久性）。SA-201H仪表接线端子说明称重传感器1输出桥压V+RS485（A）13通讯2反馈桥压V+RS485（B）143传感器信号VO+定值电流输入15模拟量信号4传感器信号VO-PID电流输出165反馈桥压V-瞬时量电流输出176输出桥压V-公共地18测速传感器6测速（供电）信号地公共地18开关量输入7测速信号Vi自定义L4198测速供电15V（+）自定义L320开关量9缺料时闭合J2-2手、自动信号L22110缺料时闭合J2-1开机信号L12211仪表运行时闭合J1-2~220V（零）23仪输出12仪表运行时闭合J1-1~220V（相）24表供电仪表接线123456789101112131415161718192021222324端子1~6号接称重传感器，其中1、2端子和5、开关○公共地○流量○PID○定值0~10或4~20mA通讯0~10或4~20mA0~10或4~20mA~220V1A开关开关开关开关输入10V○-15V○15V○-10V○称重传感器测速传感器开关输出开关输出6端子必须在传感器端并接（称为6线制）。传感器和仪表距离可达1500m。必须使用6芯屏蔽电缆。端子6~8号接测速传感器，其中6、8端子为本公司测速传感器供电，6、7端子为速度脉冲输入。也可将外来脉冲信号直接接入端子。必须使用3芯屏蔽电缆。9、10端子当缺料时闭合，可用于电振器启动等场合。11、12端子当仪表的运行灯亮时（即22端子开关1闭合时）闭合。注：无电压触点信号AC250V，1.0A，电阻负载。13、14端子为标准RS485通讯接口，可将32台SA-201H仪表并接在同一个计算机系统内。15端子为外部设定定值的电流输入，输入电流为0~10mA或4~20mA，由参数17决定；16端子为PID控制电流输出，其电流由参数17来决定；17端子为皮带秤瞬时流量，其电流由参数17决定；18端子是15、16、17的公共端...
