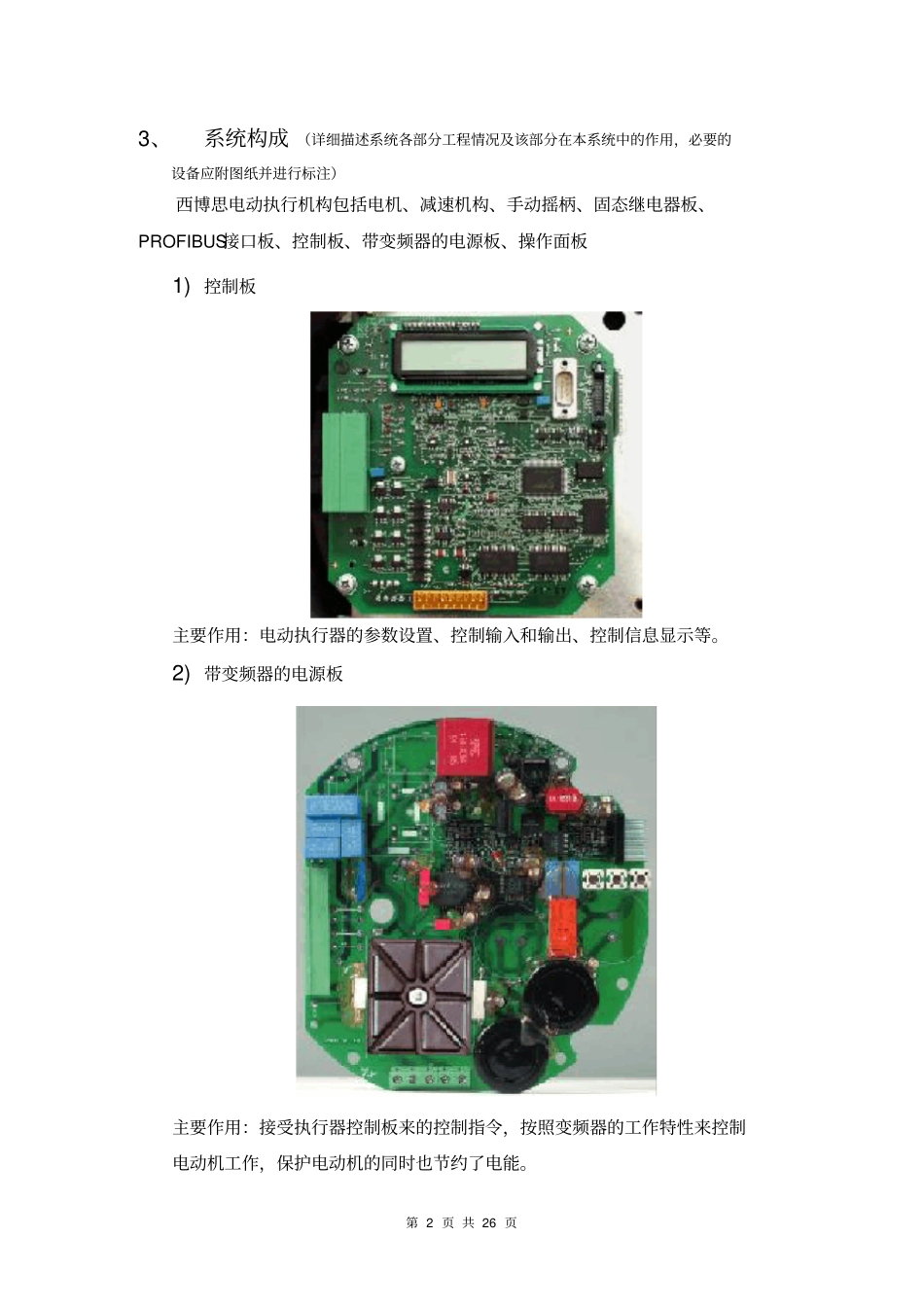

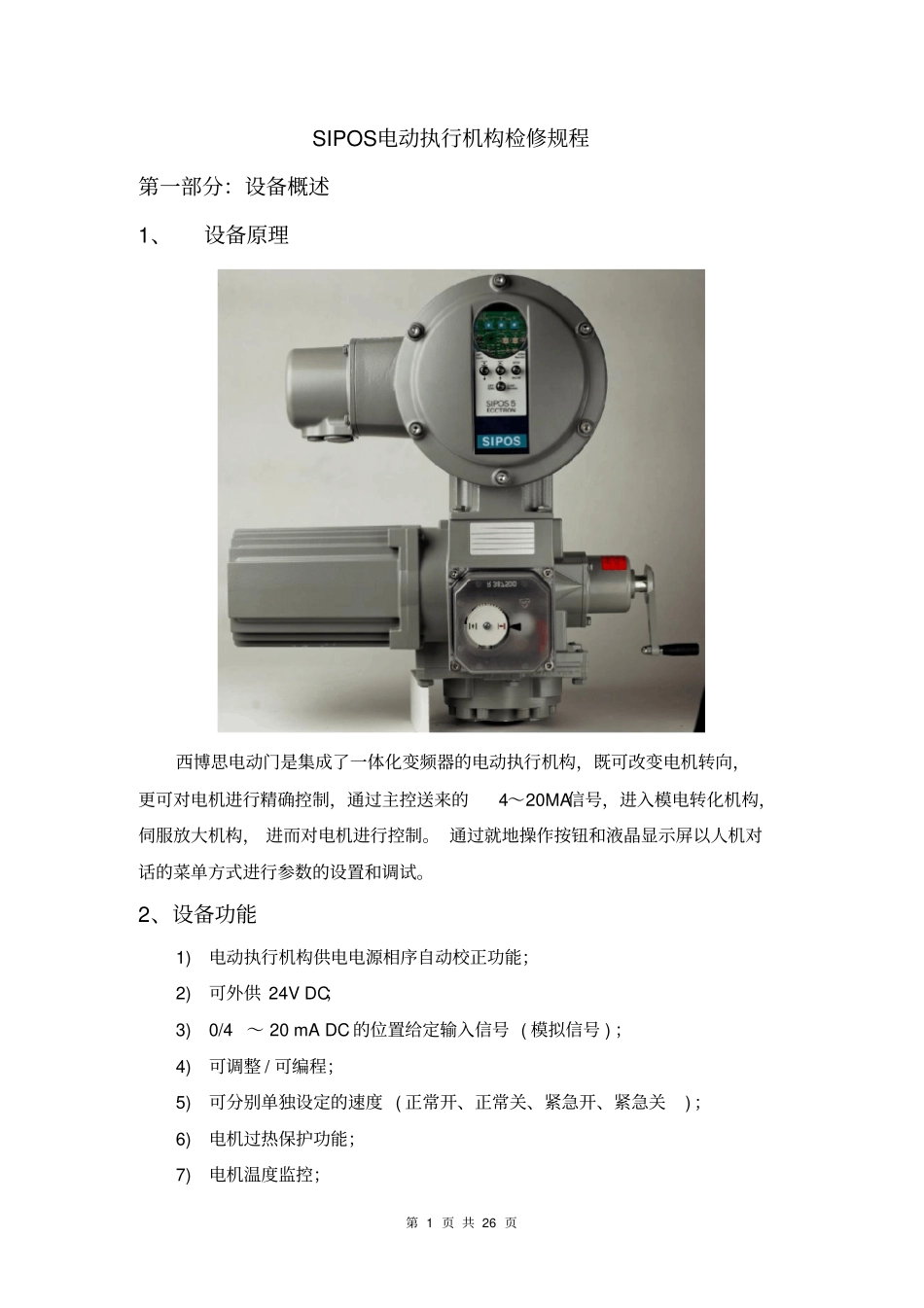

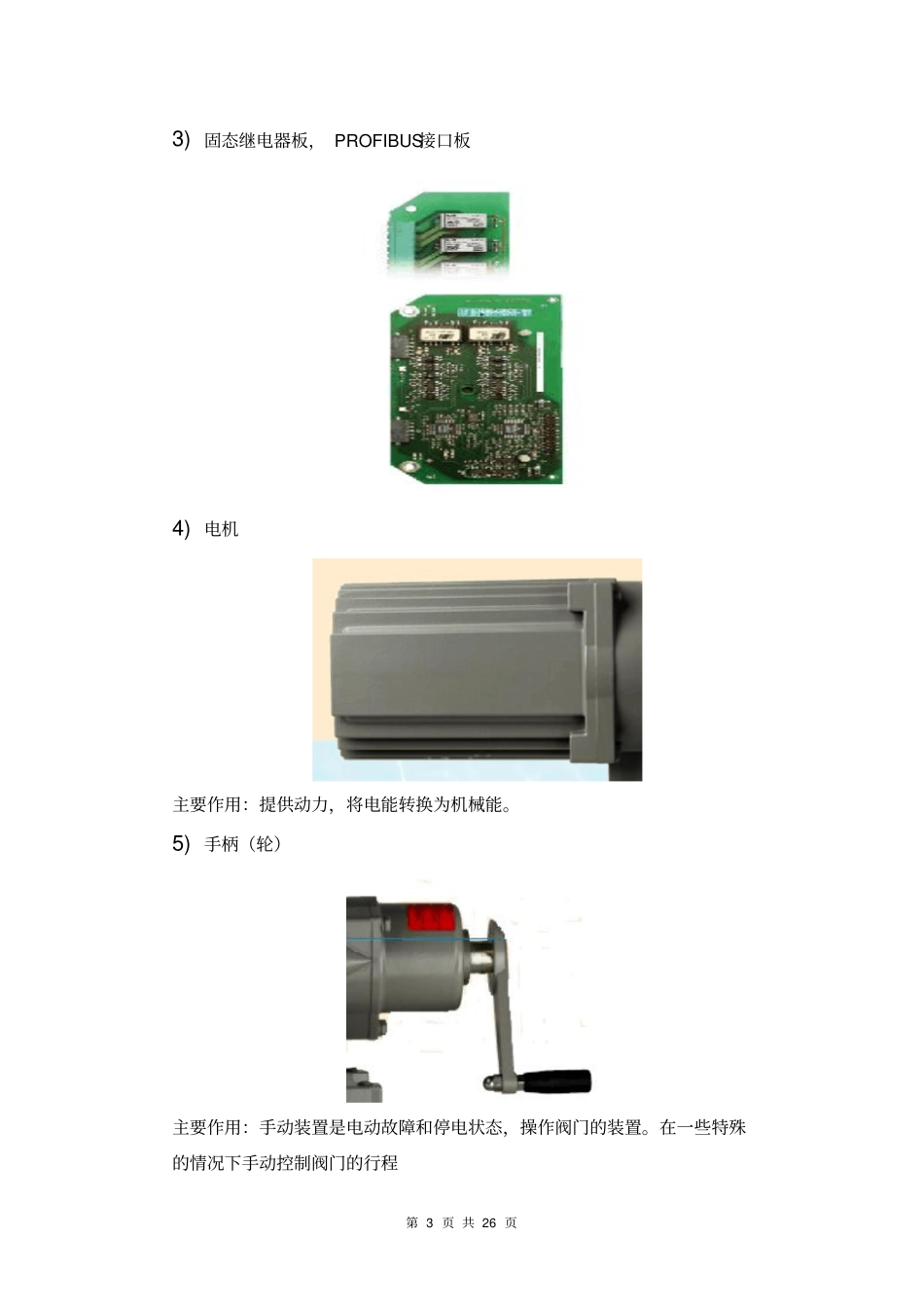

第1页共26页SIPOS电动执行机构检修规程第一部分：设备概述1、设备原理西博思电动门是集成了一体化变频器的电动执行机构，既可改变电机转向，更可对电机进行精确控制，通过主控送来的4～20MA信号，进入模电转化机构，伺服放大机构，进而对电机进行控制。通过就地操作按钮和液晶显示屏以人机对话的菜单方式进行参数的设置和调试。2、设备功能1)电动执行机构供电电源相序自动校正功能；2)可外供24VDC；3)0/4～20mADC的位置给定输入信号(模拟信号)；4)可调整/可编程；5)可分别单独设定的速度(正常开、正常关、紧急开、紧急关)；6)电机过热保护功能；7)电机温度监控；第2页共26页3、系统构成（详细描述系统各部分工程情况及该部分在本系统中的作用，必要的设备应附图纸并进行标注）西博思电动执行机构包括电机、减速机构、手动摇柄、固态继电器板、PROFIBUS接口板、控制板、带变频器的电源板、操作面板1)控制板主要作用：电动执行器的参数设置、控制输入和输出、控制信息显示等。2)带变频器的电源板主要作用：接受执行器控制板来的控制指令，按照变频器的工作特性来控制电动机工作，保护电动机的同时也节约了电能。第3页共26页3)固态继电器板，PROFIBUS接口板4)电机主要作用：提供动力，将电能转换为机械能。5)手柄（轮）主要作用：手动装置是电动故障和停电状态，操作阀门的装置。在一些特殊的情况下手动控制阀门的行程第4页共26页6)6.操作面板主要作用：通过按钮和液晶屏幕来完成阀门的参数设置和阀门执行机构的检查校验、显示错误信息并可以挂锁来实现误操作。7)信号齿轮第二部分：技术规范１、引用的规范、标准及图纸、说明书GB755旋转电机定额和性能GB/T997电机结构及安装型式代号GB/T3797电控设备第二部分：装有电子器件的电控设备GB4208外壳防护等级（IP代码）第5页共26页GB/T12222多回转阀门驱动装置的连接GB/T12223部分回转阀门驱动装置的连接引用《新一代SIPOS5Flash系列变频智能型电动执行机构概述》《SIPOSPROFITRON中文使用说明书》《SIPOS电动执行机构选型资料》《多回转电动执行机构技术资料外形尺寸图》第三部分、设备档案设备档案严格按附件格式填写（暂定格式，应按系统构成列出全部设备，包括控制箱、柜以及紧固零件等等，设备编号按KKS编码认真编写），设备档案最终要在生产软件中应用，编写时应以最大程度满足软件需求为基本原则，附件中的项目有不完全、不合理的，应向专业主管请示后增加或修改。此项暂时空缺第四部分、日常维护一、维护内容(详细编写设备各部分的维护内容，包括注油、润滑、防锈蚀、螺栓紧固、端子排紧固以及设备卫生等。)1、SIPOS电动执行机构表面卫生，2、暴露在露天的要加防雨罩，3、检查信号电缆的出线有无破损，4、检查端子盖与执行器本体的螺丝是否牢固。5、运行50小时或1年后，进行如下项目检查，如有问题进行维护：5.1、是否有不寻常的噪音或震动产生；5.2、是否有泄漏；5.3、喷漆是否有破损；二、维护方法(针对维护内容分项编写维护的具体方法，包括耗材用量、紧固程度、使用工具以及具体维护操作工艺等。)1、执行器应经常巡检,对执行机构表面卫生进行清扫，如果所处环境粉尘、油污严重，应缩短清扫周期.2、定期紧固面板盖、端子盖与执行器本体之间的螺丝3、执行器的动力电缆和控制电缆保护套管完好，固定牢固没有脱落。4、执行器的动力电缆和控制电缆保护在接线盒处要高于电缆保护管的最低点防止进入水等介质造成短路或对控制元器件造成破坏。第6页共26页5、执行器的动力电源和控制电缆接线盒、位置指示等装置应密封良好，不能进入灰尘,露在露天的执行器防护罩要保证其完好.三、维护周期1、每周巡检一次，环境恶劣的每三天清扫一次；2、重要设备（涉及保护的）每两天巡检一次；3、C级检修应该对重要系统的电动执行器进行检查调整。4、B级检修对重要系统的电动执行器进行解体检查，并对其它系统的电动执行器进行一定数量的抽检。5、A级检修时对所有系统的电动执行器都要进行解体检查，调整。四、验收标准1、所有固定螺丝、连接件及电气连接部分都拧紧。2、正确实施了接地和等电位连接。3、电气连接正确无误。4、已采取所有措施防止手指...
