SmartTest电子万能试验机软件说明书VIP专享VIP免费

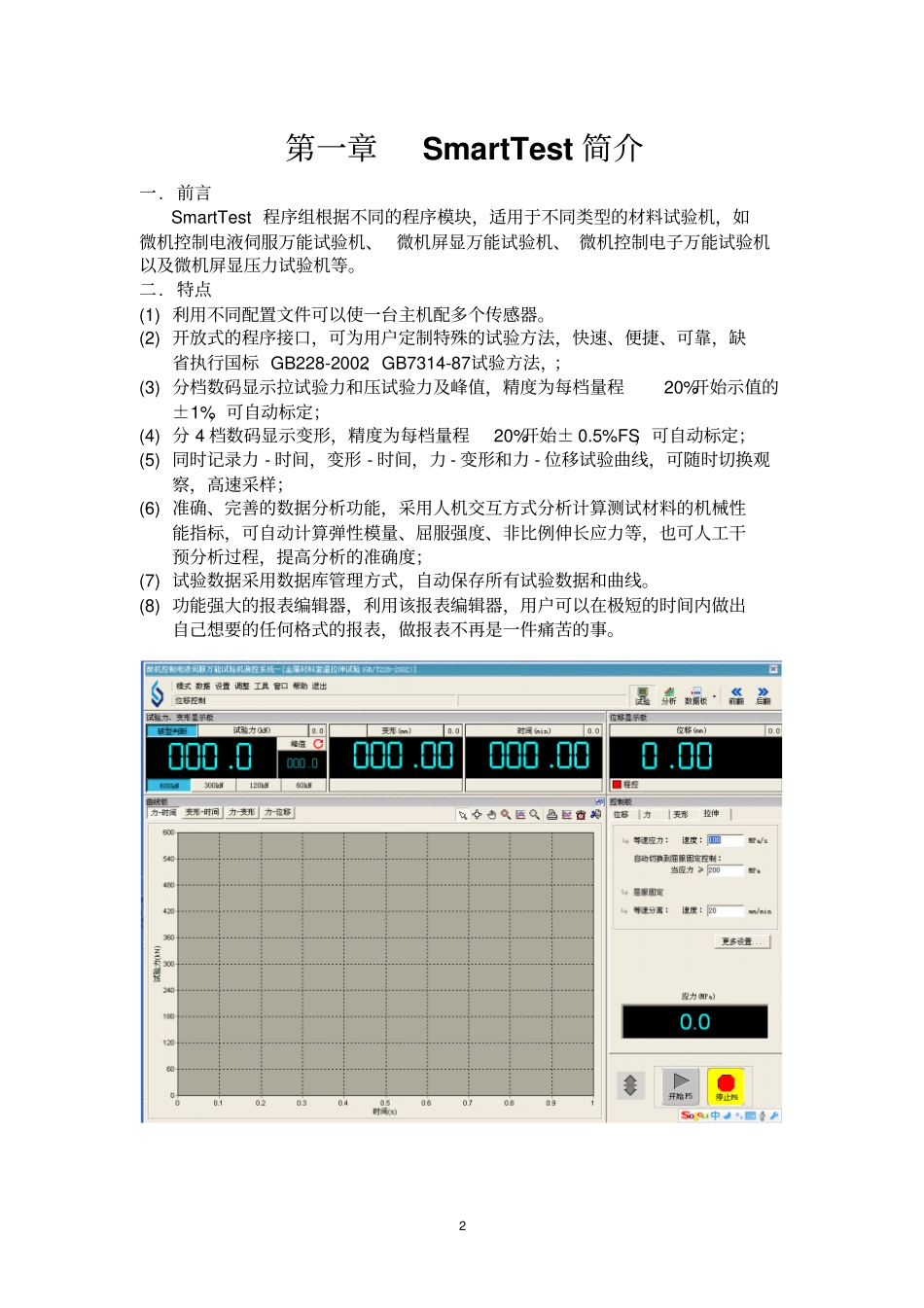

SmartTest使用手册AllRightsReserved,Copyright2000-20082第一章SmartTest简介一.前言SmartTest程序组根据不同的程序模块，适用于不同类型的材料试验机，如微机控制电液伺服万能试验机、微机屏显万能试验机、微机控制电子万能试验机以及微机屏显压力试验机等。二.特点(1)利用不同配置文件可以使一台主机配多个传感器。(2)开放式的程序接口，可为用户定制特殊的试验方法，快速、便捷、可靠，缺省执行国标GB228-2002、GB7314-87试验方法，；(3)分档数码显示拉试验力和压试验力及峰值，精度为每档量程20%开始示值的±1%，可自动标定；(4)分4档数码显示变形，精度为每档量程20%开始±0.5%FS，可自动标定；(5)同时记录力-时间，变形-时间，力-变形和力-位移试验曲线，可随时切换观察，高速采样；(6)准确、完善的数据分析功能，采用人机交互方式分析计算测试材料的机械性能指标，可自动计算弹性模量、屈服强度、非比例伸长应力等，也可人工干预分析过程，提高分析的准确度；(7)试验数据采用数据库管理方式，自动保存所有试验数据和曲线。(8)功能强大的报表编辑器，利用该报表编辑器，用户可以在极短的时间内做出自己想要的任何格式的报表，做报表不再是一件痛苦的事。3第二章SmartTest的安装和启动一、SmartTest的安装1、微机硬件配置PIIC300/64M内存以上PC机，SVGA彩色显示器（支持800*600或以上显示分辨率），鼠标各种打印机2、微机操作系统中文WINDOWS95/98/me/2000/XP操作系统3、安装步骤1、将SmartTest安装光盘放入光盘驱动器，找到光盘根目录下的Setup.exe，双击执行它即可进行安装。稍等片刻，就会出现一个初始化界面自动开始安装。请选择“下一步”2、接下来出现安装目录设置窗口，程序缺省安装到C:\Program4Files\SmartTest目录下，除非必要，请不要改变安装目录，直接选择“下一步”3、在安装准备就绪窗口选择“下一步”，安装向导将开始复制安装文件到硬盘。54、加密锁驱动驱动程序的安装65、复制过程持续一段时间，最后出现安装成功的提示窗口。SmartTest安装成功以后，在“开始”的“程序”里将出现“万能试验机测控系统”程序组，点击“SmartTest主程序”即可执行程序。76、文件清单（安装完毕后）1)缺省情况下，程序安装在C:\ProgramFiles\SmartTest目录下；2)第一次安装后，在安装目录下的文件应主要包括：序号文件名说明1SmartTest.exe控制主程序2SmartTest.mdb数据库文件,包含曲线在内的所有试验数据3SmartTest.ini配置文件，包含所有调试参数二、启动用鼠标点击WINDOWS[开始]菜单里的[万能试验机微机测量控制系统]，或直接点击桌面上的SmartTest图标，即可启动试验控制程序。注意，开始试验操作和结束试验操作都必须按照一定的操作顺序，（下面按照各个功能模块顺序依次介绍，随着程序不断升级，各模块的外观也许有所改变，但其核心功能是不变的）三、卸载：打开控制面板，选择“添加/删除程序”，在程序列表中选择“SmartTest”，然后选择“卸载”，即可安全、快速地删除SmartTest。8第三章界面操作一、主窗口：主窗口是程序的控制中心，它负责管理各个功能窗口，并显示试样的基本信息和试验控制状态信息，用户试验时面对的就是这个窗口。说明：说明：①菜单1.【模式】菜单：负责系统管理工作，如系统模式的切换。1)试验模式：即试验控制模式，显示负荷、变形和位移测量值，启动和停止试验，记录试验曲线等等。2)演示模式：重放以前的试验过程或模拟一次新的试验。3)退出模式：退出SmartTest控制程序。2.【设置】菜单：分为“控制参数”、“硬件参数”、“软件参数”、“调入配置文件”、“存储配置文件”等菜单项。（如图所示）。1)[控制参数窗口]：显示刷新周期：“显示板”以此处的设置为周期进行各种显示。缺省设置为400ms。“刷新周期”的设置应保证显示适合人的眼睛观察。曲线采集周期：“曲线板”以此处的设置为周期进行试验曲线的记录。缺省设置为400ms。“曲线采集周期”不应设置的过小，否则，会记录过多不必要的重复点，而且占用很多系统资源。曲线高速采集周期：在记录试验曲线的过程当中，对于某一阶段(如屈服阶段)可以进行高速采集。此处的设置即为高...
