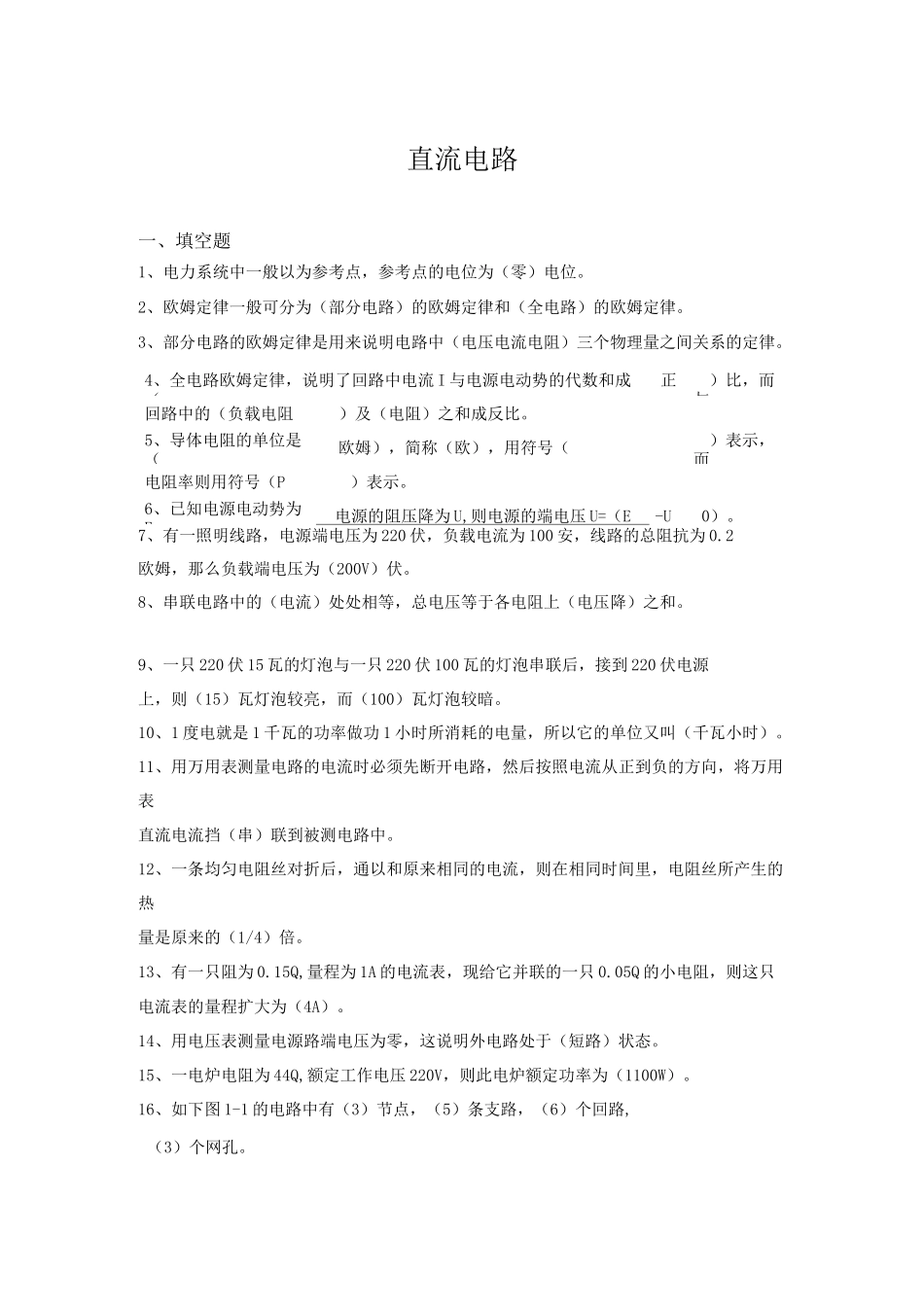

直流电路一、填空题1、电力系统中一般以为参考点，参考点的电位为（零）电位。2、欧姆定律一般可分为（部分电路）的欧姆定律和（全电路）的欧姆定律。3、部分电路的欧姆定律是用来说明电路中（电压电流电阻）三个物理量之间关系的定律。4、全电路欧姆定律，说明了回路中电流I与电源电动势的代数和成（正）比，而与回路中的（负载电阻）及（电阻）之和成反比。5、导体电阻的单位是（欧姆），简称（欧），用符号（）表示，而电阻率则用符号（P）表示。6、已知电源电动势为E,电源的阻压降为U,则电源的端电压U=（E-U0）。7、有一照明线路，电源端电压为220伏，负载电流为100安，线路的总阻抗为0.2欧姆，那么负载端电压为（200V）伏。8、串联电路中的（电流）处处相等，总电压等于各电阻上（电压降）之和。9、一只220伏15瓦的灯泡与一只220伏100瓦的灯泡串联后，接到220伏电源上，则（15）瓦灯泡较亮，而（100）瓦灯泡较暗。10、1度电就是1千瓦的功率做功1小时所消耗的电量，所以它的单位又叫（千瓦小时）。11、用万用表测量电路的电流时必须先断开电路，然后按照电流从正到负的方向，将万用表直流电流挡（串）联到被测电路中。12、一条均匀电阻丝对折后，通以和原来相同的电流，则在相同时间里，电阻丝所产生的热量是原来的（1/4）倍。13、有一只阻为0.15Q,量程为1A的电流表，现给它并联的一只0.05Q的小电阻，则这只电流表的量程扩大为（4A）。14、用电压表测量电源路端电压为零，这说明外电路处于（短路）状态。15、一电炉电阻为44Q,额定工作电压220V，则此电炉额定功率为（1100W）。16、如下图1-1的电路中有（3）节点，（5）条支路，（6）个回路,（3）个网孔。图1-1图1-2图1-1图1-2
