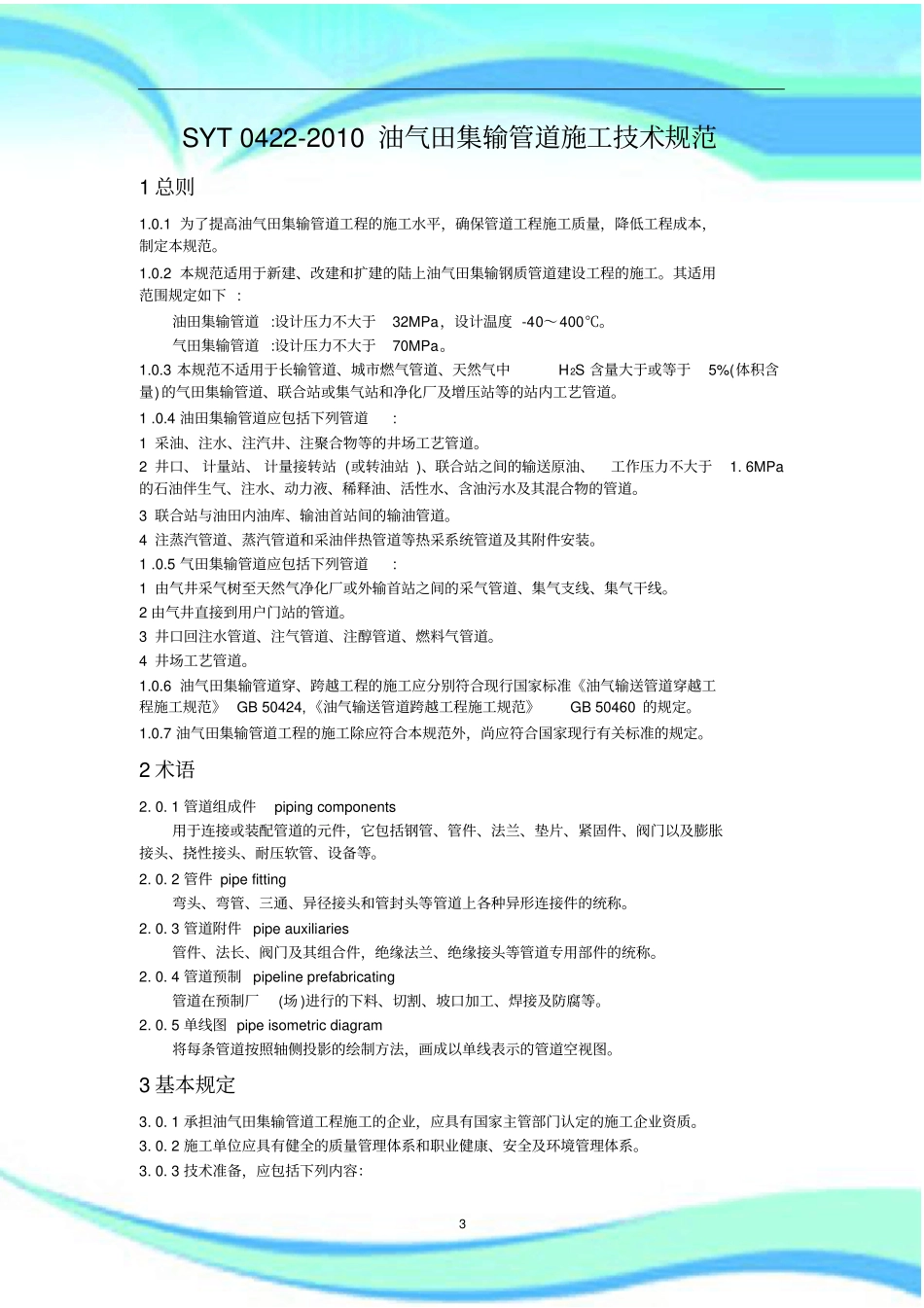

SYT---油气田集输管道施工技术规范文档版2————————————————————————————————作者：————————————————————————————————日期：3SYT0422-2010油气田集输管道施工技术规范1总则1.0.1为了提高油气田集输管道工程的施工水平，确保管道工程施工质量，降低工程成本，制定本规范。1.0.2本规范适用于新建、改建和扩建的陆上油气田集输钢质管道建设工程的施工。其适用范围规定如下:油田集输管道:设计压力不大于32MPa，设计温度-40～400℃。气田集输管道:设计压力不大于70MPa。1.0.3本规范不适用于长输管道、城市燃气管道、天然气中H2S含量大于或等于5%(体积含量)的气田集输管道、联合站或集气站和净化厂及增压站等的站内工艺管道。1.0.4油田集输管道应包括下列管道:1采油、注水、注汽井、注聚合物等的井场工艺管道。2井口、计量站、计量接转站(或转油站)、联合站之间的输送原油、工作压力不大于1.6MPa的石油伴生气、注水、动力液、稀释油、活性水、含油污水及其混合物的管道。3联合站与油田内油库、输油首站间的输油管道。4注蒸汽管道、蒸汽管道和采油伴热管道等热采系统管道及其附件安装。1.0.5气田集输管道应包括下列管道:1由气井采气树至天然气净化厂或外输首站之间的采气管道、集气支线、集气干线。2由气井直接到用户门站的管道。3井口回注水管道、注气管道、注醇管道、燃料气管道。4井场工艺管道。1.0.6油气田集输管道穿、跨越工程的施工应分别符合现行国家标准《油气输送管道穿越工程施工规范》GB50424,《油气输送管道跨越工程施工规范》GB50460的规定。1.0.7油气田集输管道工程的施工除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1管道组成件pipingcomponents用于连接或装配管道的元件，它包括钢管、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、设备等。2.0.2管件pipefitting弯头、弯管、三通、异径接头和管封头等管道上各种异形连接件的统称。2.0.3管道附件pipeauxiliaries管件、法长、阀门及其组合件，绝缘法兰、绝缘接头等管道专用部件的统称。2.0.4管道预制pipelineprefabricating管道在预制厂(场)进行的下料、切割、坡口加工、焊接及防腐等。2.0.5单线图pipeisometricdiagram将每条管道按照轴侧投影的绘制方法，画成以单线表示的管道空视图。3基本规定3.0.1承担油气田集输管道工程施工的企业，应具有国家主管部门认定的施工企业资质。3.0.2施工单位应具有健全的质量管理体系和职业健康、安全及环境管理体系。3.0.3技术准备，应包括下列内容：41参加设计交底及图纸会审工作。2编制、报批施工组织设计、施工方案及质量、安全和环境措施。3.0.4人力资源准备，应包括下列内容：1建立项目组织机构和各项管理制度。2配置满足工程需要的施工工种和人员。3组织主要工种的人员培训、考试取证。3.0.5机具设备准备，应包括下列内容：1完成施工机具设备配置。2完成施工机具设备的检修维护。3完成具体工程的专用施工机具制作。3.0.6物资准备，应包括下列内容:1施工主要材料的储存应满足连续作业要求。2做好物资采购、验收、保管工作。3.0.7现场准备，应包括下列内容:1办理相关施工许可证，与当地政府主管部门办理有关协议合同。2现场已征地量能满足作业要求。3完成现场水、路、电、一讯、场地平整，即“四通一平”及施工暂设工作。4材料验收及保管4.1一般规定4.1.1钢管及管道附件的材质、规格和型号应符合设计文件的规定，其质量应符合国家现行标准的规定。4.1.2钢管及管道附件的验收，应按设计文件和国家现行相应标准的规定执行，应具有制造厂的质量证明文件。4.1.3合金钢管道组成件应采用光谱分析或其他方法对材质进行复查，并应做好标记。4.1.4防腐管、保温管的验收，应按设计文件及国家现行标准的规定执行。核对其钢管材质证明书、防腐管质量证明书以及防腐管的标识、钢管壁厚等。运至现场的防腐管，应由施工单位逐根验收，并应办理交接手续。4.1.5当对管道组成件的质量(或性能)有怀疑时，应进行复验，复验不合格者不得使用。4.2钢管验收.t.2.1钢管应符合设计要求和国家现行有关标...
