Tekla常用设置简解读VIP专享VIP免费

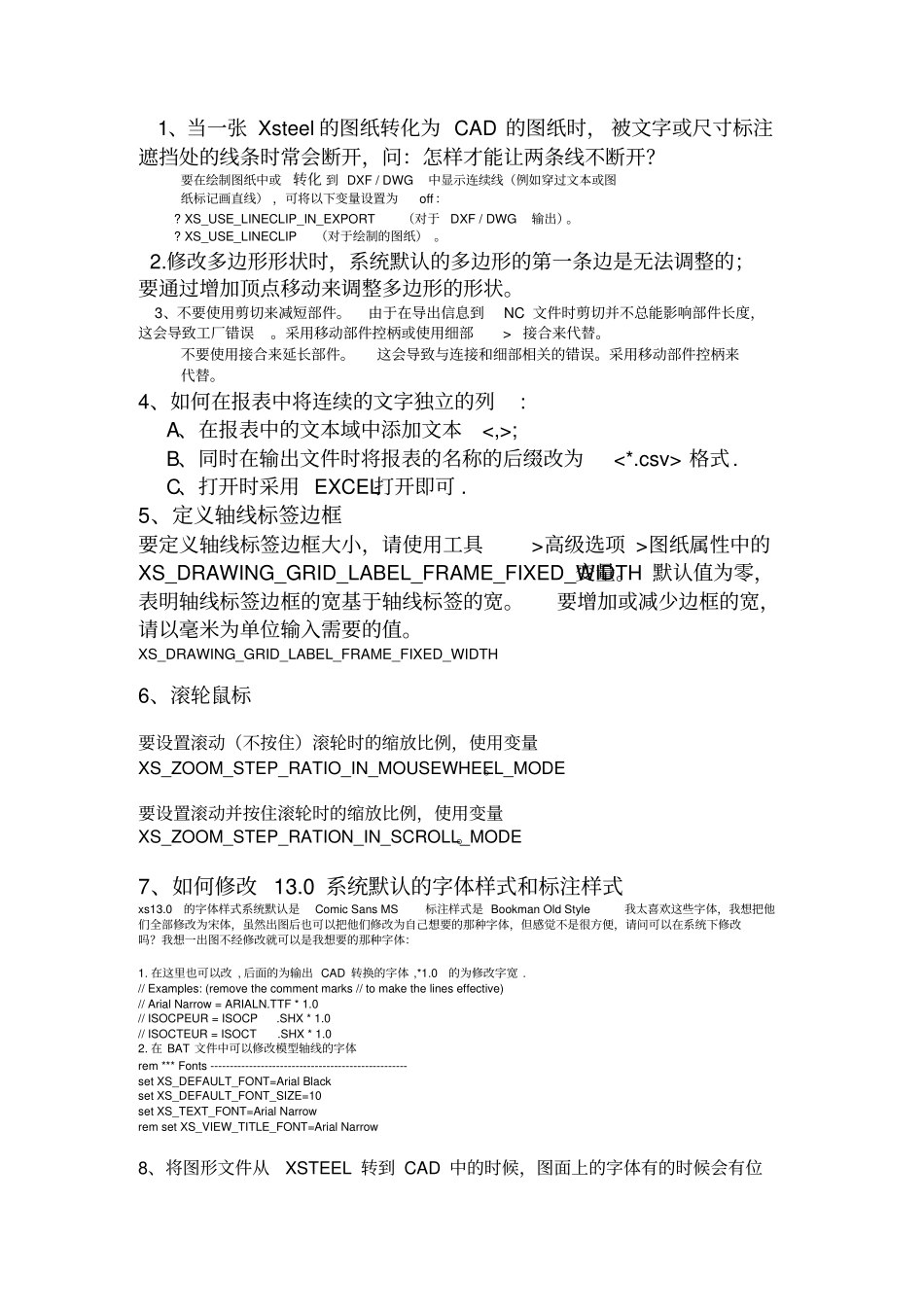

1、当一张Xsteel的图纸转化为CAD的图纸时，被文字或尺寸标注遮挡处的线条时常会断开，问：怎样才能让两条线不断开？要在绘制图纸中或转化到DXF/DWG中显示连续线（例如穿过文本或图纸标记画直线），可将以下变量设置为off：?XS_USE_LINECLIP_IN_EXPORT（对于DXF/DWG输出）。?XS_USE_LINECLIP（对于绘制的图纸）。2.修改多边形形状时，系统默认的多边形的第一条边是无法调整的；要通过增加顶点移动来调整多边形的形状。3、不要使用剪切来减短部件。由于在导出信息到NC文件时剪切并不总能影响部件长度，这会导致工厂错误。采用移动部件控柄或使用细部>接合来代替。不要使用接合来延长部件。这会导致与连接和细部相关的错误。采用移动部件控柄来代替。4、如何在报表中将连续的文字独立的列:A、在报表中的文本域中添加文本<,>;B、同时在输出文件时将报表的名称的后缀改为<*.csv>格式.C、打开时采用EXCEL打开即可.5、定义轴线标签边框要定义轴线标签边框大小，请使用工具>高级选项>图纸属性中的XS_DRAWING_GRID_LABEL_FRAME_FIXED_WIDTH变量。默认值为零，表明轴线标签边框的宽基于轴线标签的宽。要增加或减少边框的宽，请以毫米为单位输入需要的值。XS_DRAWING_GRID_LABEL_FRAME_FIXED_WIDTH6、滚轮鼠标要设置滚动（不按住）滚轮时的缩放比例，使用变量XS_ZOOM_STEP_RATIO_IN_MOUSEWHEEL_MODE。要设置滚动并按住滚轮时的缩放比例，使用变量XS_ZOOM_STEP_RATION_IN_SCROLL_MODE。7、如何修改13.0系统默认的字体样式和标注样式xs13.0的字体样式系统默认是ComicSansMS标注样式是BookmanOldStyle我太喜欢这些字体，我想把他们全部修改为宋体，虽然出图后也可以把他们修改为自己想要的那种字体，但感觉不是很方便，请问可以在系统下修改吗？我想一出图不经修改就可以是我想要的那种字体：1.在这里也可以改,后面的为输出CAD转换的字体,*1.0的为修改字宽.//Examples:(removethecommentmarks//tomakethelineseffective)//ArialNarrow=ARIALN.TTF*1.0//ISOCPEUR=ISOCP.SHX*1.0//ISOCTEUR=ISOCT.SHX*1.02.在BAT文件中可以修改模型轴线的字体rem***Fonts---------------------------------------------------setXS_DEFAULT_FONT=ArialBlacksetXS_DEFAULT_FONT_SIZE=10setXS_TEXT_FONT=ArialNarrowremsetXS_VIEW_TITLE_FONT=ArialNarrow8、将图形文件从XSTEEL转到CAD中的时候，图面上的字体有的时候会有位置上的一点移动，不知道这是什么原因造成的？是不是就几种特定的字体是这种情况？编辑teklastructrues.bat文件，添加SETXS_DXF_TEXT_WIDTH_FACTOR=1.45命令行，定义字体宽度，1.45或是其他，默认的是1，所以输出后有些变动。9、用excel的外挂设计Tekla大部分的文件都是可以用记事本打开的.在\TeklaStructures\13.0\environments\usimp\exceldesign目录下有component_146.xls,component_186.xls可以学习,对应的就是节点146,186自己做excel的外挂设计的话有几个注意事项:1.必须在工程文件夹中新建exceldesign文件夹,Tekla只在这个文件里读取excel文件;2.excel文件名必须为componet_加节点编号;3.例如,在节点144对话框中另存为144,然后在工程文件夹\attributes目录下可以找到144.j144,记事本打开,你可以看到有joint_attributes.nb3的一行,你只要在excel中输入nb,紧挨着右边的一格中输入你自己的数据.就可以读到节点144中去了.其余的属性类似10、控制多边形板精度调整setXS_CHAMFER_ACCURACY_FACTOR=10可以填入0.5~1~10数值越小,精度越大.数值越大精度越小11、H型钢重量及圆形截面重量统计说明查询目标中显示的重量（毛）为系统设定的单位长度的重量（该重量的计算包含杆件的圆角）与构件长度的乘积；查询目标中显示的重量（净）为系统设定的单位长度的重量（该重量的计算不包含杆件的圆角，即根据截面形状计算出的单重）与构件长度的乘积。1：热轧型钢的净重误差：因为热轧型材通常都是有圆弧倒角的存在，而目前在我们软件中默认是没有放出这些圆弧倒角从而导致横截面面积变小进而影响到净重的计算，是因为放出圆弧倒角容易在切割热轧型材的时候将其切成虚线，所以建议我们用户在没有重量有特别精确...
