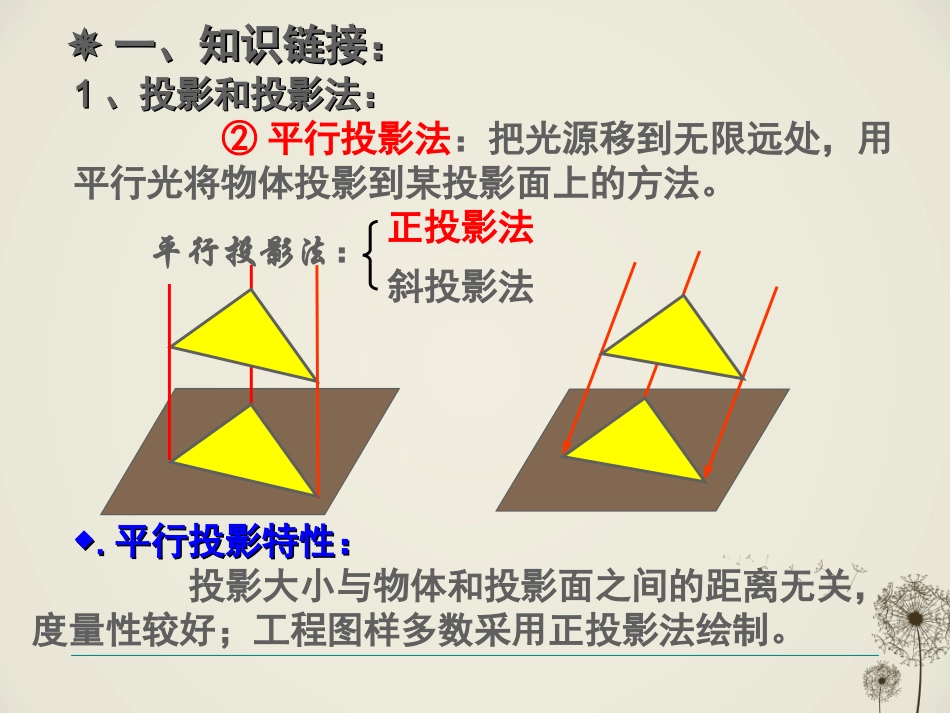

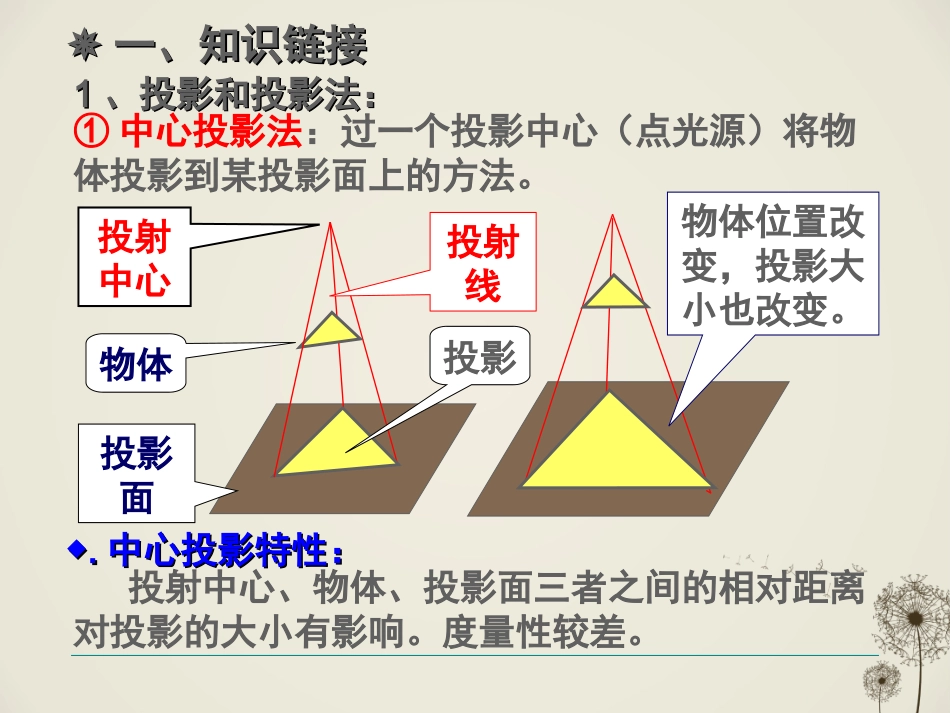

项目三基本体的表达与识读任务一三视图的形成过程授课人：张焕焕投射中心、物体、投影面三者之间的相对距离对投影的大小有影响。度量性较差。物体位置改变，投影大小也改变。投射线物体投影面投影投射中心◆◆..中心投影特性：中心投影特性：①中心投影法：过一个投影中心（点光源）将物体投影到某投影面上的方法。一、知识链接一、知识链接11、投影和投影法：、投影和投影法：投影大小与物体和投影面之间的距离无关，度量性较好；工程图样多数采用正投影法绘制。正投影法斜投影法◆◆..平行投影特性：平行投影特性：②平行投影法：把光源移到无限远处，用平行光将物体投影到某投影面上的方法。平行投影法：一、知识链接：一、知识链接：11、投影和投影法：、投影和投影法：§用正投影所得到的物体投影叫做视图。1、太阳光照射到人的身体，在地上得到一个人的影子，这个人影是否可称为视图？为什么？不一定可称之为视图。太阳光线虽然可近似看作平行光线，但它不一定与投影面（地面）垂直。2、一盏灯将人的身体影子垂直投射到墙壁上，这个影子叫视图吗？为什么？不能叫视图。因为投影面与投影线垂直的正投影才叫视图。一盏电灯照射的光线并非平行光线，其投影面（墙壁）也不和投影线垂直。思考：22、正投影的基本特性、正投影的基本特性①真实性:当物体上的平面（或直线），与投影面平行时，它的投影反映了实形（或实长）。②积聚性:当物体上的平面（或直线），与投影面垂直时，它的投影积聚为一直线(或一点)。③收缩性:当物体上的平面（或直线），与投影面倾斜时，它的投影缩小（或缩短），并产生变形。◆◆..比较下图不同形状的比较下图不同形状的33个物体投影的形状大小？个物体投影的形状大小？由图中三个不同的物体三个不同的物体在同一投影面上同一投影面上的视图完全相同的视图完全相同，要完整清晰地表达出形体的形状和结构，通常须将形体向几个方向投影。上图中的投影能不能完整地表达物体的形状和大小，能不能区分不同的物体？正投影面(正面)水平投影面(水平面)侧投影面(侧面)OYZVHWX一、知识链接知识链接：3.三视图①、三面投影体系的建立：②②三视图的形成三视图的形成(1)(1)②②三视图的形成三视图的形成(2)(2)一一、知识链接：、知识链接：3.3.三视图三视图③③..三视图反映的形体尺寸与位置关系三视图反映的形体尺寸与位置关系::长长高高宽宽宽◆.主主视图反映物体的视图反映物体的长长度和度和高高度，不反映物体度，不反映物体的的宽宽度。度。◆.左左视图反映物体的视图反映物体的宽宽度和度和高高度，不反映物度，不反映物体的体的长长度。度。◆.俯俯视图反映物体的视图反映物体的长长度和度和宽宽度，不反映物度，不反映物体的体的高高度。度。一一、知识链接：、知识链接：3.3.三视图三视图④④..三视图的投影规律三视图的投影规律::直观图直观图总体三等总体三等宽宽高长局部三等局部三等宽宽高长主、俯视图主、俯视图长对正长对正主、左视图主、左视图高平齐高平齐俯、左视图俯、左视图宽相等宽相等长对正长对正宽相等高平齐三等关系三等关系二、三视图的画法主视图方向1.确定视图方向左视图方向俯视图方向2.先画出能反映物体真实形状的一个视图3.运用长对正、高平齐、宽相等的原则画出其它视图4.检查,加深,加粗。（一）绘制三视图的一般步骤（二）绘图实例：1、基本几何体例1：六棱柱主视画组合体三视图的要点：①分清各简单形体，②按简单形体逐个从大到小、从外到里的顺序画，③用好“长对正、高平齐、宽相等”的规律。（三）课堂练习：画出带角长方体的三视图总结一、机械制图1、投影和投影法：①中心投影②平行投影斜投影、正投影2、正投影的基本特性：真实性、积聚性、收缩性3、三视图：①三面投影体系的建立②三视图的形成③三视图反映的形体尺寸与位置关系④三视图的投影规律:长对正、高平齐、宽相等二、三视图的画法课后练习题：绘制下列物体的三视图课后练习题答案
