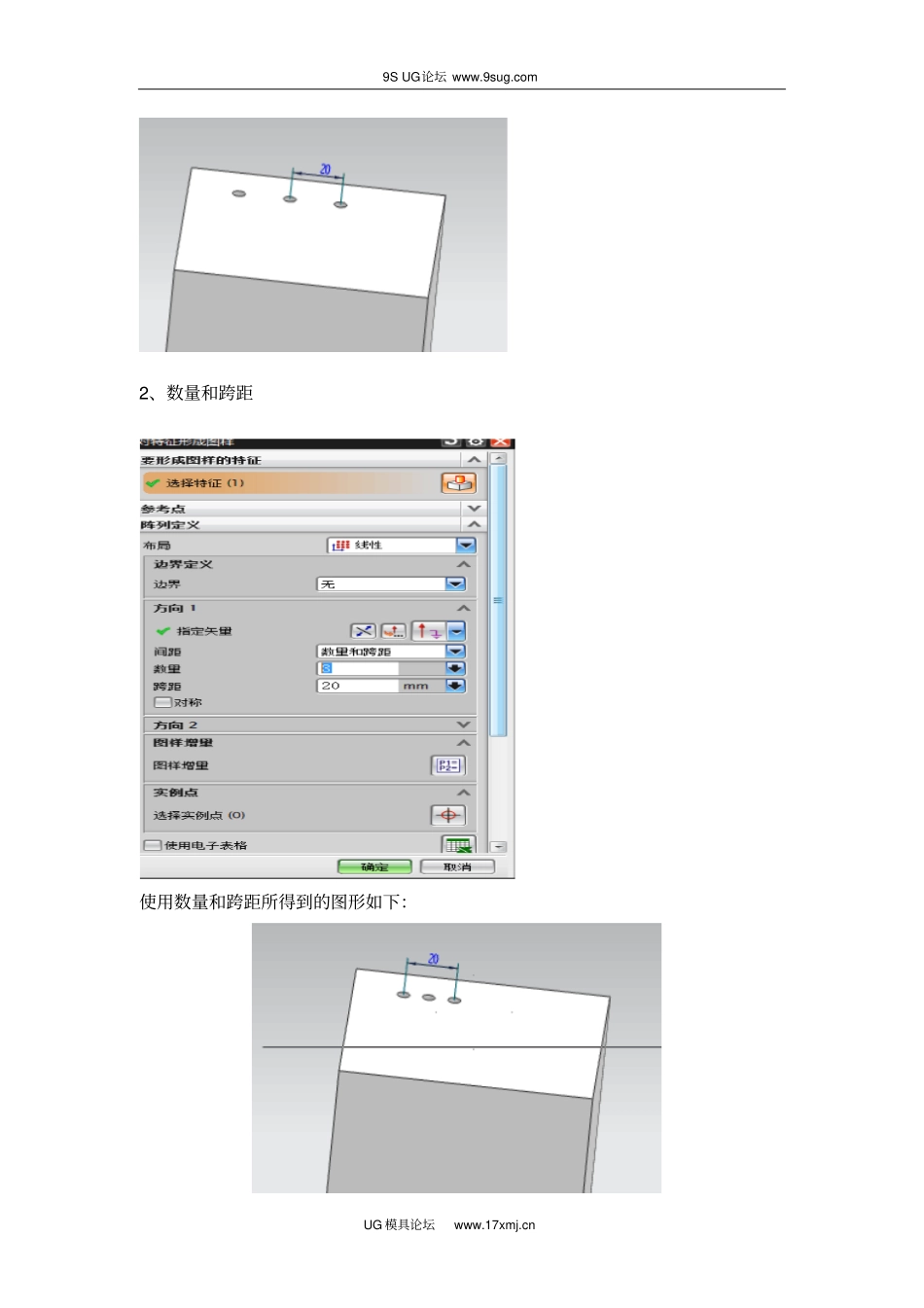

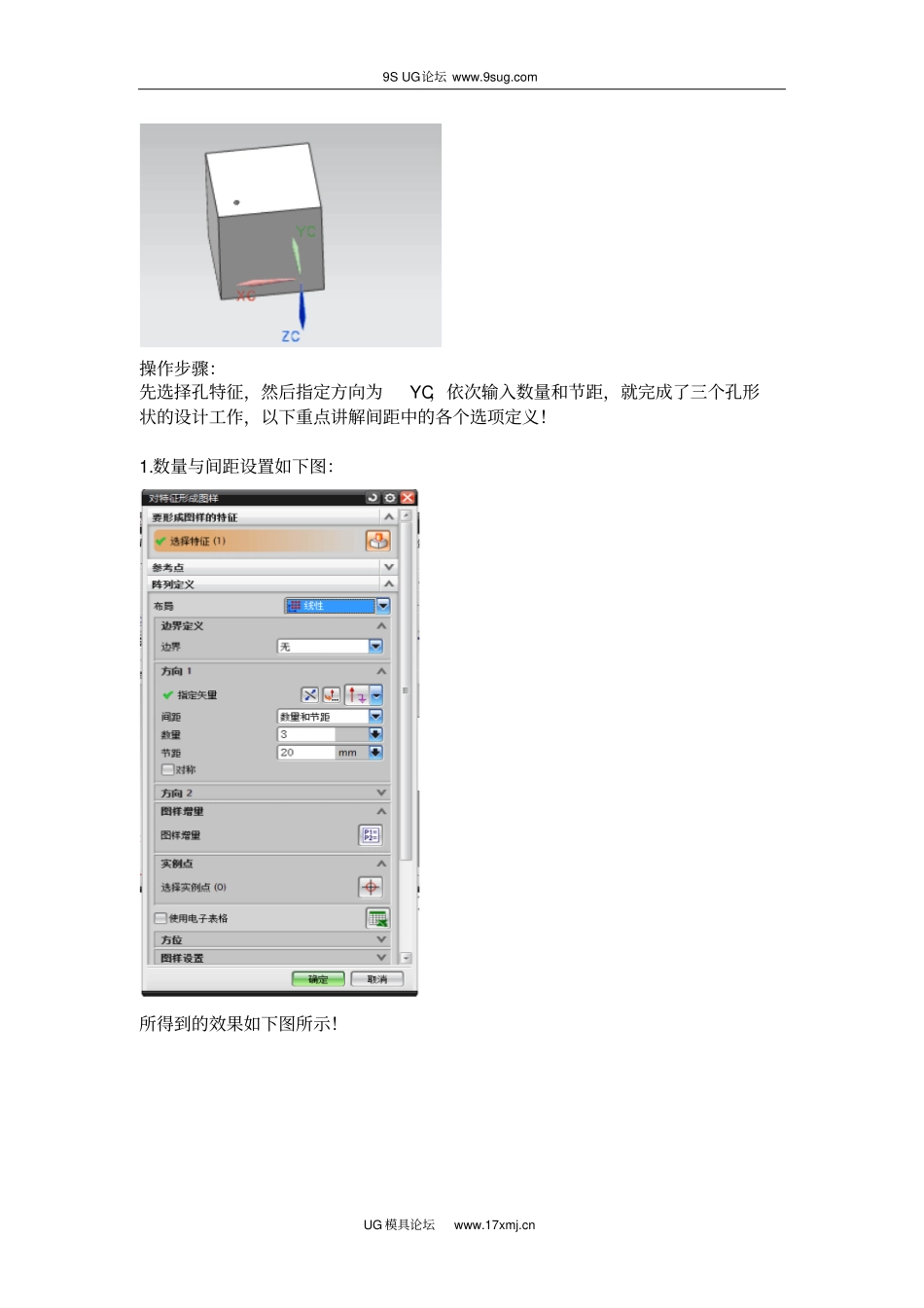

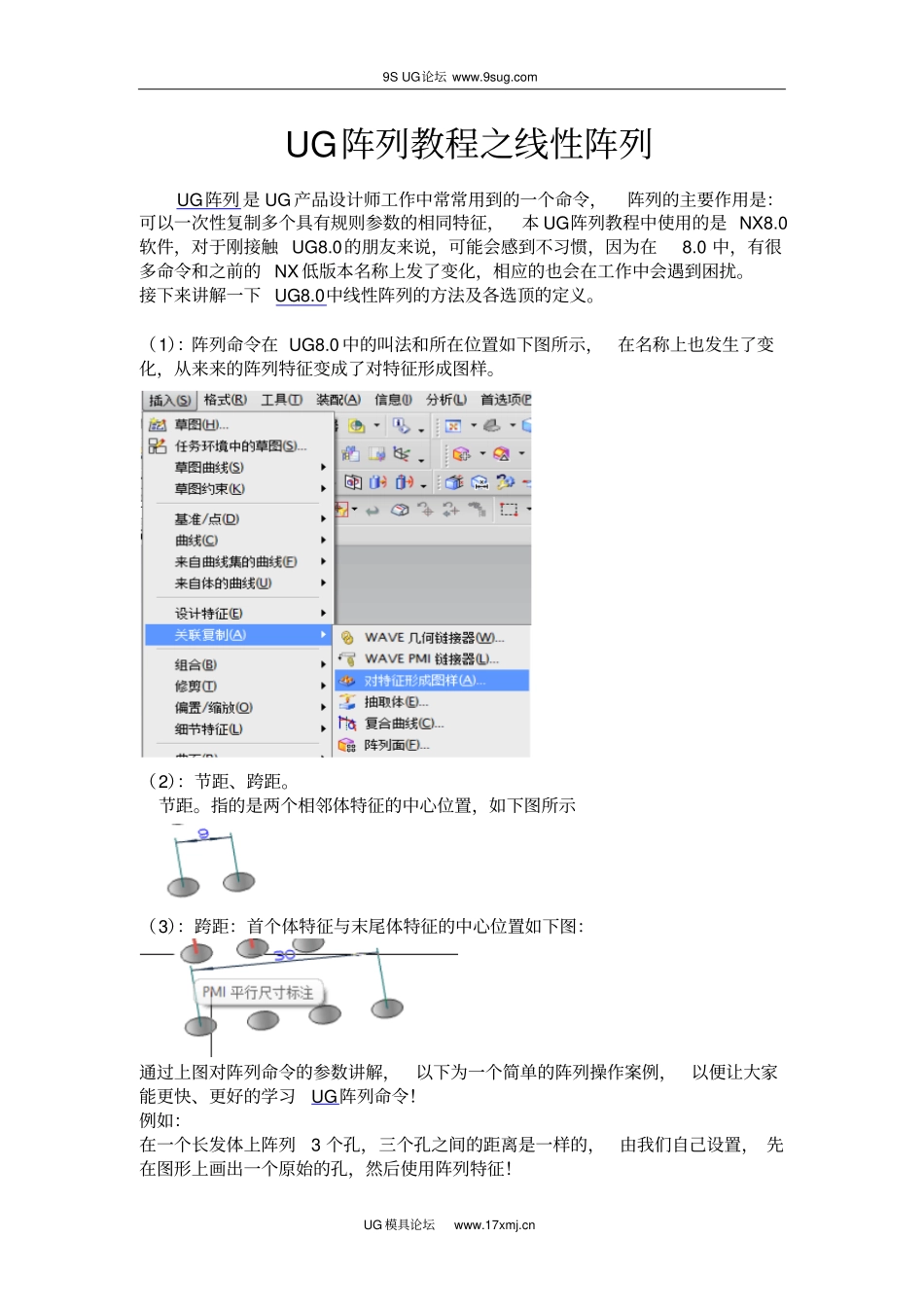

9SUG论坛www.9sug.comUG模具论坛www.17xmj.cnUG阵列教程之线性阵列UG阵列是UG产品设计师工作中常常用到的一个命令，阵列的主要作用是：可以一次性复制多个具有规则参数的相同特征，本UG阵列教程中使用的是NX8.0软件，对于刚接触UG8.0的朋友来说，可能会感到不习惯，因为在8.0中，有很多命令和之前的NX低版本名称上发了变化，相应的也会在工作中会遇到困扰。接下来讲解一下UG8.0中线性阵列的方法及各选顶的定义。（1）：阵列命令在UG8.0中的叫法和所在位置如下图所示，在名称上也发生了变化，从来来的阵列特征变成了对特征形成图样。（2）：节距、跨距。节距。指的是两个相邻体特征的中心位置，如下图所示（3）：跨距：首个体特征与末尾体特征的中心位置如下图：通过上图对阵列命令的参数讲解，以下为一个简单的阵列操作案例，以便让大家能更快、更好的学习UG阵列命令！例如：在一个长发体上阵列3个孔，三个孔之间的距离是一样的，由我们自己设置，先在图形上画出一个原始的孔，然后使用阵列特征！9SUG论坛www.9sug.comUG模具论坛www.17xmj.cn操作步骤：先选择孔特征，然后指定方向为YC，依次输入数量和节距，就完成了三个孔形状的设计工作，以下重点讲解间距中的各个选项定义！1.数量与间距设置如下图：所得到的效果如下图所示！9SUG论坛www.9sug.comUG模具论坛www.17xmj.cn2、数量和跨距使用数量和跨距所得到的图形如下：9SUG论坛www.9sug.comUG模具论坛www.17xmj.cn3、UG阵列之节距与跨距演示效果如下图。4、UG阵列之列表，首先在间距选项中找到列表，如下图：9SUG论坛www.9sug.comUG模具论坛www.17xmj.cn下图为使用列表所得到的阵列图形。
