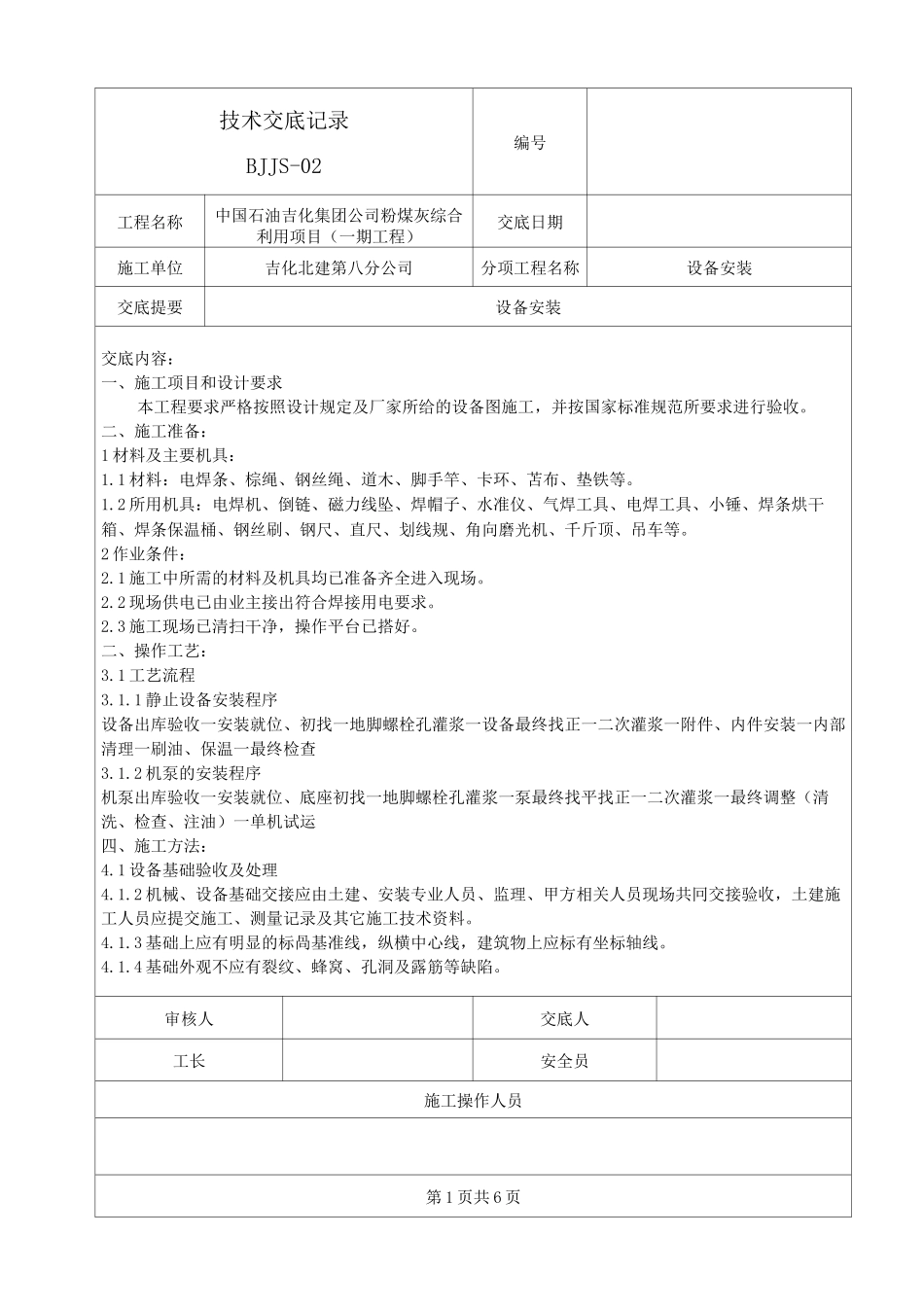

技术交底记录BJJS-02编号工程名称中国石油吉化集团公司粉煤灰综合利用项目（一期工程）交底日期施工单位吉化北建第八分公司分项工程名称设备安装交底提要设备安装交底内容：一、施工项目和设计要求本工程要求严格按照设计规定及厂家所给的设备图施工，并按国家标准规范所要求进行验收。二、施工准备：1材料及主要机具：1.1材料：电焊条、棕绳、钢丝绳、道木、脚手竿、卡环、苫布、垫铁等。1.2所用机具：电焊机、倒链、磁力线坠、焊帽子、水准仪、气焊工具、电焊工具、小锤、焊条烘干箱、焊条保温桶、钢丝刷、钢尺、直尺、划线规、角向磨光机、千斤顶、吊车等。2作业条件：2.1施工中所需的材料及机具均已准备齐全进入现场。2.2现场供电已由业主接出符合焊接用电要求。2.3施工现场已清扫干净，操作平台已搭好。二、操作工艺：3.1工艺流程3.1.1静止设备安装程序设备出库验收一安装就位、初找一地脚螺栓孔灌浆一设备最终找正一二次灌浆一附件、内件安装一内部清理一刷油、保温一最终检查3.1.2机泵的安装程序机泵出库验收一安装就位、底座初找一地脚螺栓孔灌浆一泵最终找平找正一二次灌浆一最终调整（清洗、检查、注油）一单机试运四、施工方法：4.1设备基础验收及处理4.1.2机械、设备基础交接应由土建、安装专业人员、监理、甲方相关人员现场共冋交接验收，土建施工人员应提交施工、测量记录及其它施工技术资料。4.1.3基础上应有明显的标咼基准线，纵横中心线，建筑物上应标有坐标轴线。4.1.4基础外观不应有裂纹、蜂窝、孔洞及露筋等缺陷。审核人交底人工长安全员施工操作人员第1页共6页技术交底记录BJJS-02编号工程名称中国石油吉化集团公司粉煤灰综合利用项目（一期工程）交底日期施工单位吉化北建第八分公司分项工程名称设备安装交底提要设备安装交底内容：4.1.5基础混凝土强度应达到设计要求，周围土方应回填、夯实、整平，地脚螺栓的螺纹部分应无损坏和锈蚀。4.1.6预埋件平面上和螺栓孔内的碎石、泥土等杂物和积水必须清除干净。4.1.7基础的各部位尺寸、位置等质量要求应符合下表规定：基础的尺寸、位置允许偏差表序号项目允许偏差（mm）静止设备允许偏差（mm）机械设备1基础坐标位置（纵.横坐标）±20±202基础各不同平面的标咼0〜一200〜一20基础上平面外型尺寸±20±203凸台上平面外型尺寸—20—20凹穴尺寸+20+204基础上平面的水平度：每米55全长10105竖向偏差：每米55全高10206预埋地脚螺栓：标高（顶部）+20〜0中心距±2预留地脚螺栓孔：中心位置±10±107深度+20〜0+20〜0孔壁铅垂度10108活动地脚螺栓锚板：标高+20〜0中心位置±54.2设备的安装4.2.1机械、设备就位前，基础表面应进行修整。需二次灌浆的基础表面应铲出麻面，麻点深度一般不小于10mm，深度以每平方米内有3〜5个点为宜，表面不允许有油污或疏松层；放置垫铁处的基础表面应铲平，其水平度允许偏差为2毫米/米；4.2.2安装垫铁要求4.2.2.1垫铁材质为普通碳钢，垫铁应平整、无氧化皮、毛刺和卷边，配对斜垫铁间应接触密实。4.2.2.2垫铁应布置在负荷集中的部位：地脚螺栓的两侧、垫板的四角、加强筋等部位。设备调平后，垫铁端面应露出设备底面外缘；平垫铁宜露出10〜30mm；斜垫铁宜露出10〜50mm。垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心。技术交底记录BJJS-02编号工程名称中国石油吉化集团公司粉煤灰综合利用项目（一期工程）交底日期施工单位吉化北建第八分公司分项工程名称设备安装交底提要设备安装交底内容：4.2.2.3垫铁直接放在基础上，与基础接触应均匀，其接触面积不小于50%。平垫铁顶面水平度允许偏差为2mm/m，配对斜垫铁的搭接长度应不小于全长的3/4。4.2.2.4每一垫铁组应放置整齐平稳，接触良好。设备调平后，每组垫铁均应压紧，并应用手锤逐组轻击听音检查。对高速运转的设备，当米用0.05mm塞尺检查垫铁之间及垫铁与底座面之间的间隙时，在垫铁同一断面处以两侧塞入的长度总和不得超过垫铁长度或宽度的1/3,检查合格后将垫铁两侧层间点焊固定。4.2.2.5设备用螺栓调整垫铁调平应符合下列要求：a）螺纹部分和调整块滑动面上应涂以耐水性较好的润滑脂。b）调平应采用升高升降块的方法，当需要...
