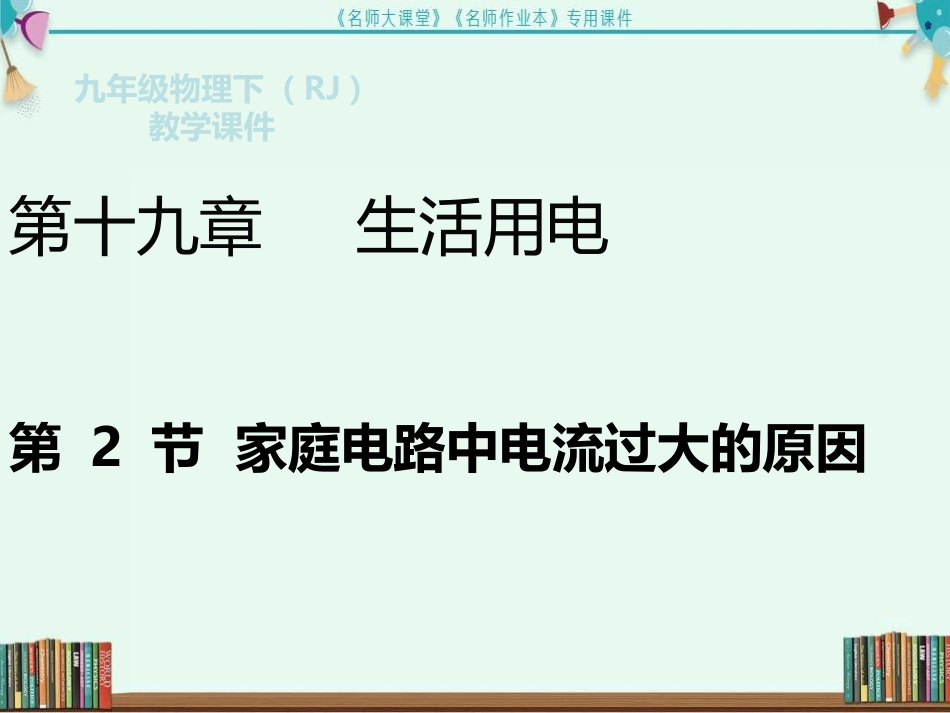

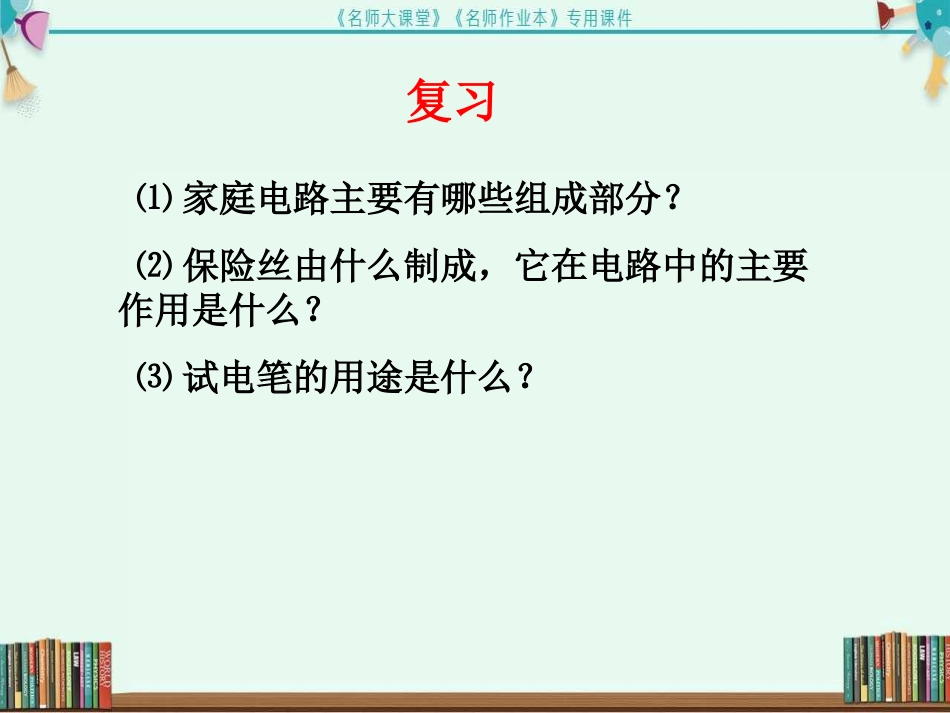

湖北海豚图书发行有限公司《名师大课堂》《名师作业本》系列丛书课件http://www.hbhrsj.com第2节家庭电路中电流过大的原因九年级物理下（RJ）教学课件第十九章生活用电⑴家庭电路主要有哪些组成部分？⑵保险丝由什么制成，它在电路中的主要作用是什么？⑶试电笔的用途是什么？复习莫斯科友谊大学重大电气火灾，引发教育系统大反思，安全何在？2003年11月24日凌晨，坐落在莫斯科西南部的俄罗斯人民友谊大学6号学生宿舍楼由于电线的过载，电线失火而引发重大火灾事故，造成38名留学生丧生，168人在医院接受冶疗。这是莫斯科近十年来影响最广、损失最大、性质最恶劣的电气火灾。河南12.25特大火灾事故，线路老化短路，导致火灾！2002年12月25日21时35分，河南省洛阳市老城区的东部商厦发生特大火灾，经有关部门确认，火灾已造成309人死亡，是由于线路老化短路引起的灾难。根据电功率和电压、电流的关系式：由P=UI可以得到变形公式：I=P/U由上式可以看出:家庭电路中的电压是一定的U=220V,所以用电器的电功率P越大，电路中的电流I就越大。你能推出电功率和电流之间的关系吗？一、家用电器的总功率对家庭电路的影响接入的用电器过多用电器总功率：P总=P1＋P2＋P3=U（I1＋I2＋I3）=UI总因家庭电路中电源电压U=220V不变，由I总=可知，P总越大，则I总越大。P总U根据热功率的计算公式：P热=I2R当导体的电阻R不变时，若流过导体的电流I越大时导体产生的热功率P就越大，在单位时间内产生的热量就越多。热量过大就容易引起火灾例题：炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是1020W，电能表上标有“220V10（40）A”的字样。请你通过计算说明：（1）使用这台空调时，通过它的电流是多少？（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？解（1）空调接入家庭电路使用，电压为220V。I1==≈4.55AP1U103W220V根据公式P=UI可得I=I1+I2=4.55A+24.64A=9.19A<10A>2020WP=P1+P2=1000W+1020W=2020W②计算用电器的总功率是否超过电能表允许使用的最大功率（2）多种解题方法：①计算同时使用所有用电器时的总电流是否超过10A。P0=UI0=220V×10A=2200WI2==≈4.64AP2U1020W220V所以，从安全用电的角度考虑，可以安装这样一台空调。×。。ABA保险丝。猜想:开关闭合后会看到什么现象？有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？短路是家庭电路中电流过大的另一个原因。二、短路对家庭电路的影响你知道形成家庭电路中短路的原因是什么吗？家庭电路中短路很容易造成火灾。由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。反思1:为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。各种保险丝三、保险丝的作用闸刀开关、熔断器及保险丝保险丝（1）材料：由电阻率大，熔点低的铅锑合金制成的（2）原理：当电路中电流过大时，电能转化成热的功率迅速增大，保险丝由于温度升高而熔断，切断电路，起到保护作用(3)保险丝应串联安装在电路上。（1）提出问题：电路中熔丝熔断是因为电路中的电流过大时，熔丝的温度较高而达到它的熔点，那么电路中造成电流过大的原因主要是什么呢？（2）进行猜想：（根据所学的知识谈谈你猜想的依据）A、短路是引起电流过大的一个原因。根据欧姆定律I=U/R，总电阻几乎为零，此时电路上的电流很大。B、用电器总功率过大是引起电流过大的另一个原因。根据电功率公式P=UI得到I=P/U，则干路中的电流随用电器总功率的增大而增大。活动:探究熔丝熔断的原因（3）实验探究实验电路实验步骤现象与结论1、根据设计需要选择实验器材，并根据电路图连接好电路。2、闭合开关S1，观察小灯泡的发光情况及熔丝的熔断情况。3、再闭合开关S2（造成短路），再次闭合开关观察小灯泡的发光情况及熔丝的熔断情况。由步骤2观察到的现象是：由步骤3观察到的现象是：实验结论：灯泡正常发光，熔丝不熔断。灯泡不发光，熔丝被立即熔断。当电路中发生短路时，电路中的电流将急剧增大，熔丝会立即被熔断实验1：探究短路引起电流的过大实验2：用电器...
