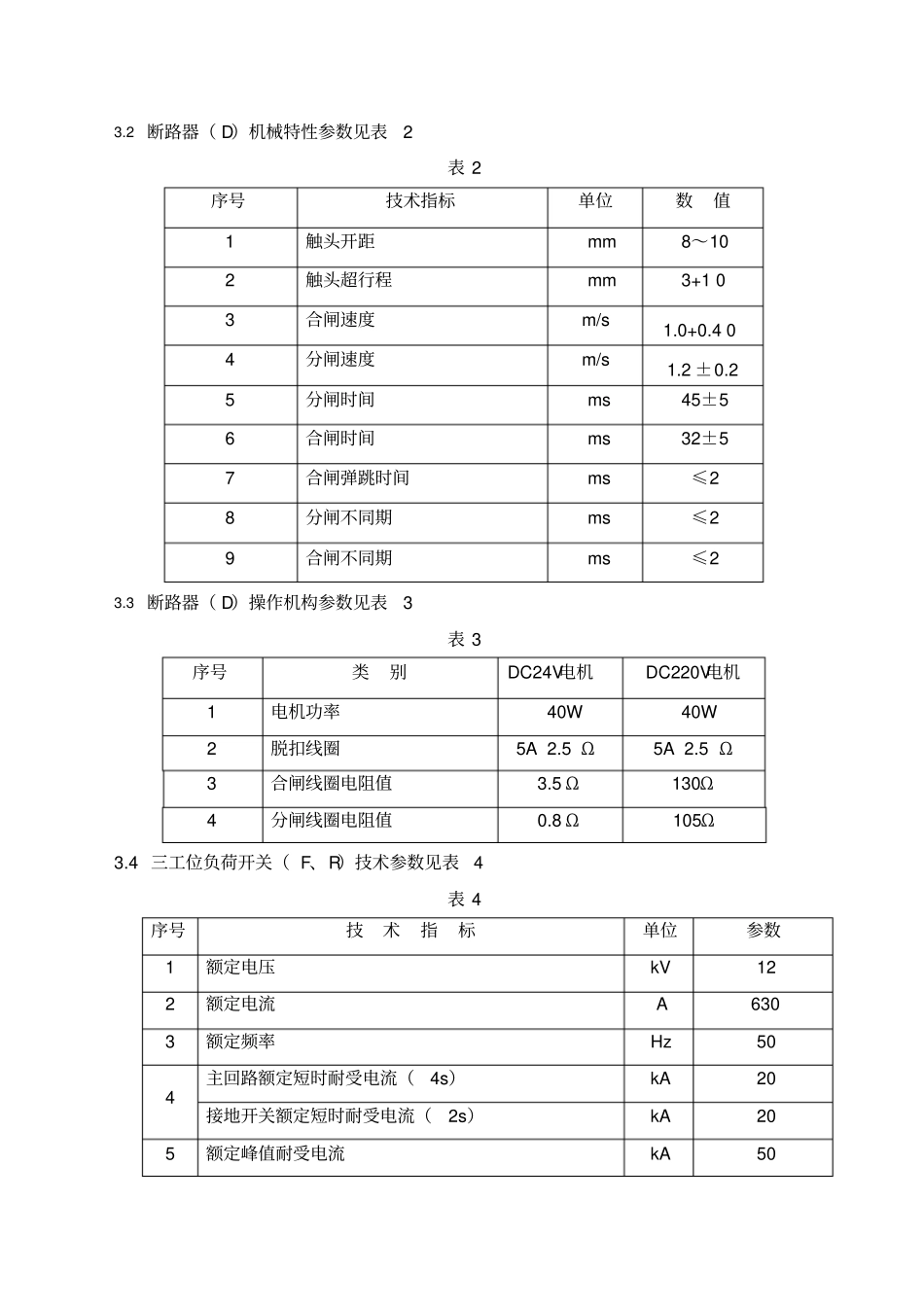

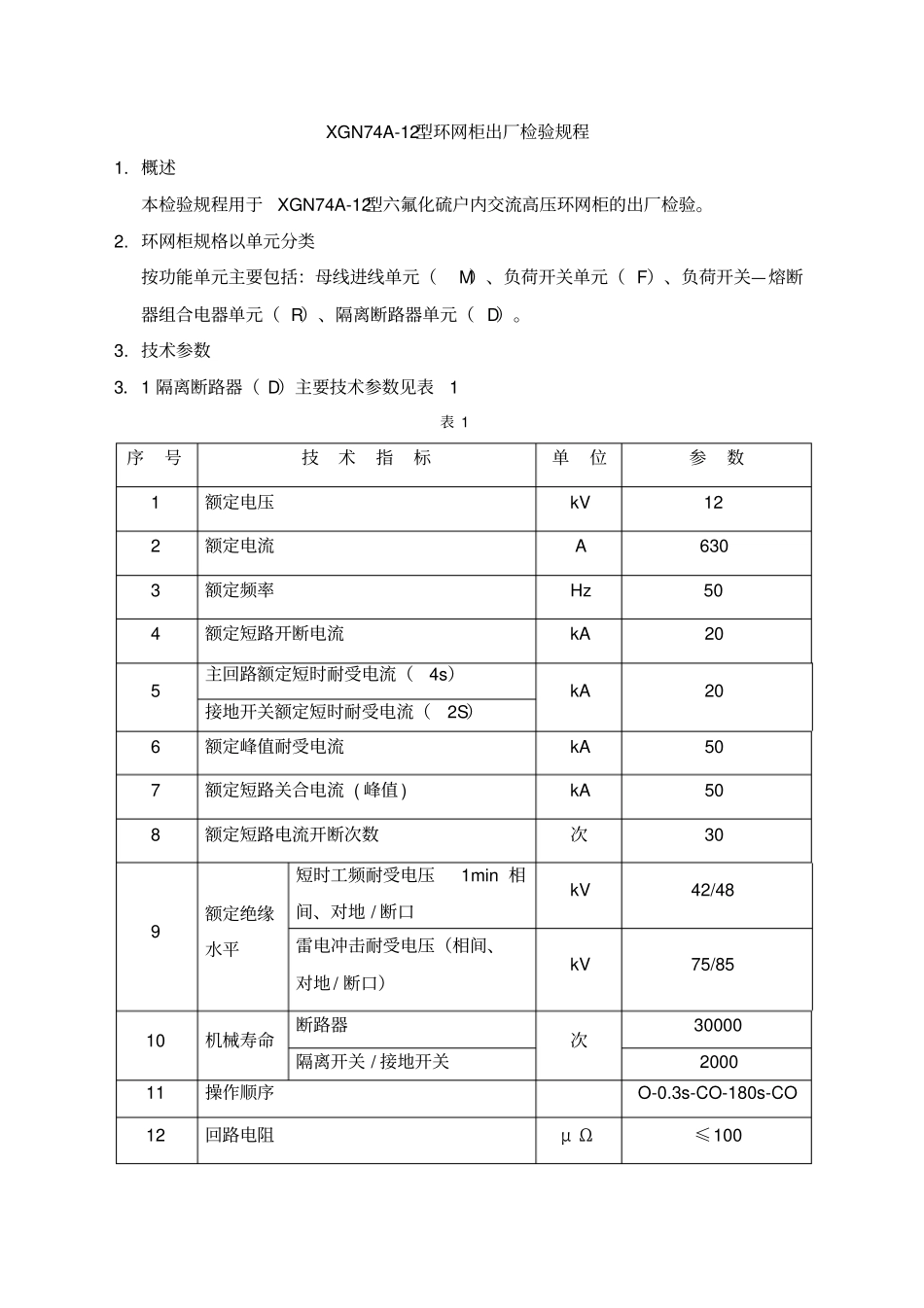

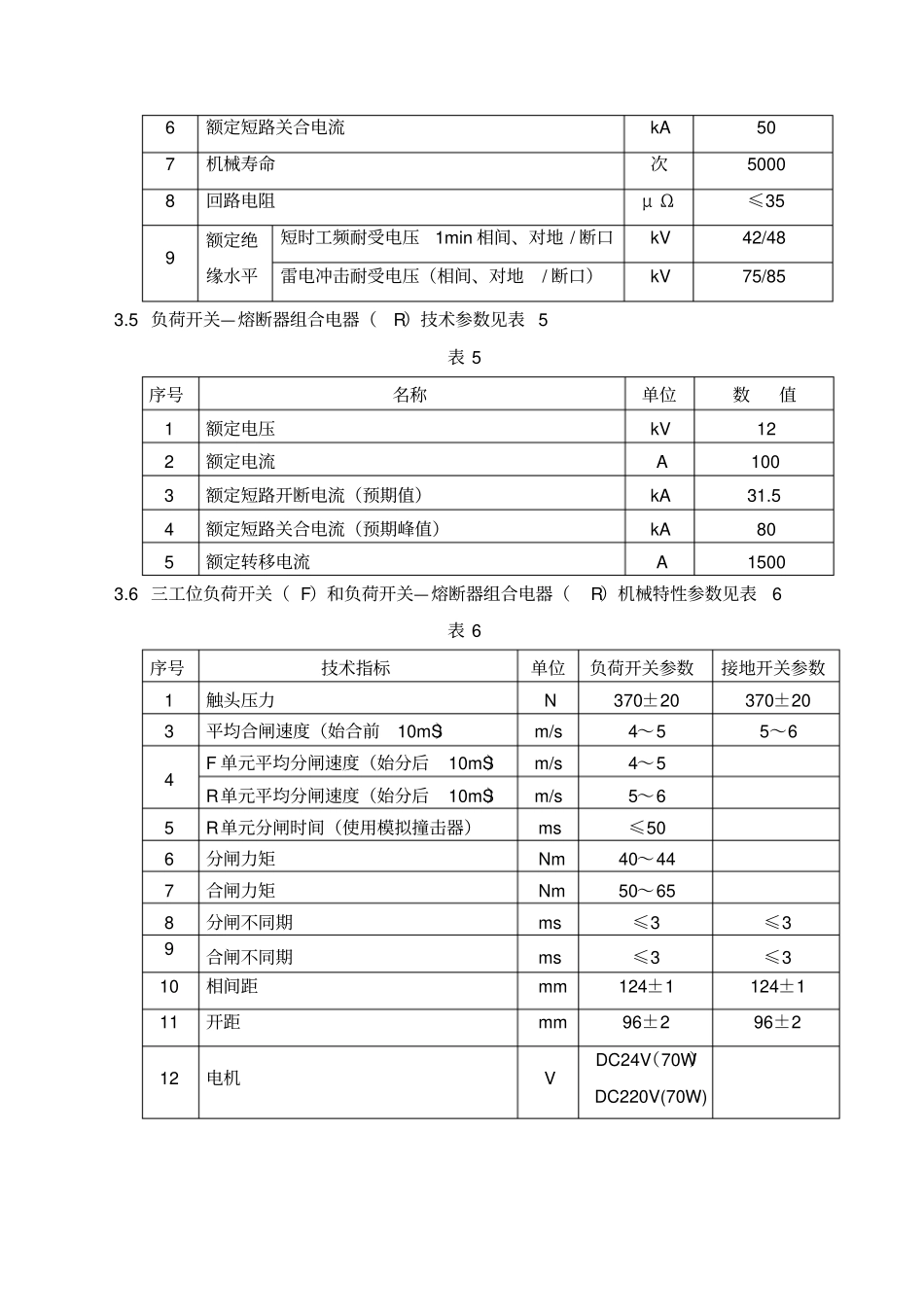

XGN74A-12型环网柜出厂检验规程1.概述本检验规程用于XGN74A-12型六氟化硫户内交流高压环网柜的出厂检验。2.环网柜规格以单元分类按功能单元主要包括：母线进线单元（M）、负荷开关单元（F）、负荷开关—熔断器组合电器单元（R）、隔离断路器单元（D）。3.技术参数3．1隔离断路器（D）主要技术参数见表1表1序号技术指标单位参数1额定电压kV122额定电流A6303额定频率Hz504额定短路开断电流kA205主回路额定短时耐受电流（4s）kA20接地开关额定短时耐受电流（2S）6额定峰值耐受电流kA507额定短路关合电流(峰值)kA508额定短路电流开断次数次309额定绝缘水平短时工频耐受电压1min相间、对地/断口kV42/48雷电冲击耐受电压（相间、对地/断口）kV75/8510机械寿命断路器次30000隔离开关/接地开关200011操作顺序O-0.3s-CO-180s-CO12回路电阻μΩ≤1003.2断路器（D）机械特性参数见表2表23.3断路器（D）操作机构参数见表3表3序号类别DC24V电机DC220V电机1电机功率40W40W2脱扣线圈5A2.5Ω5A2.5Ω3合闸线圈电阻值3.5Ω130Ω4分闸线圈电阻值0.8Ω105Ω3.4三工位负荷开关（F、R）技术参数见表4表4序号技术指标单位参数1额定电压kV122额定电流A6303额定频率Hz504主回路额定短时耐受电流（4s）kA20接地开关额定短时耐受电流（2s）kA205额定峰值耐受电流kA50序号技术指标单位数值1触头开距mm8～102触头超行程mm3+103合闸速度m/s1.0+0.404分闸速度m/s1.2±0.25分闸时间ms45±56合闸时间ms32±57合闸弹跳时间ms≤28分闸不同期ms≤29合闸不同期ms≤26额定短路关合电流kA507机械寿命次50008回路电阻μΩ≤359额定绝缘水平短时工频耐受电压1min相间、对地/断口kV42/48雷电冲击耐受电压（相间、对地/断口）kV75/853.5负荷开关—熔断器组合电器（R）技术参数见表5表5序号名称单位数值1额定电压kV122额定电流A1003额定短路开断电流（预期值）kA31.54额定短路关合电流（预期峰值）kA805额定转移电流A15003.6三工位负荷开关（F）和负荷开关—熔断器组合电器（R）机械特性参数见表6表6序号技术指标单位负荷开关参数接地开关参数1触头压力N370±20370±203平均合闸速度（始合前10mS）m/s4～55～64F单元平均分闸速度（始分后10mS）m/s4～5R单元平均分闸速度（始分后10mS）m/s5～65R单元分闸时间（使用模拟撞击器）ms≤506分闸力矩Nm40～447合闸力矩Nm50～658分闸不同期ms≤3≤39合闸不同期ms≤3≤310相间距mm124±1124±111开距mm96±296±212电机VDC24V（70W）DC220V(70W)3.7环网柜技术参数见表7表7序号技术指标单位参数1额定电压kV122额定电流A6303额定频率Hz504额定短时耐受电流（4s）kA205额定峰值耐受电流kA506额定短路关合电流kA507回路电阻μΩ见附表8额定绝缘水平（1min相间、对地/断口）kV42/489雷电冲击耐受电压（相间、对地/断口）kV75/8510雷电冲击耐受电压（断口）kV8511绝缘介质SF6气体12绝对压力MPa0.134.检验内容检验分三步：内壳焊接前的检验、内壳焊接后检验、整机检验。4.1内壳焊接前检验a.检查配置的电器元器件应完好，表面清洁，无裂纹、破损、斑点等缺陷,粘合件及紧固件应牢固、可靠。b.检查电器元器件型号、参数与技术要求应一致。c.检查母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象，固定的搭接面应平整，其镀层不应有麻面、起皮及未覆盖部分。母线平置时，常规情况下（特殊情况除外）螺栓应由下往上穿，其余情况下，螺母应置于维护侧（内壳后面板），螺栓长度宜露出螺母2～3扣。d.检查主回路与一次系统图、技术要求应一致。e.检查负荷开关、隔离开关、断路器等,对地、断口绝缘电阻值（用2500V摇表），20℃不得小于2000MΩ。f.检查所有二次配线与接线图应相符，外观应整齐美观，所有二次线束应具有防护层(电缆除外)并且紧固在金属板或加强筋上。有接地要求的元器件，接地应牢固可靠。能电动操作的开关应做电动操作试验，操作顺序应符合二次控制原理图的要求，操作中不得出现拒动现象。机构动作应平稳，无卡阻、冲击等异常现象。g.检查二次配线的绝缘电阻值（用500～1000V摇表）不得小于10MΩ。h.检查断路器的过流保护，开关跳闸值应符合保护设定值，时间应符合设定要求，...
