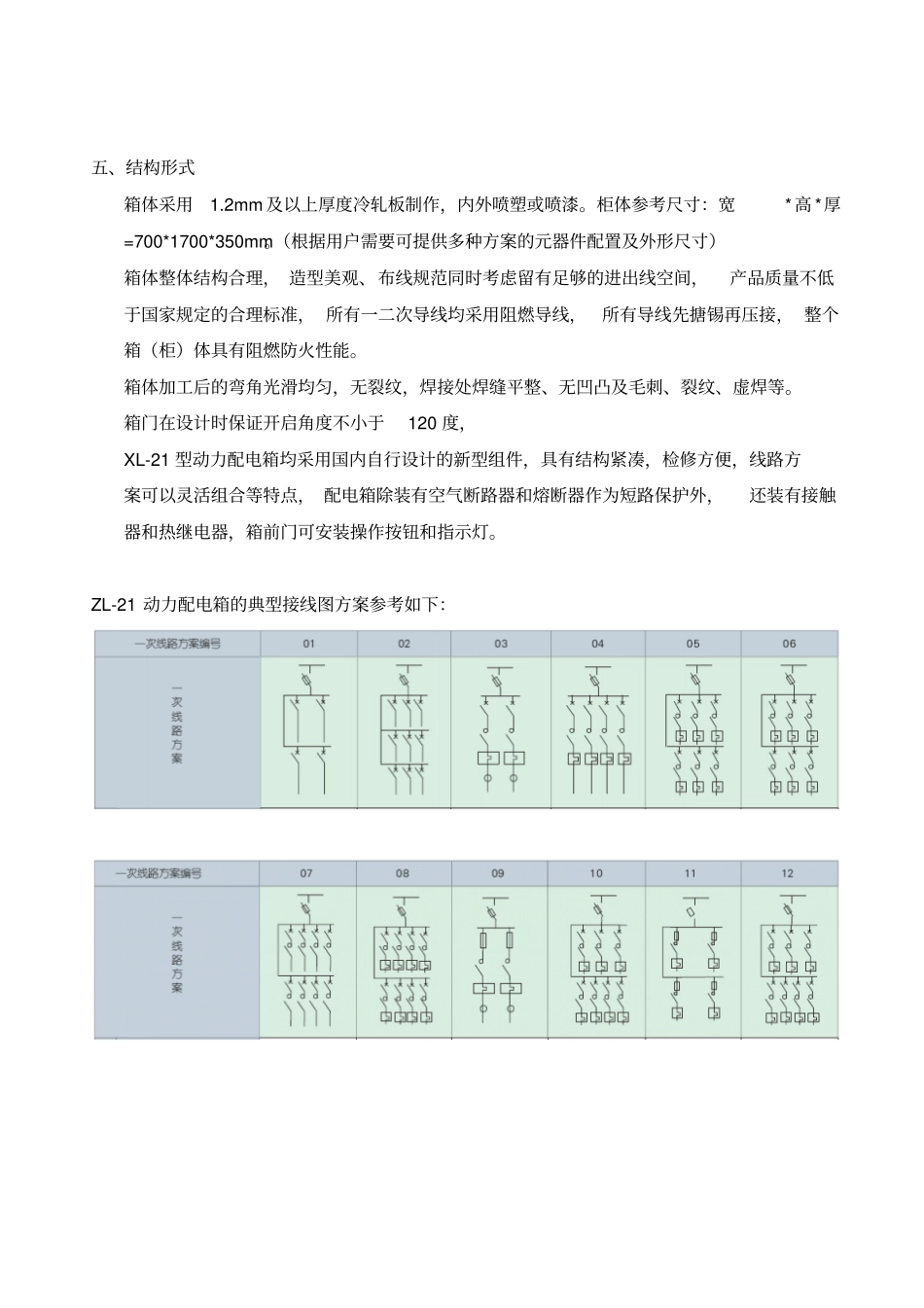

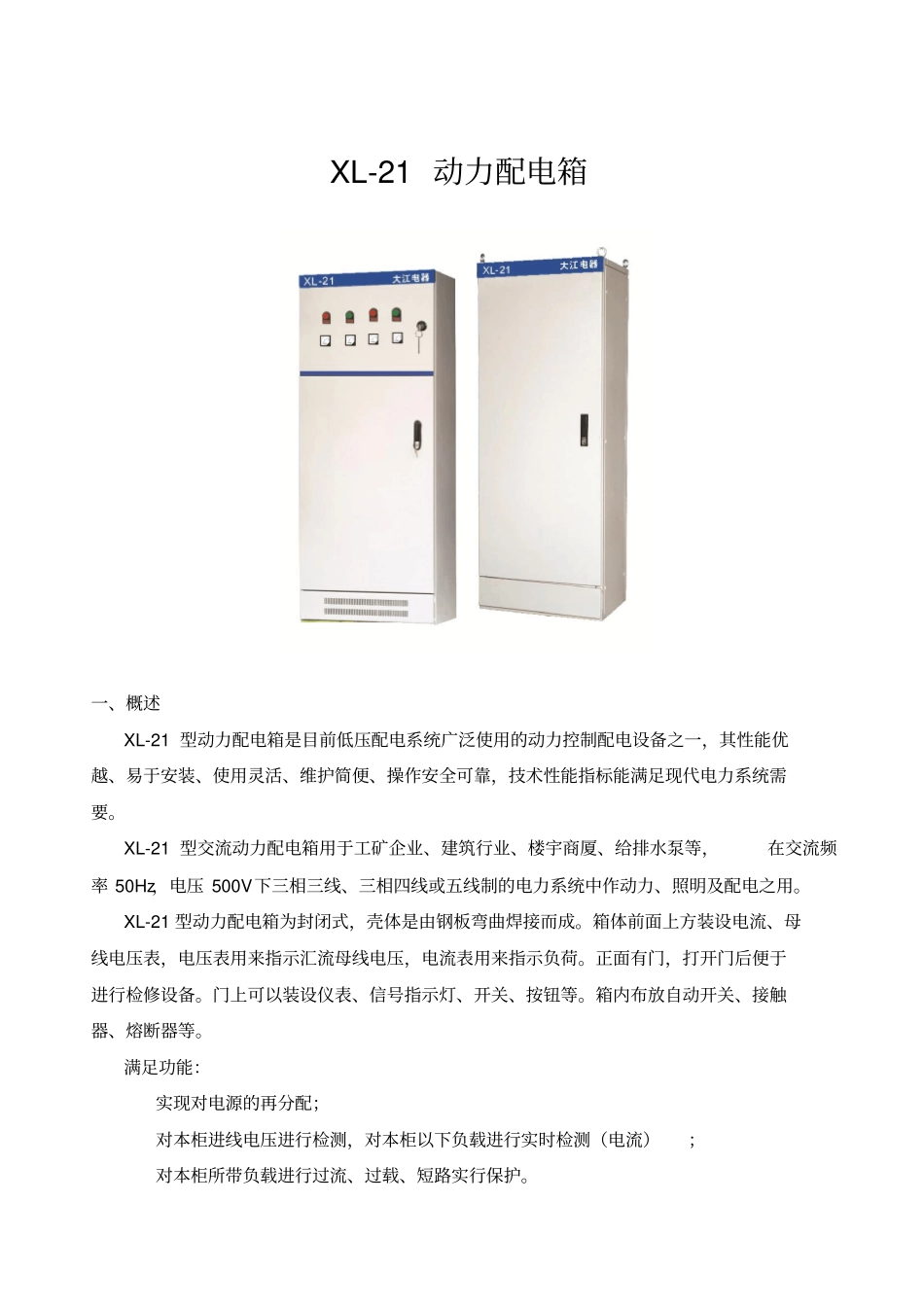

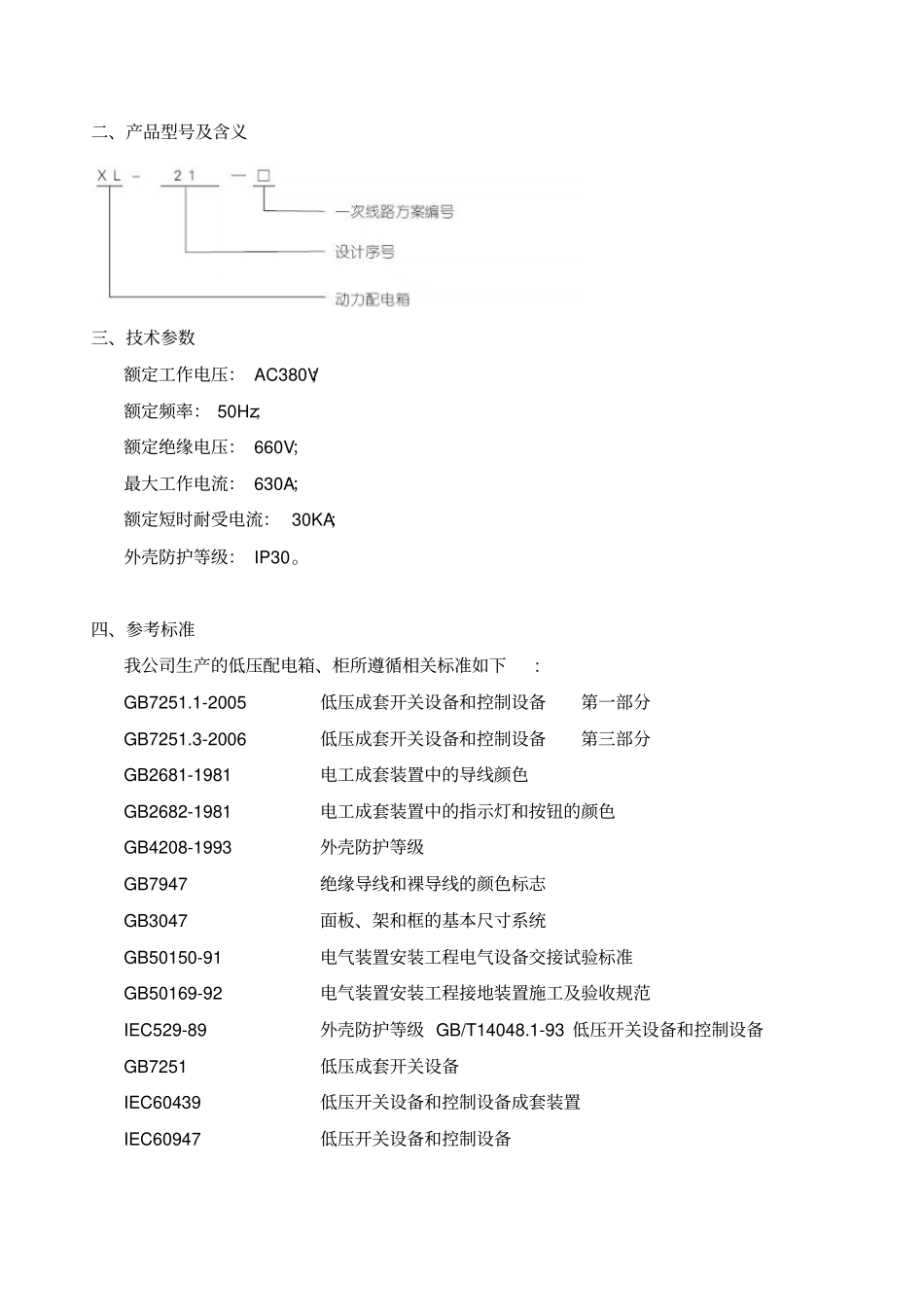

XL-21动力配电箱一、概述XL-21型动力配电箱是目前低压配电系统广泛使用的动力控制配电设备之一，其性能优越、易于安装、使用灵活、维护简便、操作安全可靠，技术性能指标能满足现代电力系统需要。XL-21型交流动力配电箱用于工矿企业、建筑行业、楼宇商厦、给排水泵等，在交流频率50Hz，电压500V下三相三线、三相四线或五线制的电力系统中作动力、照明及配电之用。XL-21型动力配电箱为封闭式，壳体是由钢板弯曲焊接而成。箱体前面上方装设电流、母线电压表，电压表用来指示汇流母线电压，电流表用来指示负荷。正面有门，打开门后便于进行检修设备。门上可以装设仪表、信号指示灯、开关、按钮等。箱内布放自动开关、接触器、熔断器等。满足功能：实现对电源的再分配；对本柜进线电压进行检测，对本柜以下负载进行实时检测（电流）；对本柜所带负载进行过流、过载、短路实行保护。二、产品型号及含义三、技术参数额定工作电压：AC380V；额定频率：50Hz；额定绝缘电压：660V；最大工作电流：630A；额定短时耐受电流：30KA；外壳防护等级：IP30。四、参考标准我公司生产的低压配电箱、柜所遵循相关标准如下:GB7251.1-2005低压成套开关设备和控制设备第一部分GB7251.3-2006低压成套开关设备和控制设备第三部分GB2681-1981电工成套装置中的导线颜色GB2682-1981电工成套装置中的指示灯和按钮的颜色GB4208-1993外壳防护等级GB7947绝缘导线和裸导线的颜色标志GB3047面板、架和框的基本尺寸系统GB50150-91电气装置安装工程电气设备交接试验标准GB50169-92电气装置安装工程接地装置施工及验收规范IEC529-89外壳防护等级GB/T14048.1-93低压开关设备和控制设备GB7251低压成套开关设备IEC60439低压开关设备和控制设备成套装置IEC60947低压开关设备和控制设备五、结构形式箱体采用1.2mm及以上厚度冷轧板制作，内外喷塑或喷漆。柜体参考尺寸：宽*高*厚=700*1700*350mm。（根据用户需要可提供多种方案的元器件配置及外形尺寸）箱体整体结构合理，造型美观、布线规范同时考虑留有足够的进出线空间，产品质量不低于国家规定的合理标准，所有一二次导线均采用阻燃导线，所有导线先搪锡再压接，整个箱（柜）体具有阻燃防火性能。箱体加工后的弯角光滑均匀，无裂纹，焊接处焊缝平整、无凹凸及毛刺、裂纹、虚焊等。箱门在设计时保证开启角度不小于120度，XL-21型动力配电箱均采用国内自行设计的新型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点，配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可安装操作按钮和指示灯。ZL-21动力配电箱的典型接线图方案参考如下：
