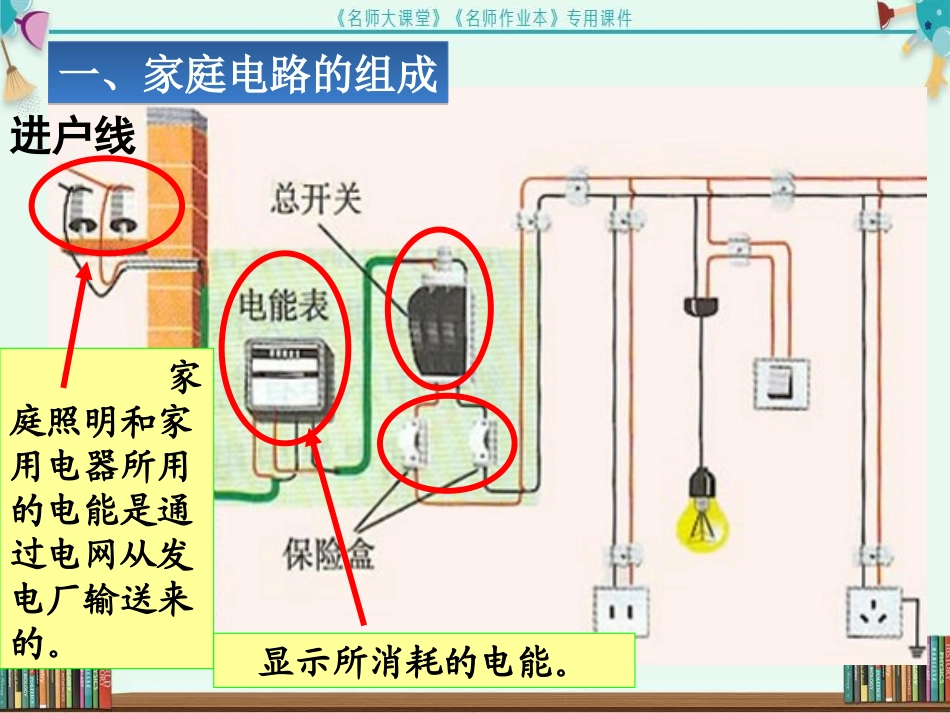

湖北海豚图书发行有限公司《名师大课堂》《名师作业本》系列丛书课件http://www.hbhrsj.com第1节家庭电路九年级物理下（RJ）教学课件第十九章生活用电进户线家庭照明和家用电器所用的电能是通过电网从发电厂输送来的。显示所消耗的电能。一、家庭电路的组成一、家庭电路的组成1.进户线火线：带有220V电压零线：对地电压为0V电能表上有_____根导线与其连接，如何连接？12341,3进;2,4出42、电能表：（1）作用：（2）安装：测量用电器消耗电能的多少。安装在干路上，在总开关之前。123.4kw·h（3）读数：电源线电源线静触头一定要在上边，切不可倒装（1）闸刀开关的作用3、总开关：接通和切断电路，便于更换电器或维修设备（2）闸刀开关安装时的应该怎样放置?静触头动触头4.保险装置---保险丝①作用：②材料：③注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝观察桌上的保险丝并讨论得出为什么不能用铜丝和铁丝作为保险丝？1.保险丝由铅锑合金组成，特点是2.综合保险丝的特点，讨论能不能用铜丝或者铁丝代替保险丝？为什么？不能，因为铜丝铁丝电阻小，熔点高，在电路中的电流过大时不会熔断，起不到保险的作用。电阻率大、熔点低空气开关现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。火线零线大地用试电笔！试电笔0V220V220V如何辨别火线和零线？二、火线和零线二、火线和零线1．试电笔（1）作用：辨别火线和零线。（2）构造：氖管电阻笔尖金属体笔尾金属体弹簧试电笔（3）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。试电笔的正确使用！当电极间的电压达到一定时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发出红光。（4）试电笔的原理：2.用电器与零线、火线的连接（1）各用电器（插座）并联在电路中。（2）控制用电器的开关要连接在火线和用电器之间。（3）卡口灯座与螺丝口灯座电灯及其开关的接法控制电灯的开关应与电灯联，并且要接在线上开关接在火线与灯泡之间接火线开关控制线火串火我们经常见到的是这样的插头……插座两脚插头三、三线插头和漏电保护器三、三线插头和漏电保护器（1）三线插头一条接火线（标着L）一条接零线（标着N）一条接地（标着E）第三条线标着E，它是做什么用的？标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。三线插座是怎样接入电路中的呢？零线火线地线左零右火中接地火线零线地线零线火线地线左零右火中接地火线零线地线零线火线左零右火（2）漏电保护器如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起到保护作用。作用：可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用。点拨：•空气开关与漏电保护器的区别：空气开关一般在电路中时自动切断电路，主要起保护的作用；漏电保护器是在检测到有电流（漏电）时自动切断电路，主要是保护。电流过大家用电器流入大地人身安全1.家庭电路中从进户线到用电器间应装总开关、电能表和熔断器，安装的正确顺序（）A、电能表、总开关、熔断器B、闸刀开关、电能表、熔断器C、闸刀开关、熔断器、电能表D、熔断器、总开关、电能表A2.李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（）A.停电了B.进户的火线断了C.火线与零线相碰了D.零线断了D•3.根据课本提供的数据，利用欧姆定律，估算正确使用试电笔测量家庭电路火线时流过人体的电流。这个电流大约是25W灯泡正常工作电流的多少分之一？解：使用试电笔时，流过人体的电流I=U/R=220V/1000000Ω=0.00022A25W灯泡正常工作的电流I1=P/U=25W/220V=0.114A0.00022A/0.114=1/50
