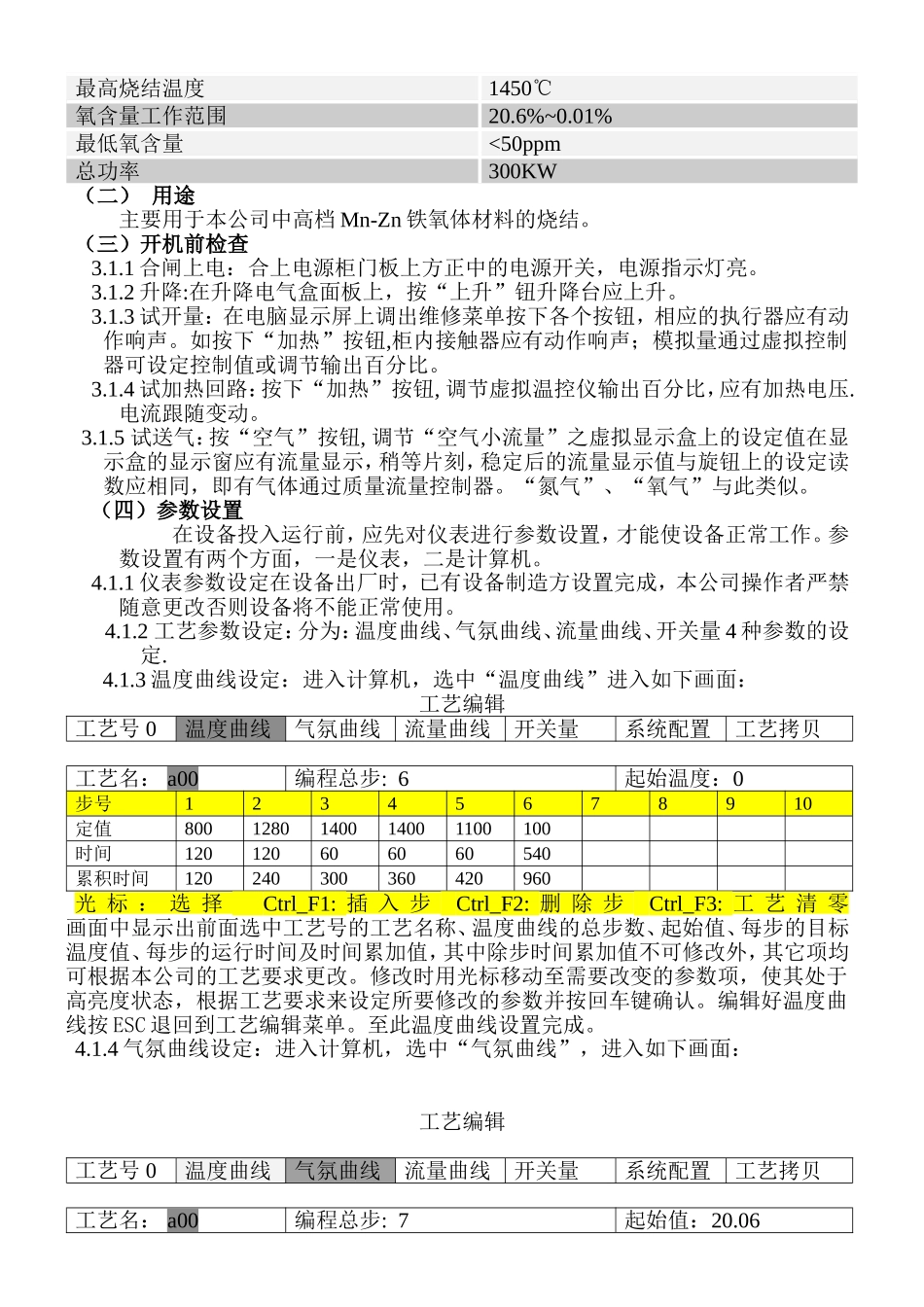

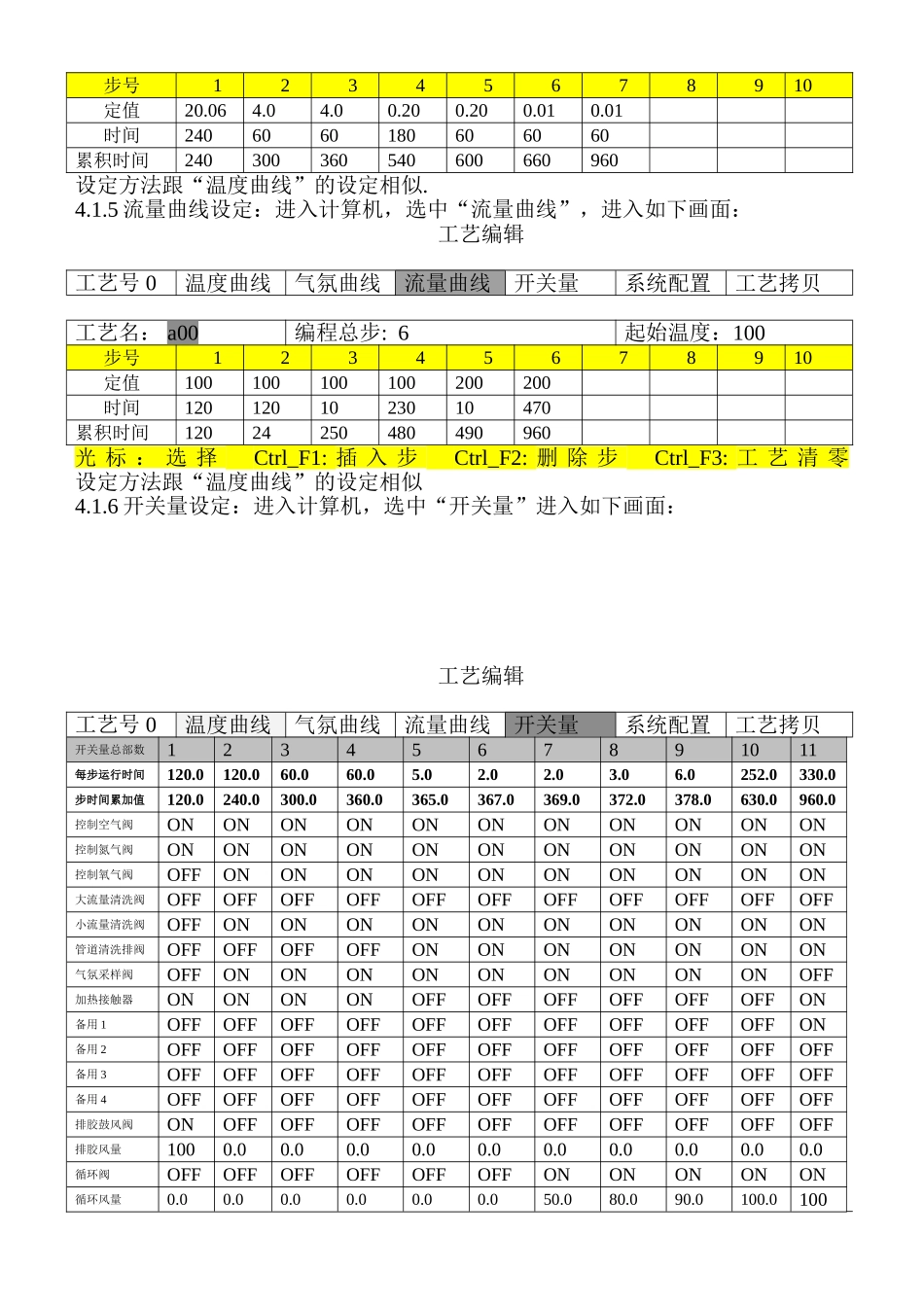

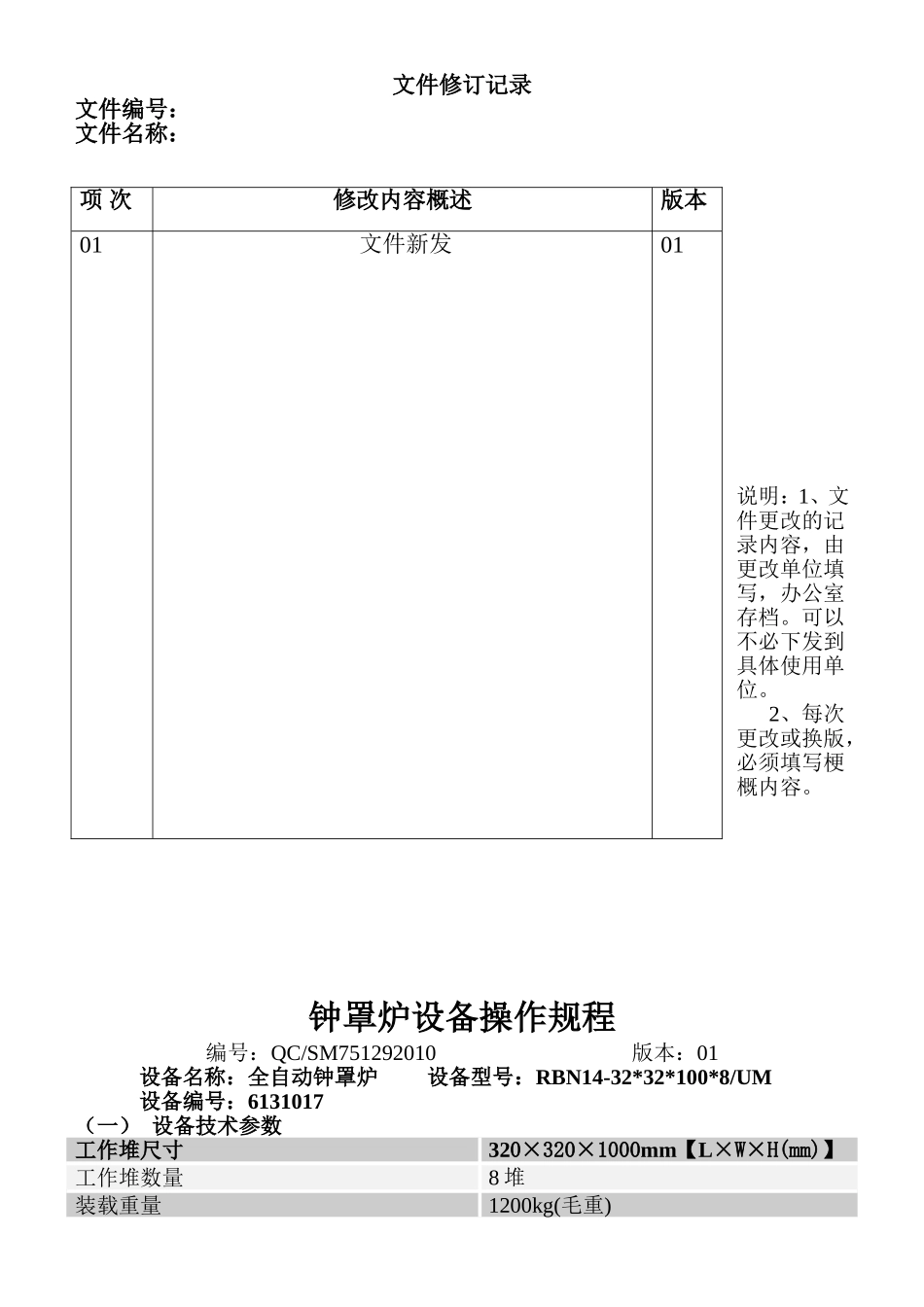

文件修订记录文件编号：文件名称：说明：1、文件更改的记录内容，由更改单位填写，办公室存档。可以不必下发到具体使用单位。2、每次更改或换版，必须填写梗概内容。钟罩炉设备操作规程编号：QC/SM751292010版本：01设备名称：全自动钟罩炉设备型号：RBN14-32*32*100*8/UM设备编号：6131017（一）设备技术参数工作堆尺寸320×320×1000mm【L×W×H(mm)】工作堆数量8堆装载重量1200kg(毛重)项次修改内容概述版本01文件新发01最高烧结温度1450℃氧含量工作范围20.6%~0.01%最低氧含量<50ppm总功率300KW（二）用途主要用于本公司中高档Mn-Zn铁氧体材料的烧结。（三）开机前检查3.1.1合闸上电：合上电源柜门板上方正中的电源开关，电源指示灯亮。3.1.2升降:在升降电气盒面板上，按“上升”钮升降台应上升。3.1.3试开量：在电脑显示屏上调出维修菜单按下各个按钮，相应的执行器应有动作响声。如按下“加热”按钮,柜内接触器应有动作响声；模拟量通过虚拟控制器可设定控制值或调节输出百分比。3.1.4试加热回路：按下“加热”按钮,调节虚拟温控仪输出百分比，应有加热电压.电流跟随变动。3.1.5试送气：按“空气”按钮,调节“空气小流量”之虚拟显示盒上的设定值在显示盒的显示窗应有流量显示，稍等片刻，稳定后的流量显示值与旋钮上的设定读数应相同，即有气体通过质量流量控制器。“氮气”、“氧气”与此类似。（四）参数设置在设备投入运行前，应先对仪表进行参数设置，才能使设备正常工作。参数设置有两个方面，一是仪表，二是计算机。4.1.1仪表参数设定在设备出厂时，已有设备制造方设置完成，本公司操作者严禁随意更改否则设备将不能正常使用。4.1.2工艺参数设定：分为：温度曲线、气氛曲线、流量曲线、开关量4种参数的设定.4.1.3温度曲线设定：进入计算机，选中“温度曲线”进入如下画面：工艺编辑工艺号0温度曲线气氛曲线流量曲线开关量系统配置工艺拷贝工艺名：a00编程总步:6起始温度：0步号12345678910定值8001280140014001100100时间120120606060540累积时间120240300360420960光标：选择Ctrl_F1:插入步Ctrl_F2:删除步Ctrl_F3:工艺清零画面中显示出前面选中工艺号的工艺名称、温度曲线的总步数、起始值、每步的目标温度值、每步的运行时间及时间累加值，其中除步时间累加值不可修改外，其它项均可根据本公司的工艺要求更改。修改时用光标移动至需要改变的参数项，使其处于高亮度状态，根据工艺要求来设定所要修改的参数并按回车键确认。编辑好温度曲线按ESC退回到工艺编辑菜单。至此温度曲线设置完成。4.1.4气氛曲线设定：进入计算机，选中“气氛曲线”，进入如下画面：工艺编辑工艺号0温度曲线气氛曲线流量曲线开关量系统配置工艺拷贝工艺名：a00编程总步:7起始值：20.06步号12345678910定值20.064.04.00.200.200.010.01时间2406060180606060累积时间240300360540600660960设定方法跟“温度曲线”的设定相似.4.1.5流量曲线设定：进入计算机，选中“流量曲线”，进入如下画面：工艺编辑工艺号0温度曲线气氛曲线流量曲线开关量系统配置工艺拷贝工艺名：a00编程总步:6起始温度：100步号12345678910定值100100100100200200时间1201201023010470累积时间12024250480490960光标：选择Ctrl_F1:插入步Ctrl_F2:删除步Ctrl_F3:工艺清零设定方法跟“温度曲线”的设定相似4.1.6开关量设定：进入计算机，选中“开关量”进入如下画面：工艺编辑工艺号0温度曲线气氛曲线流量曲线开关量系统配置工艺拷贝开关量总部数1234567891011每步运行时间120.0120.060.060.05.02.02.03.06.0252.0330.0步时间累加值120.0240.0300.0360.0365.0367.0369.0372.0378.0630.0960.0控制空气阀ONONONONONONONONONONON控制氮气阀ONONONONONONONONONONON控制氧气阀OFFONONONONONONONONONON大流量清洗阀OFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFF小流量清洗阀OFFONONONONONONONONONON管道清洗排阀OFFOFFOFFOFFONONONONONONON气氛采样阀OFFONONONONONONONONONOFF加热接触器ONONONONOFFOFFOFFOFFOFFOFFON备用1OFFOFFOFFOFFOFFOFFOFFOFFOFFOFFON备用2OFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFF备用3OFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFF备用...
